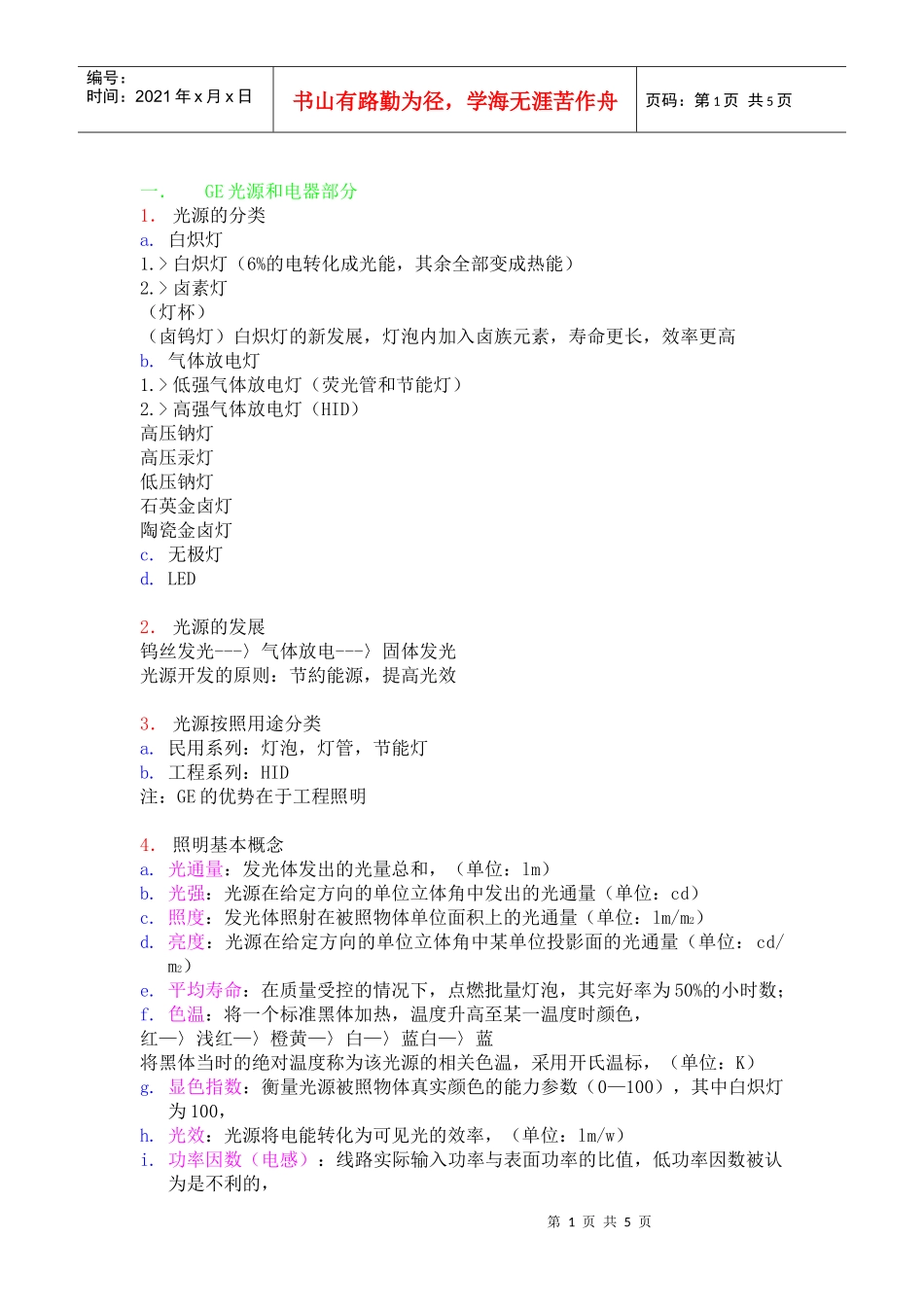

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页一．GE光源和电器部分1．光源的分类a.白炽灯1.>白炽灯（6%的电转化成光能，其余全部变成热能）2.>卤素灯（灯杯）（卤钨灯）白炽灯的新发展，灯泡内加入卤族元素，寿命更长，效率更高b.气体放电灯1.>低强气体放电灯（荧光管和节能灯）2.>高强气体放电灯（HID）高压钠灯高压汞灯低压钠灯石英金卤灯陶瓷金卤灯c.无极灯d.LED2．光源的发展钨丝发光---〉气体放电---〉固体发光光源开发的原则：节約能源，提高光效3．光源按照用途分类a.民用系列：灯泡，灯管，节能灯b.工程系列：HID注：GE的优势在于工程照明4．照明基本概念a.光通量：发光体发出的光量总和，（单位：lm）b.光强：光源在给定方向的单位立体角中发出的光通量（单位：cd）c.照度：发光体照射在被照物体单位面积上的光通量（单位：lm/m2）d.亮度：光源在给定方向的单位立体角中某单位投影面的光通量（单位：cd/m2）e.平均寿命：在质量受控的情况下，点燃批量灯泡，其完好率为50%的小时数；f.色温：将一个标准黑体加热，温度升高至某一温度时颜色，红—〉浅红—〉橙黄—〉白—〉蓝白—〉蓝将黑体当时的绝对温度称为该光源的相关色温，采用开氏温标，（单位：K）g.显色指数：衡量光源被照物体真实颜色的能力参数（0—100），其中白炽灯为100，h.光效：光源将电能转化为可见光的效率，（单位：lm/w）i.功率因数（电感）：线路实际输入功率与表面功率的比值，低功率因数被认为是不利的，第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页（1）不必要地增加了供电的千伏安量；（2）增加了用户用电的危险性，增大了回路的负荷。可以并联一个或几个电容来校正功率因数使其接近1。j.影响视觉的相关因素（应用在照明设计）：精度和视觉：观察的部位越精细，眼睛需要的光能就越强。如校订需要的照度比锯木头高5倍；速度和视觉：观察动态物体要比观察静态物体需要更强的照度，速度越快，所需的照度越高。例如网球场比足球场需要更高的照度；显色和视觉：显色越低，达到同一视觉清晰度，人眼所需的光能量越高。如三基色荧光灯比普通荧光灯达到同一视觉清晰度时，照度可低10%--25%；年龄和视觉：不同年龄对光通量的要求不同。如观察同样的物体，60岁人适应的光通量是小孩的15倍；k.中心光强：射灯类中轴线方向出射的发光强度称中心光强，通常灯的功率越高，聚光越好，中心光强就越大。l.射灯的光束角：射灯发射光的空间分布，以中心最强，向四周逐渐减弱到中心光强50%强度的圆锥角为光束角，但用平面角来表示。分类定义例聚光<=18度8度，10度，12度泛光18—36度20度，25度，30度宽泛光>=36度36度，40度，80度投光灯的光束角：V=0度或H=0度的截面内，光强为峰值光强1/10的光束的夹角。m.光强分布特性：以光源中轴线为中心的某一截面上光强的分布曲线，通常表现为灯具系统的光强分布。n.IP指数：由两个数字组成，第一个表示防尘指数，第二个表示防水指数，数字越大表示其防护等级越高。5．GE主要光源技术指标光源种类光效（lm/w）平均寿命（H）白炽灯15以下1000-6000卤钨灯25左右2000-6000环形管50-756000-6500荧光管70-1059000-20000节能灯50-756000-15000石英金卤75-110（美标稍高）6000-20000陶瓷金卤85-105（平均90）10000-20000高压钠灯70-150（平均120）12000-550006．高压钠灯a.欧标1.>此种光源GE主要有进口和国产两种，其中国产主要为400W以下，欧标钠灯的电器为国产，所以可以进行组装，需要镇流器（MSB），触发器和电容；第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页2.>分类标准高光通（管内充氙气）双管内触发3.>外置钠汞齐贮池（蝶形屏障）；4.>外形：进口产品只有“管状透明”和“泡状涂粉”，国产只有“管状透明”；b.美标1.>均为进口，因为美标钠灯的电器在国内没有生产，所以美标钠灯只能限于配套GE整灯销售或替换，需要镇流器，触发器和电容；2.>其中250W和400W的美标钠灯，因为设计原理同欧标相同（管电压相同），可以采用欧标电器（M250...
