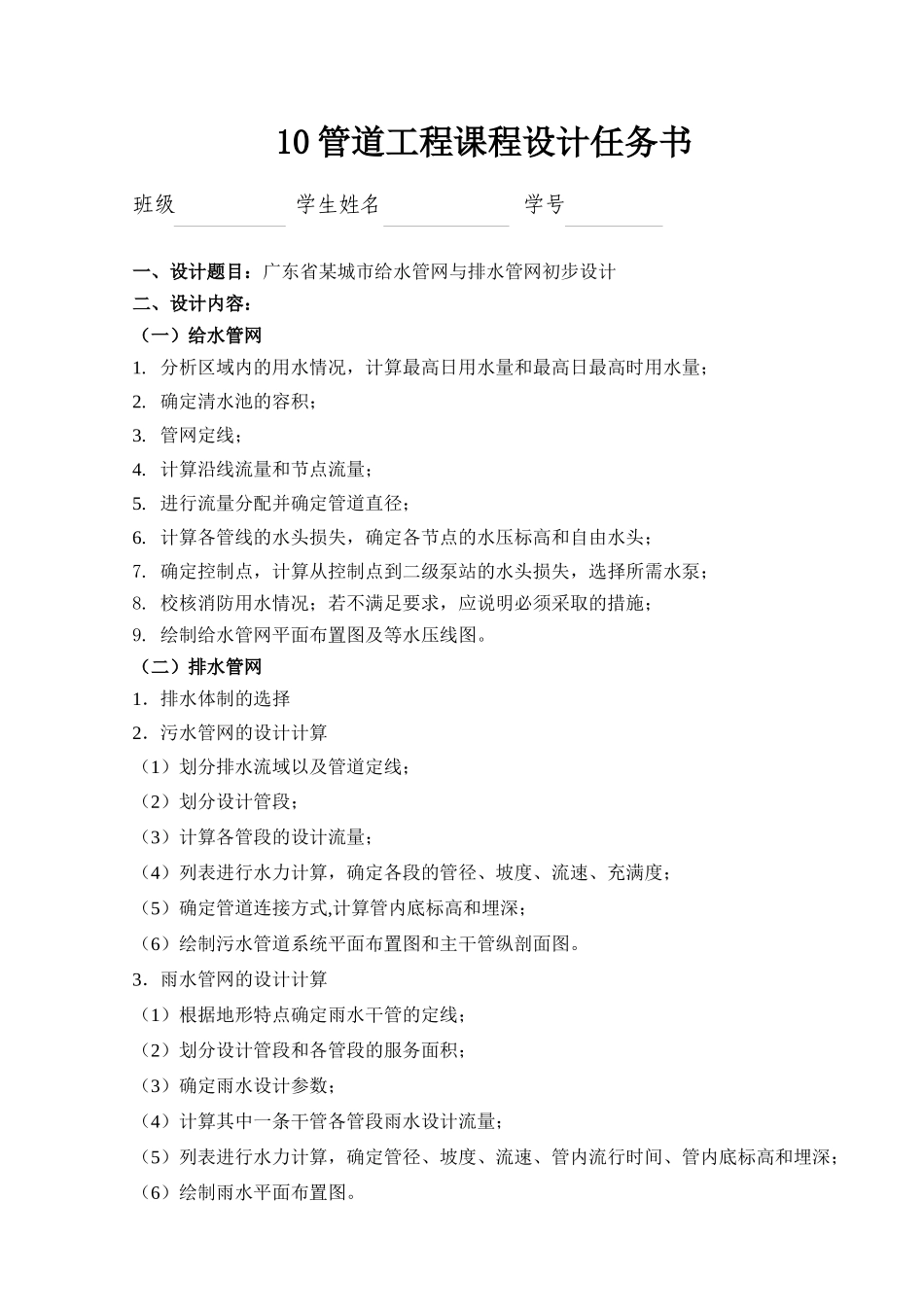

10管道工程课程设计任务书班级学生姓名学号一、设计题目：广东省某城市给水管网与排水管网初步设计二、设计内容：（一）给水管网1.分析区域内的用水情况，计算最高日用水量和最高日最高时用水量；2.确定清水池的容积；3.管网定线；4.计算沿线流量和节点流量；5.进行流量分配并确定管道直径；6.计算各管线的水头损失，确定各节点的水压标高和自由水头；7.确定控制点，计算从控制点到二级泵站的水头损失，选择所需水泵；8.校核消防用水情况；若不满足要求，应说明必须采取的措施；9.绘制给水管网平面布置图及等水压线图。（二）排水管网1．排水体制的选择2．污水管网的设计计算（1）划分排水流域以及管道定线；（2）划分设计管段；（3）计算各管段的设计流量；（4）列表进行水力计算，确定各段的管径、坡度、流速、充满度；（5）确定管道连接方式,计算管内底标高和埋深；（6）绘制污水管道系统平面布置图和主干管纵剖面图。3．雨水管网的设计计算（1）根据地形特点确定雨水干管的定线；（2）划分设计管段和各管段的服务面积；（3）确定雨水设计参数；（4）计算其中一条干管各管段雨水设计流量；（5）列表进行水力计算，确定管径、坡度、流速、管内流行时间、管内底标高和埋深；（6）绘制雨水平面布置图。第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页三、基础资料：1．供水区域平面图（比例尺：1：2000）；2．居住区规划资料：用水普及率100%；居住区人口密度460cap/ha。3．工业区规划资料：大用户资料序号用户名称（人数）生产用水量（班次）(m3/班)时变化系数(Kh)每班高温车间人数（人）12345食品加工厂（300）针织印染厂（1500）制药厂（1000）氨肥厂（1200）服装厂（1800）2000（2）1200（3）400（2）300（3）200（3）1.01.01.01.01.080100280150200印染厂、制药厂和氨肥厂每班有70%员工需淋浴，食品加工厂、服装厂每班有50%员工需淋浴，高温车间职工全部淋浴。4．水厂清水池最低水位标高为所给地形图最低标高减3m；5．绿化面积为30万m2,每天浇洒2次，浇洒道路面积为20万m2，每天浇洒3次；6．公用事业用水量按居民用水量的30%计,Kh=1.8；7．服务水头按七层楼高考虑；8．地下水位距地面约3～4米，冬天无冰冻期。9．城市采用地表水作为给水水源，原水水质符合相关要求；河流水量充沛，枯水期最小流量能够满足取水要求。10.城市用水量变化曲线表城市用水量变化曲线时间1Kh=1.642Kh=1.413Kh=1.344Kh=1.755Kh=1.356Kh=1.827Kh=1.238Kh=1.429Kh=1.2210Kh=1.640-11.041.912.521.12.281.922.821.923.171.861-20.951.742.070.92.281.852.791.73.071.112-30.951.661.8712.21.842.931.773.031.11第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页3-41.21.732.221.12.271.853.062.453.031.284-51.652.072.651.32.313.513.132.373.231.825-63.413.943.953.913.393.963.783.953.723.226-76.845.224.846.614.644.774.934.114.686.47-86.845.635.265.845.154.715.134.814.736.848-96.215.85.357.045.294.715.115.925.076.849-106.125.865.456.695.154.794.815.475.066.2810-115.585.385.587.174.924.874.645.44.815.7511-125.484.935.027.314.774.874.525.664.815.512-134.974.934.666.624.74.394.495.184.94.9213-144.814.854.875.234.624.634.454.814.754.7314-154.114.924.813.594.864.574.454.924.774.1715-164.185.235.074.765.215.254.555.244.574.2216-174.525.655.344.645.625.915.115.574.664.817-184.935.665.425.995.516.734.925.634.795.518-195.145.435.16.975.417.594.95.284.75.9619-205.664.934.625.664.844.554.715.144.725.420-215.84.224.013.054.253.844.294.213.964.6621-224.913.283.372.13.843.674.043.653.53.222-233.052.73.141.423.512.823.422.833.352.5223-241.652.332.810.972.982.43.022.012.921.9111.雨水设计资料暴雨强度公式采用广州市暴雨强度公式，地面集水时间为15分钟，综合径流系数为0.6，重现期为1年。五、设计要求1．该城市位于广东省内，自来水普及率按100%考虑，给...
