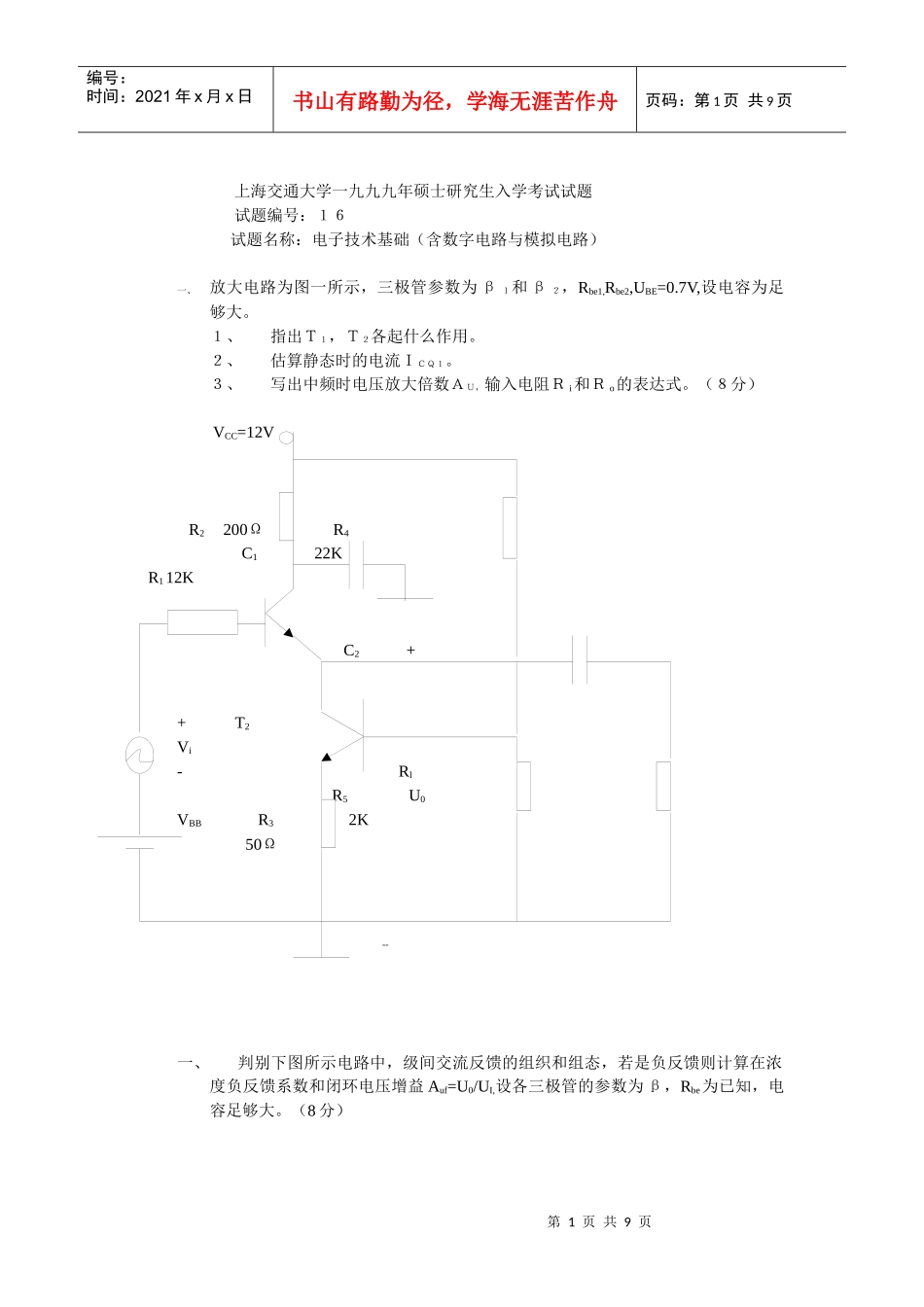

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页上海交通大学一九九九年硕士研究生入学考试试题试题编号：１６试题名称：电子技术基础（含数字电路与模拟电路）一、放大电路为图一所示，三极管参数为β１和β２，Rbe1,Rbe2,UBE=0.7V,设电容为足够大。１、指出Ｔ１，Ｔ２各起什么作用。２、估算静态时的电流ＩＣＱ１。３、写出中频时电压放大倍数ＡＵ，输入电阻Ｒi和Ｒo的表达式。（８分）VCC=12VR2200ΩR4C122KR112KT1C2++T2Vi-RlR5U0VBBR32K50Ω--一、判别下图所示电路中，级间交流反馈的组织和组态，若是负反馈则计算在浓度负反馈系数和闭环电压增益Auf=U0/UI,设各三极管的参数为β，Rbe为已知，电容足够大。（8分）第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页R1R2R4R5R7C2T3K5C1T1T2R8ViR3R6C3C4二、在下图的放大电路中，已知三极管的β＝１００，ＵＢＥ＝0.7VＲbe1=Rbe2=43.4KΩ,稳压管Ｄ2＝6.7V，Ａ为理想运放。试求１、电压放大系数Ａu=U0/Ui1-Ui2=?２、运算放大器Ａ的共模输入电压ＵＩＣ＝？共模输出电压ＵＯＣ＝？＋ＶＣＣ＝１５ＶＲＣRCR个1MΩ100K100K－ＡU0RbRb＋Vi1T1T26.6K6.6KRp1MΩVi2Rb31KT3D2Re350K-VEE=-15V第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页三、一种增益可调的差动数大电路如下图所示，试推导出其输入与输出的关系式，设Ａ为理想运放。（８分）Ｕi1R2R2R2-Ｕi2R1+AU0R2R2R2/K四、由理想运放组成的电路如下图所示，设ＵI=VMcosωt,β>>1,试求输入信号电流i0的表达式。（８分）+VCCR5RＲ１Ｔ５Ｔ６－Ｔ１i0AT2Ｕi+T3T4R5RVEE六、下图是用热敏电阻Ｒt作检测元件的测温电路，该Ｒt每度变化１Ω，在0°C时Rt=1KΩ.三极管的β＞＞1，UBE＝0.7V。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页１、表头每伏对应几度？２、设A1和A2的CMRR为无穷大，A3的CMRR为100dB。试估算由此引进的测量误差是多少度？15V-R11KR310KR71KA1-R2.86KR51K+U0A3-R21KA2++R61KRtR410K七、下图所示电路中,A1,A2为理想运放，二极管D的正向压降为0.6V,动态电阻很小，反向电流为零。１、画出U01，U02的波形，要求时间坐标对应，标明电压幅值。２、求振幅频率f与输入电压Ui的近似函数关系式。３、设Ui为一缓慢变化的锯齿波，试定性画出U02的波形。(10分)C0.1μFR412KR1100KUi_6V>Vi>0A1R310K_R52K+A2U02+R2100KV2=±6V1D第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页VI6V――――――――――――――――――――――tU02T一、下图所示电路是一个多功能函数发生器，其中，C1，C2，C0均为控制信号，x,y为数据输入：1、试列表说明当C2C1C0为不同取值组合时，输出端L的逻辑功能（L（x,y））的表达式。2、试改用一个4选1数据选择器（1／274352）及最少的门电路实现上述多功能函数发生器。（12分）C2XLYC1C0第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页74ls352功能能及逻辑符号S（低）BAZ1ΧΧ1000D0001D1010D2011D3二、设设计一个按5421BCD码加法计数的七进制计数器，由零开始计数。5421码为下图所示：１、用一片二＿五＿十进制异步计数器74ls290实现之，其内部逻辑电路及逻辑符号为下图所示。十进5421制数DCBA000001000120010300114010051000610017101081011191100Q0Q1Q2Q3Sq(1)Sq(2)CP0CP1R0(1)R)(2)二＿五＿十进制异步计数器S（低）ZBA1/274ls352D0D1D2D3CP0Q0Q1Q2Q374LS290CP1Sq1Sq2R0(1)R0(2)JQF3KJQF2KJQF1KJQF0K第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页２、用一片同步十进制计数器74ls160及最少的门电路实现之，74ls160功能表及逻辑符号如下图所示。注意：在接线圈上要注明计数器的高位（QD）和低位（QC）Rd(低)Ld(低)S1S2CP功能0××××清零10××↑置数1111↑计数1101Χ保持1110Χ保持C＝S2Q0Q3三、D触发器组成的可控分频电路如...
