丹15-2井钻井工程设计VIP免费

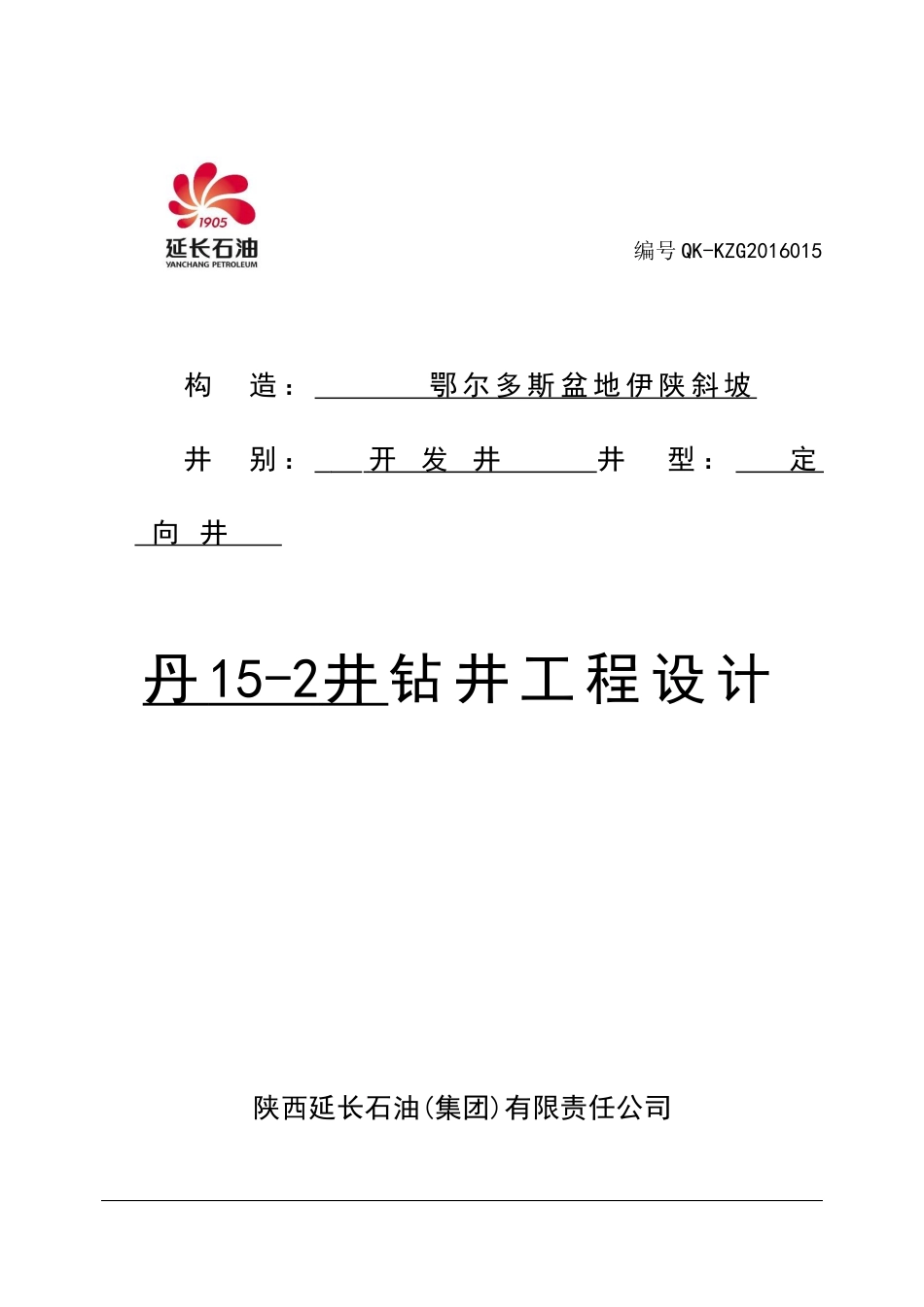

编号QK-KZG2016015构造：鄂尔多斯盆地伊陕斜坡井别：开发井井型：定向井丹15-2井钻井工程设计陕西延长石油(集团)有限责任公司油气勘探公司天然气勘探开发部二○一六年七月二十七日1丹15-2井钻井工程设计目录丹15-2井钻井工程设计1.基本数据2.设计依据钻井工程设计依据：丹15-2井钻井地质设计；邻区、邻井实钻资料；有关技术规范及技术法规。2.1构造位置：鄂尔多斯盆地伊陕斜坡2.2地理位置及环境资料2.2.1井口坐标纵(X):4058080.77(m)，横(Y):19290557.22(m)2.2.2磁偏角：-3.54°2.2.3地面海拔：1422.74m2.2.4地理位置：陕西省延安市志丹县旦八镇卢家湾北约1公里2.2.5气象资料：井区属大陆性季风半干旱气候，春季干旱多大风，夏季高温多雷雨，秋季凉爽而短促，冬季漫长且干旱。日照充足，雨热同季。年平均气温8℃，年平均降雨量445mm,无霜期146d。本区第四系含水性较强，潜水位较浅。春秋季多西北风、多沙尘暴天气；夏秋季节易发山洪、山体滑坡等灾害性地质现象。2.2.6地形地貌及交通情况：工区地处黄土高原腹地，地表侵蚀切割强烈，沟壑梁峁发育，地形起伏较大。地表为第四系未固结成岩的松散黄色粘土。该井距主干公路较远，交通不太方便，通讯条件基本上能满足要求。2.3地质要求2.3.1井别：开发井2.3.2井型：定向井2.3.3设计井深：垂深：3879.00（m）斜深：4160.59(m)2.3.4磁偏角(°)：-3.540开发项目鄂尔多斯盆地伊陕斜坡古生界天然气开发井号井别井型大地坐标(井口)纵(X)大地坐标(井口)横(Y)表层套管下深（m）造斜点（m）方位（°）丹15井评价井直井4058058.9519290553.99500.00//丹15-1井开发井定向井4058089.9419290553.28510.00580223.80丹15-2井开发井定向井4058080.7719290557.22520.00610160.27地理位置陕西省延安市志丹县旦八镇卢家湾北约1公里构造位置鄂尔多斯盆地伊陕斜坡丹15-2井经纬度(°)东经108°39′30.55″北纬36°37′50.40″地面海拔(m)1422.74磁偏角(°)-3.54方位角160.27°中靶半径(m)65丹15-2井1号靶点纵(X)4056835.18(m)横(Y)19291003.88(m)位移1323.25(m)海拔（山西组底）-2321.00(m)丹15-2井2号靶点纵(X)4056823.57(m)横(Y)19291008.04(m)位移1335.58(m)海拔（本溪组底）-2373.00(m)设计井深（垂深）3879m完钻层位马5目的层P3f、P2h、P1s、P1t、C2b、O1m5设计依据丹15井、丹2井、丹7井完钻地质资料完钻原则钻穿马五4最后一套气层50m完钻，若马五4无油气显示进入马5510m完钻表层套管生产套管钻头尺寸(mm)×下深(m)尺寸(mm)×套管下深(m)钻头尺寸(mm)套管尺寸(mm)311.1×520.00244.5×520.00215.9139.7完井方法全套管射孔完井井场分布及定向方位示意图丹15井口丹15-1井口大门方位150°N丹15-2井口丹15-2井钻井工程设计2.3.5中靶垂深：A靶垂深：3744.00m中靶坐标：纵4056835.18(m)横19291003.88(m)B靶垂深：3790.00m中靶坐标：纵4056823.57(m)横19291008.04(m)2.3.6完钻垂深：3879.00m2.3.7地面海拔：1422.7m2.3.8目的层位：石千峰组，石盒子组，山西组，太原组，本溪组，马家沟组兼探延长组。2.3.10完钻原则：钻穿马五4最后一套气层50m完钻，若马五4无油气显示进入马5510m完钻2.3.11完井方法：全套管射孔完井。12.3.9钻探目的：了解古生界二叠系石千峰组、石盒子组、山西组、太原组，石炭系本溪组储层发育及含油气情况；兼探中生界三叠系延长组油层。丹15-2井钻井工程设计2.4地质分层及油气水层2.4.1设计地层、预测气层位置。表2-1丹15-2井地层分层数据表地层设计地层(m)岩性显示类别显示层段(垂深m)卡层取心层段(m)故障提示界系统组底界深度(垂深)厚度顶底深度新生界第四系200200松散黄土防漏中生界白垩系下统志丹群406206杂色砂泥岩互层防漏防卡侏罗系中统安定组578172棕红色泥岩上部夹灰杂色泥岩下部夹粉、细砂岩防漏防卡直罗组795217灰绿、紫红色泥岩与浅灰色砂岩互层防漏防卡下统延安组1097302细砂岩夹泥岩、砂质泥岩，底部为粗砂岩防卡防喷富县组113336灰色泥岩夹灰白色中细粒、含砾粗砂岩防卡防喷三叠系上统延长组2116983深灰色泥岩夹浅灰色细砂岩、泥质砂岩防卡中统纸坊组2635519紫红色泥岩夹浅红色砂岩防卡下和尚沟组2816181紫红色泥岩夹紫灰色砂...
