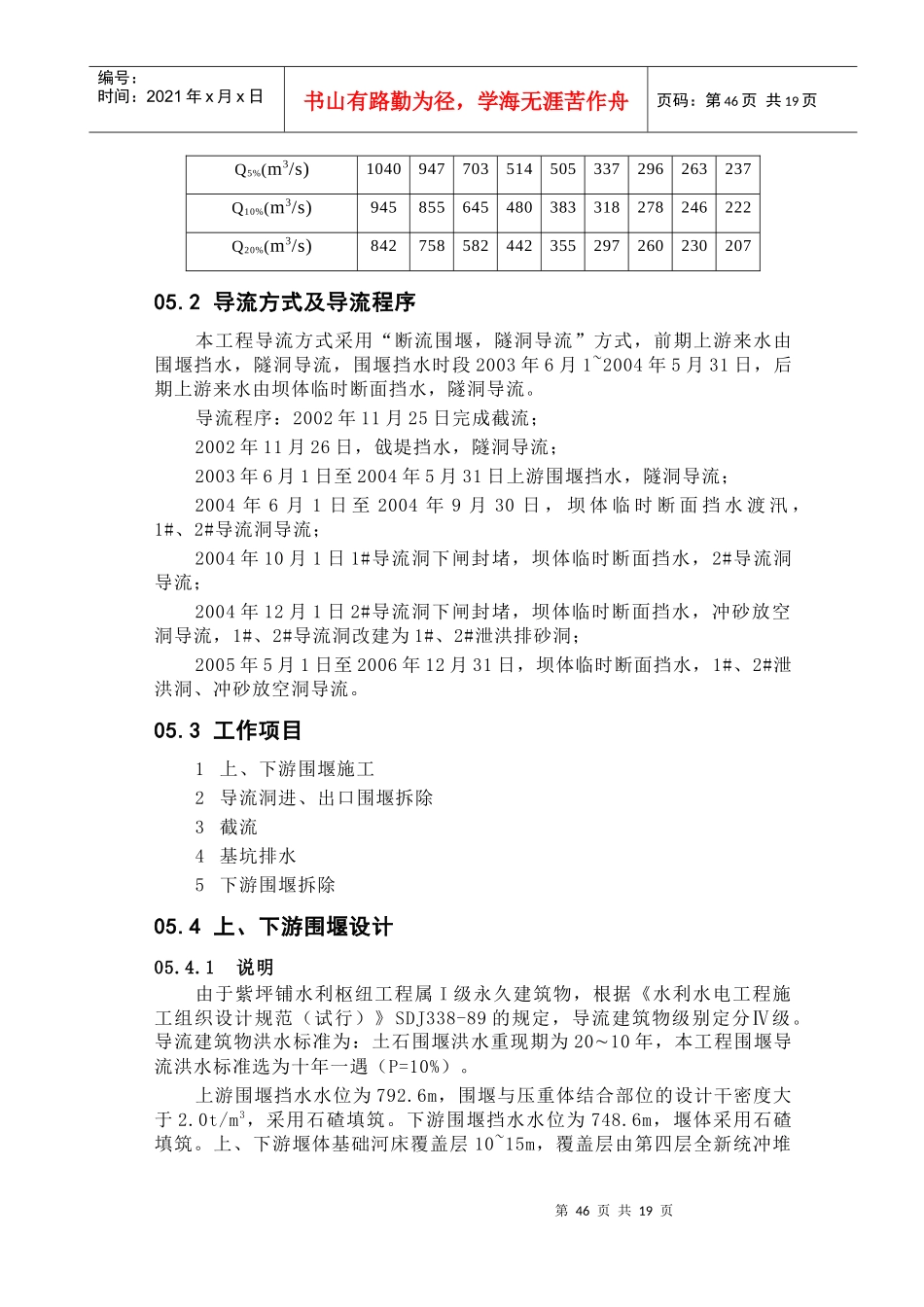

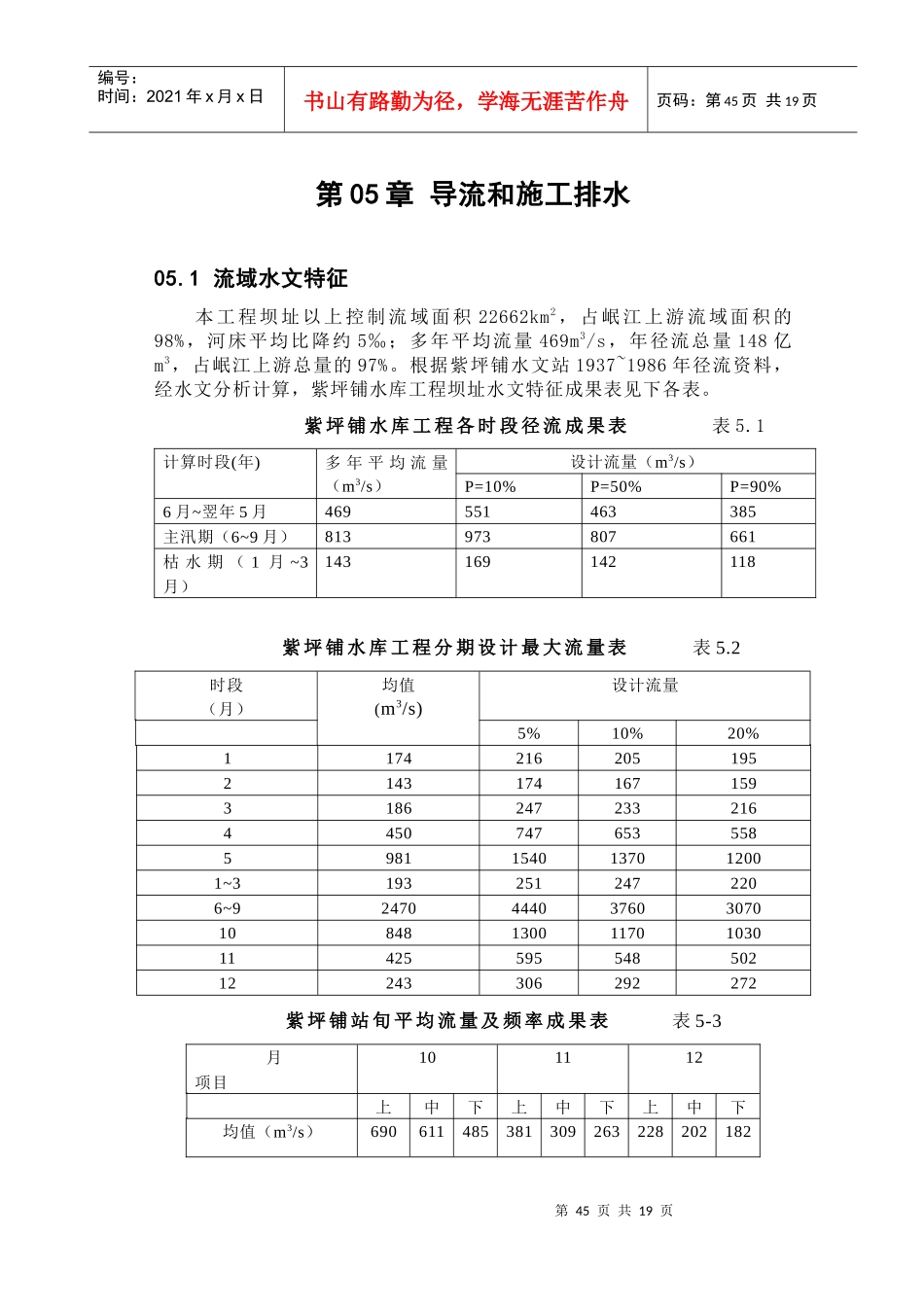

第45页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第45页共19页第05章导流和施工排水05.1流域水文特征本工程坝址以上控制流域面积22662km2，占岷江上游流域面积的98%，河床平均比降约5‰；多年平均流量469m3/s，年径流总量148亿m3，占岷江上游总量的97%。根据紫坪铺水文站1937~1986年径流资料，经水文分析计算，紫坪铺水库工程坝址水文特征成果表见下各表。紫坪铺水库工程各时段径流成果表表5.1计算时段(年)多年平均流量（m3/s）设计流量（m3/s）P=10%P=50%P=90%6月~翌年5月469551463385主汛期（6~9月）813973807661枯水期（1月~3月）143169142118紫坪铺水库工程分期设计最大流量表表5.2时段（月）均值(m3/s)设计流量5%10%20%117421620519521431741671593186247233216445074765355859811540137012001~31932512472206~92470444037603070108481300117010301142559554850212243306292272紫坪铺站旬平均流量及频率成果表表5-3月项目101112上中下上中下上中下均值（m3/s）690611485381309263228202182第46页共19页第45页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第46页共19页Q5%(m3/s)1040947703514505337296263237Q10%(m3/s)945855645480383318278246222Q20%(m3/s)84275858244235529726023020705.2导流方式及导流程序本工程导流方式采用“断流围堰，隧洞导流”方式，前期上游来水由围堰挡水，隧洞导流，围堰挡水时段2003年6月1~2004年5月31日，后期上游来水由坝体临时断面挡水，隧洞导流。导流程序：2002年11月25日完成截流；2002年11月26日，戗堤挡水，隧洞导流；2003年6月1日至2004年5月31日上游围堰挡水，隧洞导流；2004年6月1日至2004年9月30日，坝体临时断面挡水渡汛，1#、2#导流洞导流；2004年10月1日1#导流洞下闸封堵，坝体临时断面挡水，2#导流洞导流；2004年12月1日2#导流洞下闸封堵，坝体临时断面挡水，冲砂放空洞导流，1#、2#导流洞改建为1#、2#泄洪排砂洞；2005年5月1日至2006年12月31日，坝体临时断面挡水，1#、2#泄洪洞、冲砂放空洞导流。05.3工作项目1上、下游围堰施工2导流洞进、出口围堰拆除3截流4基坑排水5下游围堰拆除05.4上、下游围堰设计05.4.1说明由于紫坪铺水利枢纽工程属I级永久建筑物，根据《水利水电工程施工组织设计规范（试行）》SDJ338-89的规定，导流建筑物级别定分Ⅳ级。导流建筑物洪水标准为：土石围堰洪水重现期为2010年，本工程围堰导流洪水标准选为十年一遇（P=10%）。上游围堰挡水水位为792.6m，围堰与压重体结合部位的设计干密度大于2.0t/m3，采用石碴填筑。下游围堰挡水水位为748.6m，堰体采用石碴填筑。上、下游堰体基础河床覆盖层10~15m，覆盖层由第四层全新统冲堆第47页共19页第46页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第47页共19页积层组成。05.4.2上游围堰堰体设计上游围堰为土石围堰，堰顶高程794.5m，最大堰高45.5m，顶宽12m，长266m围堰基础置于河床覆盖层上。上游边坡1:2，下游边坡1:1.5，坡面拟采用厚0.6m干砌石保护，堰顶路面为泥结石。05.4.3下游围堰堰体设计下游围堰采用土石围堰，堰顶高程750m，最大堰高11m，顶宽12m，长约200m。上、下游面边坡拟定1:1.5，下游坡面拟采用0.6m干砌石护面，堰顶路面为泥结石。围堰结构详见《围堰结构图》（ZPP/IC1-10）。05.4.4堰体防渗设计针对堰基地层情况和围堰施工特点，对堰基防渗体拟采用塑性砼防渗墙。上游围堰756.0m以下拟采用塑性砼防渗墙防渗，防渗墙底部伸入基岩0.5m，756.0m以上采用土工膜防渗。下游围堰746.0m以下采用塑性砼防渗墙防渗，防渗墙底部伸入基岩0.5m，746.0m以上采用土工膜防渗。本工程采用的土工布为涤纶针刺无纺布，土工膜为两布一膜的复合土工膜，规格为300g/m2/1.0mmHDPE/300g/m2，土工膜采用高密度PE膜，上下两面土工布为涤纶针刺无纺布。墙体塑性砼性能指标如下：表5-4R28抗压强度弹性模量渗透系数泊松比坍落度扩散度2.0Mpa500Mpa≤1×10-7cm/s0.25~0.3018~2234~38墙体接头形式采用双反弧形式，接头孔长度1.0m。05.4.5围堰主要工程量1.堰体填筑工程量表5-5序号工程...
