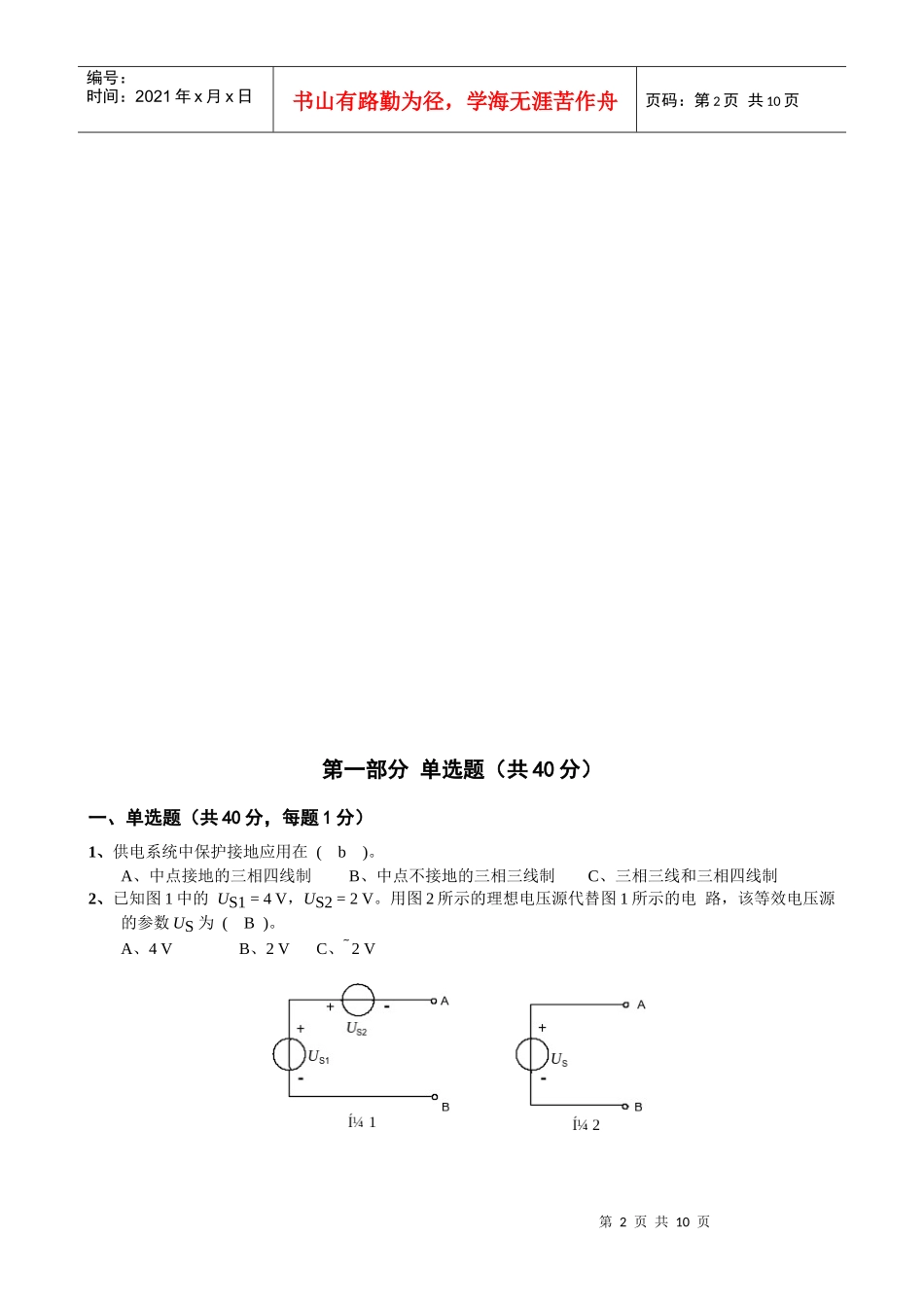

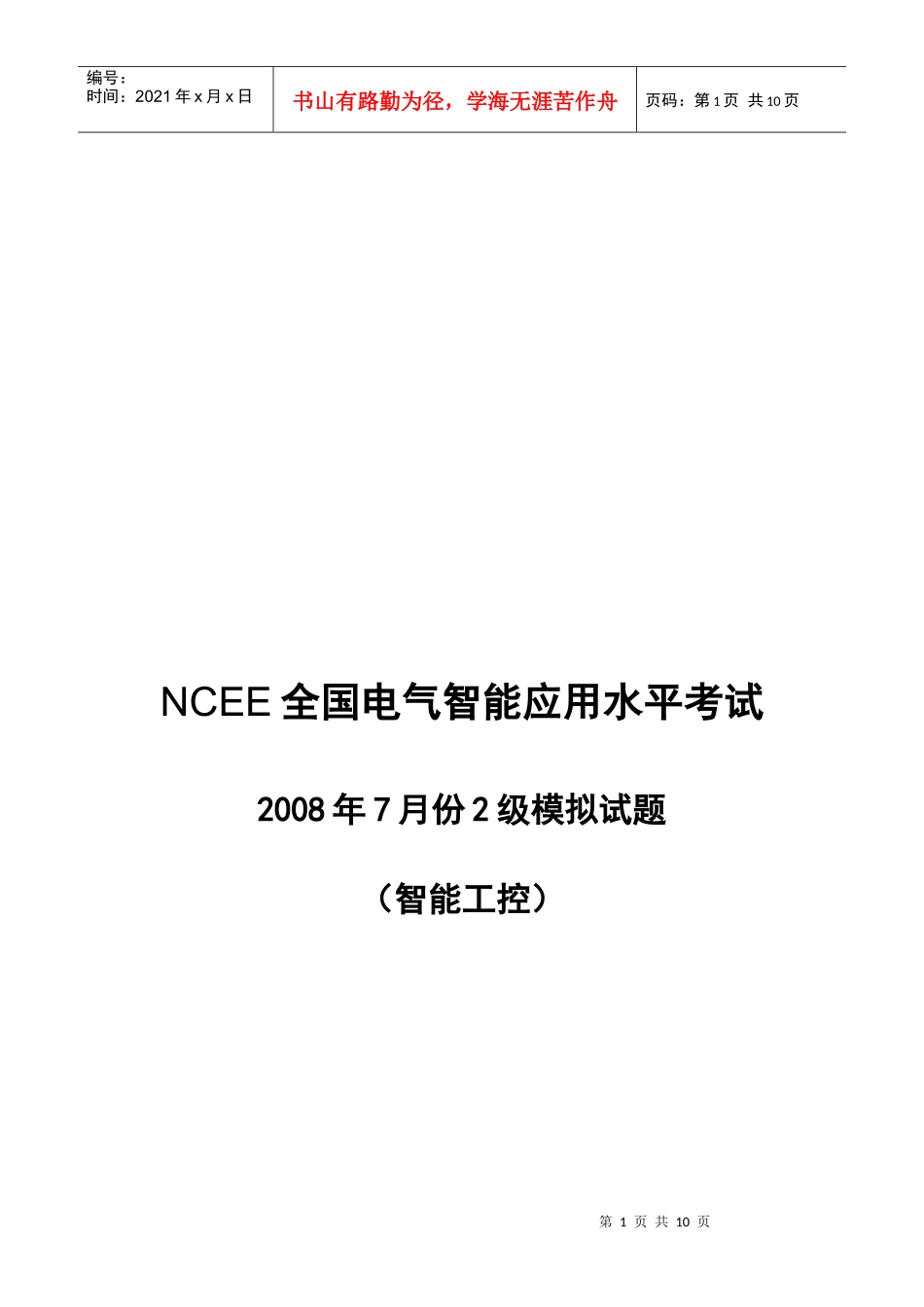

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页NCEE全国电气智能应用水平考试2008年7月份2级模拟试题（智能工控）第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页第一部分单选题（共40分）一、单选题（共40分，每题1分）1、供电系统中保护接地应用在(b)。A、中点接地的三相四线制B、中点不接地的三相三线制C、三相三线和三相四线制2、已知图1中的US1=4V，US2=2V。用图2所示的理想电压源代替图1所示的电路，该等效电压源的参数US为(B)。A、4VB、2VC、2V第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页3、三相交流发电机的三个绕组接成星形时，若线电压，则相电压uA=(a)。A、B、C、4、在基本放大电路的三种组态中，C组态只有电流放大作用，而没有电压放大作用。A、共射极B、共基极C、共集电极5、一个硅二极管在正向电压UD=0.6V时，正向电流ID=10mA,若UD增大到0.66V时（即增加10%），则电流IDCA、约为11mA（也增加10%）B、约为20mA（增加1倍）C、约为100mA（增加到原来的10倍）D、仍为10mA（基本不变）6、图为数字集成芯片74LS138的管脚图和部分功能表，正确描述该芯片功能的句子是（C）。提示：×表示输入电平为任意值。输入输出使能端选择端Y0Y1Y2Y3Y4Y5Y6Y7SASB+SCA2A1A0×1×××111111110××××1111111110000011111111000110111111A、SA、SB、SC为数码输入端B、SA=0该译码器工作正常C、输出信号低电平有效D、输出信号高电平有效7、将下列8421BCD码转换成十进制数（0011000110000110.01010111）8421BCD=（B）10A、3816.75B、3186.57C、3618.578、YN，d绕组三相变压器的零序阻抗从原边看等于（C）。A、ZmB、ZkC、Z1+ZmD、∞9、异步电动机的最大转矩（A）。A、与短路电抗无关B、与电源电压无关C、与电源频率无关D、与转子电阻无关第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页10、多断口灭弧的断路器，为使每个断口上恢复电压均匀一致，常在各个断口上并联（A）。A、电容器B、电阻器C、电抗器D、放电间隙11、额定电压为220/110V的单相变压器，短路阻抗Zk=0.01+j0.05Ω，负载阻抗为0.6+j0.12Ω，从原边看进去总阻抗大小为（C）。A、0.61+j0.17ΩB、0.16+j0.08ΩC、2.41+j0.53ΩD、0.64+j0.32Ω12、我国规定的在正常运行情况下，10kV及以下三相供电电压允许偏移为额定电压的（B）。A、±5%B、±7%C、±10%D、±12%13、单结晶体管同步振荡触发电路中，改变Re能实现（A）。A、移相B、同步C、增大脉冲宽度D、增大脉冲幅值14、电流型三相桥式逆变电路，120°导通方式，每个晶闸管的导通时间为(B)A、180°B、120°C、60°D、240°15、串联平波电抗器的反电动势负载单相全控桥，负载电流连续时，晶闸管导通角θ为(C)。A、π-α-δB、πC、π-2αD、π-2δ16、在大电感负载三相全控桥中，当α=90°时，整流电路的输出是(A)A、0B、U2C、1.414U2D、1.732U217、常用的可编程增益放大器包括（A）A、AD562B、LH036C、AD620D、LM36318、信号的直流分量用什么表示（B）A、绝对均值B、平均值C、有效值D、绝对值19、RC滤波器属于（A）A、无源滤波器B、有源滤波器C、带阻滤波器D、带通滤波器20、要传送指令访问MCS-51程序存储器，它的指令操作助记码应是（C）A、PUSHB、ＭOVC、MOVCD、MOVX21、由基本功能组件并联成的PID控制器，其三种控制作用（B）。A、可以各自独立整定B、不能独立整定C、只有积分、微分时间可独立整定D、只有比例增益可独立整定22、根据给定值信号不同，控制系统分为（A）A、连续控制系统和离散控制系统B、反馈控制系统、前馈控制系统和前馈—反馈复合控制系统C、最优控制系统和模糊控制系统D、恒值控制系统、随动控制系统和程序控制系统23、LonWorks总线定义路由在哪个层（C）A、物理层B、数据链路层C、网络层D、应用层24、时域中的周期信号在频域中表现为（A）A、离散谱线B、连续谱线C、随机信号D、随机谱线25、有源滤波器适用于（B）A、高频信号B、1MHz的低频C、用RC构成D、用R...
