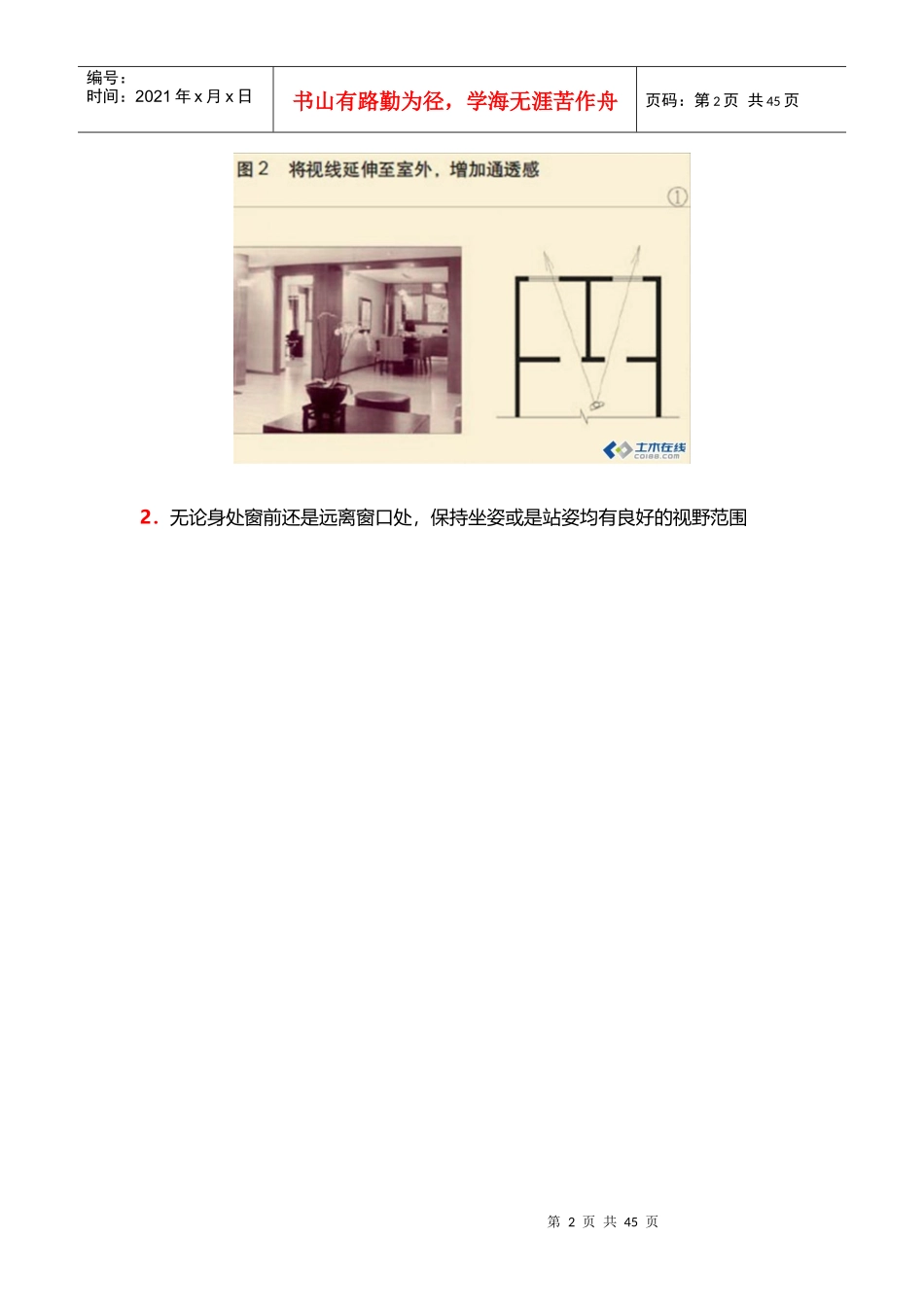

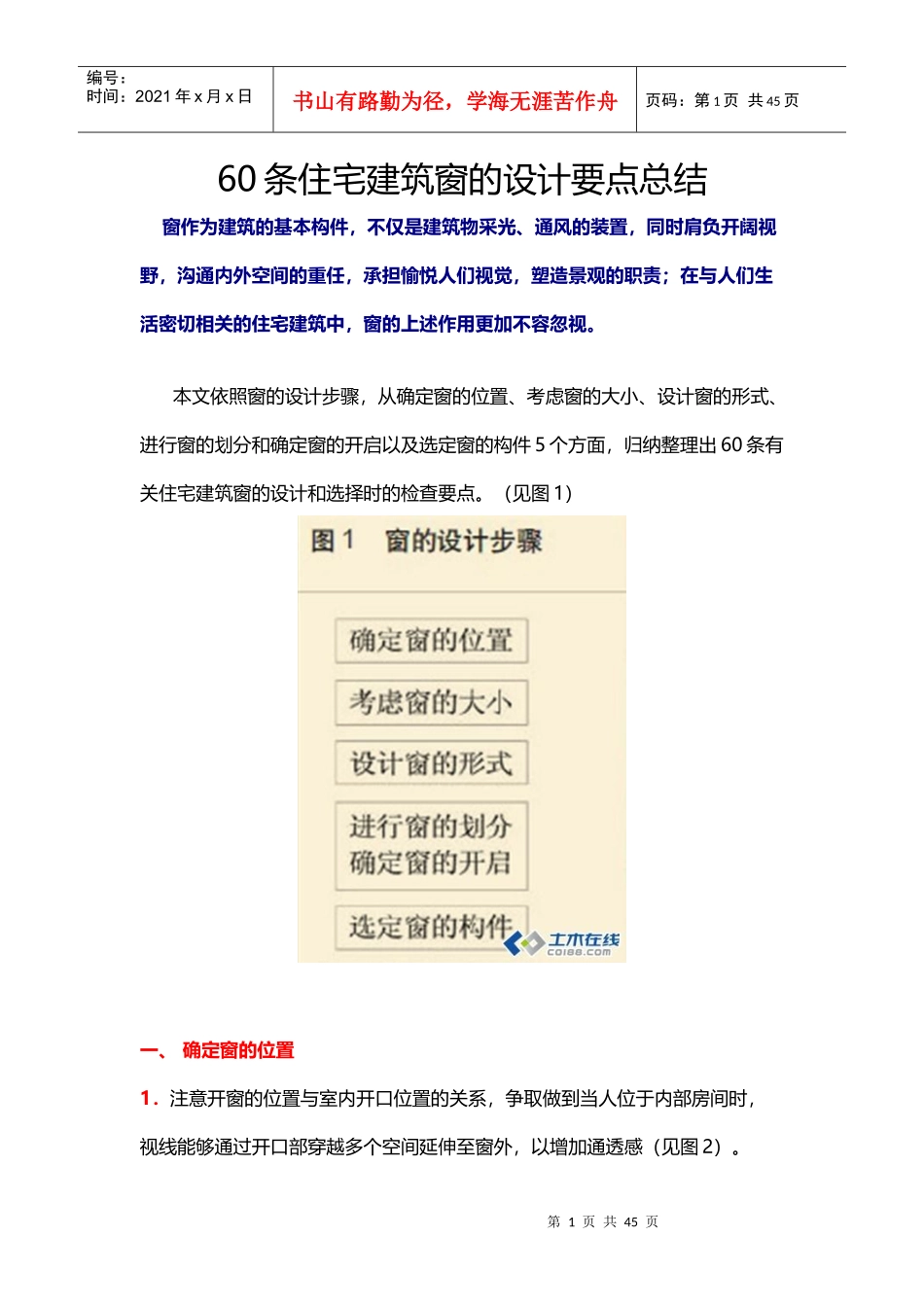

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页60条住宅建筑窗的设计要点总结窗作为建筑的基本构件，不仅是建筑物采光、通风的装置，同时肩负开阔视野，沟通内外空间的重任，承担愉悦人们视觉，塑造景观的职责；在与人们生活密切相关的住宅建筑中，窗的上述作用更加不容忽视。本文依照窗的设计步骤，从确定窗的位置、考虑窗的大小、设计窗的形式、进行窗的划分和确定窗的开启以及选定窗的构件5个方面，归纳整理出60条有关住宅建筑窗的设计和选择时的检查要点。（见图1）一、确定窗的位置1．注意开窗的位置与室内开口位置的关系，争取做到当人位于内部房间时，视线能够通过开口部穿越多个空间延伸至窗外，以增加通透感（见图2）。第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页2．无论身处窗前还是远离窗口处，保持坐姿或是站姿均有良好的视野范围第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页（见图3）。3．开窗应尽可能对准室外最美的景观，将其作为画卷“引入室内”（见图4）。第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页4．确定窗的位置时要照顾室内家具的布置，过多和过于分散的窗会影响家具的摆放（见图5）。第5页共45页第4页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共45页5．确保居室的私密性，充分考虑与邻近窗户的平行对视，特别是斜上方俯视等视线干扰（见图6）。6．东西向开窗时必须考虑相应的遮阳措施，卧室、起居室应尽量开南向窗（见图7）。第6页共45页第5页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共45页7．妥善处理窗与空调外机的位置关系，既要考虑外立面的美观，对外机及其连线进行遮挡，同时还要考虑空调室外机的设置高度避免在室内能够直接看到，产生视觉堵塞感，此外应避免室外机换气风扇正对开启窗扇设置，以免将热风吹入室内（见图8）。第7页共45页第6页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共45页二、考虑窗的大小窗的大小：8．尽量以100mm模数确定窗洞口尺寸，并与砌块组合的尺寸相协调。9．开窗面积应符合窗地比的要求——住宅卧室、起居、厨房等房间窗地面积比值不应小于1/7，楼梯间的窗地比应大于等于1/12。窗的宽度：10.确定窗侧边墙垛尺寸时，要照顾家具布置，同时兼顾多种摆放的自由度。11.从外立面考虑，应注意窗自身及与窗间墙之间的比例关系，以求形成虚实对比，有节奏感的立面效果（见图9）。第8页共45页第7页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共45页窗的高度：12.尽量提高窗的上沿高度以增加进深方向的照度（见图10）。13．条件允许的情况下可以运用反梁，最大限度的增强进深方向的采光质量（见图11）。第9页共45页第8页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共45页14.注意窗上沿高度与楼板吊顶的关系（尤其是卫生间），应避免吊顶后顶棚面低于窗上沿高度的情况发生（见图12）。第10页共45页第9页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共45页第11页共45页第10页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共45页三、设计窗的形式窗的形式：15.目前住宅建筑窗的形式主要有：普通窗、凸窗、转角窗、落地窗、通高窗、高窗、老虎窗、天窗等，最为常用的是普通窗、凸窗、转角窗和落地窗（见图13）。第12页共45页第11页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共45页第13页共45页第12页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共45页凸窗：16.考虑到开关窗时，人在保持身体平衡的前提下，探身并伸开手臂的有效作用范围，凸窗窗台进深不宜超过700mm（见图14）。17.当窗台较宽且选用平开窗需要探身开关窗时，其高度...
