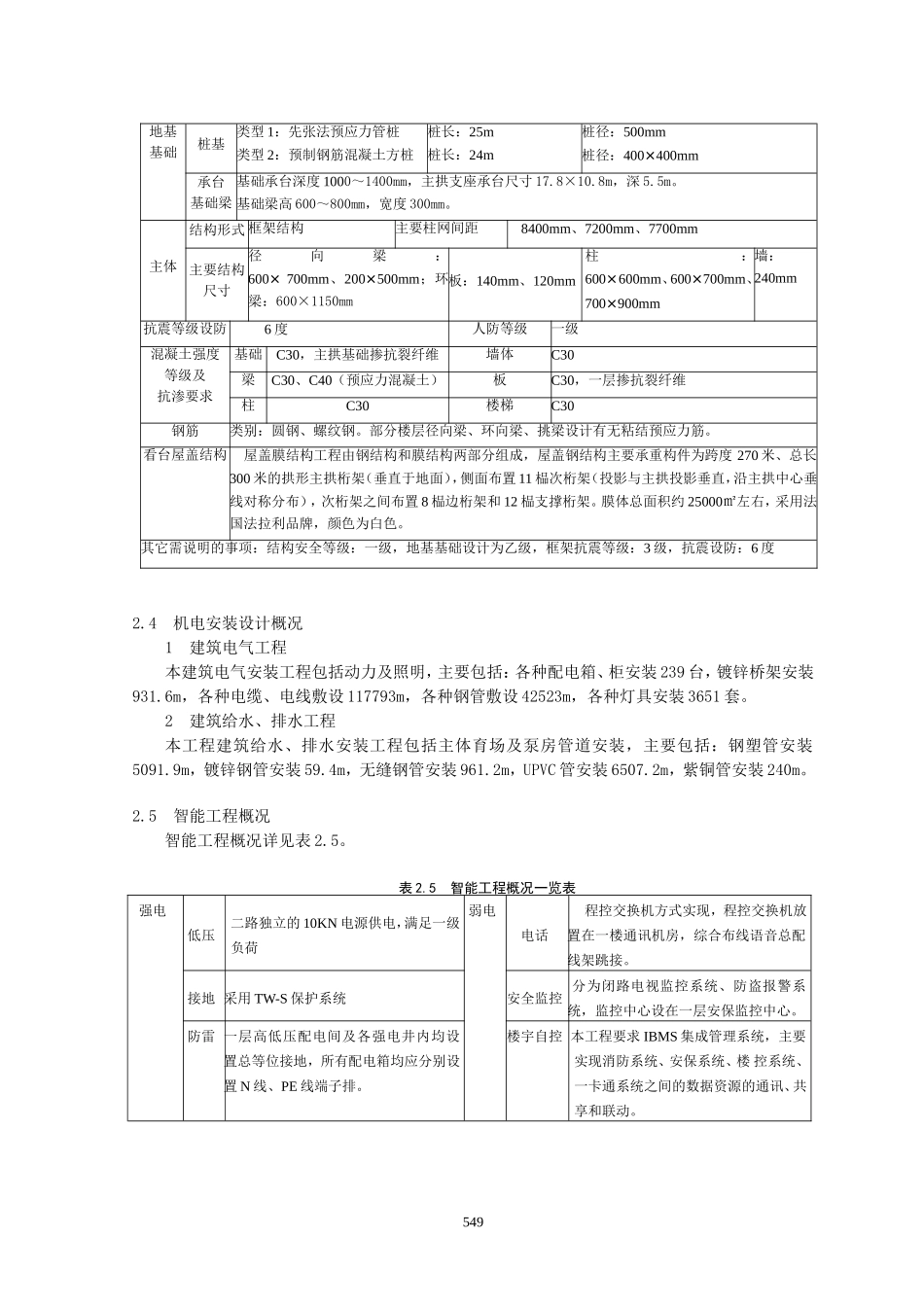

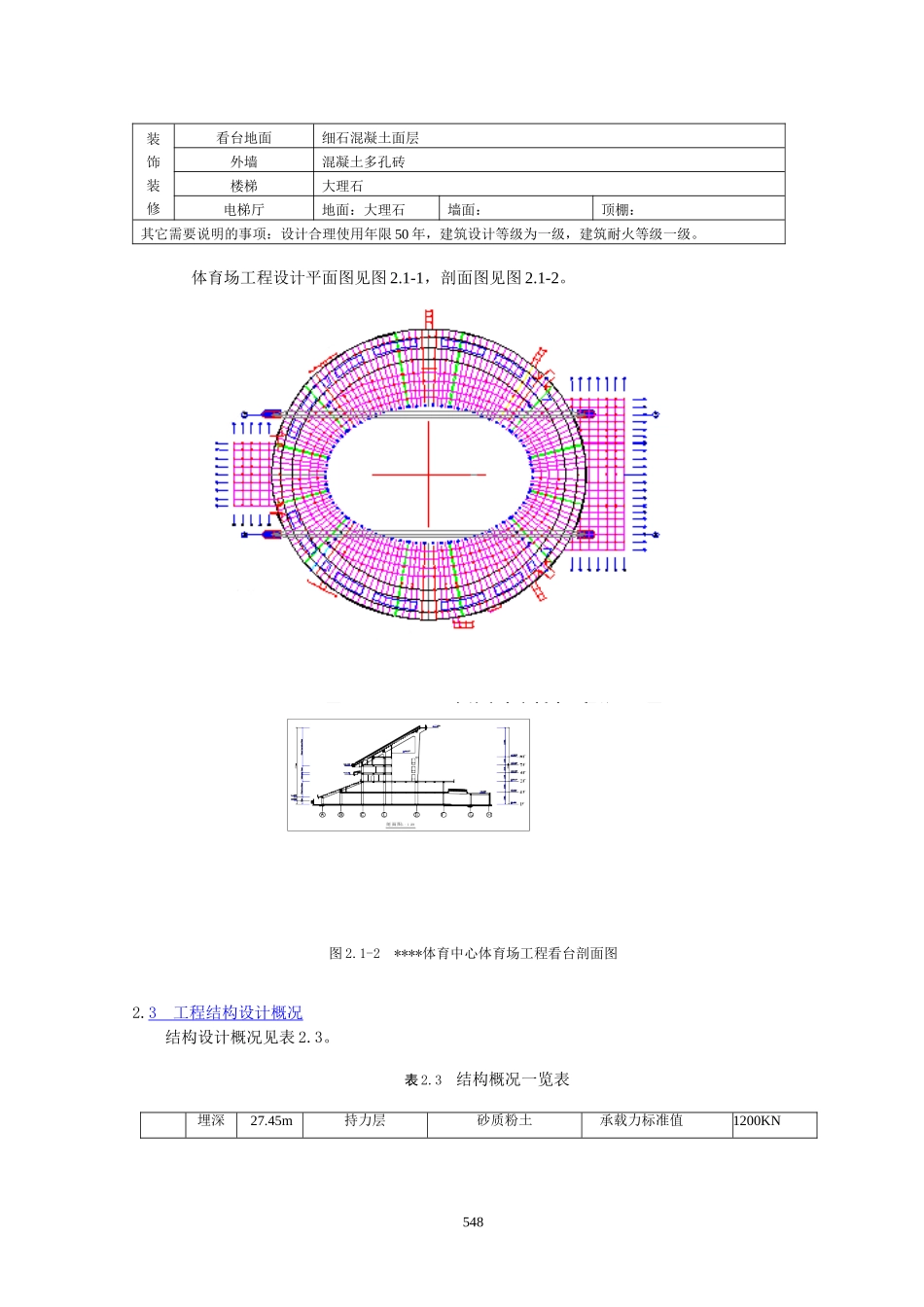

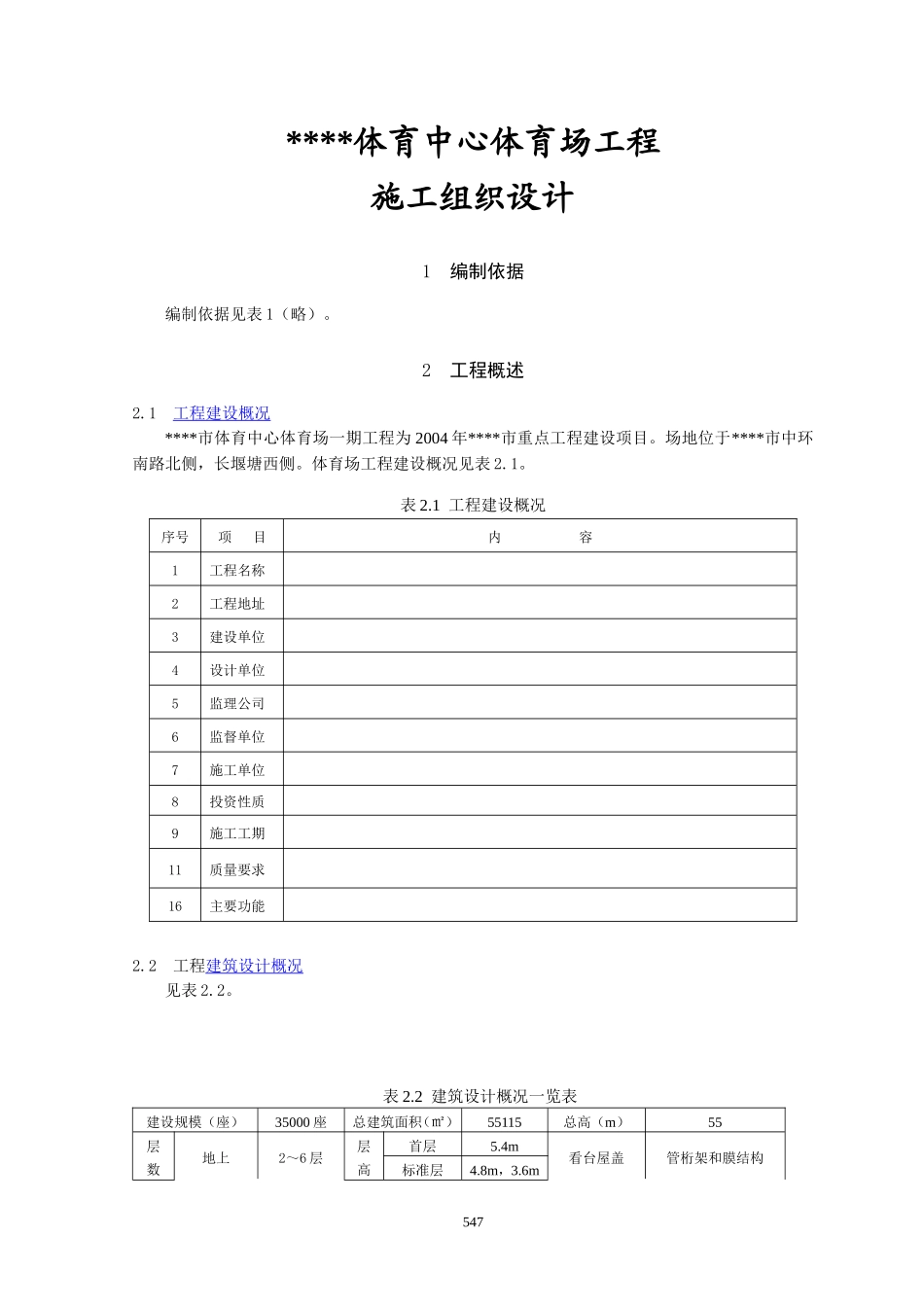

****体育中心体育场工程施工组织设计1编制依据编制依据见表1（略）。2工程概述2.1工程建设概况****市体育中心体育场一期工程为2004年****市重点工程建设项目。场地位于****市中环南路北侧，长堰塘西侧。体育场工程建设概况见表2.1。表2.1工程建设概况序号项目内容1工程名称2工程地址3建设单位4设计单位5监理公司6监督单位7施工单位8投资性质9施工工期11质量要求16主要功能2.2工程建筑设计概况见表2.2。表2.2建筑设计概况一览表建设规模（座）35000座总建筑面积（㎡）55115总高（m）55层数地上2～6层层高首层5.4m看台屋盖管桁架和膜结构标准层4.8m，3.6m547装饰装修看台地面细石混凝土面层外墙混凝土多孔砖楼梯大理石电梯厅地面：大理石墙面：顶棚：其它需要说明的事项：设计合理使用年限50年，建筑设计等级为一级，建筑耐火等级一级。体育场工程设计平面图见图2.1-1，剖面图见图2.1-2。图2.1-1****体育中心体育场工程平面图图2.1-2****体育中心体育场工程看台剖面图2.3工程结构设计概况结构设计概况见表2.3。表2.3结构概况一览表埋深27.45m持力层砂质粉土承载力标准值1200KN548图2.1-1****市体育中心新建工程总平面图地基基础桩基类型1：先张法预应力管桩类型2：预制钢筋混凝土方桩桩长：25m桩长：24m桩径：500mm桩径：400×400mm承台基础梁基础承台深度1000～1400mm，主拱支座承台尺寸17.8×10.8m，深5.5m。基础梁高600～800mm，宽度300mm。主体结构形式框架结构主要柱网间距8400mm、7200mm、7700mm主要结构尺寸径向梁：600×700mm、200×500mm；环梁：600×1150mm板：140mm、120mm柱：600×600mm、600×700mm、700×900mm墙：240mm抗震等级设防6度人防等级一级混凝土强度等级及抗渗要求基础C30，主拱基础掺抗裂纤维墙体C30梁C30、C40（预应力混凝土）板C30，一层掺抗裂纤维柱C30楼梯C30钢筋类别：圆钢、螺纹钢。部分楼层径向梁、环向梁、挑梁设计有无粘结预应力筋。看台屋盖结构屋盖膜结构工程由钢结构和膜结构两部分组成，屋盖钢结构主要承重构件为跨度270米、总长300米的拱形主拱桁架（垂直于地面），侧面布置11榀次桁架（投影与主拱投影垂直，沿主拱中心垂线对称分布），次桁架之间布置8榀边桁架和12榀支撑桁架。膜体总面积约25000㎡左右，采用法国法拉利品牌，颜色为白色。其它需说明的事项：结构安全等级：一级，地基基础设计为乙级，框架抗震等级：3级，抗震设防：6度2.4机电安装设计概况1建筑电气工程本建筑电气安装工程包括动力及照明，主要包括：各种配电箱、柜安装239台，镀锌桥架安装931.6m，各种电缆、电线敷设117793m，各种钢管敷设42523m，各种灯具安装3651套。2建筑给水、排水工程本工程建筑给水、排水安装工程包括主体育场及泵房管道安装，主要包括：钢塑管安装5091.9m，镀锌钢管安装59.4m，无缝钢管安装961.2m，UPVC管安装6507.2m，紫铜管安装240m。2.5智能工程概况智能工程概况详见表2.5。表2.5智能工程概况一览表强电低压二路独立的10KN电源供电，满足一级负荷弱电电话程控交换机方式实现，程控交换机放置在一楼通讯机房，综合布线语音总配线架跳接。接地采用TW-S保护系统安全监控分为闭路电视监控系统、防盗报警系统，监控中心设在一层安保监控中心。防雷一层高低压配电间及各强电井内均设置总等位接地，所有配电箱均应分别设置N线、PE线端子排。楼宇自控本工程要求IBMS集成管理系统，主要实现消防系统、安保系统、楼控系统、一卡通系统之间的数据资源的通讯、共享和联动。549电视设置信息点共118个，由室外有线电视信号引来，采用860MHZ高隔离度的邻频传播系统。综合布线工作区均采用六类模块，本系统共配置信息点555个，在出租用房内和管委会设置一个智能信息箱，预留1根六芯多模光缆和一根25对五类大对数电缆消防系统自动喷水灭火系统按中危险I级设计，喷水强度为6L/min.m,设计流量21L/S，火灾延续时间1h，实际流量应以计算为准。消火栓系统系统设计用水量15L/S，火灾延续时间2h.气体灭火系统按轻危险配置，配置基准20㎡/A，每个配置点配置两具。其它需说明的事项：进出建筑物的各种金属管道均就近与基础接地体连接，利用基础钢筋与总等电位连接2.6自然条...
