05-1 木骨架罩面板顶棚分项工程质量管理VIP免费

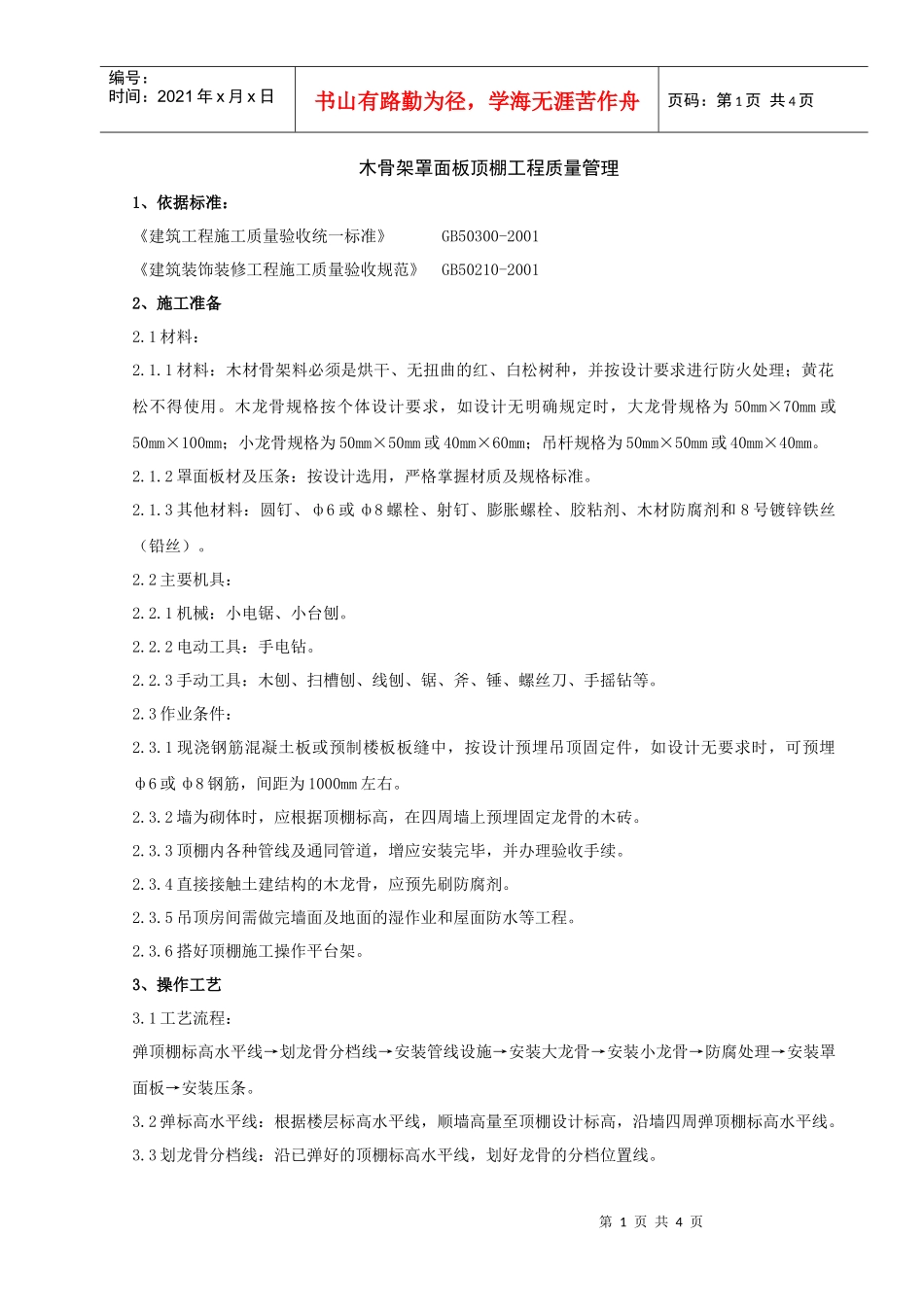

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页木骨架罩面板顶棚工程质量管理1、依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑装饰装修工程施工质量验收规范》GB50210-20012、施工准备2.1材料：2.1.1材料：木材骨架料必须是烘干、无扭曲的红、白松树种，并按设计要求进行防火处理；黄花松不得使用。木龙骨规格按个体设计要求，如设计无明确规定时，大龙骨规格为50mm×70mm或50mm×100mm；小龙骨规格为50mm×50mm或40mm×60mm；吊杆规格为50mm×50mm或40mm×40mm。2.1.2罩面板材及压条：按设计选用，严格掌握材质及规格标准。2.1.3其他材料：圆钉、ф6或ф8螺栓、射钉、膨胀螺栓、胶粘剂、木材防腐剂和8号镀锌铁丝（铅丝）。2.2主要机具：2.2.1机械：小电锯、小台刨。2.2.2电动工具：手电钻。2.2.3手动工具：木刨、扫槽刨、线刨、锯、斧、锤、螺丝刀、手摇钻等。2.3作业条件：2.3.1现浇钢筋混凝土板或预制楼板板缝中，按设计预埋吊顶固定件，如设计无要求时，可预埋ф6或ф8钢筋，间距为1000mm左右。2.3.2墙为砌体时，应根据顶棚标高，在四周墙上预埋固定龙骨的木砖。2.3.3顶棚内各种管线及通同管道，增应安装完毕，并办理验收手续。2.3.4直接接触土建结构的木龙骨，应预先刷防腐剂。2.3.5吊顶房间需做完墙面及地面的湿作业和屋面防水等工程。2.3.6搭好顶棚施工操作平台架。3、操作工艺3.1工艺流程：弹顶棚标高水平线→划龙骨分档线→安装管线设施→安装大龙骨→安装小龙骨→防腐处理→安装罩面板→安装压条。3.2弹标高水平线：根据楼层标高水平线，顺墙高量至顶棚设计标高，沿墙四周弹顶棚标高水平线。3.3划龙骨分档线：沿已弹好的顶棚标高水平线，划好龙骨的分档位置线。第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页3.4顶棚内管线设施安装：在顶棚施工前各专业的管线设施应按顶棚的标高控制，按专业施工图安装完毕，并经打压试验和隐检验收。3.5安装大龙骨：将预埋钢筋端头弯成环形圆铯，穿8号镀锌铁丝或用ф6、ф8螺栓将大龙骨固定，未预埋钢筋时可用膨胀螺栓，并保证其设计标高。吊顶起拱按设计要求，设计无要求时，一般为房间跨间的1/200～1/300。3.6安装小龙骨：3.6.1小龙骨底面应刨光、刮平，截面厚度应一致。3.6.2小龙骨间距应按设计要求，设计无要求时，应按罩面板规格决定，一般为400mm～500mm。3.6.3按分档线，先安装两根通长边龙骨，拉线找拱，各根小龙骨按起拱标高，通过短吊杆将小龙骨用圆钉固定在大龙骨上，吊杆要逐根错开，不得吊钉在龙骨的同一侧面上。通长小龙骨接头应错开，采用双面夹板用圆钉错位钉牢，接头两侧最少各钉两个钉子。3.6.4安装卡档小龙骨：按通长小龙骨标高，在两根通长小龙骨之间，根据罩面板材的分块尺寸和接缝要求，在通长小龙骨底面横向弹分档线，按线以底找平钉固卡档小龙骨。3.7防腐处理：顶棚所有露明的铁件，钉罩面板前未作防锈处理的必须刷好防锈漆，木骨架与结构接触面应进行防腐处理。3.8安装罩面板：在木骨架底面安装顶棚罩面板，罩面板的品种较多，应按设计要求的品种、规格和固定方式分为圆钉钉固法、木螺丝拧固法、胶结粘固法三种方式。3.8.1圆钉钉固法：这种方法多用于胶合板、纤维板的罩面板安装。在已装好并经验收的木骨架下面，按罩面板的规格和拉缝间隙，在龙骨底面进行分块弹线，在吊顶中间顺通长小龙骨方向，先装一行做为基准，然后向两侧延伸安装。固定罩面板的钉距为200mm。3.8.2木螺丝固定法：这种方法用多于塑料板、石膏板、石棉板。在安装前罩面板四边按螺钉间距先钻孔，安装程序与方法基本上同圆钉钉固法。3.8.3胶结粘固法：这种方法多用于钙塑板，安装前板材应选配修整，使厚度、尺寸、边楞齐整一致。每块罩面板粘贴前应进行预装，然后在预装部位龙骨框底面刷胶，同时在罩面板四周刷胶，刷胶宽度为10mm～15mm，经5～10min后，将罩面板压粘在预装部位。每间顶棚先由中间行开始，然后向两侧分行逐块粘贴，胶粘剂按设计规定，设计无要求时，应经试验选用，一般可用401胶。3.9安装压条：木骨架罩面板顶棚，设计...
