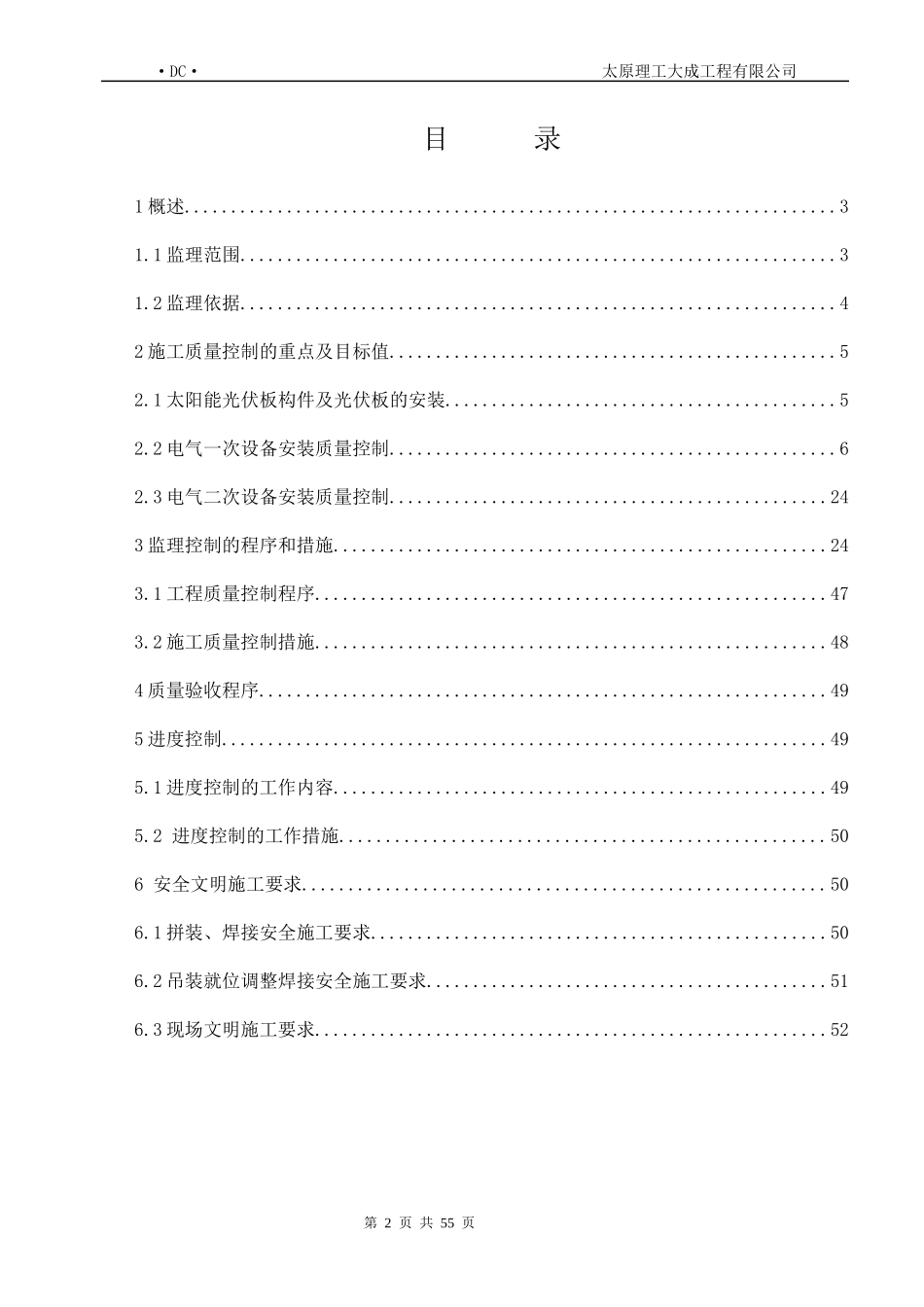

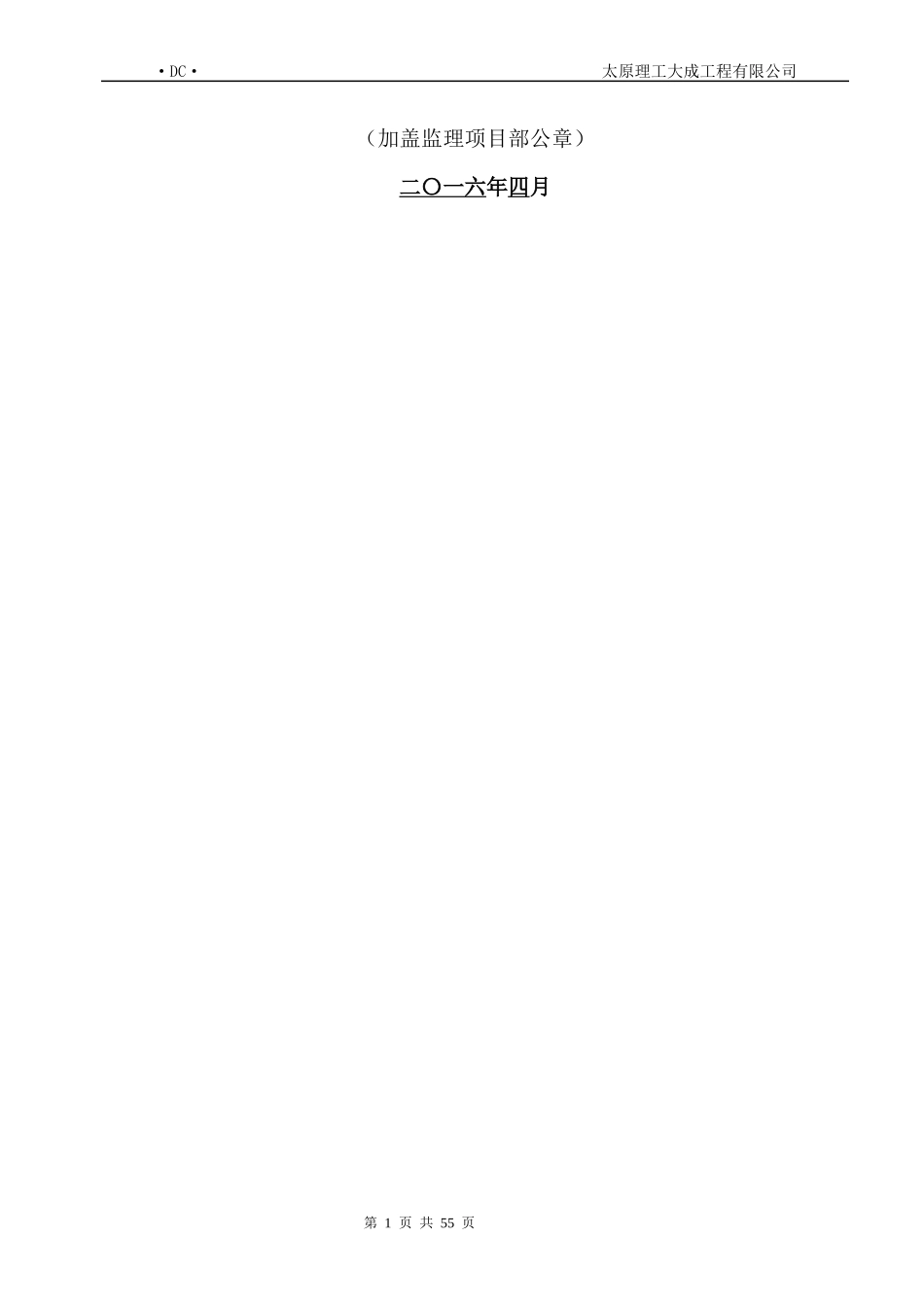

第0页共55页·DC·太原理工大成工程有限公司光山县环亚新能源科技有限公司50MW光伏发电项目机电工程监理实施细则审核：年月日编写：年月日太原理工大成工程有限公司信仰50MW光伏发电项目监理部第1页共55页第0页共55页·DC·太原理工大成工程有限公司（加盖监理项目部公章）二〇一六年四月第1页共55页第2页共55页·DC·太原理工大成工程有限公司目录1概述......................................................................31.1监理范围................................................................31.2监理依据................................................................42施工质量控制的重点及目标值................................................52.1太阳能光伏板构件及光伏板的安装..........................................52.2电气一次设备安装质量控制................................................62.3电气二次设备安装质量控制...............................................243监理控制的程序和措施.....................................................243.1工程质量控制程序.......................................................473.2施工质量控制措施.......................................................484质量验收程序.............................................................495进度控制.................................................................495.1进度控制的工作内容.....................................................495.2进度控制的工作措施....................................................506安全文明施工要求........................................................506.1拼装、焊接安全施工要求.................................................506.2吊装就位调整焊接安全施工要求...........................................516.3现场文明施工要求.......................................................52第3页共55页第2页共55页·DC·太原理工大成工程有限公司第4页共55页第3页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共55页1概述光山县环亚新能源科技有限公司50MWp光伏电站项目位于光山县西南约15公里，项目区隶属于河南省信阳市光山县晏河乡刘畈村，东有G45大广高速，附近有X015县道和X022县道，交通条件较为便利。项目目前占地1800亩，本并网光伏发电工程容量50MWp,将系统分成32个1.6MWp发电单元，共采用310MWp型多晶硅太阳能电池组件由161280片。电池组件均采用固定支架，安装角度为25°。考虑到光伏组件最大利用率，每台逆变器采用20块太阳能光伏板组成一个串列。就地升压变为双绕组变压器，规划容量为1.6MVA,高压侧为35KV，32个发电系统的35KV升压变压器高压侧接入35KV高压柜母线。再采用电缆连接到主变低压侧通过升压110kV送到金楼变侧，年发电量为5200万度，投资额为4.2亿。项目为2016年3月1日正式开工，计划于2016年6月30日并网。自然环境光山县属信阳地区，信阳地跨黄河，位于中国亚热带和暖温带的地理分界线上属亚热带向暖温带的过渡区。信阳日照充足，年平均气温15.1-15.3℃，降雨丰沛，空气湿润，四季分明，各具特色，工程环境良好。场地自上而下为杂填土、粉质粘土、粉土、细砂、中砂、含硕卵石。场地地下水为潜水，埋深为2.6m-3.5m左右，水位变幅1.0m。拟建场地为Ⅱ类建筑场地，属可建设的一般场地。工程建设规模本项目建设规模为50MWp，项目拟设计安装161280块标准功率的310Wp的晶体硅光伏组件，采用微孔灌注桩基础配固定支架安装方式。每个固定支架安装组件20块，安装角度25º。就地升压变采用双绕组变压器，规划容量为1.6MWA，高压侧额定电压为35KV。50MWp光伏发电站共计有32个1.6MWp的光伏发电分系统，32个发电分系统35KV升压变压器的的高压侧接入110升压站的35KV配电系统，为尽量减少低压直流电缆长度，有效降低低压直流输电损失，32个逆变升压单元分别就地布置在区内。每回35KV集电线路由8台箱变并联构成，本期...
