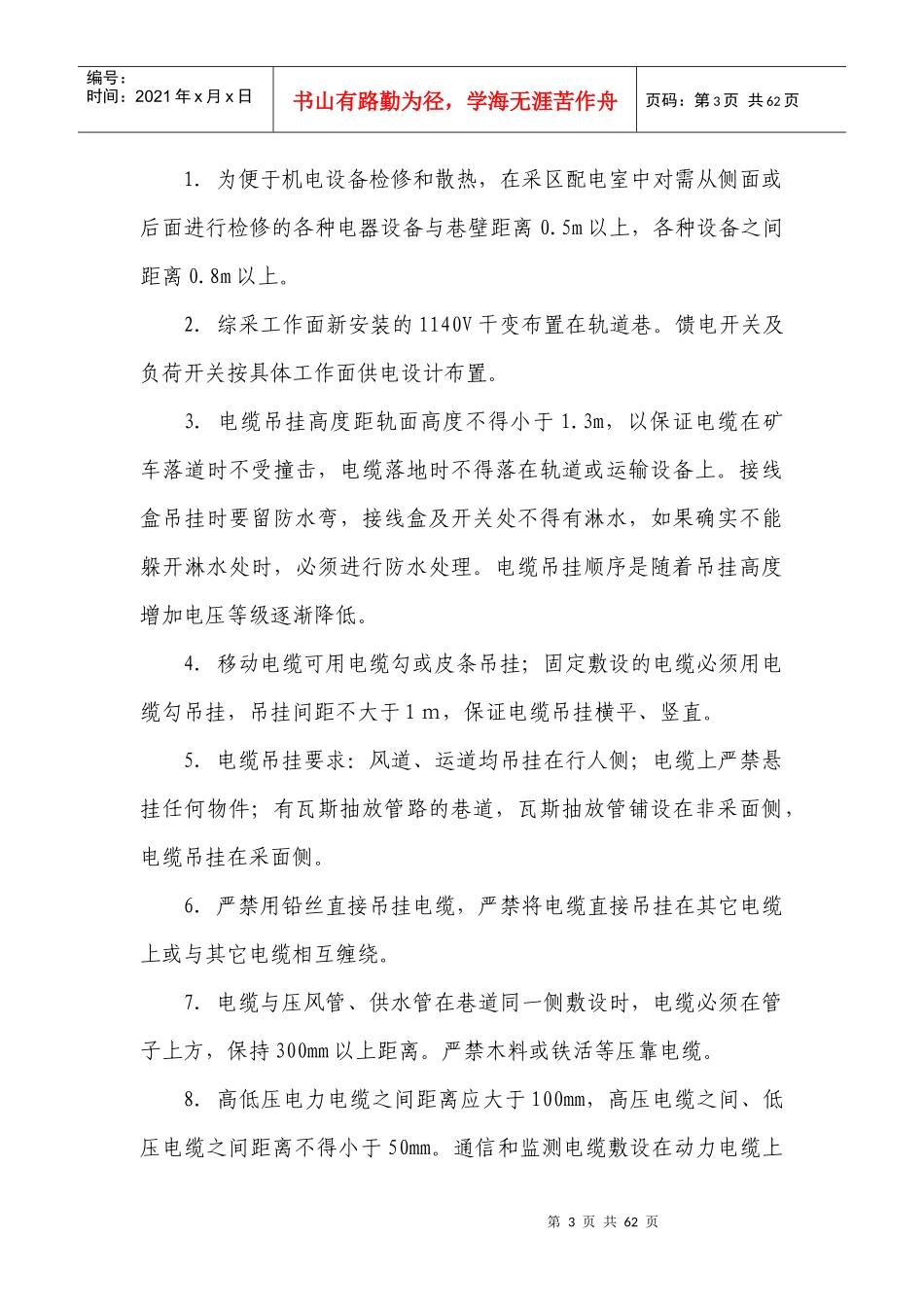

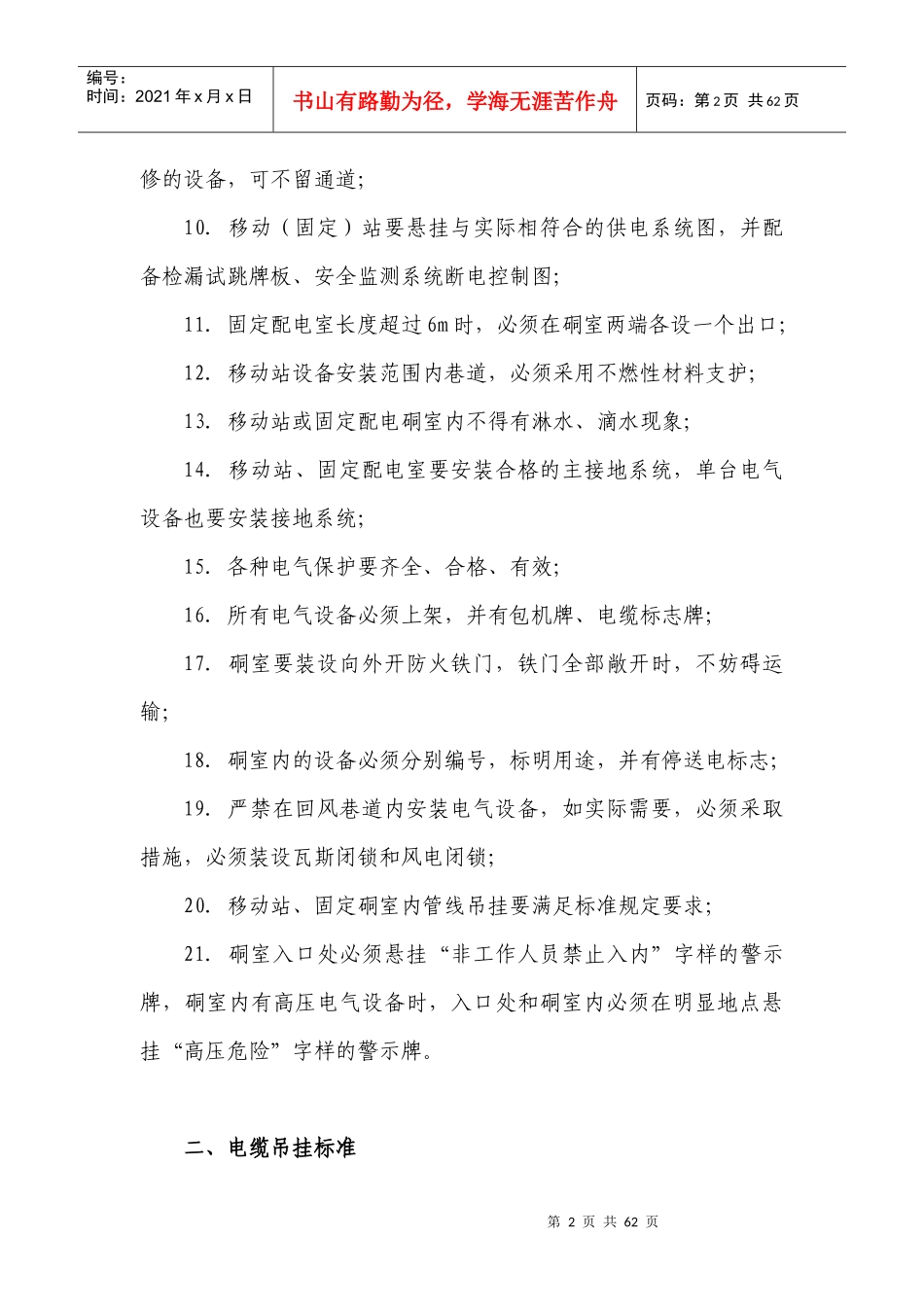

第1页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共62页三按（按规范设计，按设计施工，按标准验收）施工标准一、井下移动站、配电室设备安装施工标准1.电气主管人员必须根据实际需要，提前制定所要安装移动（固定）站供电设计，并经过机电副总工程师审核、批准；2.安装施工前，必须要对现场进行勘查，制定安全技术措施，并组织施工人员学习措施；3.移动变电站（固定）设备安装后、使用人员必须掌握移动变电站（固定）电气设备原理、结构和使用方法。安装维修和操作1140V和6000V电气设备人员必须穿绝缘胶鞋，严格按规定执行各类操作；4.保持通风良好，设备运行中的环境温度不得超过允许值34℃；5.具有灭火器材，其数量、规格和存放地点要符合有关规定；6.运输巷道应保持整洁和畅通，轨道要符合质量标准；7.应装设照明设备，保证有充足的照明亮度；8.移动站附近要有与前一级别配电硐室联系的电话，便于通讯；9.硐室内各种设备与墙壁之间应留出0.5m以上的通道，各种设备之间应留出0.8m以上的通道，对不需要从两侧或后面进行检第2页共62页第1页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共62页修的设备，可不留通道；10.移动（固定）站要悬挂与实际相符合的供电系统图，并配备检漏试跳牌板、安全监测系统断电控制图；11.固定配电室长度超过6m时，必须在硐室两端各设一个出口；12.移动站设备安装范围内巷道，必须采用不燃性材料支护；13.移动站或固定配电硐室内不得有淋水、滴水现象；14.移动站、固定配电室要安装合格的主接地系统，单台电气设备也要安装接地系统；15.各种电气保护要齐全、合格、有效；16.所有电气设备必须上架，并有包机牌、电缆标志牌；17.硐室要装设向外开防火铁门，铁门全部敞开时，不妨碍运输；18.硐室内的设备必须分别编号，标明用途，并有停送电标志；19.严禁在回风巷道内安装电气设备，如实际需要，必须采取措施，必须装设瓦斯闭锁和风电闭锁；20.移动站、固定硐室内管线吊挂要满足标准规定要求；21.硐室入口处必须悬挂“非工作人员禁止入内”字样的警示牌，硐室内有高压电气设备时，入口处和硐室内必须在明显地点悬挂“高压危险”字样的警示牌。二、电缆吊挂标准第3页共62页第2页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共62页1.为便于机电设备检修和散热，在采区配电室中对需从侧面或后面进行检修的各种电器设备与巷壁距离0.5m以上，各种设备之间距离0.8m以上。2.综采工作面新安装的1140V干变布置在轨道巷。馈电开关及负荷开关按具体工作面供电设计布置。3.电缆吊挂高度距轨面高度不得小于1.3m，以保证电缆在矿车落道时不受撞击，电缆落地时不得落在轨道或运输设备上。接线盒吊挂时要留防水弯，接线盒及开关处不得有淋水，如果确实不能躲开淋水处时，必须进行防水处理。电缆吊挂顺序是随着吊挂高度增加电压等级逐渐降低。4.移动电缆可用电缆勾或皮条吊挂；固定敷设的电缆必须用电缆勾吊挂，吊挂间距不大于1ｍ，保证电缆吊挂横平、竖直。5.电缆吊挂要求：风道、运道均吊挂在行人侧；电缆上严禁悬挂任何物件；有瓦斯抽放管路的巷道，瓦斯抽放管铺设在非采面侧，电缆吊挂在采面侧。6.严禁用铅丝直接吊挂电缆，严禁将电缆直接吊挂在其它电缆上或与其它电缆相互缠绕。7.电缆与压风管、供水管在巷道同一侧敷设时，电缆必须在管子上方，保持300mm以上距离。严禁木料或铁活等压靠电缆。8.高低压电力电缆之间距离应大于100mm，高压电缆之间、低压电缆之间距离不得小于50mm。通信和监测电缆敷设在动力电缆上第4页共62页第3页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共62页方100mm以上。9.巷道内的电缆拐弯或分支点以及连接不同直径电缆的接线盒两端、穿墙电缆的墙的两边都应该设置注有编号、用途、电压和截面的标志牌。所有穿墙电缆必须加装穿墙管。10.所有电气设备必须安装接地极，三台以上电气设备接地时用40*4mm接地扁铁接地，集中和固定使用的铃、钮必须上板上架，开关等设备必须上架。潜水泵开关根据现场实际情况可吊挂使用，...
