亚龙YL-712型建筑电气与智能化实践教学模拟楼层产品简介(VIP免费

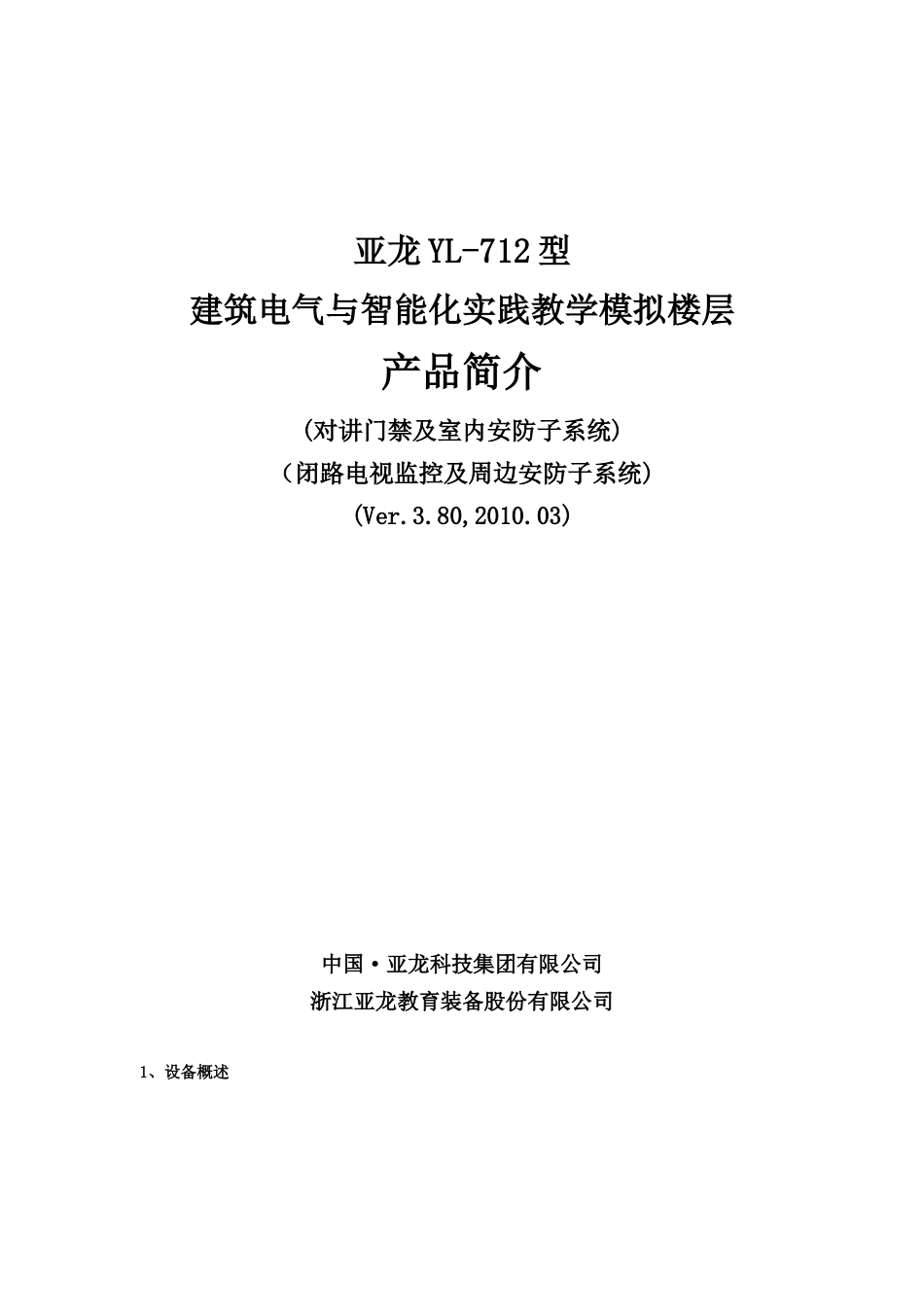

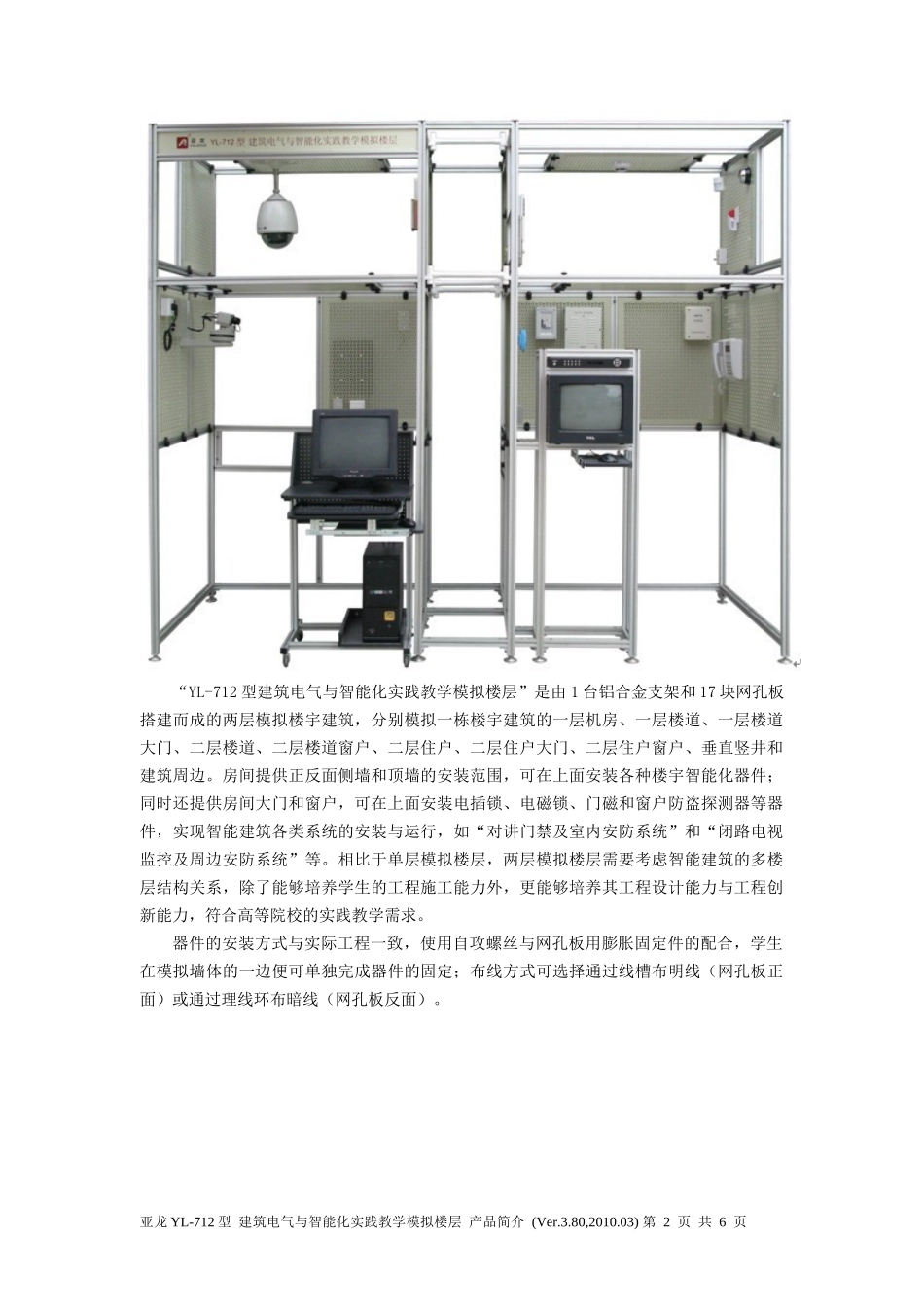

亚龙YL-712型建筑电气与智能化实践教学模拟楼层产品简介(对讲门禁及室内安防子系统)（闭路电视监控及周边安防子系统)(Ver.3.80,2010.03)中国·亚龙科技集团有限公司浙江亚龙教育装备股份有限公司1、设备概述“YL-712型建筑电气与智能化实践教学模拟楼层”是由1台铝合金支架和17块网孔板搭建而成的两层模拟楼宇建筑，分别模拟一栋楼宇建筑的一层机房、一层楼道、一层楼道大门、二层楼道、二层楼道窗户、二层住户、二层住户大门、二层住户窗户、垂直竖井和建筑周边。房间提供正反面侧墙和顶墙的安装范围，可在上面安装各种楼宇智能化器件；同时还提供房间大门和窗户，可在上面安装电插锁、电磁锁、门磁和窗户防盗探测器等器件，实现智能建筑各类系统的安装与运行，如“对讲门禁及室内安防系统”和“闭路电视监控及周边安防系统”等。相比于单层模拟楼层，两层模拟楼层需要考虑智能建筑的多楼层结构关系，除了能够培养学生的工程施工能力外，更能够培养其工程设计能力与工程创新能力，符合高等院校的实践教学需求。器件的安装方式与实际工程一致，使用自攻螺丝与网孔板用膨胀固定件的配合，学生在模拟墙体的一边便可单独完成器件的固定；布线方式可选择通过线槽布明线（网孔板正面）或通过理线环布暗线（网孔板反面）。亚龙YL-712型建筑电气与智能化实践教学模拟楼层产品简介(Ver.3.80,2010.03)第2页共6页2、外形尺寸铝合金支架尺寸：3010mm×1305mm×2550mm（长×宽×高）网孔板尺寸：750mm×600mm×35mm（长×宽×高）3、主体配置序号器件名称数量单位备注1铝合金支架1台2网孔板17块3计算机移动推车1台4圆钢凳1张5人字梯1把亚龙YL-712型建筑电气与智能化实践教学模拟楼层产品简介(Ver.3.80,2010.03)第3页共6页6配电箱1个7单相漏电保护开关1个8储物架1台9网孔板用膨胀固定件500个10理线环100个11紧固件、线材及专用工具1批12单相三位三级排插3个13单相一位二级插座2个14单相一位三级插座3个15明装86底座7个1618V直流开关电源1个1712V直流开关电源1个18门前铃1个19室内分机1台20电插锁1把21警铃1个22被动红外空间探测器1个23感烟探测器1个24燃气探测器1个25门磁开关1对26求助按钮1个27层间分配器1个28室外主机1台29ID卡4张30电磁锁1把31电磁锁控制器1个32开门按钮1个33联网器1个34管理中心机1台35通讯转换模块1个36通讯电缆1条37对讲门禁监控管理软件1套38彩色监视器1台39硬盘录像机1台40硬盘1个41交换机1个42网络跳线1条亚龙YL-712型建筑电气与智能化实践教学模拟楼层产品简介(Ver.3.80,2010.03)第4页共6页43网络视频监控管理软件1套44变速球1台45一体机芯1台46枪型摄像机1台47自动光圈镜头1个48室内全方位云台1台49智能解码器1个50红外摄像机1台51摄像机支架1个52拾音器1个53主动红外对射探测器1对54被动红外幕帘探测器1个55声光警号1个备注：计算机另选配。4、实践项目(1)认识和熟悉各种楼宇智能化器件(2)各种墙体器件的对应区域位置安装(3)电插锁、电磁锁和门磁等门上器件的安装和调试(4)掌握对讲门禁及室内安防系统的结构和原理(5)对讲门禁及室内安防系统的接线、布线和调试(6)对讲门禁监控管理软件的操作与事故演习(7)基于两层楼层的对讲门禁及室内安防系统的系统结构项目设计(8)掌握闭路电视监控及周边安防系统的结构和原理(9)闭路电视监控及周边安防系统的接线、布线和调试(10)网络视频监控管理软件的操作与事故演习(11)基于两层楼层的闭路电视监控及周边安防系统的系统结构项目设计亚龙YL-712型建筑电气与智能化实践教学模拟楼层产品简介(Ver.3.80,2010.03)第5页共6页附录一、2009年“亚龙杯”全国大学生智能建筑工程实践技能竞赛（本科组）2009年4月25日上午，由高等学校建筑环境与设备工程专业指导委员会主办、盐城工学院承办、亚龙科技集团有限公司协办的2009年“亚龙杯”全国大学生智能建筑工程实践技能竞赛本科组比赛在盐城工学院隆重举行。国家住房和城乡建设部、教育部、高等学校建筑环境与设备工程专业指导委员会、联合国教科文产学合作教席理事会、江苏省教育厅、盐城市人民政府、亚龙科技集团董事长陈继权以及竞赛组委会、专家委员会成员、来自全国24所高校参赛代表队和盐城工学院电气学院师生代表共600余人出席了开幕式。亚龙YL-712型建筑电气与智能化实践教学模拟楼层产品简介(Ver.3.80,2010.03)第6页共6页
