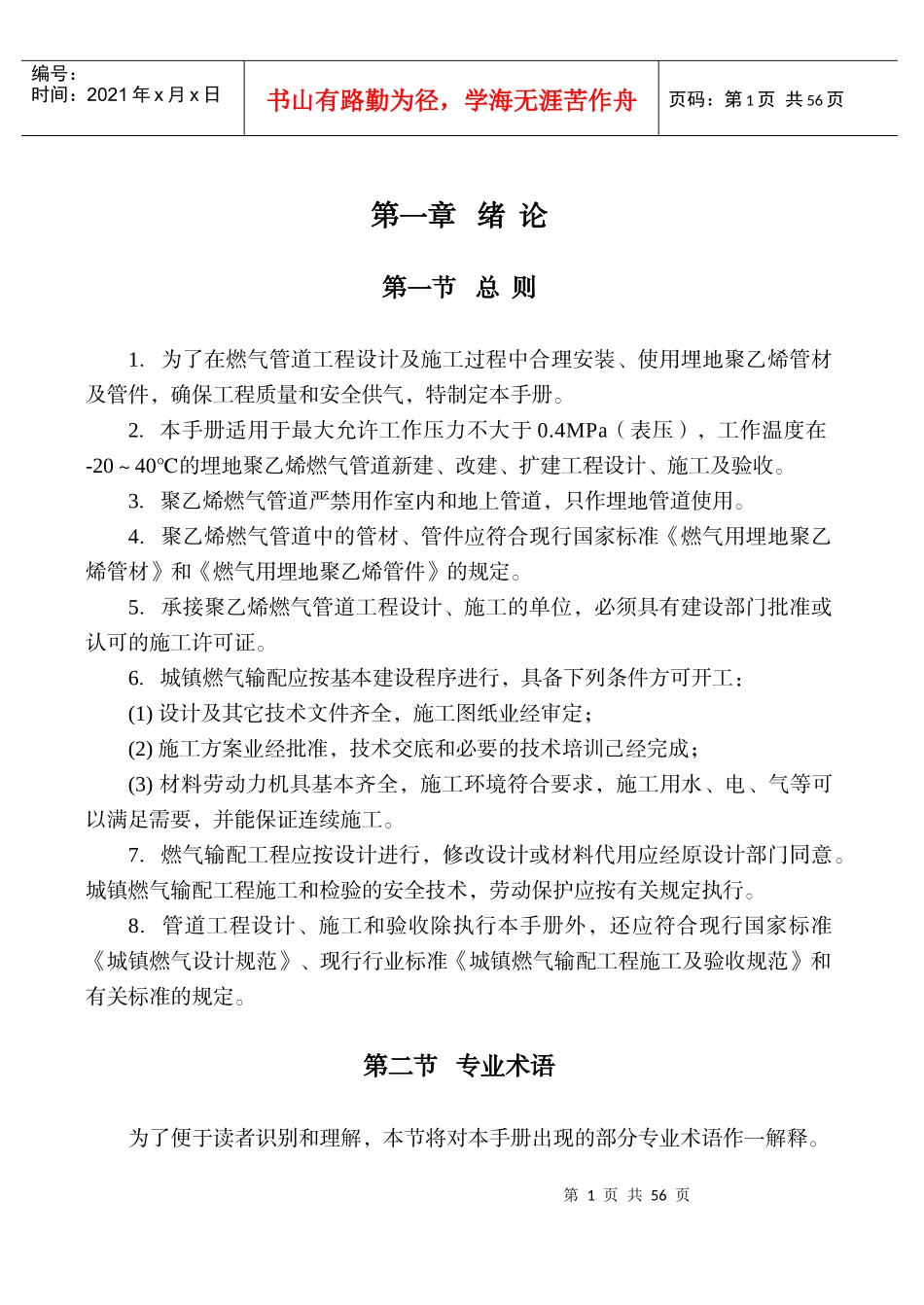

第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页第一章绪论第一节总则1．为了在燃气管道工程设计及施工过程中合理安装、使用埋地聚乙烯管材及管件，确保工程质量和安全供气，特制定本手册。2．本手册适用于最大允许工作压力不大于0.4MPa（表压），工作温度在-20～40℃的埋地聚乙烯燃气管道新建、改建、扩建工程设计、施工及验收。3．聚乙烯燃气管道严禁用作室内和地上管道，只作埋地管道使用。4．聚乙烯燃气管道中的管材、管件应符合现行国家标准《燃气用埋地聚乙烯管材》和《燃气用埋地聚乙烯管件》的规定。5．承接聚乙烯燃气管道工程设计、施工的单位，必须具有建设部门批准或认可的施工许可证。6．城镇燃气输配应按基本建设程序进行，具备下列条件方可开工：(1)设计及其它技术文件齐全，施工图纸业经审定；(2)施工方案业经批准，技术交底和必要的技术培训己经完成；(3)材料劳动力机具基本齐全，施工环境符合要求，施工用水、电、气等可以满足需要，并能保证连续施工。7．燃气输配工程应按设计进行，修改设计或材料代用应经原设计部门同意。城镇燃气输配工程施工和检验的安全技术，劳动保护应按有关规定执行。8．管道工程设计、施工和验收除执行本手册外，还应符合现行国家标准《城镇燃气设计规范》、现行行业标准《城镇燃气输配工程施工及验收规范》和有关标准的规定。第二节专业术语为了便于读者识别和理解，本节将对本手册出现的部分专业术语作一解释。第2页共56页第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页1.对接焊机压力在对接焊机的压力显示装置上指示的压力，表示施加到管材或管件端部的界面接触力。2.界面接触力在对接焊过程中，管材或管件熔接表面之间的力。当对接焊机带有液压源时，该力通常被表示为施加的油缸压力。对这样的机器，要提供一个专门的对照表，以给出实际的接触面处的压力与压力计指示压力的关系。3.间隙两个物体外部极限之间的最短距离。4.拖动阻力可动夹具开始移动时固定在夹具上的管材的重量所产生的摩擦阻力（最大阻力），或移动过程中出现的摩擦阻力（动态阻力）。5.电熔焊机按电熔管件制造商的规定，实现电压或电流、时间或能量等焊接参数输出，执行焊接周期的装置6.接缝压力管材对接过程中，管材界面的压力。7.土壤覆盖层工程完工后，埋地管材顶部与正常地面之间的垂直距离。8.吹扫燃气管道、设备在投产或维修前清除其内部剩余气体和污垢物的工艺。9.放散将管道和设备内的空气、燃气或混合气体安全地排放。第3页共56页第2页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共56页第二章公司产品简介浙江中财管道科技股份有限公司是管材、管件配套齐全的燃气管道产品生产企业，这在国内同行业是极少的。中财PE产品的起点高，发展迅速，生产设备是从德国进口的先进的克劳斯玛菲生产线以及从英国MSA公司引进的全自动电熔管件布线机，原料采用目前国际上先进的聚乙烯树脂混合料。一流的设备和原料是中财能够生产出一流的产品根本保证，加之完善的售前、售中、售后一条龙的服务体系，将最大可能地满足顾客的需求。本章节将对我公司的产品作一简要的介绍。一、执行标准(1)我公司的PE燃气管管材执行国家标准GB15558.1，且符合欧洲标准prEN1555-2及国际标准ISO4437；(2)我公司的PE燃气管管件执行国家标准GB15558.2，且符合欧洲标准prEN1555-3及国际标准ISO8085-3。二、产品种类1．管材我公司的燃气管材颜色为黑色,表面有醒目的黄色色条.我公司的PE80燃气管管材分SDR11和SDR17.6两种系列。SDR11表示管材的公称外径de与管材壁厚e的比值为11，工作压力为不大于0.4MPa；同样SDR17.6表示管材的公称外径de与管材壁厚e的比值为17.6，该系列管材工作压力不大于0.2MPa。第4页共56页第3页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共56页产品规格分常用规格和非常用规格,具体如下表：表2.1产品规格单位：mm各种规格型号D32D40D50D63D75D90D110D125D140D160D180D200D225D250D280D315D355D400管材长度一般为6米、9米、12米,...
