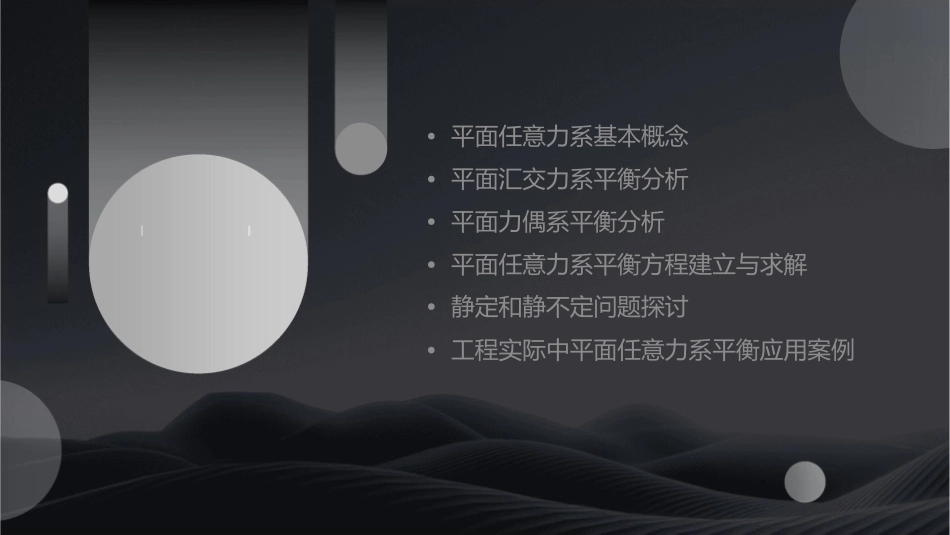

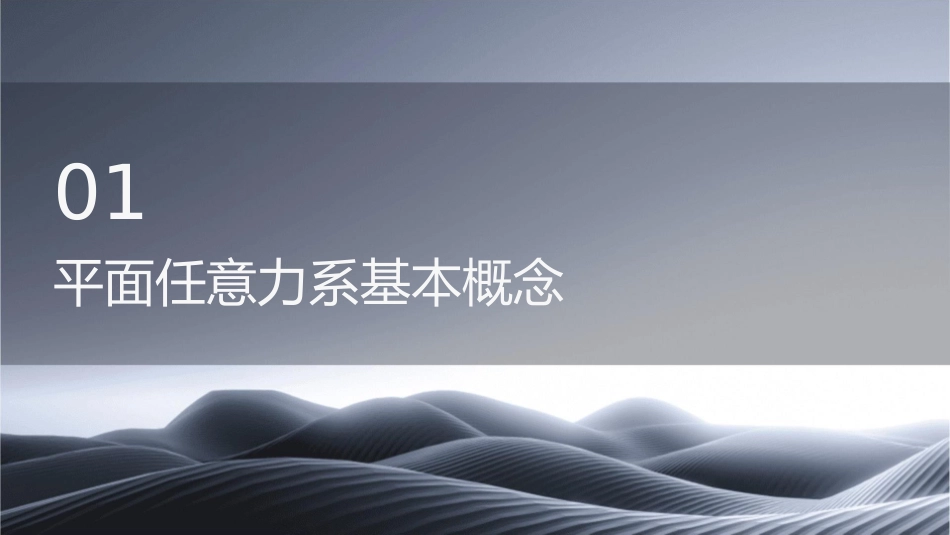

•平面任意力系基本概念•平面汇交力系平衡分析•平面力偶系平衡分析•平面任意力系平衡方程建立与求解•静定和静不定问题探讨•工程实际中平面任意力系平衡应用案例01平面任意力系基本概念力与力系定义力物体间相互作用的机械力，具有大小、方向和作用点三要素。力系作用于物体上的一组力，按其作用效果可分为平衡力系和非平衡力系。平面任意力系分类010203汇交力系平行力系一般力系所有力作用线交于一点的力系，可用合力表示。所有力作用线相互平行的力系，可用合力矩表示。不满足上述两种条件的任意力系，需用多个平衡方程求解。平衡状态与条件平衡状态物体相对于地球保持静止或匀速直线运动的状态。平衡条件平面任意力系平衡的充分必要条件是合力为零和合力矩为零。具体可表达为：∑Fx=0,∑Fy=0,∑M=0。其中，Fx和Fy分别为x轴和y轴方向上的分力之和，M为各力对某点O的力矩之和。02平面汇交力系平衡分析汇交力系合成与分解力系合成多个力的矢量和，可以用平行四边形法则或三角形法则求解。力系分解一个力可以分解为多个力的矢量和，分解方式不唯一，需根据实际需要进行选择。汇交力系平衡条件及应用平衡条件汇交力系的合力为零，即∑Fx=0，∑Fy=0。应用场景用于解决工程实际问题，如桥梁、建筑、机械等结构的平衡问题。汇交力系平衡方程解法平衡方程建立根据平衡条件和已知量建立平衡方程。解法可以采用解析法或图解法进行求解。解析法需联立方程求解，图解法需作出力图并求解。03平面力偶系平衡分析力偶及力偶矩概念引入力偶定义两个大小相等、方向相反、作用线平行但不重合的力组成的力系。力偶矩概念力偶中两个力对某点O的矩的代数和，称为力偶对点O的矩，简称力偶矩。平面力偶系合成与分解方法平面力偶系合成多个力偶可以合成为一个合力偶，合力偶矩等于各分力偶矩的代数和。平面力偶系分解一个合力偶可以分解为多个分力偶，分解方式不唯一。平面力偶系平衡条件及应用平面力偶系平衡条件平面力偶系平衡的充分必要条件是合力偶矩等于零。应用实例利用平面力偶系平衡条件求解物体在多个力偶作用下的平衡问题。例如，机械零件在力偶作用下的应力分析、桥梁在风力作用下的稳定性分析等。04平面任意力系平衡方程建立与求解平面任意力系简化原理和方法力系简化目的力系简化原理简化结果将复杂的平面任意力系简化为简单的等效力系，便于求解平衡问题。利用力的平移定理和合力矩定理，将力系中的各力向同一点平移，并求出合力及合力矩。得到一个主矢和一个主矩，两者共同决定原力系的平衡状态。平面任意力系平衡方程建立过程受力分析对研究对象进行受力分析，画出受力图，并确定各力的方向和作用点。选择研究对象根据需要求解的平衡问题，选择适当的物体或系统作为研究对象。建立平衡方程根据平面任意力系的平衡条件，建立两个独立的平衡方程，分别表示合力为零和合力矩为零。平衡方程求解技巧与实例分析求解技巧实例分析选择合适的未知量，将平衡方程转化为代数方程进行求解；利用力的分解和合通过具体实例，演示平衡方程的求解过程，包括受力分析、建立平衡方程、求解未知量等步骤。同时，强调实际应用中需要注意的问题和难点。VS成方法，将复杂力系简化为简单力系进行求解。05静定和静不定问题探讨静定问题特点及解决方法静定问题特点解决方法未知量数目与方程数目相等，系统处于静平衡状态，约束反力和内力可唯一确定。利用平衡条件建立方程，求解未知量。适用于简单结构和规则荷载情况。静不定问题分类和判断依据要点一要点二静不定问题分类判断依据根据未知量数目与方程数目的差值，可分为一次静不定、未知量数目大于方程数目，或结构中存在多余约束，导致约束反力和内力不能唯一确定。需要通过变形协调条件或静力平衡条件建立补充方程进行求解。二次静不定等。静不定问题求解思路及实例分析求解思路实例分析利用平衡条件和变形协调条件建立补充方程，联立求解未知量。对于复杂结构或荷载情况，可采用力法、位移法等方法进行求解。以简单超静定结构为例，介绍如何利用力法或位移法进行求解。包括建立基本体系、确定多余未知量、建立补充方程、求解未知量等步骤。同时，需要注...
