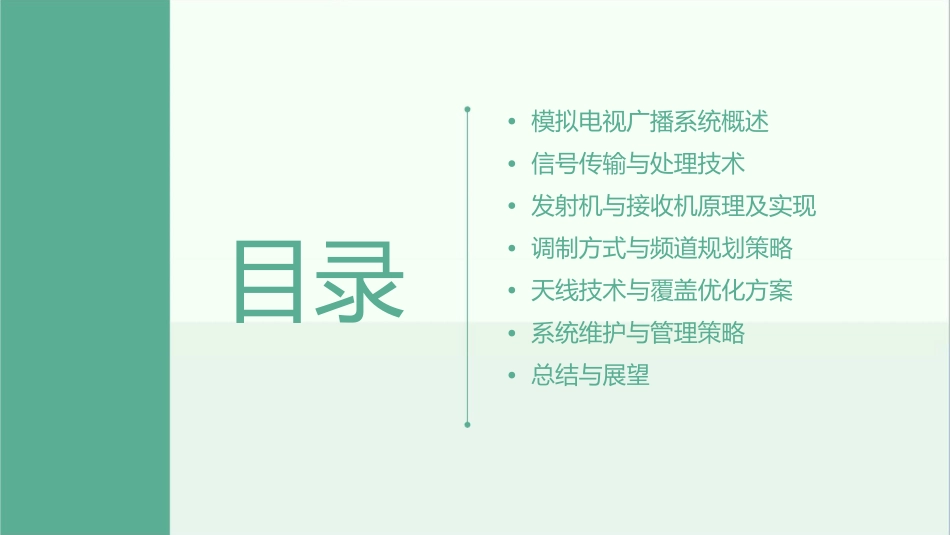

模拟电视广播系统课件•模拟电视广播系统概述•信号传输与处理技术•发射机与接收机原理及实现•调制方式与频道规划策略•天线技术与覆盖优化方案•系统维护与管理策略•总结与展望目录01模拟电视广播系统概述定义与发展历程定义模拟电视广播系统是一种以模拟信号传输电视节目的广播系统。发展历程从20世纪初期开始发展，经历了多个阶段，如机械电视、电子电视等，逐渐演变成现代的模拟电视广播系统。系统组成及工作原理系统组成包括信号发射端、传输网络、接收端和显示设备四个部分。工作原理在发射端将电视节目转换成模拟信号，通过传输网络传送到接收端，再经过处理和解码还原成原始电视节目，最后在显示设备上播放。应用领域与优势应用领域广泛应用于广播电视、教育、广告等领域，是人们获取信息、娱乐和学习的重要渠道。优势具有覆盖范围广、接收设备普及率高、节目内容丰富多样等优点，能够满足广大观众的需求。同时，模拟电视广播系统具有较高的兼容性和稳定性，能够保证节目的质量和稳定性。02信号传输与处理技术信号传输方式及特点有线传输通过电缆、光纤等有线媒介进行信号传输，具有传输稳定、抗干扰能力强的特点。无线传输通过无线电波进行信号传输，具有覆盖范围广、灵活性高的特点，但易受到电磁干扰和信号衰减的影响。信号处理技术模拟信号处理对模拟信号进行放大、滤波、调制等处理，以满足传输和接收的要求。数字信号处理将模拟信号转换为数字信号，利用数字技术进行压缩、编码、解码等处理，以提高信号质量和传输效率。传输损伤与补偿方法010203信号衰减补偿噪声干扰抑制失真校正针对信号在传输过程中的衰减，采用放大器、中继器等设备对信号进行补偿，以保证信号质量。通过滤波、降噪等技术手段，减少噪声对信号的干扰，提高信号的抗干扰能力。对信号在传输和处理过程中产生的失真进行校正，以恢复信号的原始质量。03发射机与接收机原理及实现发射机组成及工作原理发射机组成包括视频信号处理器、音频信号处理器、调制器、射频功率放大器等部分。工作原理将视频和音频信号进行预处理，通过调制器将其调制到高频载波上，再经过射频功率放大器放大后发送到天线进行发射。接收机组成及工作原理接收机组成包括天线、高频头、解调器、视频解码器、音频解码器等部分。工作原理天线接收发射机发送的信号，高频头将其放大并下变频为中频信号，再经过解调器解调出视频和音频信号，最后通过视频解码器和音频解码器还原成原始的视频和音频信号。发射与接收系统性能指标评价接收机性能指标包括接收灵敏度、选择性、失真度发射机性能指标等。包括输出功率、频率稳定度、调制制度等。系统性能指标包括信噪比、载噪比、误码率等，用于评价整个系统的性能优劣。04调制方式与频道规划策略调制方式选择及优缺点分析调幅制（AM）信号稳定，但易受干扰，音质较差。调频制（FM）音质好，抗干扰能力强，但信号易受多径效应影响。残留边带调幅（VSB）用于电视广播，可节省带宽，但解调复杂。频道规划策略及实施方法频道间隔频道分组频道复用确保相邻频道间有足够的保护带宽，避免相互干扰。将多个频道划分为一组，便于管理和运营。在不同地区重复使用相同频道，提高频谱利用率。典型案例分析•某地区模拟电视广播系统频道规划实例：分析该地区频道规划的背景、目标和约束条件，制定合理的频道规划方案，包括频道数量、频率分配、发射功率等参数的设置和调整。通过实际运营数据验证规划方案的有效性，并针对问题进行优化。05天线技术与覆盖优化方案天线类型选择及性能评估天线类型性能评估根据频率、极化方式和波束宽度等需求，选择合适的天线类型，如定向天线、全向天线等。通过测试天线的增益、驻波比、交叉极化比等指标，评估天线的性能是否满足系统要求。VS覆盖优化方案制定与实施覆盖需求分析优化方案制定方案实施根据模拟电视广播系统的覆盖需求，分析现有覆盖情况，确定覆盖优化目标。针对覆盖盲区、弱区和干扰区，制定具体的覆盖优化方案，如增加基站、调整天线角度、优化功率配置等。按照优化方案，组织实施覆盖优化工作，包括基站建设、天线调整、功率配置等。效果评估方法测...
