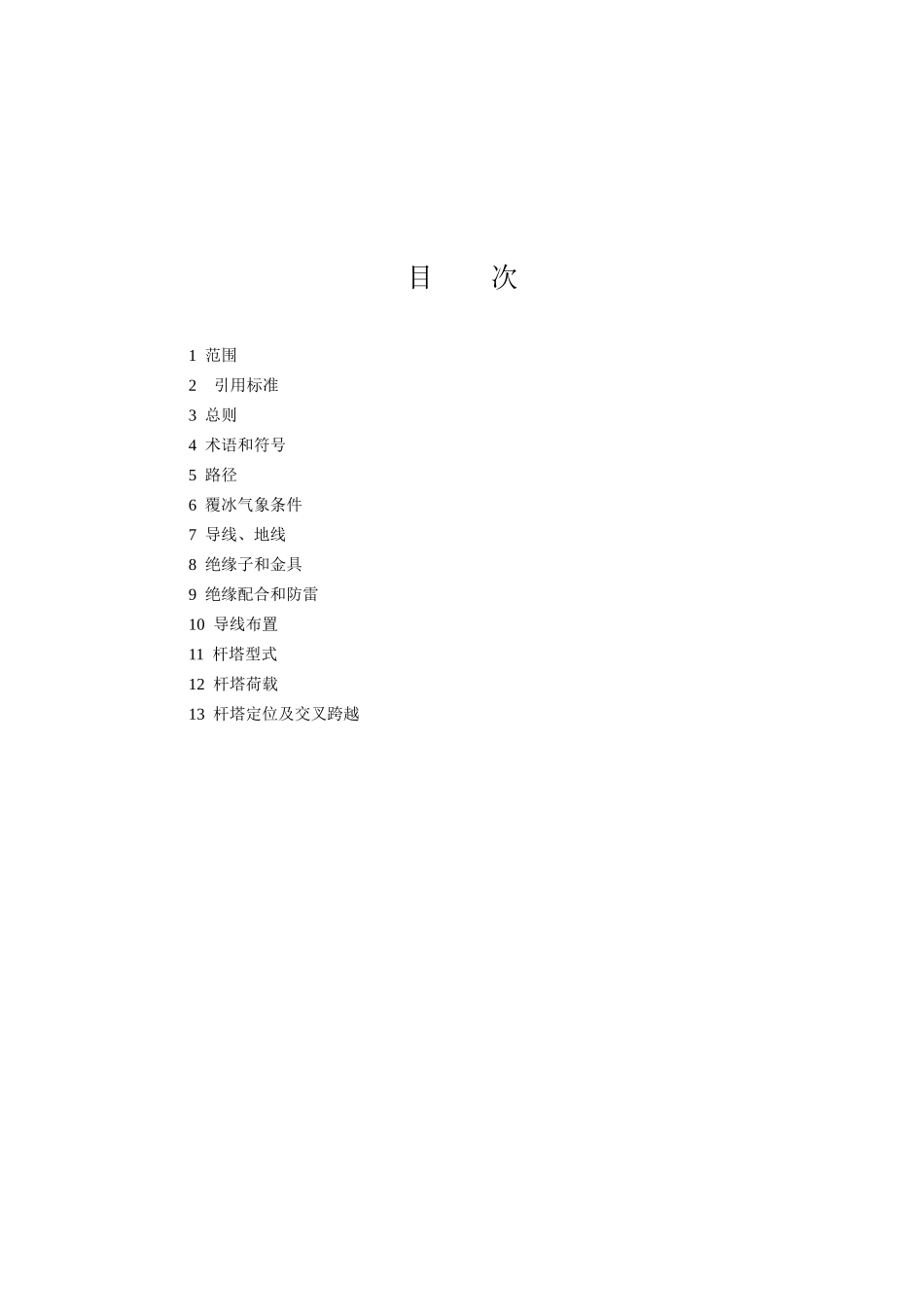

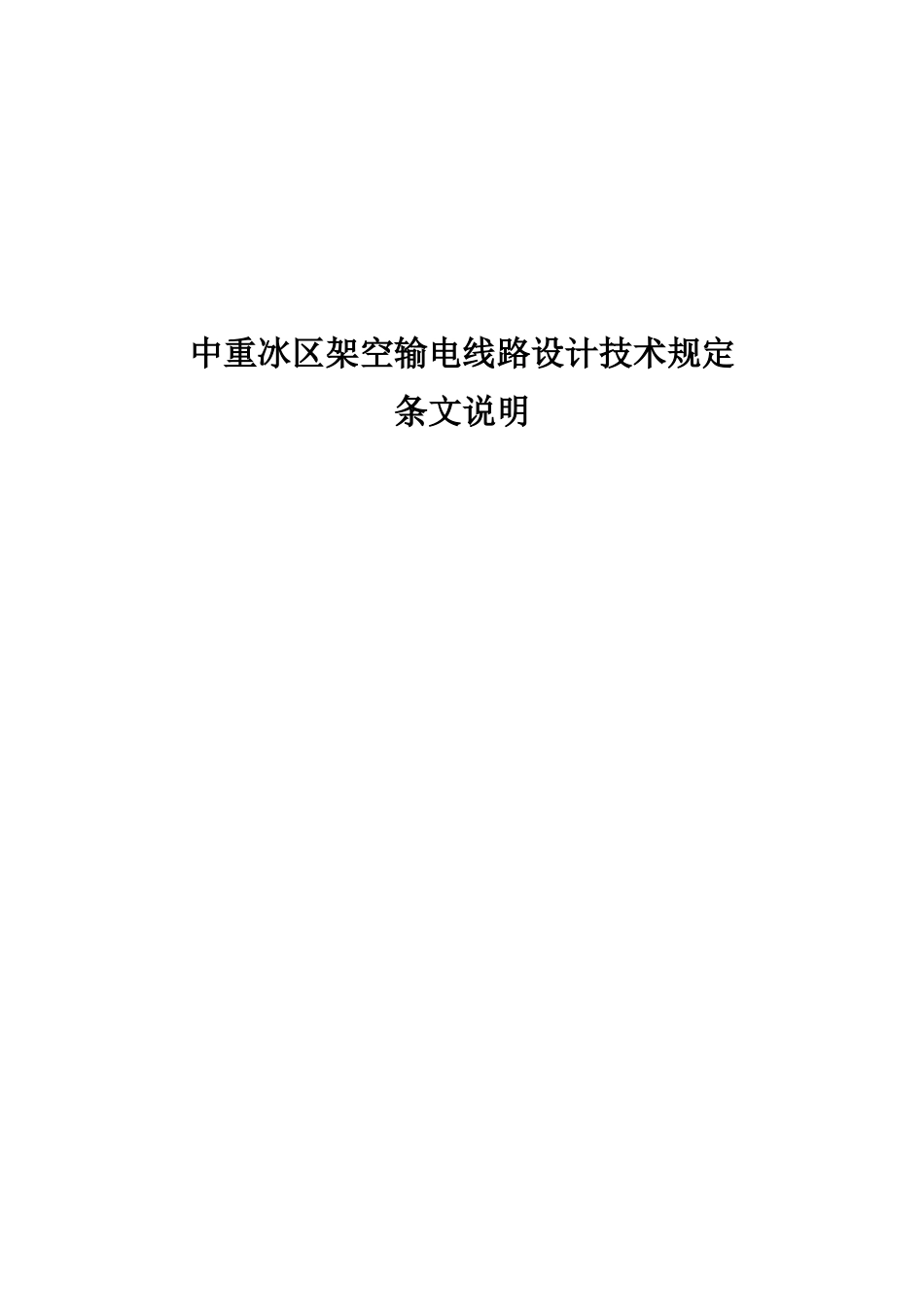

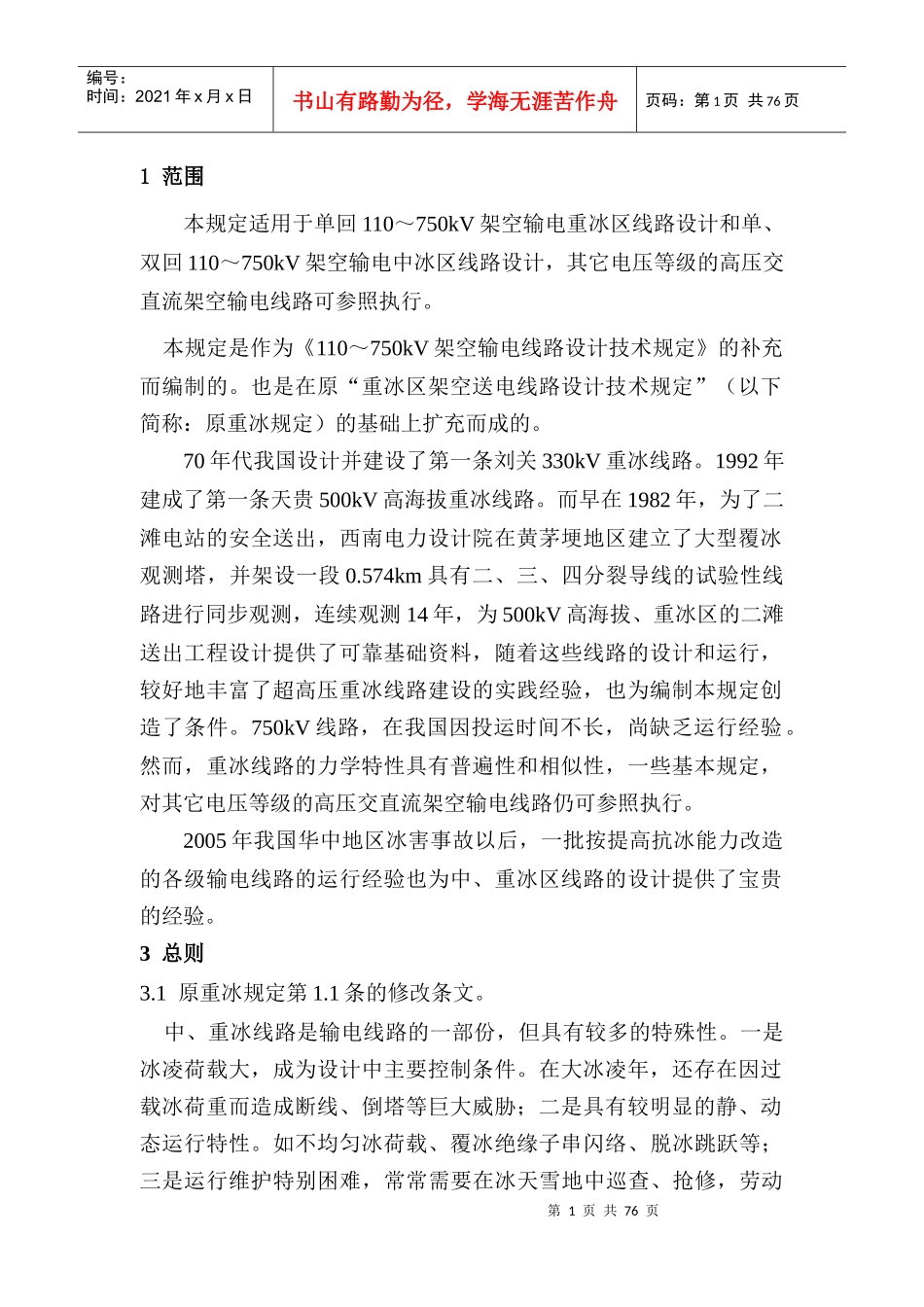

中重冰区架空输电线路设计技术规定条文说明目次1范围2引用标准3总则4术语和符号5路径6覆冰气象条件7导线、地线8绝缘子和金具9绝缘配合和防雷10导线布置11杆塔型式12杆塔荷载13杆塔定位及交叉跨越第1页共76页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共76页1范围本规定适用于单回110~750kV架空输电重冰区线路设计和单、双回110~750kV架空输电中冰区线路设计,其它电压等级的高压交直流架空输电线路可参照执行。本规定是作为《110~750kV架空输电线路设计技术规定》的补充而编制的。也是在原“重冰区架空送电线路设计技术规定”(以下简称:原重冰规定)的基础上扩充而成的。70年代我国设计并建设了第一条刘关330kV重冰线路。1992年建成了第一条天贵500kV高海拔重冰线路。而早在1982年,为了二滩电站的安全送出,西南电力设计院在黄茅埂地区建立了大型覆冰观测塔,并架设一段0.574km具有二、三、四分裂导线的试验性线路进行同步观测,连续观测14年,为500kV高海拔、重冰区的二滩送出工程设计提供了可靠基础资料,随着这些线路的设计和运行,较好地丰富了超高压重冰线路建设的实践经验,也为编制本规定创造了条件。750kV线路,在我国因投运时间不长,尚缺乏运行经验。然而,重冰线路的力学特性具有普遍性和相似性,一些基本规定,对其它电压等级的高压交直流架空输电线路仍可参照执行。2005年我国华中地区冰害事故以后,一批按提高抗冰能力改造的各级输电线路的运行经验也为中、重冰区线路的设计提供了宝贵的经验。3总则3.1原重冰规定第1.1条的修改条文。中、重冰线路是输电线路的一部份,但具有较多的特殊性。一是冰凌荷载大,成为设计中主要控制条件。在大冰凌年,还存在因过载冰荷重而造成断线、倒塔等巨大威胁;二是具有较明显的静、动态运行特性。如不均匀冰荷载、覆冰绝缘子串闪络、脱冰跳跃等;三是运行维护特别困难,常常需要在冰天雪地中巡查、抢修,劳动第2页共76页第1页共76页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共76页强度大且条件恶劣。所以,世界各国都慎重对待中、重冰线路的设计和建设。国际间建立了多个研究、交流的机构。如:建筑物大气覆冰国际研讨会,即:IWAIS。为促进各国间对冰雪问题的研究、总结与交流,从80年代开始,每2~3年召开一次。研讨建筑物(包括输电线路、电视塔、飞机等)覆冰机理、参数、荷载特性、检测技术、事故情况和防护措施等。国际电工委员会第11技术委员会(IECTC11),从70年代开始对冰凌荷载进行国际间广泛研讨,1991年提出了“架空输电线路荷载与强度”标准供试行,2003年在总结实践经验的基础上,进一步修订,提出了“Designcriteriaofoverheadtransmissionlines”(架空输电线路的设计标准),即IEC60826,2003-10(以下简称IEC规范),其中的6.3和6.4节专门论述覆冰及冰载取值,供各国参考。我国在经历了1954年湖南大冰凌年之后,对冰凌的危害性有了一定的认识。60年代,随着三线建设的发展,云、贵、川三省建设了多条重冰线路,在1968、1971等大冰凌年,出现不少冰害事故。1976年水电部规划设计院组织召开了全国第一次重冰线路设计及运行经验交流会,提出了“避、抗、融、防、改”五字建设方针,并着手编制“重冰区架空送电线路设计技术规定”,以指导和规范全国220kV及以下重冰线路的设计。在我国,从东北经中原到西南,线路冰害事故不断,尤以2005年2月华中地区出现罕见的冰凌,造成220~500kV线路大量倒塔和断线引发大面积停电。中国电力工程顾问集团公司要求在认真总结事故经验教训的基础,将重冰规定扩展到500kV和750kV线路,并提高重冰线路的设计水平。在76年全国重冰会议上,根据重冰线路的特性明确提出:电线设计冰厚20mm及以上的地区,称为重冰区,位于重冰区的线路即为重冰线路。第3页共76页第2页共76页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共76页2008年1~2月我国南方的冰害事故中,按10mm覆冰设计的线路事故(断线、倒塔)占90%以上,造成220~500kV交、直流线路大量倒塔和断线引发大面积停电。为提高线路的抗冰能力,减...
