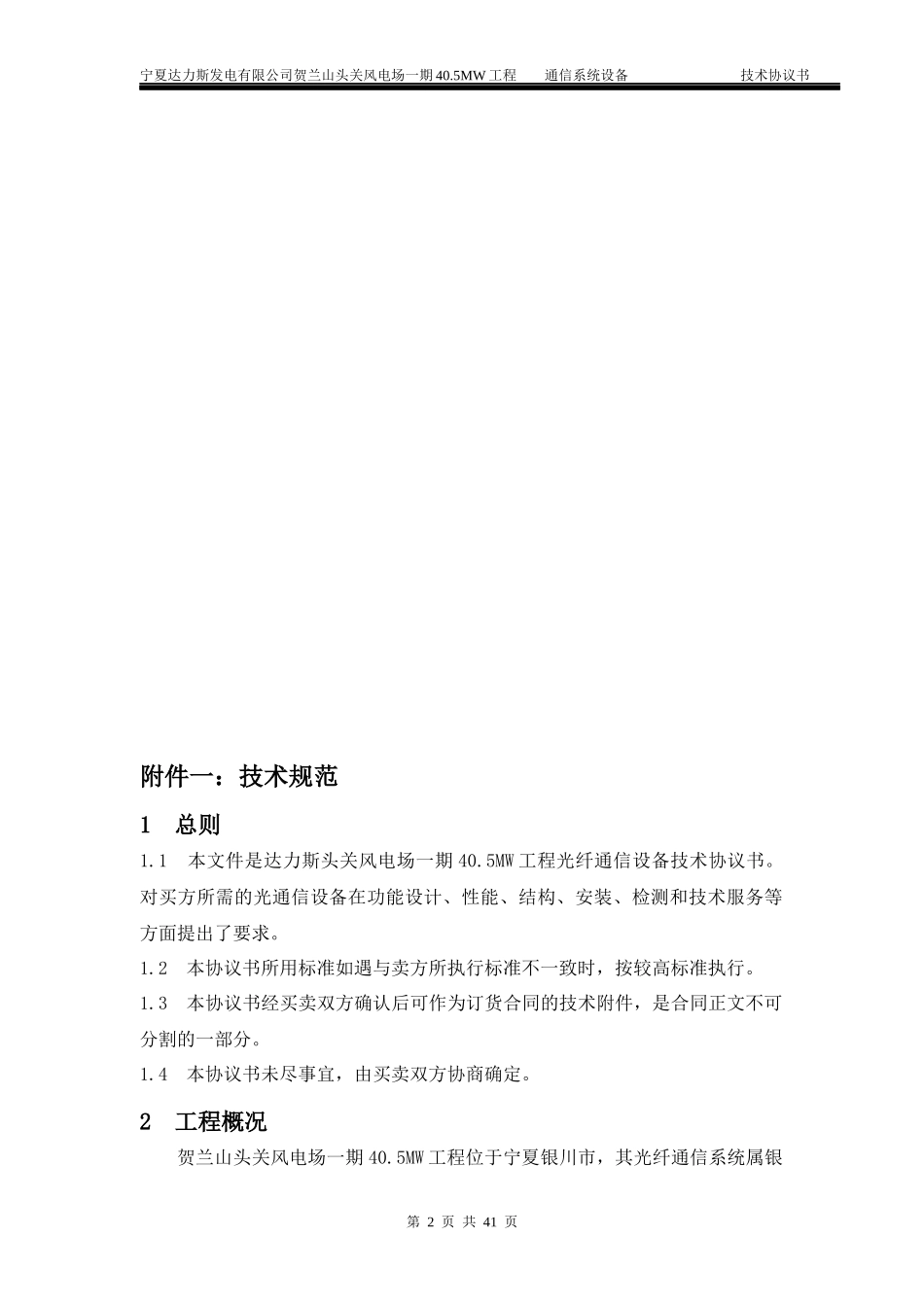

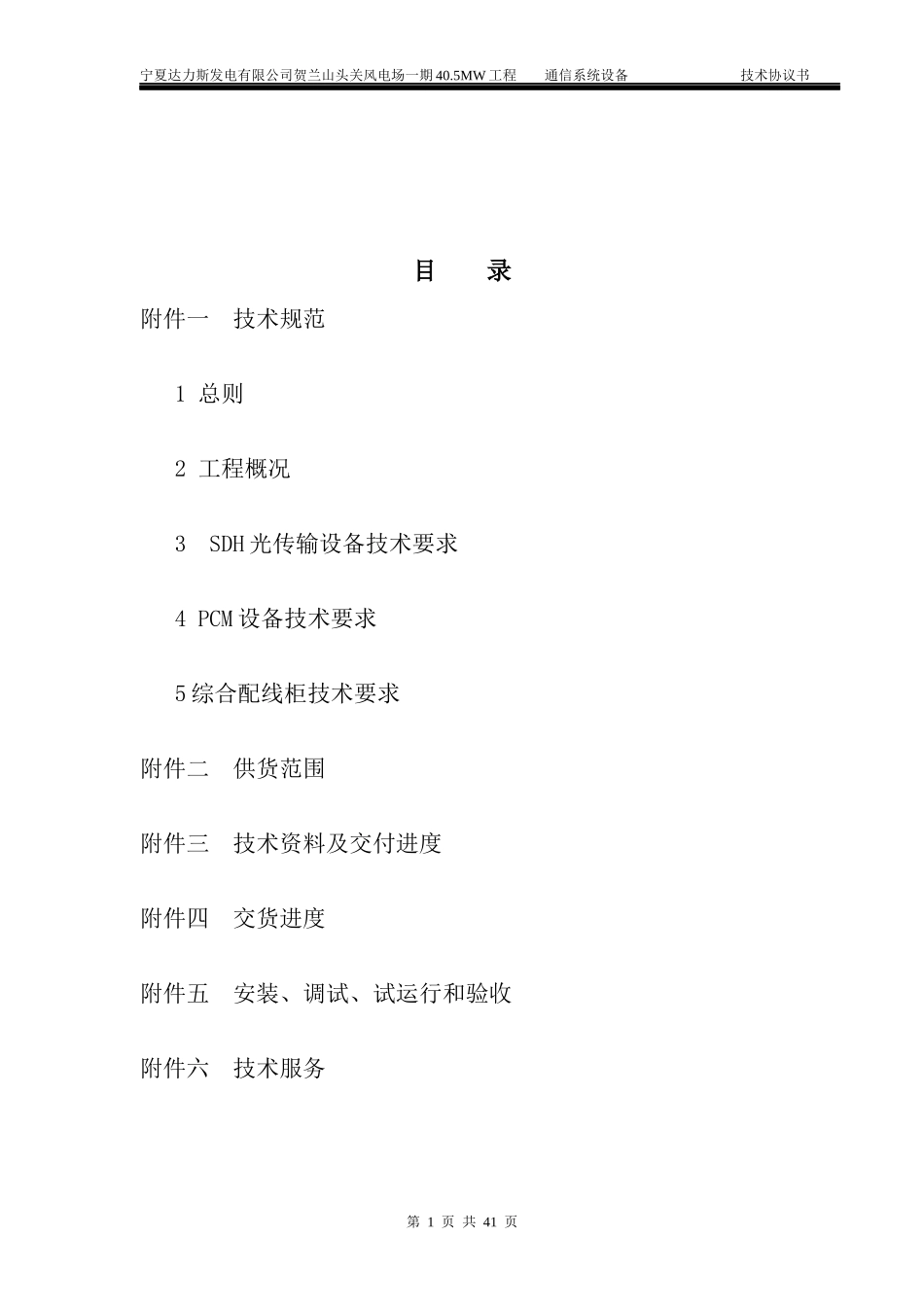

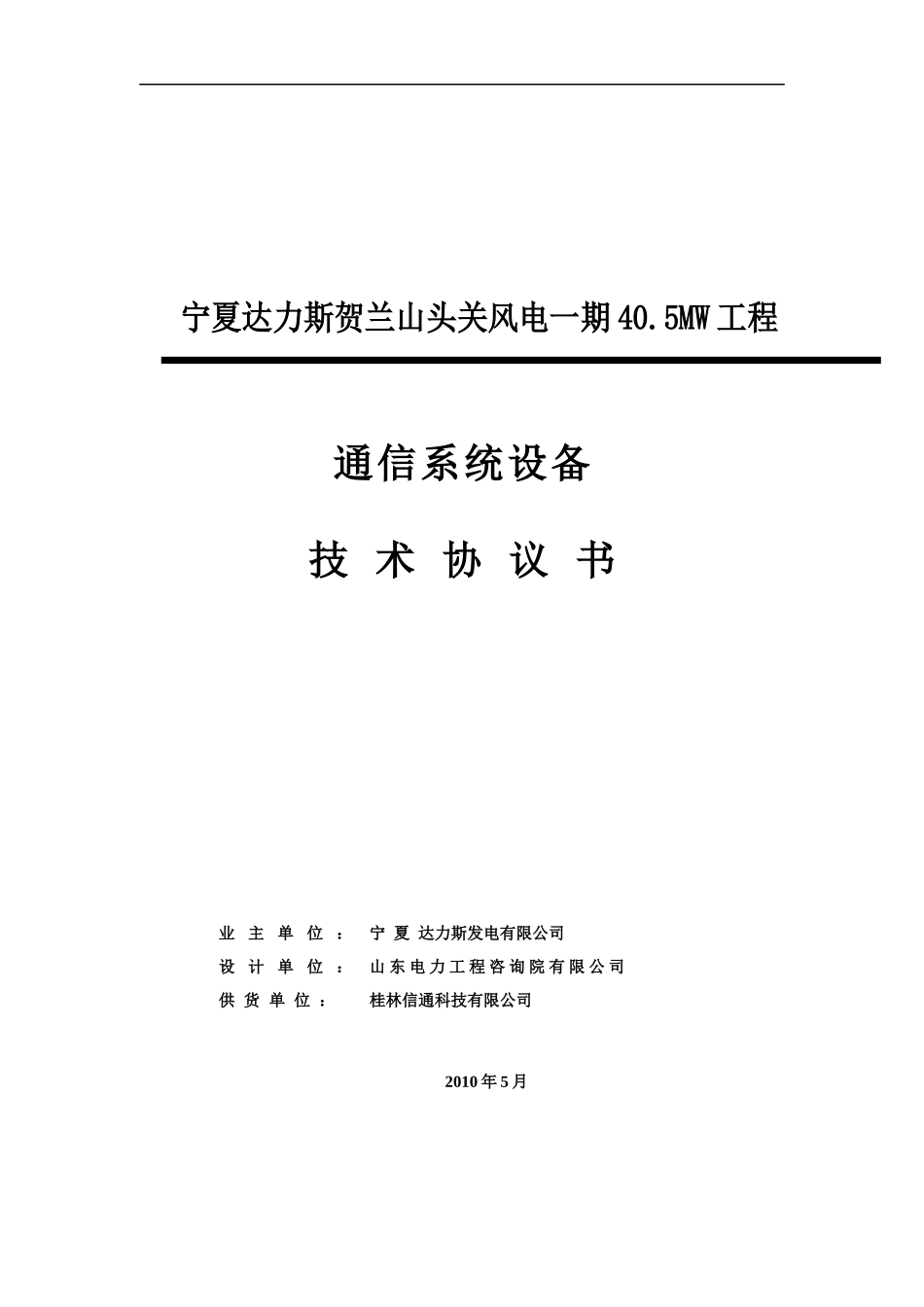

宁夏达力斯贺兰山头关风电一期40.5MW工程通信系统设备技术协议书业主单位：宁夏达力斯发电有限公司设计单位：山东电力工程咨询院有限公司供货单位：桂林信通科技有限公司2010年5月宁夏达力斯发电有限公司贺兰山头关风电场一期40.5MW工程通信系统设备技术协议书目录附件一技术规范1总则2工程概况3SDH光传输设备技术要求4PCM设备技术要求5综合配线柜技术要求附件二供货范围附件三技术资料及交付进度附件四交货进度附件五安装、调试、试运行和验收附件六技术服务第1页共41页宁夏达力斯发电有限公司贺兰山头关风电场一期40.5MW工程通信系统设备技术协议书附件一：技术规范1总则1.1本文件是达力斯头关风电场一期40.5MW工程光纤通信设备技术协议书。对买方所需的光通信设备在功能设计、性能、结构、安装、检测和技术服务等方面提出了要求。1.2本协议书所用标准如遇与卖方所执行标准不一致时，按较高标准执行。1.3本协议书经买卖双方确认后可作为订货合同的技术附件，是合同正文不可分割的一部分。1.4本协议书未尽事宜，由买卖双方协商确定。2工程概况贺兰山头关风电场一期40.5MW工程位于宁夏银川市，其光纤通信系统属银第2页共41页宁夏达力斯发电有限公司贺兰山头关风电场一期40.5MW工程通信系统设备技术协议书川地区光纤通信系统网络的组成部分。贺兰山头关风电场一期40.5MW工程受宁夏中调调度；至宁夏中调调度电话传输速率为64kbit/s；至宁夏中调远动信息主用通道采用数据网传输方式，传输速率为2Mbit/s，备用通道采用音频四线专用传输方式，传输速率为1200bit/s;至宁夏中调电能量数据信息通道主用通道采用数据传输方式，通道传输速率为2Mbit/s,备用通道采用音频四线专用传输方式，通道传输速率为9600bit/s。达力斯头关风电场一期40.5MW工程生产运行、设备维护及管理所需的信息传输通道主要由光纤通信传输网络来完成。本期工程建设达力斯头关风电场一期40.5MW工程变电站光传输端站1个，设备采用SDH制式，传输等级为STM-1，传输速率为155MBit/s。对宁夏中调配置一对PCM终端机及其相应的接口。同时，为了方便达力斯头关风电场一期40.5MW工程并网电站进出线光缆、数字单元、音频配线连接的方便、可靠，特配置一面综合配线柜。3SDH光传输设备技术要求3.1网络性能要求3.1.1国内数字传输模型假设参考数字通道（HRDP）长度为6900km。假设参考数字段（HRDS）长度为420km。3.1.2系统误码指标3.1.2.1420km假设参考数字段的误码指标，不劣于表3.1.2.1的指标（测试时间不少于一个月）。表3.1.2.1420km数字段误码指标速率(kbit/s)204834368/44736139264/1555206220802488320ESR2.02E-53.78E-58.06E-53.24E-041.28E-03SESR1.01E-61.01E-61.01E-61.01E-61.01E-6BBER1.01E-71.01E-71.01E-75.04E-85.04E-83.1.2.2实际数字段误码指标，按表3.1.2.1的指标值乘以数字段长度与420km之比进行计算并较其劣化10倍后满足要求。3.1.3抖动指标第3页共41页宁夏达力斯发电有限公司贺兰山头关风电场一期40.5MW工程通信系统设备技术协议书3.1.3.1SDH抖动指标要求a.SDH网络接口容许的最大输出抖动SDH网络接口的最大容许的输出抖动不超过表3.1.3.1a中所规定的数值。滤波器频响按20dB／10倍频程滚降，低频部分按60dB／10倍频程滚降，测量时间为60s。括号中数值为数字段要求。表1.1.3.1aSDH网络接口最大容许输出抖动速率网络接口限值测量滤波器参数(kbit/s)B1UIppB2UIppf1f3f4f1-f4f3-f4STM-1(电)1.5(0.75)0.075(0.075)500Hz65kHz1.3MHzSTM-1(光)1.5(0.75)0.15(0.15)500Hz65kHz1.3MHzSTM-4(光)1.5(0.75)0.15(0.15)1kHz250kHz5MHzSTM-16(光)1.5(0.75)0.15(0.15)5kHz1MHz20MHzSTM-64(光)1.5(0.75)0.15(0.15)20kHz4MHz80MHzb.SDH设备的输入口的抖动和漂移容限SDH设备的输入口容许的正弦调制输入抖动和漂移,符合图3.1.3.1b和表3.1.3.1b的规定容限。抖动和漂移幅度UIppA0A1A2A3A40抖动频率f0f12f11f10f9f8f1f2f3f4图3.1.3.1bSDH设备输入抖动和漂移容限表3.1.3.1bSDH设备输入抖动和漂移容限的参数STM抖动幅度频率第4页共41页宁夏达力斯发电有限公司贺兰山头关风电场一期40.5MW工程通信系统设备技术协议书等级A0(18us)A1(2us)A2(0....
