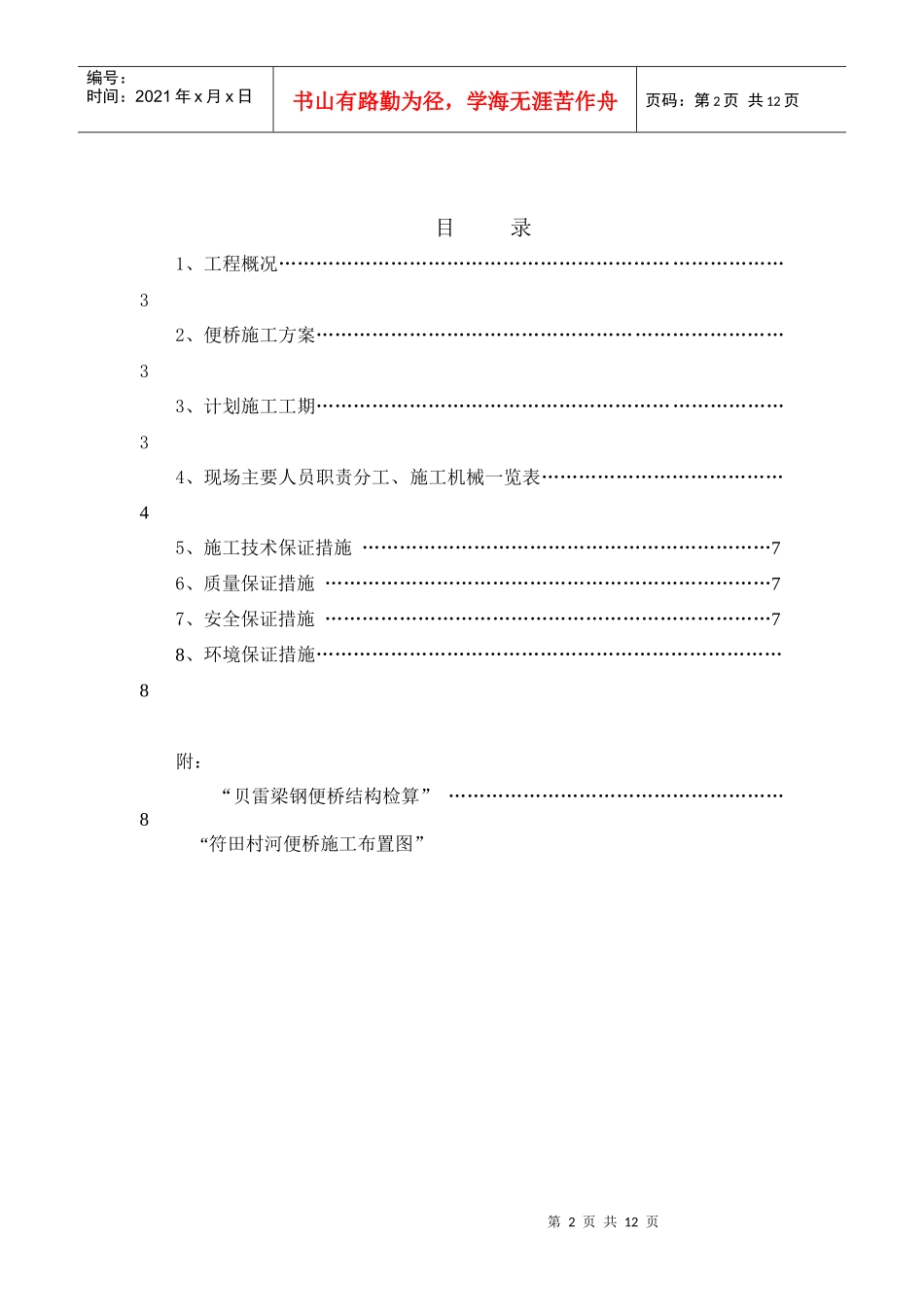

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页醴茶高速公路第五合同段符田村河便桥施工方案云南第二公路桥梁工程有限公司醴茶高速公路第五合同段项目部编制2010年2月第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页目录1、工程概况………………………………………………………………………32、便桥施工方案…………………………………………………………………33、计划施工工期…………………………………………………………………34、现场主要人员职责分工、施工机械一览表…………………………………45、施工技术保证措施…………………………………………………………76、质量保证措施………………………………………………………………77、安全保证措施………………………………………………………………78、环境保证措施…………………………………………………………………8附：“贝雷梁钢便桥结构检算”………………………………………………8“符田村河便桥施工布置图”第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页醴茶高速公路第五合同段符田村河便桥施工方案一、工程概况为了满足工程施工需要，根据本合同段工程实际情况，沿主线路基全线拉通纵向便道。纵向便道在K30+375~K30+400位置跨过符田村河道，在此河道上建便桥一座跨过，便桥长约24m，桥面宽4.5m。便桥两侧设防护栏杆，采用片石砼浇筑扩大基础作为桥台，上部结构采用贝雷和型钢的组合结构。二、便桥施工方案便桥主梁拟采用贝雷桁架六片单层拼装而成，桁架间距0.45m，跨度为24m，纵向每2m间距采用20号槽钢剪刀支撑架连成整体；分配横梁采用I22a型工字钢，间距为0.75m；纵梁采用[20a槽钢，并排竖放在横梁上，间距35cm；基础采用扩大基础。1、施工组织为优质高效地完成临时便桥工程的施工任务，我部设一名前场施工总负责人，下设安环、生产、技术、质检、材料等部门相互协作。便桥施工拟分为四个作业组，即便桥材料准备组、便桥材料运输组、桥台作业组和便桥上部施工作业组。便桥材料准备组主要负责两个作业面施工便桥用材料的加工，拟定每班6人；便桥材料运输组主要负责两个作业面施工便桥所用材料的运输，拟定每班6人，桥台施工作业组负责桥台施工，拟定每班6人；便桥上部作业组负责贝雷梁的搭设、安装及桥面系的完善工作，每个作业面拟定8人。每个作业队组设组长各一名。另外还拟定测量组2人，；质检人员1人，施工员1人；安全人员1人。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页2、便桥施工工序①根据便道的走向、河道的宽度对现场进行测量放线，确定桥墩位置。②按测量放线的位置进行施工，开挖桥墩基础。③便桥基础采用C25片石混凝土基础，分层浇注混凝土基础。④待桥墩成型之后，24米贝雷片便桥用25吨吊车吊装安装：沿纵向两侧各布置三榀贝雷片，便桥主梁横向铺设22号工字钢，用骑马螺栓与贝雷片主玄杆固定，纵向铺设10号槽钢，桥面铺设10mm厚钢板，并对面层进行防滑处理.⑤桥面两侧设置1m高的防护栏并在桥两头设置超限标牌、警示牌，明示钢便桥载重吨位（总重不得超50吨）、行车速度（限速5公里/小时），前后两车间距大于30米的内容。3、便桥施工方法基坑开挖采用挖掘机进行，开挖完毕后，人工围堰挡水，配合把基底松散的渣土清除，用抽水泵抽干水后再进行砼浇筑。混凝土浇注采用分层连续浇注分层厚度为30cm，采用插入式振捣器密实。台身砼同基础一起浇筑，台身顶面预埋贝雷片铰接支座钢板。贝雷梁的拼装：用QY25吊车吊起贝雷片人工配合拼装。人工控制吊起的贝雷片放在已装好的贝雷梁后面，并与其成一直线，两人用木棍穿过节点板将贝雷梁前端抬起，下弦销孔对准后，插入销栓，然后再抬起贝雷梁后端，插入上弦销栓并设保险插销。贝雷拼装按组进行，每次拼装一组贝雷（横向三排），每组贝雷长24m，贝雷片间用花架连接好。拼装在后场进行。贝雷梁架设：吊车将拼装好的贝雷梁吊起进行架设，用钢销轴把贝雷梁...
