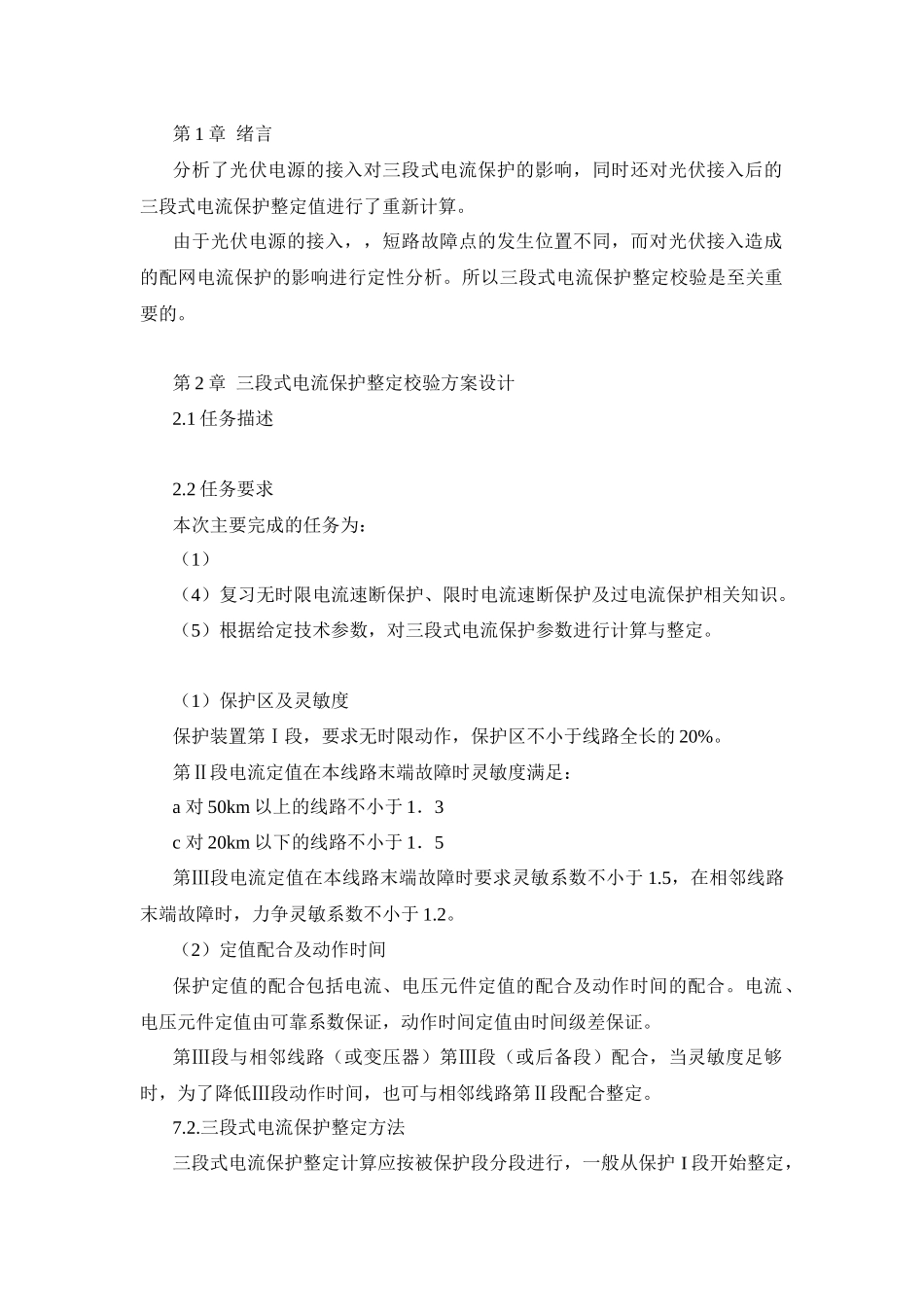

第1章绪言分析了光伏电源的接入对三段式电流保护的影响，同时还对光伏接入后的三段式电流保护整定值进行了重新计算。由于光伏电源的接入，，短路故障点的发生位置不同，而对光伏接入造成的配网电流保护的影响进行定性分析。所以三段式电流保护整定校验是至关重要的。第2章三段式电流保护整定校验方案设计2.1任务描述2.2任务要求本次主要完成的任务为：（1）（4）复习无时限电流速断保护、限时电流速断保护及过电流保护相关知识。（5）根据给定技术参数，对三段式电流保护参数进行计算与整定。（1）保护区及灵敏度保护装置第Ⅰ段，要求无时限动作，保护区不小于线路全长的20%。第Ⅱ段电流定值在本线路末端故障时灵敏度满足：a对50km以上的线路不小于1．3c对20km以下的线路不小于1．5第Ⅲ段电流定值在本线路末端故障时要求灵敏系数不小于1.5，在相邻线路末端故障时，力争灵敏系数不小于1.2。（2）定值配合及动作时间保护定值的配合包括电流、电压元件定值的配合及动作时间的配合。电流、电压元件定值由可靠系数保证，动作时间定值由时间级差保证。第Ⅲ段与相邻线路（或变压器）第Ⅲ段（或后备段）配合，当灵敏度足够时，为了降低Ⅲ段动作时间，也可与相邻线路第Ⅱ段配合整定。7.2.三段式电流保护整定方法三段式电流保护整定计算应按被保护段分段进行，一般从保护I段开始整定，后面各段按上下级配合关系进行配合整定，。7.2.1瞬时电流速断保护整定瞬时电流速断保护按照躲过本线路末端最大三相短路电流整定；对多电源网络，无方向的电流速断保护定值按躲过线路两侧母线最大三相短路电流整定。对双回路，应以单回路运行作为计算的运行方式；对环网线路，应以开环方式作为计算的运行方式。保护动作范围要求在常见运行大方式下能有保护范围，即出口短路的灵敏系数。按规程规定，三相短路的灵敏系数不小于1时即可投运。电流速断的保护范围限定在本段线路上，即不延伸至下一段，。7.2.2限时电流速断保护整定限时电流速断要保护全线路，在线路末端短路时它动作。那么在下一线路始端短路时，保护也能起动，即保护区将伸延至下一线路的一部分。本线路限时电流速断保护的电流定值应与相邻线路保护的电流定值配合。7.2.3定时限过电流保护整定定时限过电流保护按照躲过最大负荷电流进行整定，最大负荷电流的计算应考虑常见运行方式下可出现的最严重情况，如双回路中一回路断开、环网解环等。同时电流定值还应与相邻线路的延时段保护或过电流保护取得配合。。7.3设计总结输电线路通常采用三段式电流保护，它动作迅速，但不能保护线路的全长；带时限电流速断保护作为本线路首段的近后备，本线路末端的主保护。式中，t1为1号（电动机）保护的动作时间；t2为2号（变压器）保护的动作时间；t3为3号（线路B-C）保护的动作时间。故t4在实际上应取其中最大的一个。这种保护的动作时限，经整定计算确定后，即由专门的时间继电器予以保证，起动作时限与短路电流的大小无关，因此称之为定时限过流保护。从图3-4中也可以看到，处于电网最终端附近的保护装置（如保护1和2），其过流保护的动作时限并不长，因此在这种情况下，它就可以作为主保护兼后备保护，而无需再装设电流速断保护或限时电流速断保护。三段式电流保护通常用于3-66kV电力线路的相间短路保护。在被保护线路上发生短路时，流过保护安装点的短路电流值。图4-1曲线1表示在最大运行方式下发生三相短路时，线路各点短路电流变化的曲线；曲线2则为最小运行方式下两相短路时，短路电流变化的曲线。图4-1瞬时电流速断保护的整定及动作范围由于本线路末端f1点短路和下一线路始端的f2点短路时，其短路电流几乎是相等的（因f1离f2很近，两点间的阻抗约为零）。，就应使保护的动作电流Iop1.1（为保护1的动作电流折算到一次电路的值）大于最大运行方式下线路末端发生三相短路时的短路电流If.B.max，即。显然，保护的动作电流是按躲过线路末端最大短路电流来整定，可保证在其他各种运行方式和短路类型下，其保护范围均不至于超出本线路范围。但是，按照以上公式整定的结果（如图3-1中的直线3）。保护范围就必然不能包括被保护线路的全长。因为只有当短路电流大...
