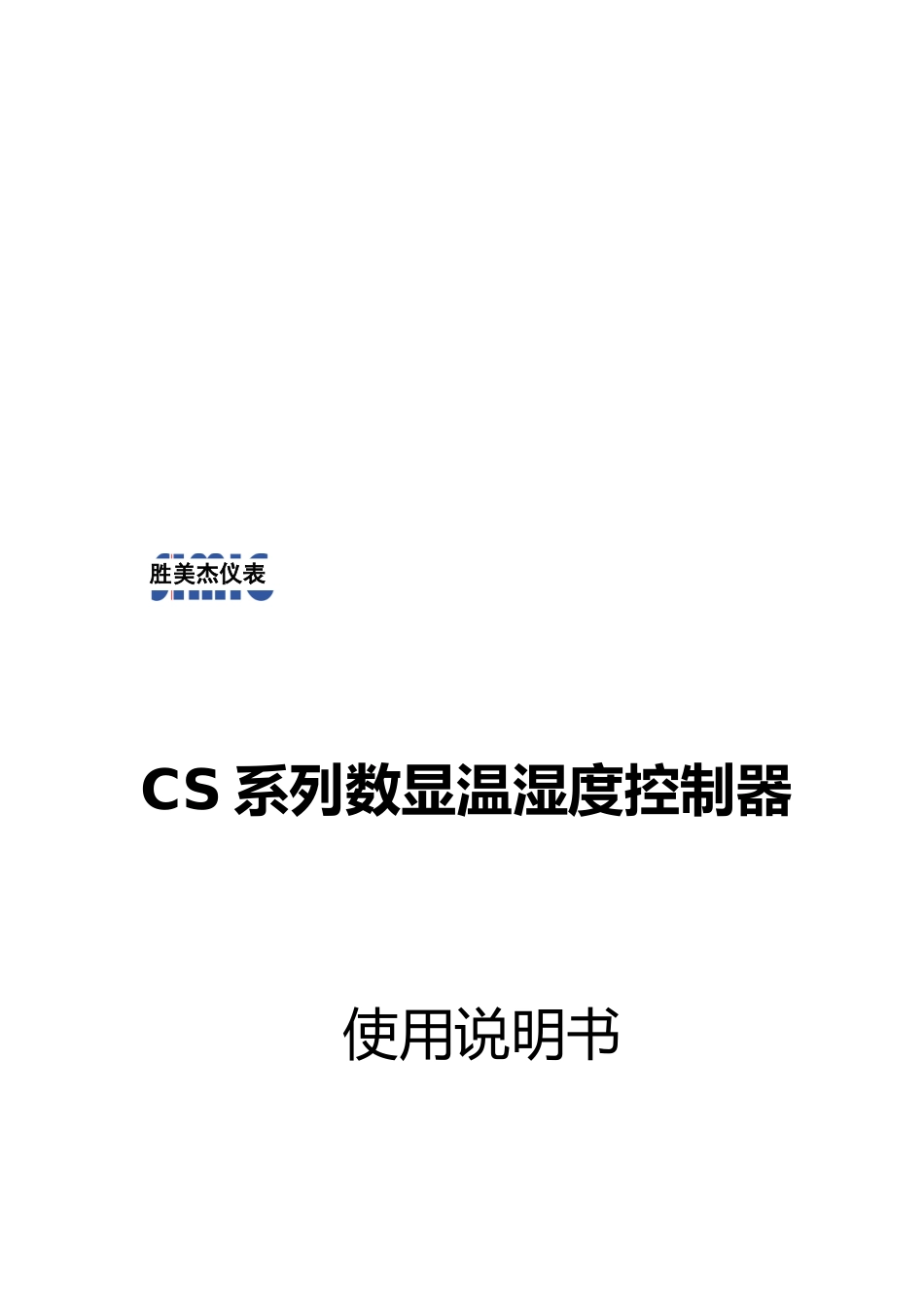

CS系列数显温湿度控制器使用说明书胜美杰仪表常州市胜美杰仪表有限公司一、概述本产品为智能型数码显示单路温度控制器，是以微处理器为核心，可同时对温度、湿度信号进行监测、采样，实施智能控制，并将实测数据以数字形式直观的显示。控制器内置看门狗电路，具有较强的抗干扰能力；并内置EEPROM芯片，设置参数掉电自动保存。控制器可以根据现场环境的实际需要灵活对温、湿度工作点的上限值、下限值，控制方式分别进行设置。可适应现场对环境温、湿度的监控需要。另外，控制器还具有时间控制输出功能，可实现时间、自动两种工作状态切换。本产品广泛应用于各种电气设备。通过对外围设备的控制，有效控制应用设备的环境温度和湿度，实现了电力、机械、农业粮库和仓储等行业对温湿度的自动控制要求。二、技术指标安装方式：面板嵌入式工作电源：AC220V±10%50~60Hz功耗：3W（AC220V）湿度范围：0~99%RH可调温度范围：-9~60℃可调分辨率：温度1℃，湿度1%RH精度：温度±2℃，湿度±4%RH输出功率：5A/路（AC220V）外型尺寸：96mm*96mm*110mm开孔尺寸：92mm*92mmCS系列温湿度控制器湿度一设置温度湿度手动湿度二设置手动湿度三T1保存返回T2T3HL**c1----HH**c1----FF**c1----Fc**c1----三、按键及参数设置<一>按键说明在正常工作时，按键（短键），仪表进入控制参数设置；按键（长键，大于5秒），仪表进入湿、温度校准；按键(短键)停止巡显，可选择显示单个通道数据；按键(短键)启动巡显；按键，仪表进入手动控制，再按，进入自动控制；在参数设置时，按键（短键），保存当前修改数据并进入下一参数；按键加减数据，按2秒以上，可以快速加减；按键，仪表返回上一级参数设置；<二>参数设置设置第一通道参数：（“c1”表示为当前设置为第一通道参数）设置湿度下限：在正常工作时，按键，数码管显示如右图所示：“HL”：表示湿度下限标识，“**”为湿度下限值（范围：0～99%RH），按键可修改湿度下限值。按键保存数据，并自动进入下一参数设置。设置湿度上限：数码管显示如右图所示：“HH”表示湿度上限标识，“**”为湿度下限值（范围：0～99%RH），按键可修改湿度下限值。按键保存数据，并自动进入下一参数设置。（湿度上限值>湿度下限值，其差值为控制回差）设置工作时间：数码管显示如右图所示：“FC”表示喷雾时间，“**”为工作时间值（单位分钟，范围0～99），按键可修改时间值。按键保存数据，并自动进入下一参数设置。设置间隔时间：数码管显示如右图所示：“FF”表示间HL**c2----HH**c2----FF**c2----Fc**c2----HL**c3----HH**c3----Fc**c3----FF**c3----隔时间，“**”为间隔时间值（单位分钟，范围0～99），按键可修改时间值。按键保存数据，并自动进入下一参数设置。设置第二通道参数（“c2”表示为当前设置为第二通道参数。）设置湿度下限：在正常工作时，按键，控制器进入设置状态；此时设置指示灯亮，数码管显示如右图所示：“HL”：表示湿度下限标识，“**”为湿度下限值（范围：0～99%RH），按键可修改湿度下限值。按键保存数据，并自动进入下一参数设置。设置湿度上限：数码管显示如右图所示：“HH”表示湿度上限标识，“**”为湿度下限值（范围：0～99%RH），按键可修改湿度下限值。按键保存数据，并自动进入下一参数设置。（湿度上限值>湿度下限值，其差值为控制回差）设置工作时间：数码管显示如右图所示：“FC”表示喷雾时间，“**”为工作时间值（单位分钟，范围0～99），按键可修改时间值。按键保存数据，并自动进入下一参数设置。设置间隔时间：数码管显示如右图所示：“FF”表示间隔时间，“**”为间隔时间值（单位分钟，范围0～99），按键可修改时间值。按键保存数据，并自动进入下一参数设置。设置第三通道参数（“c3”表示为当前设置为第三通道参数）设置湿度下限：在正常工作时，按键，控制器进入设置状态；此时设置指示灯亮，数码管显示如右图所示：“HL”：表示湿度下限标识，“**”为湿度下限值（范围：0～99%RH），按键可修改湿度下限值。按键保存数据，并自动进入下一参数设置。设置湿度上限：数码...
