沪杭客专站房站台采暖通风工程质量安全过程识别及控制要点VIP免费

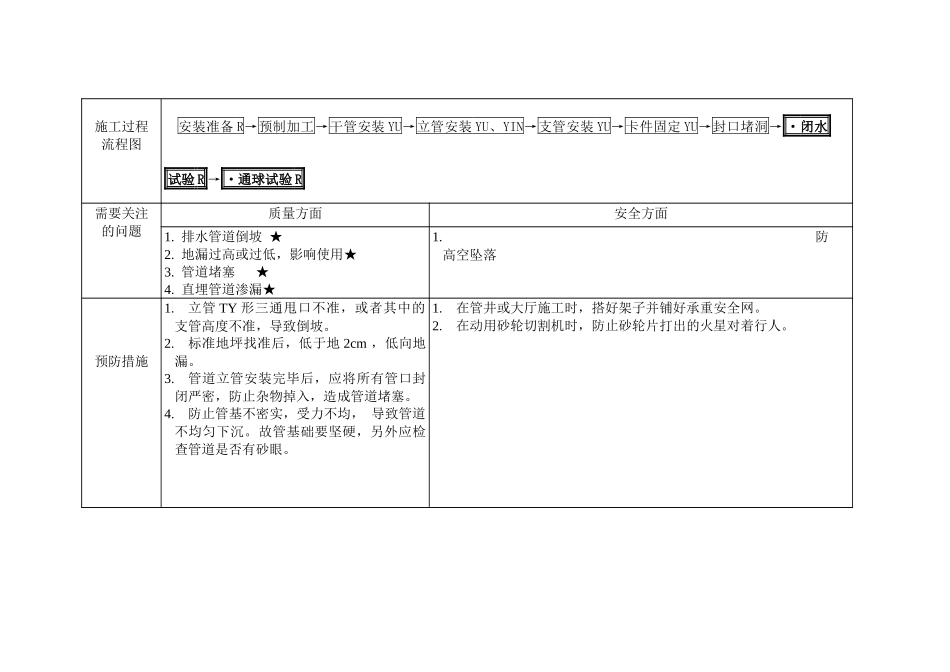

沪杭客专站房站台工程安全、质量过程识别及控制要点（采暖通风部分）编制：审核：室内给水管道安装工程施工过程流程图安装准备R→预制加工→干管安装YU→立管安装YU→支管安装YU→·管道试压R→·管道冲洗R→管道防腐和保温YU、YIN需要关注的问题质量方面安全方面1.暗装冷热水管道渗水★2.吊顶内管道滴水★防止高空坠落预防措施1.暗装于墙内或吊顶内的管道一定经试压合格后，方可隐蔽，且尽量无接头。2.对吊顶内管道，一定要做好防结露措施。管井内做立管时，搭好架子，或铺好承重安全网。室内排水管道安装工程施工过程流程图安装准备R→预制加工→干管安装YU→立管安装YU、YIN→支管安装YU→卡件固定YU→封口堵洞→·闭水试验R→·通球试验R需要关注的问题质量方面安全方面1.排水管道倒坡★2.地漏过高或过低，影响使用★3.管道堵塞★4.直埋管道渗漏★1.防高空坠落预防措施1.立管TY形三通甩口不准，或者其中的支管高度不准，导致倒坡。2.标准地坪找准后，低于地2cm，低向地漏。3.管道立管安装完毕后，应将所有管口封闭严密，防止杂物掉入，造成管道堵塞。4.防止管基不密实，受力不均，导致管道不均匀下沉。故管基础要坚硬，另外应检查管道是否有砂眼。1.在管井或大厅施工时，搭好架子并铺好承重安全网。2.在动用砂轮切割机时，防止砂轮片打出的火星对着行人。室内采暖安装工程施工过程流程图安装准备R→预制加工→卡架安装YU→干管安装YU→立管安装YU→支管安装YU→·试压R→·冲洗R→防腐→保温YU、YIN→·调试R需要关注的问题质量方面安全方面1.采暖热水干管运行有响声★2.采暖干管，分支管水流不畅★3.散热器不热或冷热不均★1.防高空坠落和落物伤人2.防止一闸多机安装准备预留孔洞埋件管道预制加工防腐处理套管安装卡架安装管道安装填堵孔洞·水压试验R系统冲洗R·闭水试验R管道安装YU·调试R竣工验收预防措施1.采暖热水干管主要质量缺陷是干管运行时管内存有汽体和水，影响水、汽的正常循环，发出水的冲击声，预控方法是有采用偏心变径，而不是同心变径，而且在热水采暖系统中,保证管壁上平，蒸汽采暖系统保证管壁下平即可。2.采暖分支管道若采用羊角弯式连接，分支管内会出现阻力,水流不畅。正确分支管道采用90゜弯分支连接，即可避免水流不畅。3.防止管道内和散热器有杂物，而影响介质流向的合理分配或者防止散热器或支管倒坡。1.搭好架子，铺好安全网。2.派专人检查焊机电线。采暖与卫生设备安装工程施工过程流程图需要关注的问题质量方面安全方面1.焊接错口★2.管道设备内有脏物,有堵塞和壳卡现象★3.冬季水压试验后有冻坏设备,管道现象★1.避免换热设备安全阀失灵2.避免蒸汽伤人预防措施1.焊接管道错口，焊缝不匀，主要是在焊接管道时未将管口轴线对准，厚壁管道未认真开坡口。2.冲洗未冲净，冲洗应以系统内最大压力和最大流量进行，出口处与入口处目测一致才为合格3.。3.冬施水压试验后，必须采取可靠措施把水泄净。1.安全阀须经过校验。2.蒸汽阀门等开启时应严密，不漏汽。消防管道及设备安装工程施工过程流程图安装准备R→干管安装YU→报警阀安装YU→立管安装YU→喷洒分层干支管、消防栓及支管安装→水流指示器、消防泵、高压水箱、水泵结合器安装→·管道试压R→·管道冲洗R→喷洒头支管安装（系统综合试压及冲洗）→节流装置安装→报警阀配件、消防栓配件、喷洒头安装→·系统通水调试R需要关注的问题质量方面安全方面1.喷洒管道拆改严重或喷洒头不成行，不成排★2.水泵接合器不能加压★3.喷洒头不喷水或喷水不足★4.水流指示器工作不灵敏★1.防止落物伤人2.防止高空坠落预防措施1.各专业工序安装无统一协调，应与风口、灯具、温感、烟感、广播及装修统一协调布置。2.注意单流阀不要装反，盲板一定要拆除；阀门均处于开启状态。3.安装喷头前消防喷洒系统一定要做冲洗或吹洗以免杂物堵塞。4.防止安装方向相反或电接点有氧化物造成接触不良。1.管井内搭好架子，头上脚下均应有安全网。2.对于层高较高的项目，如厂房工程安装喷头时，应注意滑动架子的周边防护。室内蒸汽管道及附属装置安装工程施工过程流程图安装准备R→预制加工→卡架安装→管道安装→附属装置安装→...
