风电场工程施工质量验收项目划分表VIP专享VIP免费

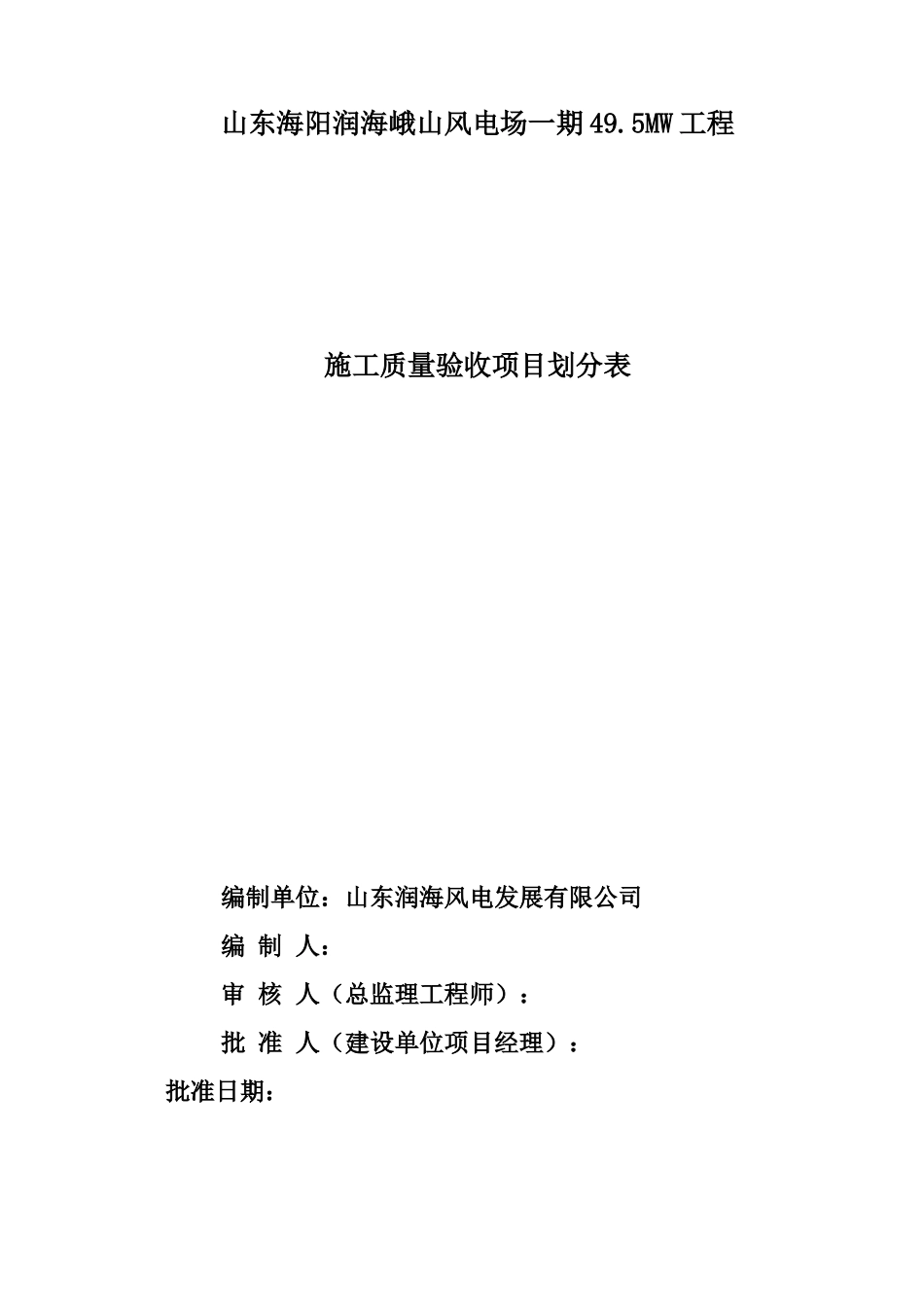

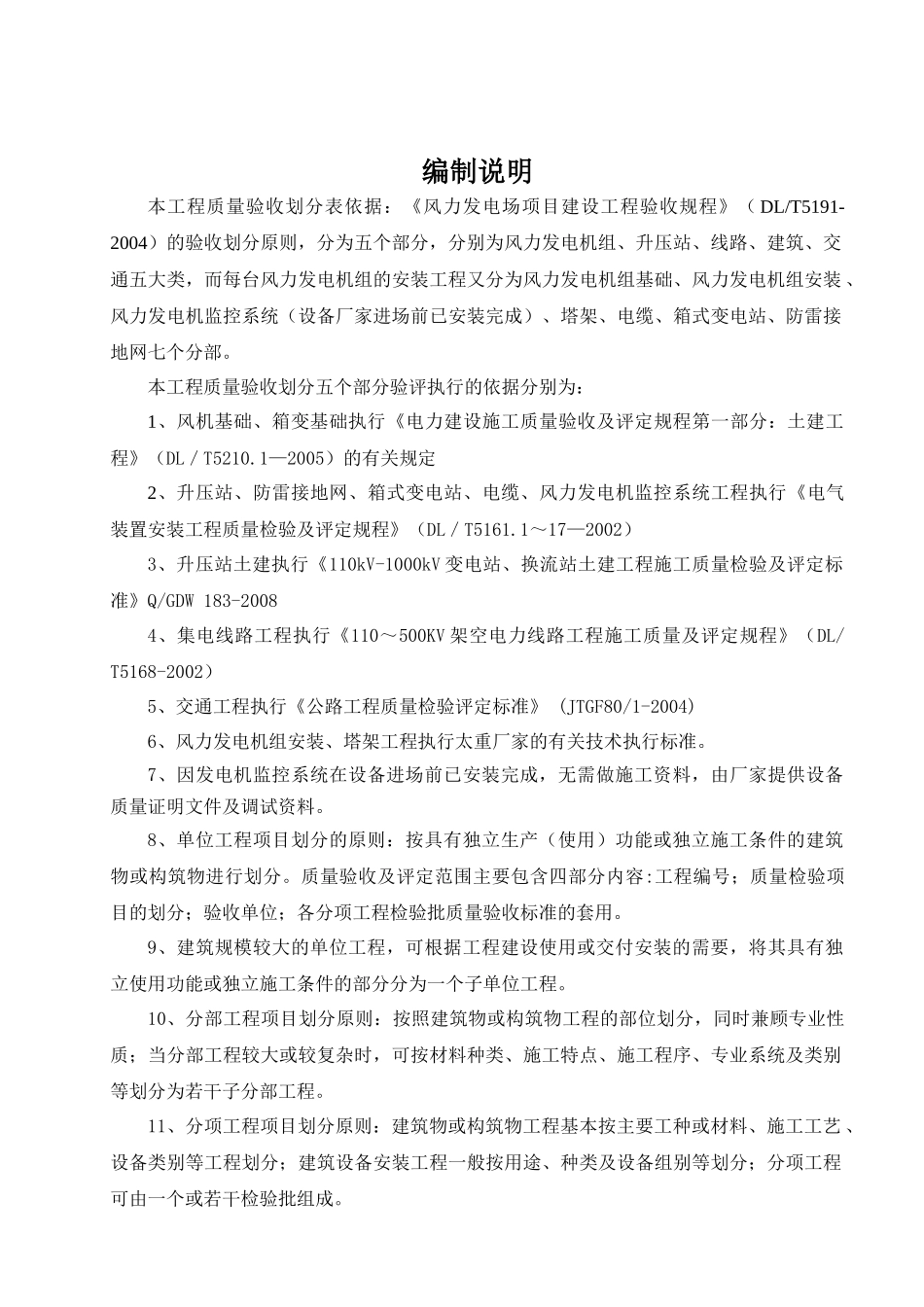

山东海阳润海峨山风电场一期49.5MW工程施工质量验收项目划分表编制单位：山东润海风电发展有限公司编制人：审核人（总监理工程师）：批准人（建设单位项目经理）：批准日期：编制说明本工程质量验收划分表依据：《风力发电场项目建设工程验收规程》（DL/T5191-2004）的验收划分原则，分为五个部分，分别为风力发电机组、升压站、线路、建筑、交通五大类，而每台风力发电机组的安装工程又分为风力发电机组基础、风力发电机组安装、风力发电机监控系统（设备厂家进场前已安装完成）、塔架、电缆、箱式变电站、防雷接地网七个分部。本工程质量验收划分五个部分验评执行的依据分别为：1、风机基础、箱变基础执行《电力建设施工质量验收及评定规程第一部分：土建工程》（DL／T5210.1—2005）的有关规定2、升压站、防雷接地网、箱式变电站、电缆、风力发电机监控系统工程执行《电气装置安装工程质量检验及评定规程》（DL／T5161.1～17—2002）3、升压站土建执行《110kV-1000kV变电站、换流站土建工程施工质量检验及评定标准》Q/GDW183-20084、集电线路工程执行《110～500KV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）5、交通工程执行《公路工程质量检验评定标准》(JTGF80/1-2004)6、风力发电机组安装、塔架工程执行太重厂家的有关技术执行标准。7、因发电机监控系统在设备进场前已安装完成，无需做施工资料，由厂家提供设备质量证明文件及调试资料。8、单位工程项目划分的原则：按具有独立生产（使用）功能或独立施工条件的建筑物或构筑物进行划分。质量验收及评定范围主要包含四部分内容:工程编号；质量检验项目的划分；验收单位；各分项工程检验批质量验收标准的套用。9、建筑规模较大的单位工程，可根据工程建设使用或交付安装的需要，将其具有独立使用功能或独立施工条件的部分分为一个子单位工程。10、分部工程项目划分原则：按照建筑物或构筑物工程的部位划分，同时兼顾专业性质；当分部工程较大或较复杂时，可按材料种类、施工特点、施工程序、专业系统及类别等划分为若干子分部工程。11、分项工程项目划分原则：建筑物或构筑物工程基本按主要工种或材料、施工工艺、设备类别等工程划分；建筑设备安装工程一般按用途、种类及设备组别等划分；分项工程可由一个或若干检验批组成。12、检验批划分原则：按同一的生产条件或工艺、工序阶段或按规定的方式汇总，由一定数量样本组成的检验体，可根据施工及质量控制和专业验收需要按楼层、施工区段、变形缝等进行划分。13、本工程按照《电力建设施工质量验收及评定规程第一部分：土建工程》（DL／T5210.1—2005）的基本模式，结合工程具体情况，制定工程项目的质量验收及评定规范。14、质量验收及评定范围表由监理单位划分到单位工程，承建工程的施工单位编制分部、分项、检验批的划分评定，最终由监理单位审核，建设单位确认。15、关于本工程划分中的几点要点：1）一个分部工程由多个单位施工时，由最晚完工单位负责资料整理、归档。2）一个单位工程由多个分部工程单位施工时，由最晚完成的施工单位负责整理归档单位工程。（涉及到那家填写的内容由那家施工单位填写）。16、检验批资料编号执行：单位工程编号+子单位工程编号+分部工程编号+子分部工程编号+分项工程编号+检验批编号+检验批流水号工程质量验收项目划分表工程编号工程名称验收单位控制点标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位01风力发电机组√√√√01土建工程√√√√01风机基础工程√√√表3.0.18-301土方工程√√√√表3.0.18-301定位及高程控制√√表3.0.18-201定位及高程控制√√H表5.2.102挖方√√表3.0.18-201土方开挖√√H表5.3.103回填√√表3.0.18-201回填√√S表5.3.202混凝土灌注桩√√√√表3.0.18-301成孔√√表3.0.18-201灌注桩成孔√√H表5.4.2302混凝土灌注桩钢筋√√表3.0.18-201钢筋加工√√H表5.10.502钢筋笼√√H表5.4.2603灌注桩√√表3.0.18-201混凝土原材料及配合比√√W表5.10.702混凝土灌注桩√√S表5.4.2703混凝土基础√√√表3.0.18-301垫层√√表3.0.18-201垫层√...
