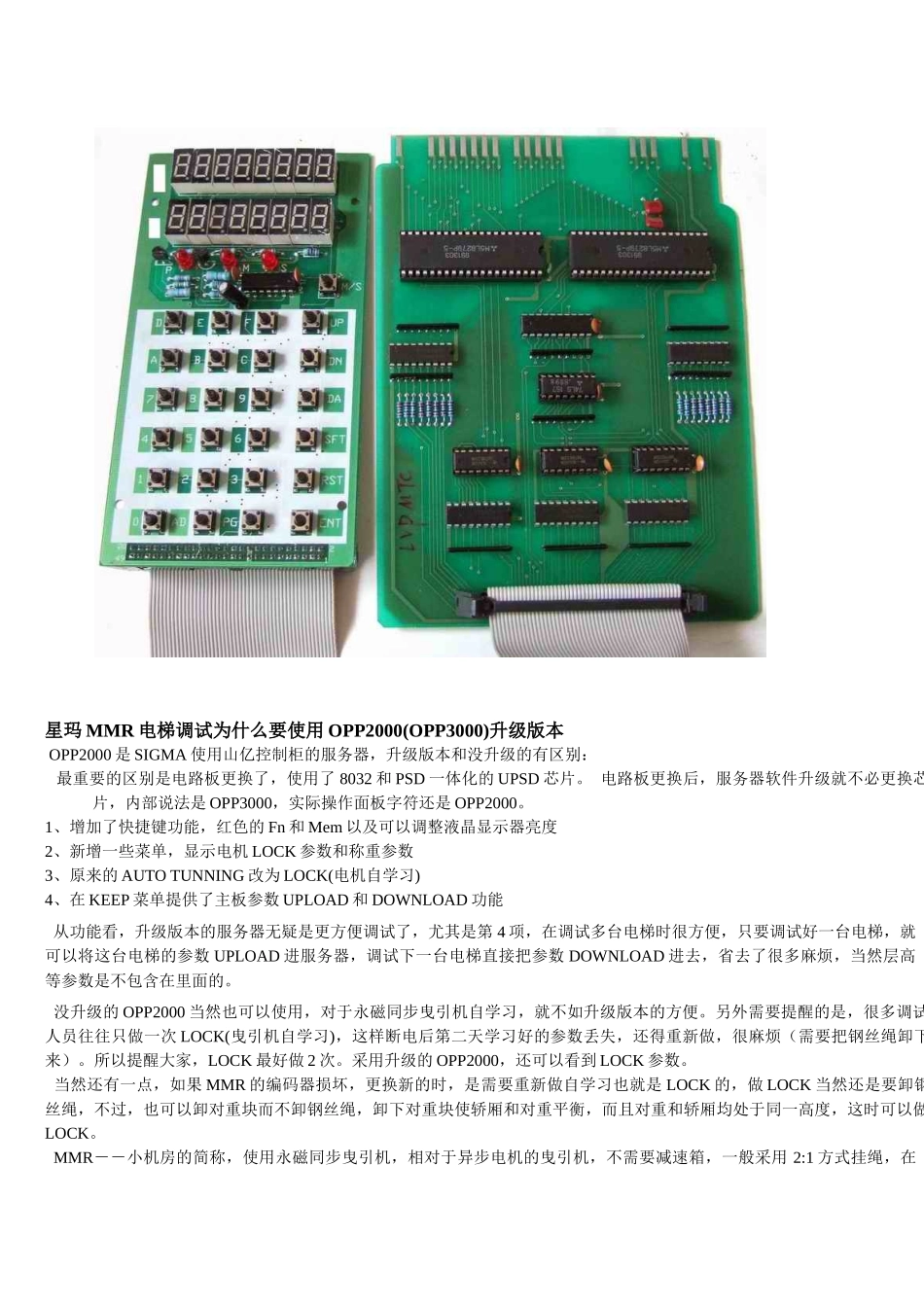

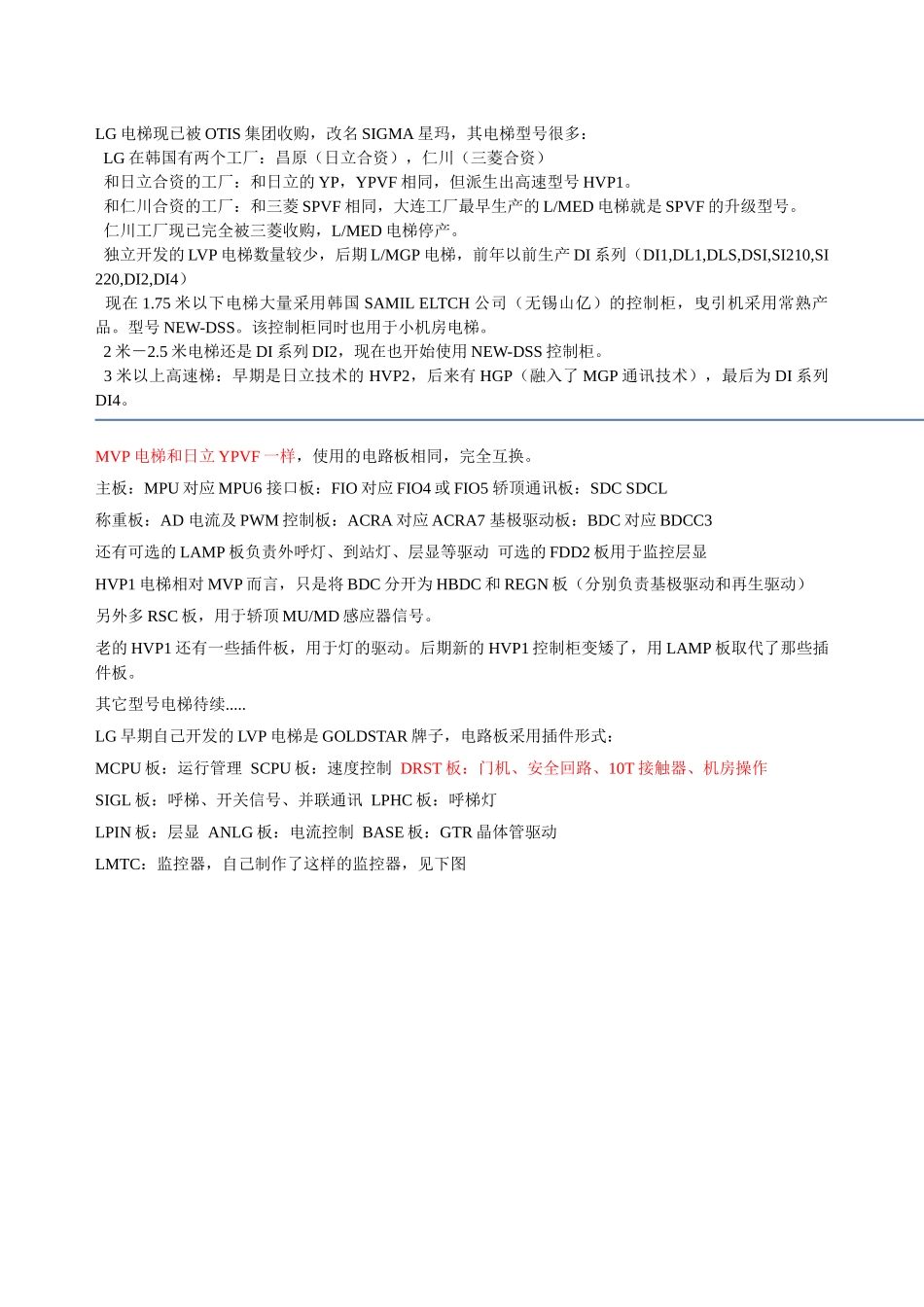

LG电梯现已被OTIS集团收购，改名SIGMA星玛，其电梯型号很多：LG在韩国有两个工厂：昌原（日立合资），仁川（三菱合资）和日立合资的工厂：和日立的YP，YPVF相同，但派生出高速型号HVP1。和仁川合资的工厂：和三菱SPVF相同，大连工厂最早生产的L/MED电梯就是SPVF的升级型号。仁川工厂现已完全被三菱收购，L/MED电梯停产。独立开发的LVP电梯数量较少，后期L/MGP电梯，前年以前生产DI系列（DI1,DL1,DLS,DSI,SI210,SI220,DI2,DI4）现在1.75米以下电梯大量采用韩国SAMILELTCH公司（无锡山亿）的控制柜，曳引机采用常熟产品。型号NEW-DSS。该控制柜同时也用于小机房电梯。2米－2.5米电梯还是DI系列DI2，现在也开始使用NEW-DSS控制柜。3米以上高速梯：早期是日立技术的HVP2，后来有HGP（融入了MGP通讯技术），最后为DI系列DI4。MVP电梯和日立YPVF一样，使用的电路板相同，完全互换。主板：MPU对应MPU6接口板：FIO对应FIO4或FIO5轿顶通讯板：SDCSDCL称重板：AD电流及PWM控制板：ACRA对应ACRA7基极驱动板：BDC对应BDCC3还有可选的LAMP板负责外呼灯、到站灯、层显等驱动可选的FDD2板用于监控层显HVP1电梯相对MVP而言，只是将BDC分开为HBDC和REGN板（分别负责基极驱动和再生驱动）另外多RSC板，用于轿顶MU/MD感应器信号。老的HVP1还有一些插件板，用于灯的驱动。后期新的HVP1控制柜变矮了，用LAMP板取代了那些插件板。其它型号电梯待续.....LG早期自己开发的LVP电梯是GOLDSTAR牌子，电路板采用插件形式：MCPU板：运行管理SCPU板：速度控制DRST板：门机、安全回路、10T接触器、机房操作SIGL板：呼梯、开关信号、并联通讯LPHC板：呼梯灯LPIN板：层显ANLG板：电流控制BASE板：GTR晶体管驱动LMTC：监控器，自己制作了这样的监控器，见下图星玛MMR电梯调试为什么要使用OPP2000(OPP3000)升级版本OPP2000是SIGMA使用山亿控制柜的服务器，升级版本和没升级的有区别：最重要的区别是电路板更换了，使用了8032和PSD一体化的UPSD芯片。电路板更换后，服务器软件升级就不必更换芯片，内部说法是OPP3000，实际操作面板字符还是OPP2000。1、增加了快捷键功能，红色的Fn和Mem以及可以调整液晶显示器亮度2、新增一些菜单，显示电机LOCK参数和称重参数3、原来的AUTOTUNNING改为LOCK(电机自学习)4、在KEEP菜单提供了主板参数UPLOAD和DOWNLOAD功能从功能看，升级版本的服务器无疑是更方便调试了，尤其是第4项，在调试多台电梯时很方便，只要调试好一台电梯，就可以将这台电梯的参数UPLOAD进服务器，调试下一台电梯直接把参数DOWNLOAD进去，省去了很多麻烦，当然层高等参数是不包含在里面的。没升级的OPP2000当然也可以使用，对于永磁同步曳引机自学习，就不如升级版本的方便。另外需要提醒的是，很多调试人员往往只做一次LOCK(曳引机自学习)，这样断电后第二天学习好的参数丢失，还得重新做，很麻烦（需要把钢丝绳卸下来）。所以提醒大家，LOCK最好做2次。采用升级的OPP2000，还可以看到LOCK参数。当然还有一点，如果MMR的编码器损坏，更换新的时，是需要重新做自学习也就是LOCK的，做LOCK当然还是要卸钢丝绳，不过，也可以卸对重块而不卸钢丝绳，卸下对重块使轿厢和对重平衡，而且对重和轿厢均处于同一高度，这时可以做LOCK。MMR－－小机房的简称，使用永磁同步曳引机，相对于异步电机的曳引机，不需要减速箱，一般采用2:1方式挂绳，在轿厢底部增加PTM称重装置，没升级的OPP2000在调试称重设定时，看不到相关参数，当然维修时查看称重也就不方便了。HBDC/BDC的测试与维修HBDC板是LG电梯HVP1用的GTR晶体管驱动板，BDC是MVP用GTR晶体管驱动板。维修关键是专用厚膜电路，HBDC/BDC用的厚膜不同，解决后当然最重要的是解决测试问题，不必在电梯上就能测试出好坏来，对维修有好板用这个前提很重要。这里有两种情况：1、往往很多人买到假货的GTR，再次造成板子损坏2、大电容损坏了没检查出来，即使全用新板和新GTR管子，电梯一动慢车，马上坏GTR和板子以下照片是测试厚膜和BDC/HBDC的。顺便说一句，用于NEWDSS和MMR电梯的轿顶通讯板OPB100，国产配套小厂生产，表面涂装的保护膜用电烙铁加热后散发刺激性气味，感觉有毒，...
