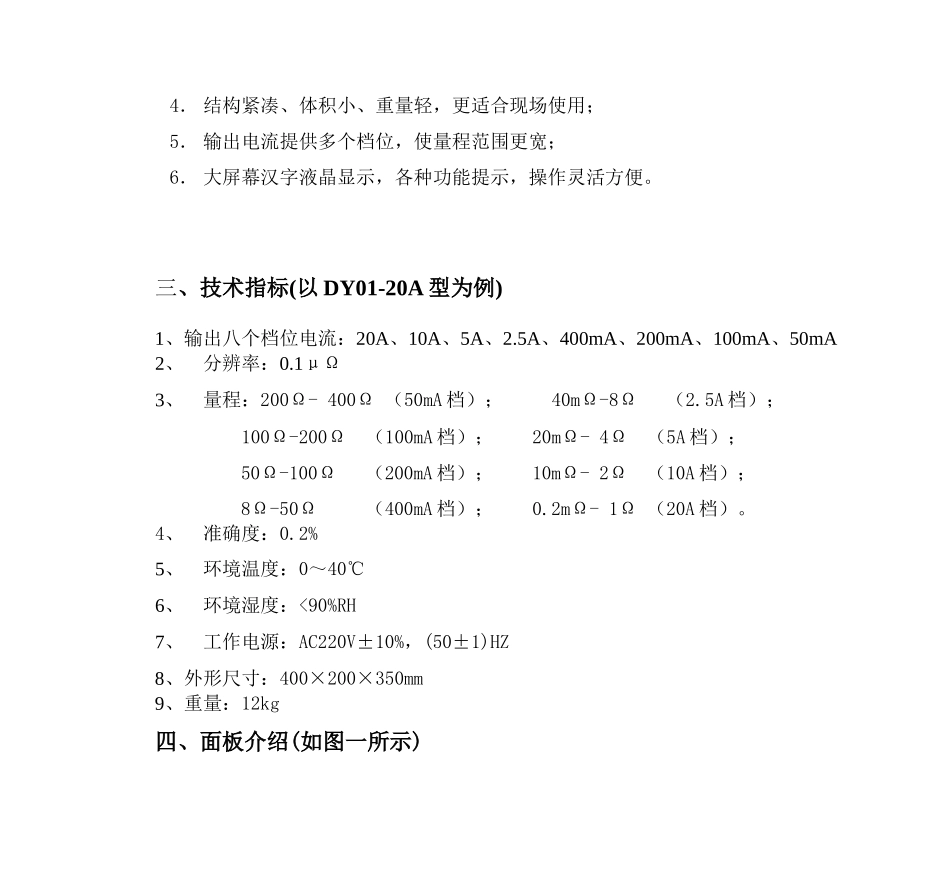

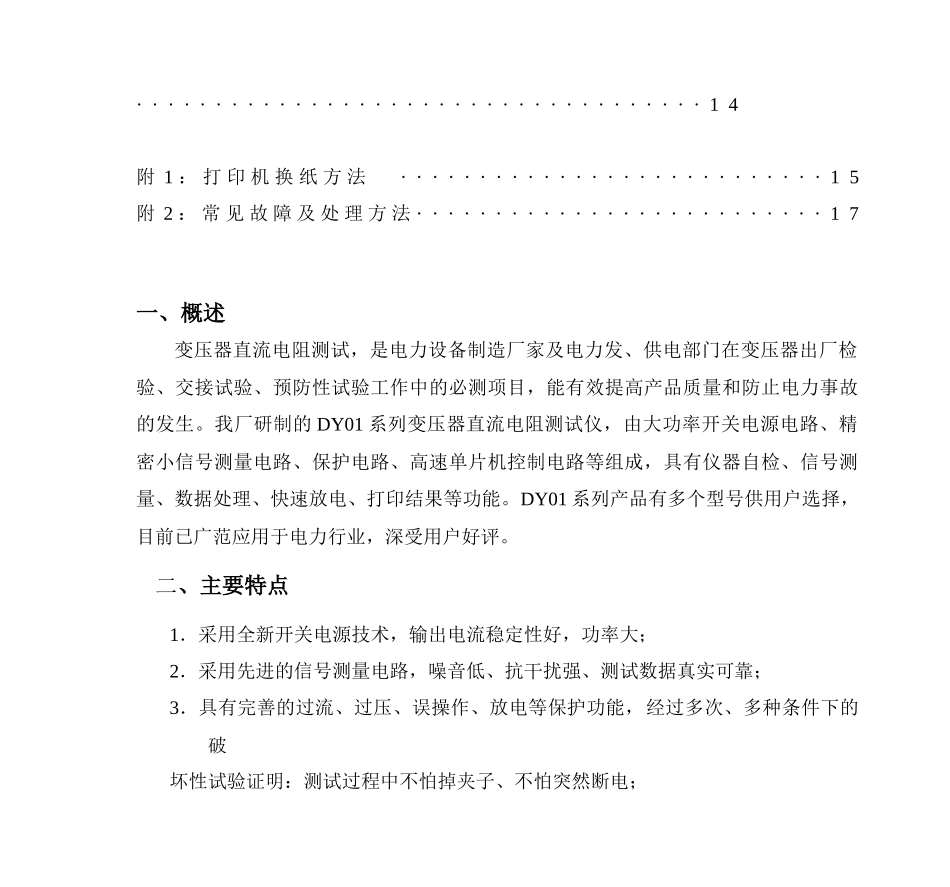

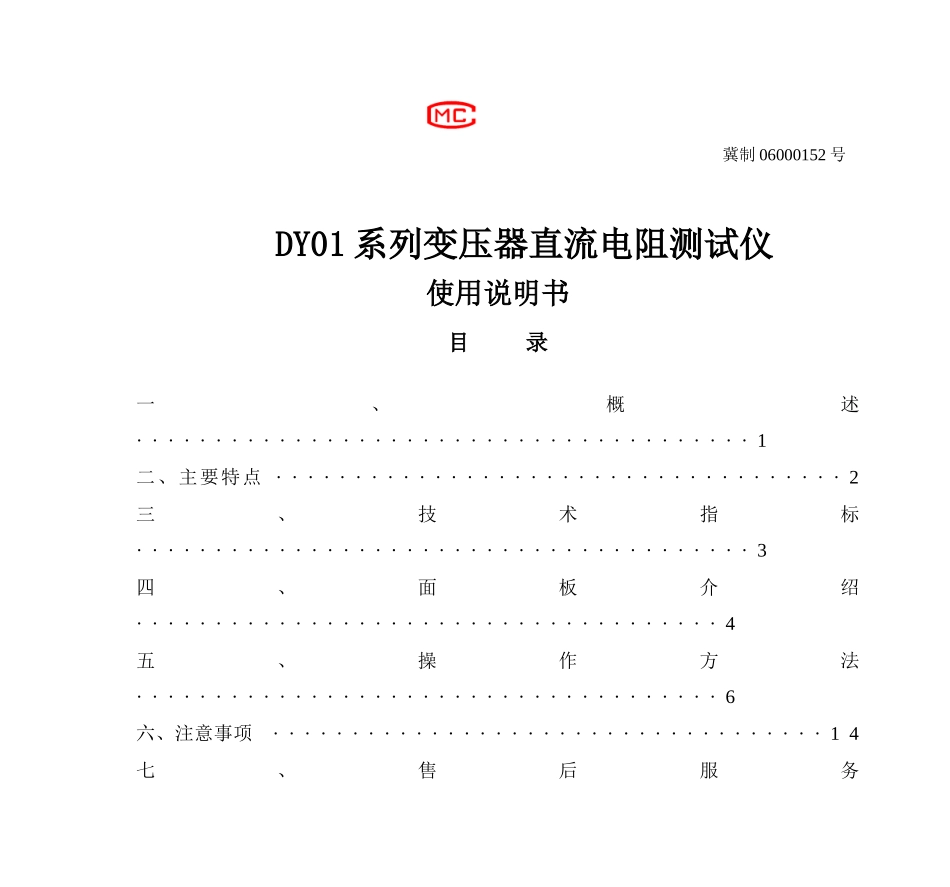

国际质量体系认证冀制06000152号DY01系列变压器直流电阻测试仪使用说明书目录一、概述·······································1二、主要特点····································2三、技术指标·······································3四、面板介绍·····································4五、操作方法·····································6六、注意事项···································14七、售后服务····································14附1：打印机换纸方法···························15附2：常见故障及处理方法··························17一、概述变压器直流电阻测试，是电力设备制造厂家及电力发、供电部门在变压器出厂检验、交接试验、预防性试验工作中的必测项目，能有效提高产品质量和防止电力事故的发生。我厂研制的DY01系列变压器直流电阻测试仪，由大功率开关电源电路、精密小信号测量电路、保护电路、高速单片机控制电路等组成，具有仪器自检、信号测量、数据处理、快速放电、打印结果等功能。DY01系列产品有多个型号供用户选择，目前已广范应用于电力行业，深受用户好评。二、主要特点1．采用全新开关电源技术，输出电流稳定性好，功率大；2．采用先进的信号测量电路，噪音低、抗干扰强、测试数据真实可靠；3．具有完善的过流、过压、误操作、放电等保护功能，经过多次、多种条件下的破坏性试验证明：测试过程中不怕掉夹子、不怕突然断电；4．结构紧凑、体积小、重量轻，更适合现场使用；5．输出电流提供多个档位，使量程范围更宽；6．大屏幕汉字液晶显示，各种功能提示，操作灵活方便。三、技术指标(以DY01-20A型为例)1、输出八个档位电流：20A、10A、5A、2.5A、400mA、200mA、100mA、50mA2、分辨率：0.1μΩ3、量程：200Ω-400Ω（50mA档）；40mΩ-8Ω（2.5A档）；100Ω-200Ω（100mA档）；20mΩ-4Ω（5A档）；50Ω-100Ω（200mA档）；10mΩ-2Ω（10A档）；8Ω-50Ω（400mA档）；0.2mΩ-1Ω（20A档）。4、准确度：0.2%5、环境温度：0～40℃6、环境湿度：<90%RH7、工作电源：AC220V±10%，(50±1)HZ8、外形尺寸：400×200×350mm9、重量：12kg四、面板介绍(如图一所示)图一：仪器面板图1．电流表:测试过程中指示充电电流。测量结束放电时，指示放电电流。2．液晶显示器:人机交互窗口,显示测试电流档及量程、工作通道或测试结果数据。3．放电指示灯:当结束一个试品的测试时，仪器对所测感性试品进行放电，此时放电指示灯亮。4.V1+一通道正电压接线柱。5.V1-一通道负电压接线柱。6.V2+二通道正电压接线柱。7.V2-二通道负电压接线柱。8.I+输出电流端接线柱(正)。9.I-输出电流端接线柱(负)。10.地线接线柱。11．交流220V电源插座。12.附在电源插座中的保险管盒。13.电源开关（I侧为开，O侧为关）14.“复位”键，工作状态下，按复位键，仪器开始放电，然后回到初始状态。15.“确认”键，按此键可转换电流，通道或进入测试状态。16.“选择”键，按此键可选择仪器的相应功能。17．“通道”键，按一次此键，仪器即可转换一次测量通道。18．对比度：调节显示器的清晰度。19．打印机：微型面板式打印机五、操作方法1、请按图二、图三、图四所示连接测试线图二：单通道接线示意图图三：双通道接线示意图(a)(b)(c)图四：助磁法接线示意图2、首先把所测试品的端子用夹钳夹住，保证接触良好，专用电缆线与仪器的接线端子连接牢固(粗线接红，细线接黑；粗线为电流线接仪器的I+，I-端，细线接仪器的V+，V-端)，同时把地线和电源线接好。3、根据量程选择电流：打开电源开关（I侧为开，O侧为关），仪器显示第一幅画面,如图五所示（为我厂标志，停留时间约为1秒）：图五4、随即显示主菜单，“”形指在“电流”行上，当前电流档20A,如图...
