音频频率数字扫频仪一、任务设计并制作一个音频频率数字扫频仪
该扫频仪包括带阻网络、幅频特性测试和显示电路,其组成框图如图1所示
图1数字扫频仪组成框图二、要求1.基本要求(1)扫频信号产生:a
不得使用外部DAC或DDS芯片,只能使用C2000内部PWM信号发生器;b
扫频信号频率范围20-20kHz;步进小于10Hz;(步进越小,得分越高,1Hz时此项满分,并计算出基于所使用芯片所能达到的最小分辨率)c
信号调理1的输出幅度应在0-3V;具体峰峰值不限
信号调理1的输出电阻为600
(2)带阻网络设计:a
使用推荐放大器制作带阻网络;带阻网络具体电路见题目说明1;b
以10kHz单频信号为基准,要求带阻网络的最大衰减≥10dB;c
带阻网络应可拆卸,以便更换待测带阻网络;(3)幅频特性测试:a
信号调理电路2的输入电阻为600
应用数字信号处理技术获取带阻网络在20-20kHz间的幅频特性,不得使用硬件真有效值检测电路;c
必须使用C2000内建ADC进行设计;(4)幅频特性显示:使用C2000的UART和电脑显示器通信,设计显示界面和简单界面;或利用模拟示波器;(5)建议扫频仪系统采用单电源供电

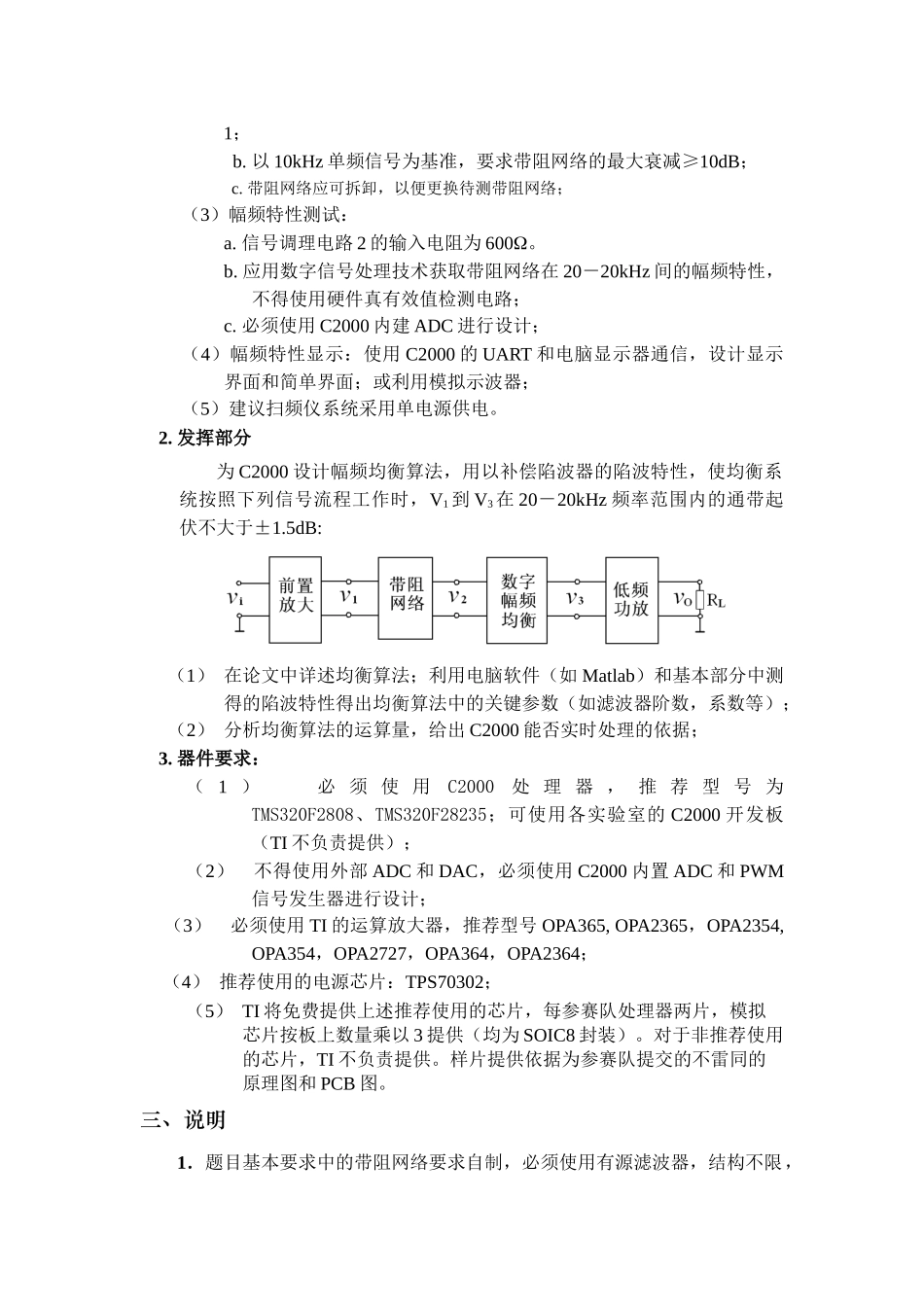

发挥部分为C2000设计幅频均衡算法,用以补偿陷波器的陷波特性,使均衡系统按照下列信号流程工作时,V1到V3在20-20kHz频率范围内的通带起伏不大于±1
5dB:(1)在论文中详述均衡算法;利用电脑软件(如Matlab)和基本部分中测得的陷波特性得出均衡算法中的关键参数(如滤波器阶数,系数等);(2)分析均衡算法的运算量,给出C2000能否实时处理的依据;3
器件要求:(1)必须使用C2000处理器,推荐型号为TMS320F2808、TMS320F28235;可使用各实验室的C2000开发板(TI不负责提供);(2)不得使用外部ADC和DAC,必须使用C20
