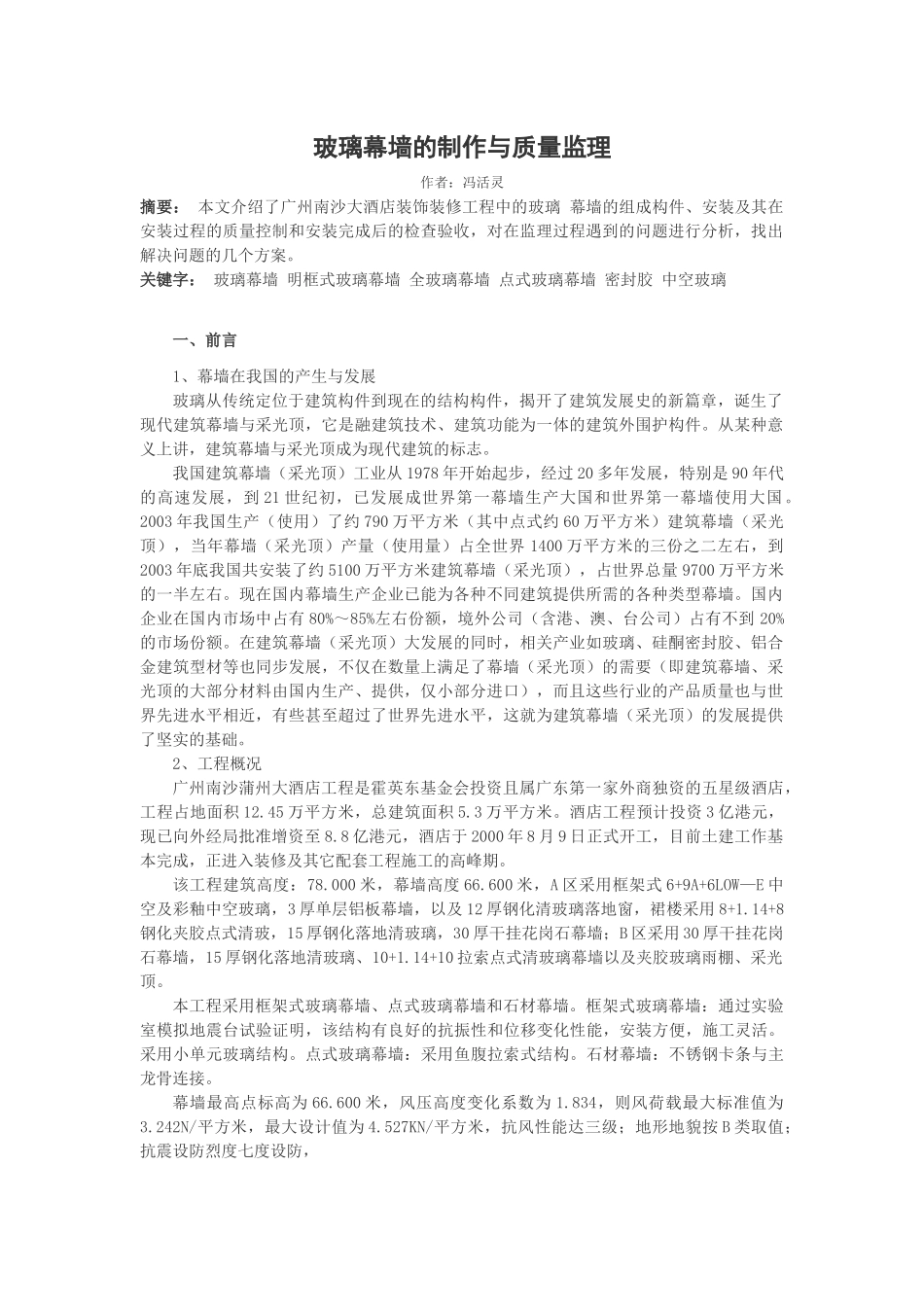

玻璃幕墙的制作与质量监理作者：冯活灵摘要：本文介绍了广州南沙大酒店装饰装修工程中的玻璃幕墙的组成构件、安装及其在安装过程的质量控制和安装完成后的检查验收，对在监理过程遇到的问题进行分析，找出解决问题的几个方案。关键字：玻璃幕墙明框式玻璃幕墙全玻璃幕墙点式玻璃幕墙密封胶中空玻璃一、前言1、幕墙在我国的产生与发展玻璃从传统定位于建筑构件到现在的结构构件，揭开了建筑发展史的新篇章，诞生了现代建筑幕墙与采光顶，它是融建筑技术、建筑功能为一体的建筑外围护构件。从某种意义上讲，建筑幕墙与采光顶成为现代建筑的标志。我国建筑幕墙（采光顶）工业从1978年开始起步，经过20多年发展，特别是90年代的高速发展，到21世纪初，已发展成世界第一幕墙生产大国和世界第一幕墙使用大国。2003年我国生产（使用）了约790万平方米（其中点式约60万平方米）建筑幕墙（采光顶），当年幕墙（采光顶）产量（使用量）占全世界1400万平方米的三份之二左右，到2003年底我国共安装了约5100万平方米建筑幕墙（采光顶），占世界总量9700万平方米的一半左右。现在国内幕墙生产企业已能为各种不同建筑提供所需的各种类型幕墙。国内企业在国内市场中占有80%～85%左右份额，境外公司（含港、澳、台公司）占有不到20%的市场份额。在建筑幕墙（采光顶）大发展的同时，相关产业如玻璃、硅酮密封胶、铝合金建筑型材等也同步发展，不仅在数量上满足了幕墙（采光顶）的需要（即建筑幕墙、采光顶的大部分材料由国内生产、提供，仅小部分进口），而且这些行业的产品质量也与世界先进水平相近，有些甚至超过了世界先进水平，这就为建筑幕墙（采光顶）的发展提供了坚实的基础。2、工程概况广州南沙蒲州大酒店工程是霍英东基金会投资且属广东第一家外商独资的五星级酒店，工程占地面积12.45万平方米，总建筑面积5.3万平方米。酒店工程预计投资3亿港元，现已向外经局批准增资至8.8亿港元，酒店于2000年8月9日正式开工，目前土建工作基本完成，正进入装修及其它配套工程施工的高峰期。该工程建筑高度：78.000米，幕墙高度66.600米，A区采用框架式6+9A+6LOW—E中空及彩釉中空玻璃，3厚单层铝板幕墙，以及12厚钢化清玻璃落地窗，裙楼采用8+1.14+8钢化夹胶点式清玻，15厚钢化落地清玻璃，30厚干挂花岗石幕墙；B区采用30厚干挂花岗石幕墙，15厚钢化落地清玻璃、10+1.14+10拉索点式清玻璃幕墙以及夹胶玻璃雨棚、采光顶。本工程采用框架式玻璃幕墙、点式玻璃幕墙和石材幕墙。框架式玻璃幕墙：通过实验室模拟地震台试验证明，该结构有良好的抗振性和位移变化性能，安装方便，施工灵活。采用小单元玻璃结构。点式玻璃幕墙：采用鱼腹拉索式结构。石材幕墙：不锈钢卡条与主龙骨连接。幕墙最高点标高为66.600米，风压高度变化系数为1.834，则风荷载最大标准值为3.242N/平方米，最大设计值为4.527KN/平方米，抗风性能达三级；地形地貌按B类取值；抗震设防烈度七度设防，二、玻璃幕墙工程有关的材料及其技术数据说明1、幕墙的种类幕墙是一种悬挂在建筑物结构框架外测的外墙围护构件。他的自重和所承受的风荷载、地震作用等，通过锚接点以点传递方式传至建筑物主框架。幕墙构件之间的接缝和连接用现代建筑技术处理，使幕墙形成连续的墙面。关于幕墙的产品分类，《建筑幕墙》（JG3035）规定：（1）（1）按镶嵌材料可分为：玻璃幕墙、金属板幕墙、组合幕墙等。（2）（2）按框架材料的构造可分为：铝合金剂出型材明框幕墙、铝合金剂出型材隐框幕墙、铝合金剂出型材半隐框幕墙等2、与该工程有关的玻璃幕墙（1）全玻璃幕墙全玻璃幕墙是随着玻璃生产技术的提高和产品的多样化而诞生的，它包括玻璃肋胶接全玻璃幕墙，点式连接全玻璃幕墙和拉索式全玻璃幕墙。A．玻璃肋胶接全玻璃幕墙是大片玻璃与支承框架均为玻璃的幕墙，又称玻璃框架玻璃幕墙。它是一种全透明、全视野的玻璃幕墙，一般在4m以上，也有7~8m，甚至达到12m.B．点式连接全玻璃幕墙点式连接全玻璃幕墙，也有人称为接驳式全玻璃幕墙。它改变了过去着重用玻璃来表现窗户、表现建筑、表现质感、表现体形的传统手法，而是更多地利用玻璃透明的特性，追求建筑物内...
