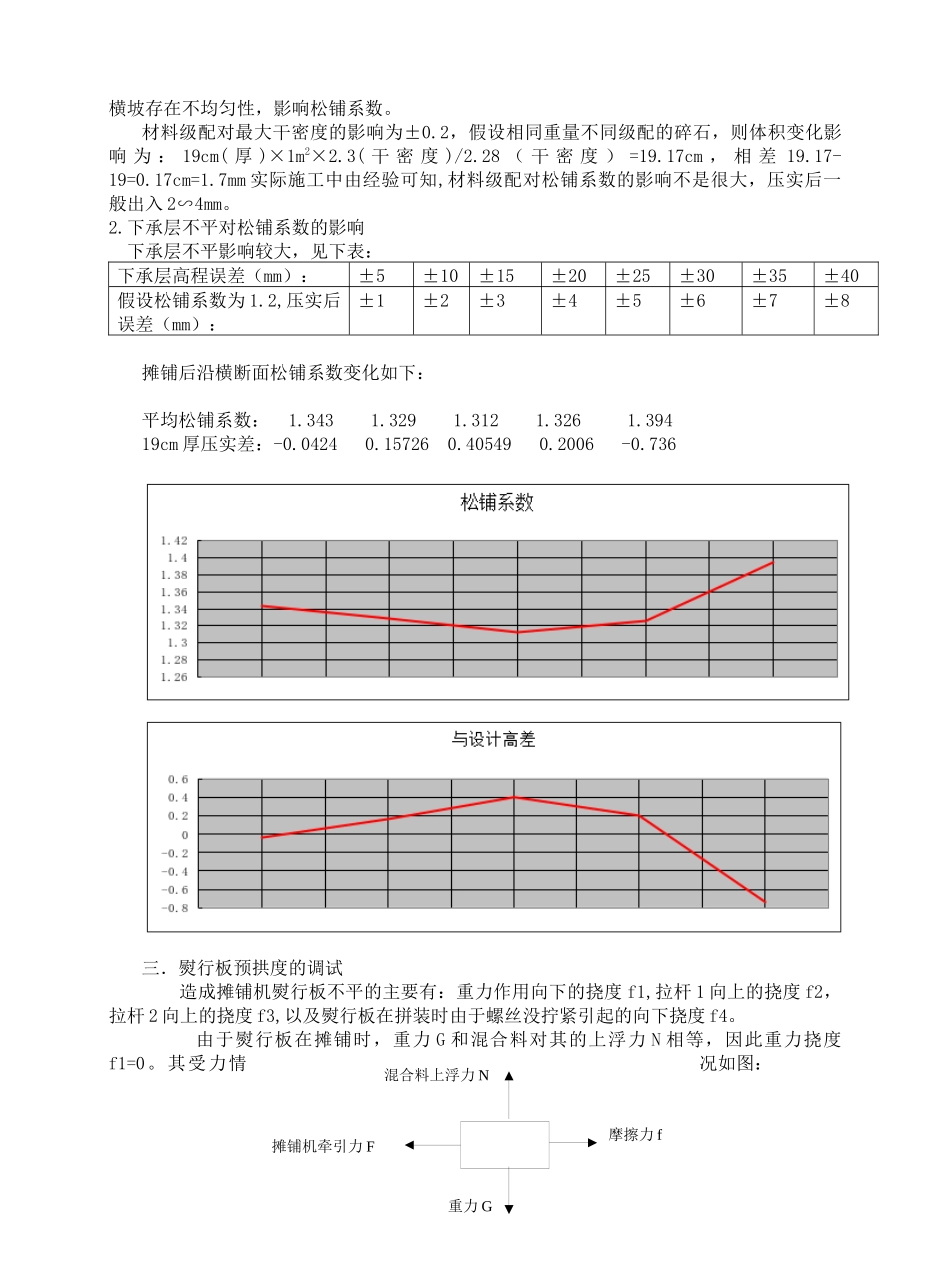

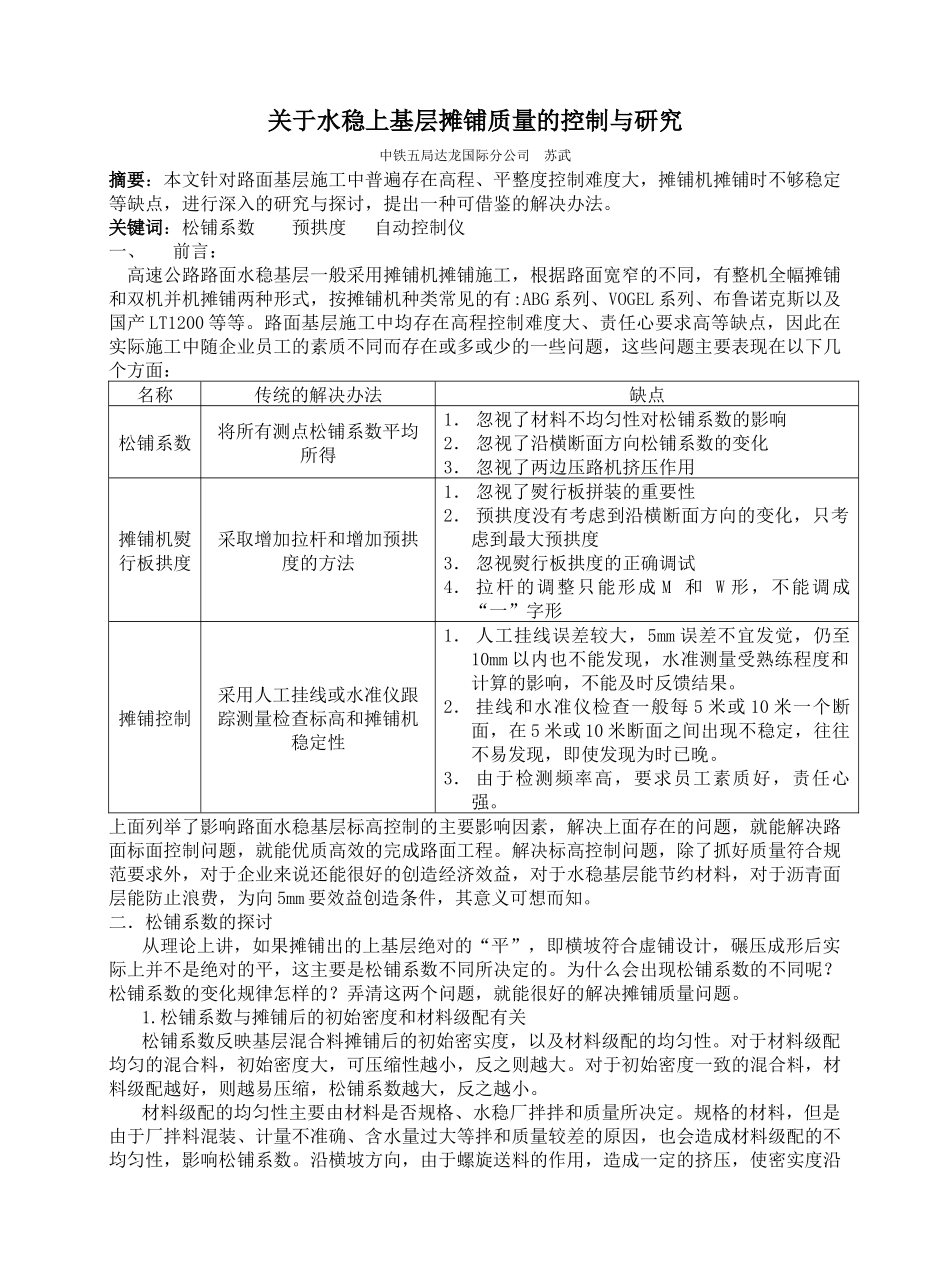

关于水稳上基层摊铺质量的控制与研究中铁五局达龙国际分公司苏武摘要：本文针对路面基层施工中普遍存在高程、平整度控制难度大，摊铺机摊铺时不够稳定等缺点，进行深入的研究与探讨，提出一种可借鉴的解决办法。关键词：松铺系数预拱度自动控制仪一、前言：高速公路路面水稳基层一般采用摊铺机摊铺施工，根据路面宽窄的不同，有整机全幅摊铺和双机并机摊铺两种形式，按摊铺机种类常见的有:ABG系列、VOGEL系列、布鲁诺克斯以及国产LT1200等等。路面基层施工中均存在高程控制难度大、责任心要求高等缺点，因此在实际施工中随企业员工的素质不同而存在或多或少的一些问题，这些问题主要表现在以下几个方面：名称传统的解决办法缺点松铺系数将所有测点松铺系数平均所得1．忽视了材料不均匀性对松铺系数的影响2．忽视了沿横断面方向松铺系数的变化3．忽视了两边压路机挤压作用摊铺机熨行板拱度采取增加拉杆和增加预拱度的方法1．忽视了熨行板拼装的重要性2．预拱度没有考虑到沿横断面方向的变化，只考虑到最大预拱度3．忽视熨行板拱度的正确调试4．拉杆的调整只能形成M和W形，不能调成“一”字形摊铺控制采用人工挂线或水准仪跟踪测量检查标高和摊铺机稳定性1．人工挂线误差较大，5mm误差不宜发觉，仍至10mm以内也不能发现，水准测量受熟练程度和计算的影响，不能及时反馈结果。2．挂线和水准仪检查一般每5米或10米一个断面，在5米或10米断面之间出现不稳定，往往不易发现，即使发现为时已晚。3．由于检测频率高，要求员工素质好，责任心强。上面列举了影响路面水稳基层标高控制的主要影响因素，解决上面存在的问题，就能解决路面标面控制问题，就能优质高效的完成路面工程。解决标高控制问题，除了抓好质量符合规范要求外，对于企业来说还能很好的创造经济效益，对于水稳基层能节约材料，对于沥青面层能防止浪费，为向5mm要效益创造条件，其意义可想而知。二．松铺系数的探讨从理论上讲，如果摊铺出的上基层绝对的“平”，即横坡符合虚铺设计，碾压成形后实际上并不是绝对的平，这主要是松铺系数不同所决定的。为什么会出现松铺系数的不同呢？松铺系数的变化规律怎样的？弄清这两个问题，就能很好的解决摊铺质量问题。1.松铺系数与摊铺后的初始密度和材料级配有关松铺系数反映基层混合料摊铺后的初始密实度，以及材料级配的均匀性。对于材料级配均匀的混合料，初始密度大，可压缩性越小，反之则越大。对于初始密度一致的混合料，材料级配越好，则越易压缩，松铺系数越大，反之越小。材料级配的均匀性主要由材料是否规格、水稳厂拌拌和质量所决定。规格的材料，但是由于厂拌料混装、计量不准确、含水量过大等拌和质量较差的原因，也会造成材料级配的不均匀性，影响松铺系数。沿横坡方向，由于螺旋送料的作用，造成一定的挤压，使密实度沿摩擦力f混合料上浮力N摊铺机牵引力F重力G横坡存在不均匀性，影响松铺系数。材料级配对最大干密度的影响为±0.2，假设相同重量不同级配的碎石，则体积变化影响为：19cm(厚)×1m2×2.3(干密度)/2.28（干密度）=19.17cm，相差19.17-19=0.17cm=1.7mm实际施工中由经验可知,材料级配对松铺系数的影响不是很大，压实后一般出入2∽4mm。2.下承层不平对松铺系数的影响下承层不平影响较大，见下表：下承层高程误差（mm）：±5±10±15±20±25±30±35±40假设松铺系数为1.2,压实后误差（mm）：±1±2±3±4±5±6±7±8摊铺后沿横断面松铺系数变化如下：平均松铺系数：1.3431.3291.3121.3261.39419cm厚压实差：-0.04240.157260.405490.2006-0.736三．熨行板预拱度的调试造成摊铺机熨行板不平的主要有：重力作用向下的挠度f1,拉杆1向上的挠度f2，拉杆2向上的挠度f3,以及熨行板在拼装时由于螺丝没拧紧引起的向下挠度f4。由于熨行板在摊铺时，重力G和混合料对其的上浮力N相等，因此重力挠度f1=0。其受力情况如图：由上可知，熨行板的横向挠度f=f4-f2-f3,要想使熨行板“绝对”的平，有两种方法，一种是使f4=0，即在拼装时熨行板放在一个近似平的地面上进行拼装，并保证螺丝拧紧，从而使f4近似为0；另一种是使f4=f2+f3,即采用拉杆调平，由于受力情况和f4挠度分布的...
