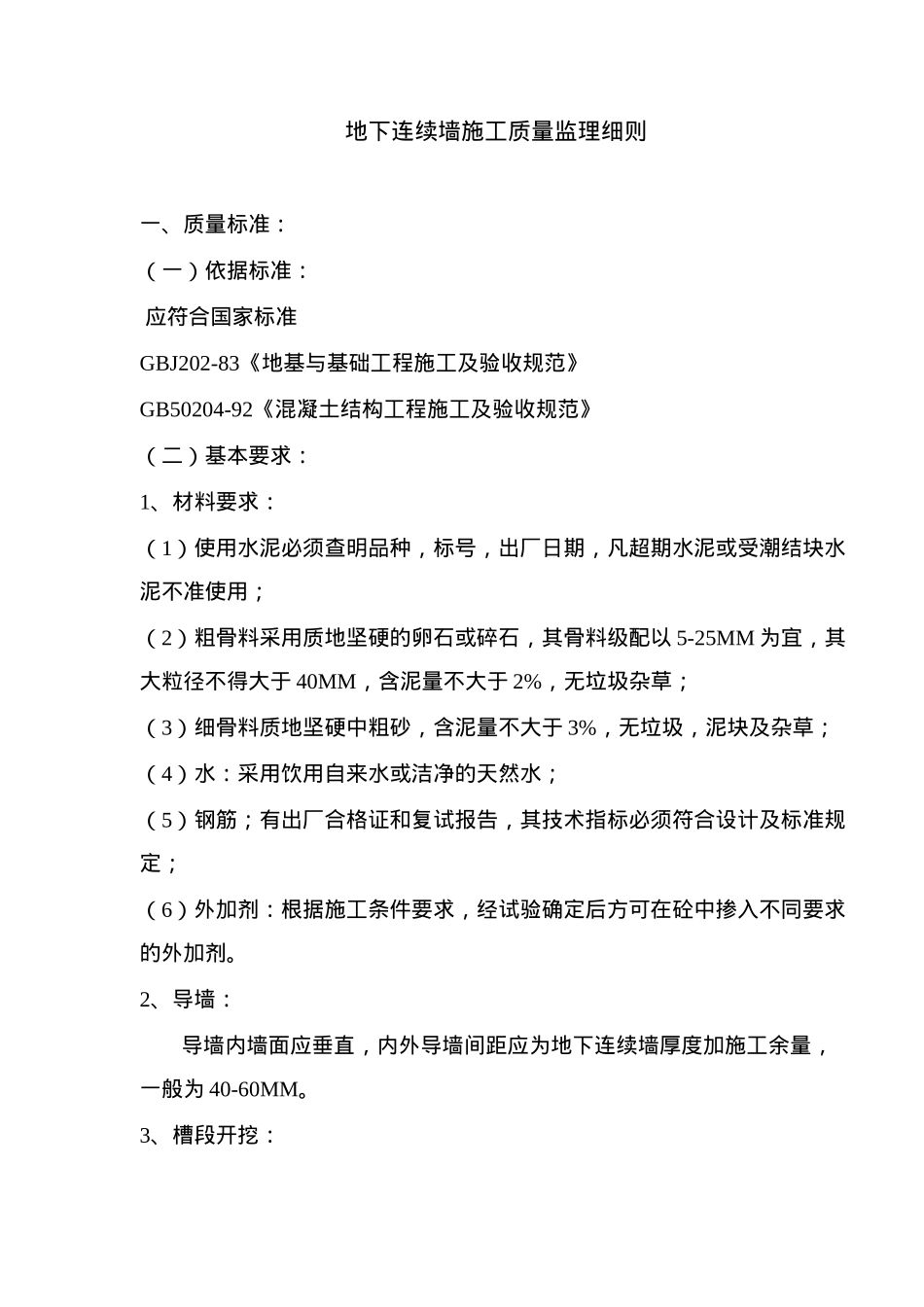

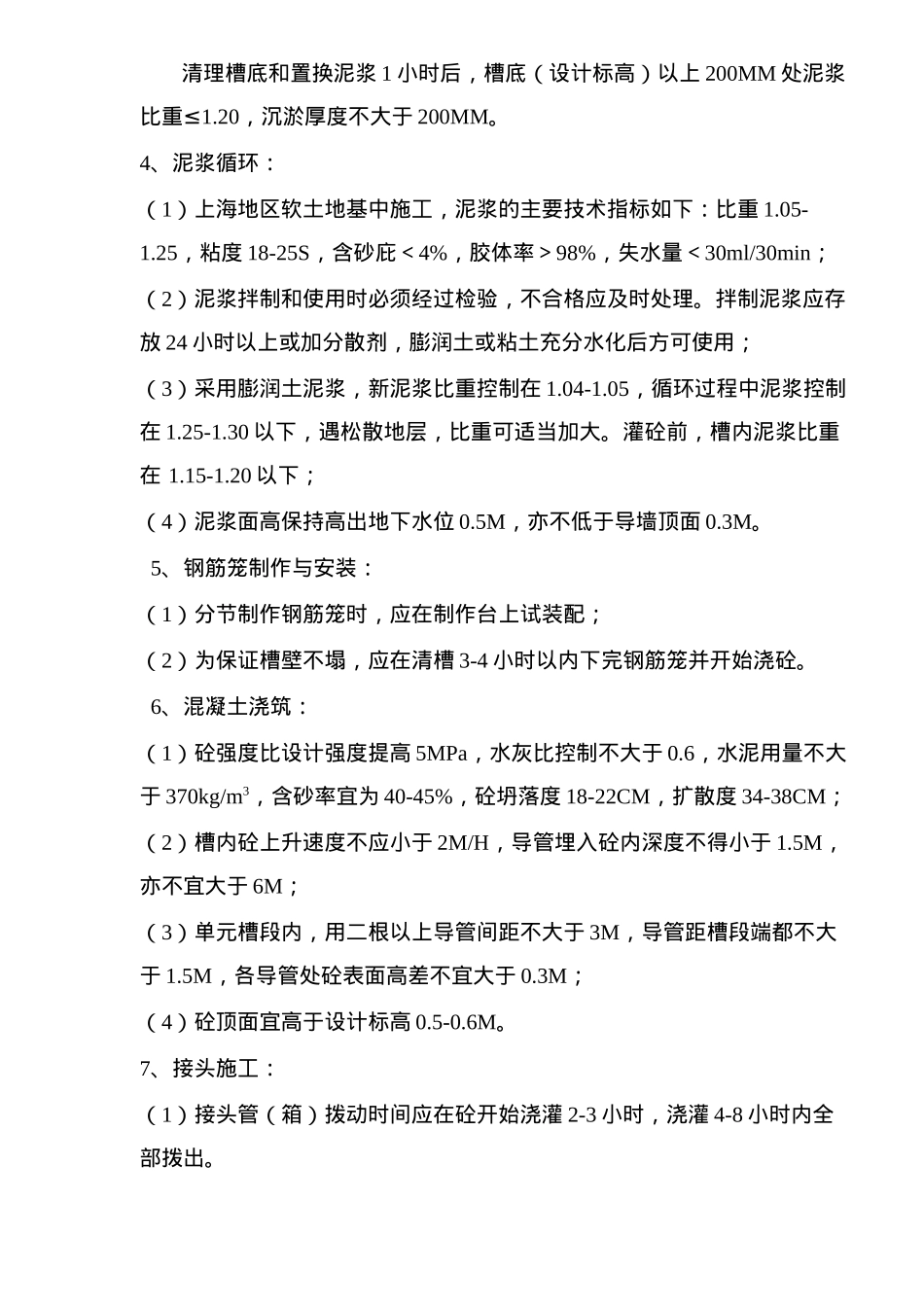

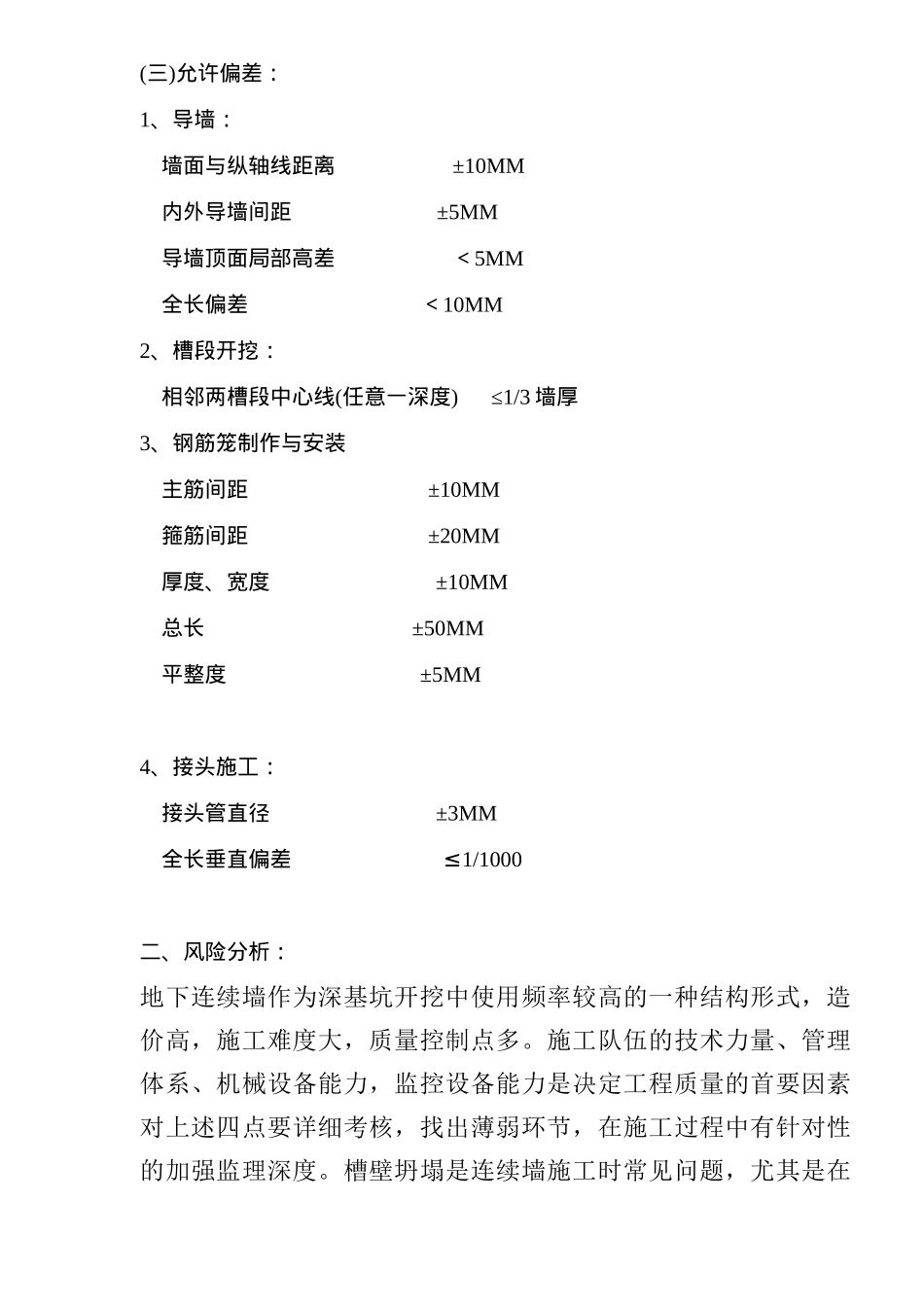

地下连续墙施工质量监理细则一、质量标准：（一）依据标准：应符合国家标准GBJ202-83《地基与基础工程施工及验收规范》GB50204-92《混凝土结构工程施工及验收规范》（二）基本要求：1、材料要求：（1）使用水泥必须查明品种，标号，出厂日期，凡超期水泥或受潮结块水泥不准使用；（2）粗骨料采用质地坚硬的卵石或碎石，其骨料级配以5-25MM为宜，其大粒径不得大于40MM，含泥量不大于2%，无垃圾杂草；（3）细骨料质地坚硬中粗砂，含泥量不大于3%，无垃圾，泥块及杂草；（4）水：采用饮用自来水或洁净的天然水；（5）钢筋；有出厂合格证和复试报告，其技术指标必须符合设计及标准规定；（6）外加剂：根据施工条件要求，经试验确定后方可在砼中掺入不同要求的外加剂。2、导墙：导墙内墙面应垂直，内外导墙间距应为地下连续墙厚度加施工余量，一般为40-60MM。3、槽段开挖：清理槽底和置换泥浆1小时后，槽底（设计标高）以上200MM处泥浆≤比重1.20，沉淤厚度不大于200MM。4、泥浆循环：（1）上海地区软土地基中施工，泥浆的主要技术指标如下：比重1.05-1.25，粘度18-25S，含砂庇＜4%，胶体率＞98%，失水量＜30ml/30min；（2）泥浆拌制和使用时必须经过检验，不合格应及时处理。拌制泥浆应存放24小时以上或加分散剂，膨润土或粘土充分水化后方可使用；（3）采用膨润土泥浆，新泥浆比重控制在1.04-1.05，循环过程中泥浆控制在1.25-1.30以下，遇松散地层，比重可适当加大。灌砼前，槽内泥浆比重在1.15-1.20以下；（4）泥浆面高保持高出地下水位0.5M，亦不低于导墙顶面0.3M。5、钢筋笼制作与安装：（1）分节制作钢筋笼时，应在制作台上试装配；（2）为保证槽壁不塌，应在清槽3-4小时以内下完钢筋笼并开始浇砼。6、混凝土浇筑：（1）砼强度比设计强度提高5MPa，水灰比控制不大于0.6，水泥用量不大于370kg/m3，含砂率宜为40-45%，砼坍落度18-22CM，扩散度34-38CM；（2）槽内砼上升速度不应小于2M/H，导管埋入砼内深度不得小于1.5M，亦不宜大于6M；（3）单元槽段内，用二根以上导管间距不大于3M，导管距槽段端都不大于1.5M，各导管处砼表面高差不宜大于0.3M；（4）砼顶面宜高于设计标高0.5-0.6M。7、接头施工：（1）接头管（箱）拨动时间应在砼开始浇灌2-3小时，浇灌4-8小时内全部拨出。(三)允许偏差：1、导墙：墙面与纵轴线距离±10MM内外导墙间距±5MM导墙顶面局部高差＜5MM全长偏差＜10MM2、槽段开挖：相邻两槽段中心线(任意一深度)≤1/3墙厚3、钢筋笼制作与安装主筋间距±10MM箍筋间距±20MM厚度、宽度±10MM总长±50MM平整度±5MM4、接头施工：接头管直径±3MM≤全长垂直偏差1/1000二、风险分析：地下连续墙作为深基坑开挖中使用频率较高的一种结构形式，造价高，施工难度大，质量控制点多。施工队伍的技术力量、管理体系、机械设备能力，监控设备能力是决定工程质量的首要因素对上述四点要详细考核，找出薄弱环节，在施工过程中有针对性的加强监理深度。槽壁坍塌是连续墙施工时常见问题，尤其是在转角处，它将影响后期开挖工程进度，围檩、支撑的安装精度，并直接影响地下连续墙质量许定。清槽前，相邻两幅墙面侧壁泥皮不清刷干净，开挖后将了现渗漏现象，对有防渗要求的墙体要尤为注意。砼浇筑过程要保持连续，否则，连续墙中将出现来泥层，影响其水平抗剪性能。恶劣天气对连续墙施工质量影响颇大多雨季节要监测地下水位变动情况，水位升高时，注意补充泥浆提高泥浆面高度，真正起到护壁作用。槽壁坍塌原因分析：1、泥浆质量不合格；2、降雨使地下水位急剧上升；3、单元槽段过长；4、地面附加荷载大。钢筋笼上浮原因分析：1、钢筋笼重量太轻；2、槽底沉渣过多；3、砼导管插入深度过大；4、砼浇灌速度太快。槽段接头渗水原因分析：粘附在上段砼接头表面上泥皮未清除掉就下钢筋笼浇砼。三、控制点：项目要点1防止导墙破坏或变形a、按要求施工导墙，导墙内侧钢筋应连接，注意墙深到位；b、导墙拆模后，立即在内侧加撑，撑导墙面之间不得有缝隙，支撑有足够刚度；c、导墙附近荷载不宜过大，施工过程中尤其注意大型施工机械堆土或其它堆物荷载d、经常检查导墙周围排水沟排水能力和疏通情况。2...
