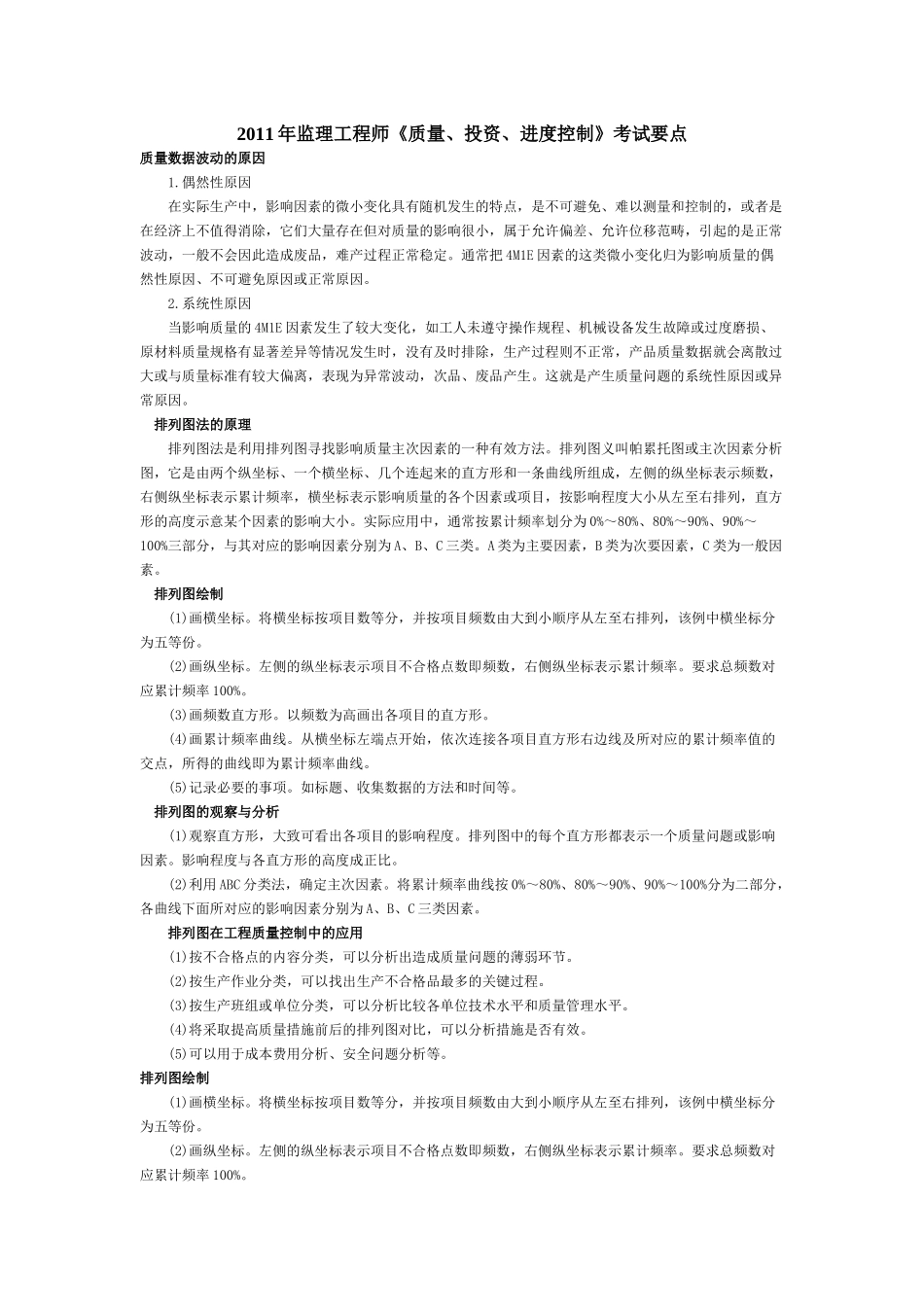

2011年监理工程师《质量、投资、进度控制》考试要点质量数据波动的原因1.偶然性原因在实际生产中，影响因素的微小变化具有随机发生的特点，是不可避免、难以测量和控制的，或者是在经济上不值得消除，它们大量存在但对质量的影响很小，属于允许偏差、允许位移范畴，引起的是正常波动，一般不会因此造成废品，难产过程正常稳定。通常把4M1E因素的这类微小变化归为影响质量的偶然性原因、不可避免原因或正常原因。2.系统性原因当影响质量的4M1E因素发生了较大变化，如工人未遵守操作规程、机械设备发生故障或过度磨损、原材料质量规格有显著差异等情况发生时，没有及时排除，生产过程则不正常，产品质量数据就会离散过大或与质量标准有较大偏离，表现为异常波动，次品、废品产生。这就是产生质量问题的系统性原因或异常原因。排列图法的原理排列图法是利用排列图寻找影响质量主次因素的一种有效方法。排列图义叫帕累托图或主次因素分析图，它是由两个纵坐标、一个横坐标、几个连起来的直方形和一条曲线所组成，左侧的纵坐标表示频数，右侧纵坐标表示累计频率，横坐标表示影响质量的各个因素或项目，按影响程度大小从左至右排列，直方形的高度示意某个因素的影响大小。实际应用中，通常按累计频率划分为0%～80%、80%～90%、90%～100%三部分，与其对应的影响因素分别为A、B、C三类。A类为主要因素，B类为次要因素，C类为一般因素。排列图绘制(1)画横坐标。将横坐标按项目数等分，并按项目频数由大到小顺序从左至右排列，该例中横坐标分为五等份。(2)画纵坐标。左侧的纵坐标表示项目不合格点数即频数，右侧纵坐标表示累计频率。要求总频数对应累计频率100%。(3)画频数直方形。以频数为高画出各项目的直方形。(4)画累计频率曲线。从横坐标左端点开始，依次连接各项目直方形右边线及所对应的累计频率值的交点，所得的曲线即为累计频率曲线。(5)记录必要的事项。如标题、收集数据的方法和时间等。排列图的观察与分析(1)观察直方形，大致可看出各项目的影响程度。排列图中的每个直方形都表示一个质量问题或影响因素。影响程度与各直方形的高度成正比。(2)利用ABC分类法，确定主次因素。将累计频率曲线按0%～80%、80%～90%、90%～100%分为二部分，各曲线下面所对应的影响因素分别为A、B、C三类因素。排列图在工程质量控制中的应用(1)按不合格点的内容分类，可以分析出造成质量问题的薄弱环节。(2)按生产作业分类，可以找出生产不合格品最多的关键过程。(3)按生产班组或单位分类，可以分析比较各单位技术水平和质量管理水平。(4)将采取提高质量措施前后的排列图对比，可以分析措施是否有效。(5)可以用于成本费用分析、安全问题分析等。排列图绘制(1)画横坐标。将横坐标按项目数等分，并按项目频数由大到小顺序从左至右排列，该例中横坐标分为五等份。(2)画纵坐标。左侧的纵坐标表示项目不合格点数即频数，右侧纵坐标表示累计频率。要求总频数对应累计频率100%。(3)画频数直方形。以频数为高画出各项目的直方形。(4)画累计频率曲线。从横坐标左端点开始，依次连接各项目直方形右边线及所对应的累计频率值的交点，所得的曲线即为累计频率曲线。(5)记录必要的事项。如标题、收集数据的方法和时间等。直方图在工程质量控制中的应用1.用途直方图法即频数分布直方图法，它是将收集到的质量数据进行分组整理，绘制成频数分布直方图，用以描述质量分布状态的一种分析方法，所以又称质量分布图法。通过直方图的观察与分析，可了解产品质量的波动情况，掌握质量特性的分布规律，以便对质量状况进行分析判断。同时可通过质量数据特征值的计算，估算施工生产过程总体的不合格品率，评价过程能力等。2.观察与分析观察直方图的形状，判断质量分布状态。作完直方图后，首先要认真观察直方图的整体形状，看其是否属于正常型直方图。正常型直方图就是中间高，两侧底，左右接近对称的图形。出现非正常型直方图时，表明生产过程或收集数据作图有问题。这就要求进一步分析判断，找出原因，从而采取措施加以纠正。凡属非正常型直方图，其图形分布有各种不同缺陷，归纳起来一般有五种类型：(1)折齿型，是由于分组组数...
