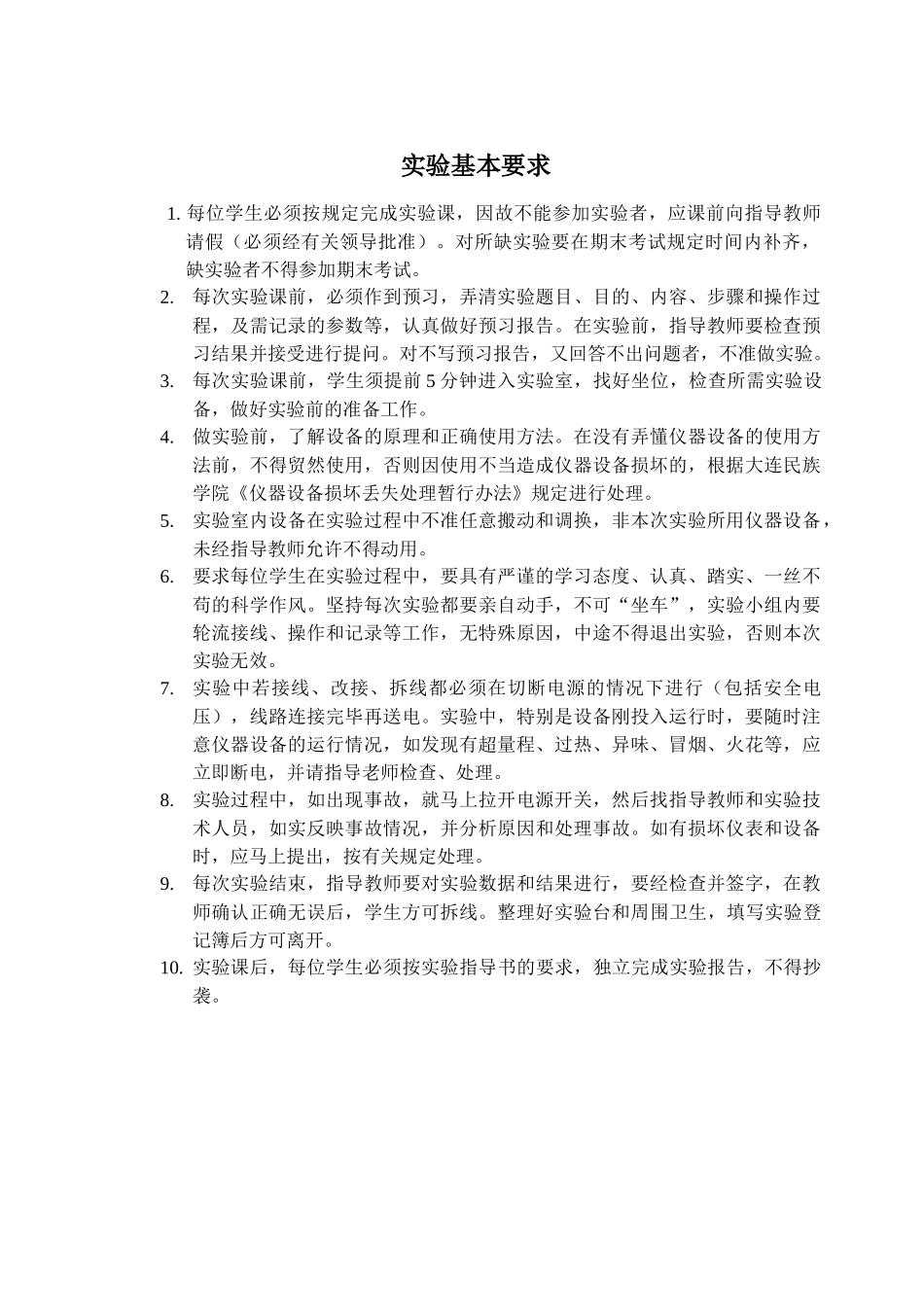

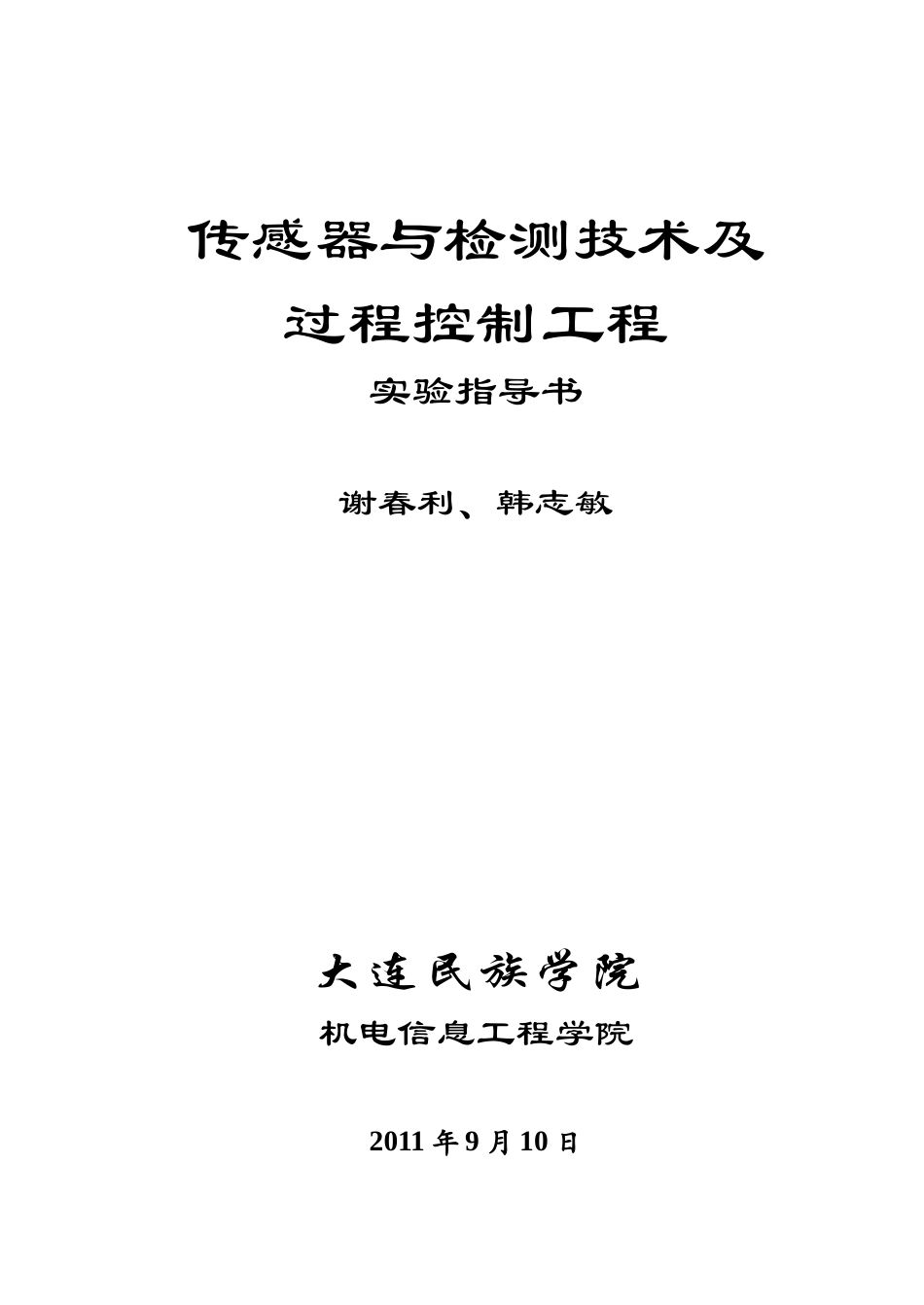

传感器与检测技术及过程控制工程实验指导书谢春利、韩志敏大连民族学院机电信息工程学院2011年9月10日实验基本要求1.每位学生必须按规定完成实验课,因故不能参加实验者,应课前向指导教师请假(必须经有关领导批准)。对所缺实验要在期末考试规定时间内补齐,缺实验者不得参加期末考试。2.每次实验课前,必须作到预习,弄清实验题目、目的、内容、步骤和操作过程,及需记录的参数等,认真做好预习报告。在实验前,指导教师要检查预习结果并接受进行提问。对不写预习报告,又回答不出问题者,不准做实验。3.每次实验课前,学生须提前5分钟进入实验室,找好坐位,检查所需实验设备,做好实验前的准备工作。4.做实验前,了解设备的原理和正确使用方法。在没有弄懂仪器设备的使用方法前,不得贸然使用,否则因使用不当造成仪器设备损坏的,根据大连民族学院《仪器设备损坏丢失处理暂行办法》规定进行处理。5.实验室内设备在实验过程中不准任意搬动和调换,非本次实验所用仪器设备,未经指导教师允许不得动用。6.要求每位学生在实验过程中,要具有严谨的学习态度、认真、踏实、一丝不苟的科学作风。坚持每次实验都要亲自动手,不可“坐车”,实验小组内要轮流接线、操作和记录等工作,无特殊原因,中途不得退出实验,否则本次实验无效。7.实验中若接线、改接、拆线都必须在切断电源的情况下进行(包括安全电压),线路连接完毕再送电。实验中,特别是设备刚投入运行时,要随时注意仪器设备的运行情况,如发现有超量程、过热、异味、冒烟、火花等,应立即断电,并请指导老师检查、处理。8.实验过程中,如出现事故,就马上拉开电源开关,然后找指导教师和实验技术人员,如实反映事故情况,并分析原因和处理事故。如有损坏仪表和设备时,应马上提出,按有关规定处理。9.每次实验结束,指导教师要对实验数据和结果进行,要经检查并签字,在教师确认正确无误后,学生方可拆线。整理好实验台和周围卫生,填写实验登记簿后方可离开。10.实验课后,每位学生必须按实验指导书的要求,独立完成实验报告,不得抄袭。目录第一章CSY系列传感器系统实验仪的使用说明............................................1第二章SAC-JGK03过程控制实验装置使用说明...........................................6第一节SAC-JGK03过程控制实验装置系统组成...................................6第二节SAC-JGK03过程控制实验装置工艺流程说明...........................9第三节SAC-JGK03过程控制实验装置上位机操作说明......................14第四节SAC-JGK03过程控制实验装置系统维护..................................20第三章传感器与检测技术实验......................................................................21实验一应变传感器的性能研究...............................................................21实验二差动变送器性能测试...................................................................25实验三电容式传感器性能测试...............................................................28实验四霍尔式传感器与应用...................................................................30实验五温度传感器的性能及应用...........................................................32实验六应变测试系统的温度效应与补偿...............................................34实验七液位变送器性能测试...................................................................36实验八压力变送器性能测试...................................................................38实验九流量变送器性能测试...................................................................40第四章过程控制工程试验..............................................................................42实验一被控过程建模...............................................................................43实验二单回路控制系统实验.........................................................
