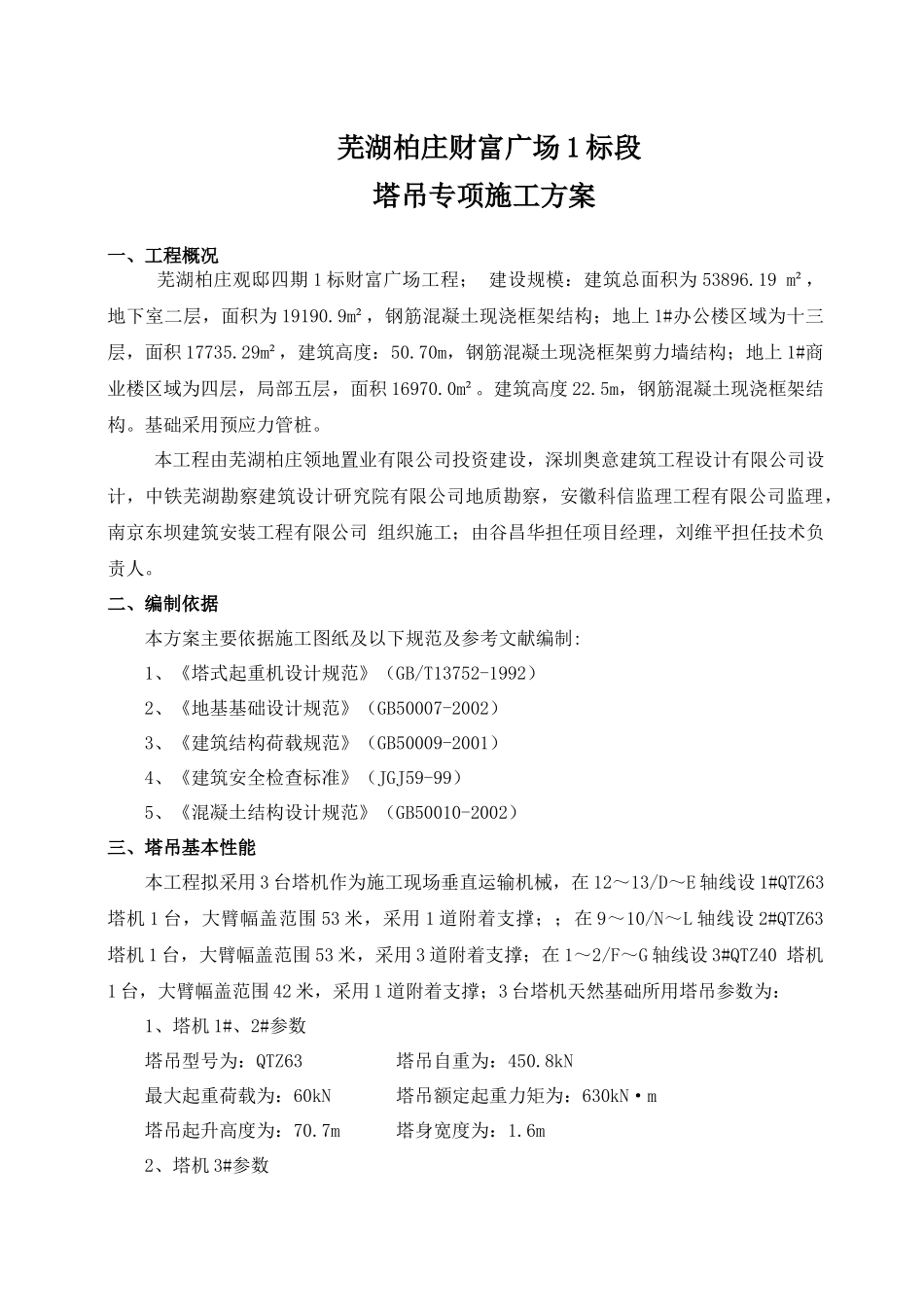

芜湖柏庄财富广场1标段塔吊专项施工方案一、工程概况芜湖柏庄观邸四期1标财富广场工程；建设规模：建筑总面积为53896.19m²，地下室二层，面积为19190.9m²，钢筋混凝土现浇框架结构；地上1#办公楼区域为十三层，面积17735.29m²，建筑高度：50.70m，钢筋混凝土现浇框架剪力墙结构；地上1#商业楼区域为四层，局部五层，面积16970.0m²。建筑高度22.5m，钢筋混凝土现浇框架结构。基础采用预应力管桩。本工程由芜湖柏庄领地置业有限公司投资建设，深圳奥意建筑工程设计有限公司设计，中铁芜湖勘察建筑设计研究院有限公司地质勘察，安徽科信监理工程有限公司监理，南京东坝建筑安装工程有限公司组织施工；由谷昌华担任项目经理，刘维平担任技术负责人。二、编制依据本方案主要依据施工图纸及以下规范及参考文献编制:1、《塔式起重机设计规范》（GB/T13752-1992）2、《地基基础设计规范》（GB50007-2002）3、《建筑结构荷载规范》（GB50009-2001）4、《建筑安全检查标准》（JGJ59-99）5、《混凝土结构设计规范》（GB50010-2002）三、塔吊基本性能本工程拟采用3台塔机作为施工现场垂直运输机械，在12～13/D～E轴线设1#QTZ63塔机1台，大臂幅盖范围53米，采用1道附着支撑；；在9～10/N～L轴线设2#QTZ63塔机1台，大臂幅盖范围53米，采用3道附着支撑；在1～2/F～G轴线设3#QTZ40塔机1台，大臂幅盖范围42米，采用1道附着支撑；3台塔机天然基础所用塔吊参数为：1、塔机1#、2#参数塔吊型号为：QTZ63塔吊自重为：450.8kN最大起重荷载为：60kN塔吊额定起重力矩为：630kN·m塔吊起升高度为：70.7m塔身宽度为：1.6m2、塔机3#参数塔吊型号：QTZ40塔吊自重为：270.8kN最大起重荷载为：50kN，塔吊额定起重力矩为：400kN·m，塔吊起升高度为：31.5m塔身宽度为：1.4m四、塔吊基础定位及施工1、塔吊基础定位详见施工平面图；2、塔吊基础施工见“计算书”设计要求。基础施工前应由塔吊拆装队技术负责人进行如下几方面的技术交底：混凝土强度等级、钢筋配置图、基础与建筑平面图、基础剖面图、基础表面平整度要求、预埋螺栓误差要求等，接底人为工程施工负责人，双方书面交接。基础施工应由塔机所有部门派专人监督整个施工过程，同时做好各个隐蔽验收纪录，如钎探纪录、地基隐蔽工程验收纪录等。施工完毕做好砼的养护，砼强度达到要求后方可安装塔吊；3、顶面用水泥砂浆找平，用水准仪校水平，倾斜度和平整度误差不超过1/5000；4、机脚螺栓位置、尺寸要绝对正确，应特别注意做好复核工作，尺寸误差不超过±0.5mm，螺纹位须抹上黄油，并注意保护。五、场地及机械设备人员等准备1、在塔基周围，清理出场地，场地要求平整，无障碍物；2、留出塔吊进出堆放场地及吊车、汽车进出通道，路基必须压实、平整；3、塔吊安拆范围上空所有临时施工电线必须拆除或改道；4、机械设备准备：汽车吊一台，电工、钳工工具，钢丝绳一套，U型环若干，水准仪、经纬仪各一台，万用表和钢管尺各一只；5、塔吊安拆必须由专业的安拆人员进行操作。六、塔吊的安装及调试1、安装要求：轴销必须插到底，并扣好开口销。基脚螺丝及塔身连接螺丝必须拧紧。附墙处电焊必须有专职电焊工焊接。垂直度必须控制在千分之一以内。2、塔吊的安装顺序：校验基础→安装底架→安装基础节→安装三个标准节→安装预升套架→安装回转机构总成→安装塔帽→安装司机室→安装平衡臂→吊起1~2块平衡重（根据设计要求）→拼装起重臂→吊装起重臂→吊装余下配重。各道工序严格按标准要求施工，上道工序未完严禁进行下道工序。3、注意事项：安装人员必须带好安全帽；严禁酒后上班；非安装人员不得进入安装区域。安装拆卸时必须注意吊物的重心位置，必须按安装拆卸顺序进行安装或拆卸，钢丝绳要栓牢，卸扣要拧紧，作业工具要抓牢，摆放要平稳，防止跌落伤人，吊物上面或下面都不准站人。基本高度安装完成后，应注意周围建筑物及高压线，严禁回转或进行吊重作业，下班后用钢筋卡牢。4、塔吊的顶升作业（1）、先将要加的几个标准节吊至塔身引入的方向一个个依次排列好，然后将大臂旋转至引进横梁的正上方，打开回转制动开关，使回转处于制动状态。（2）、调整好爬升架...
