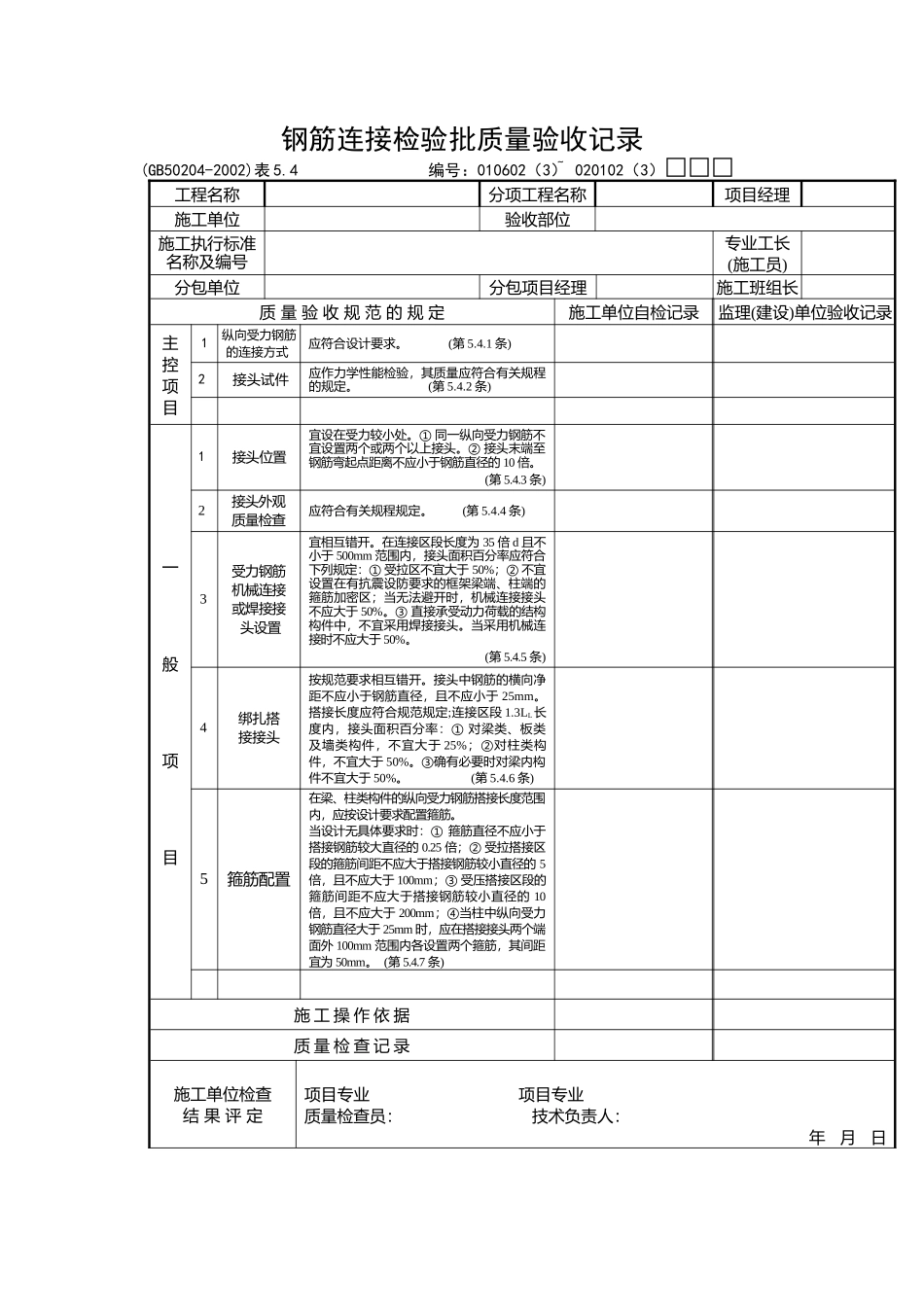

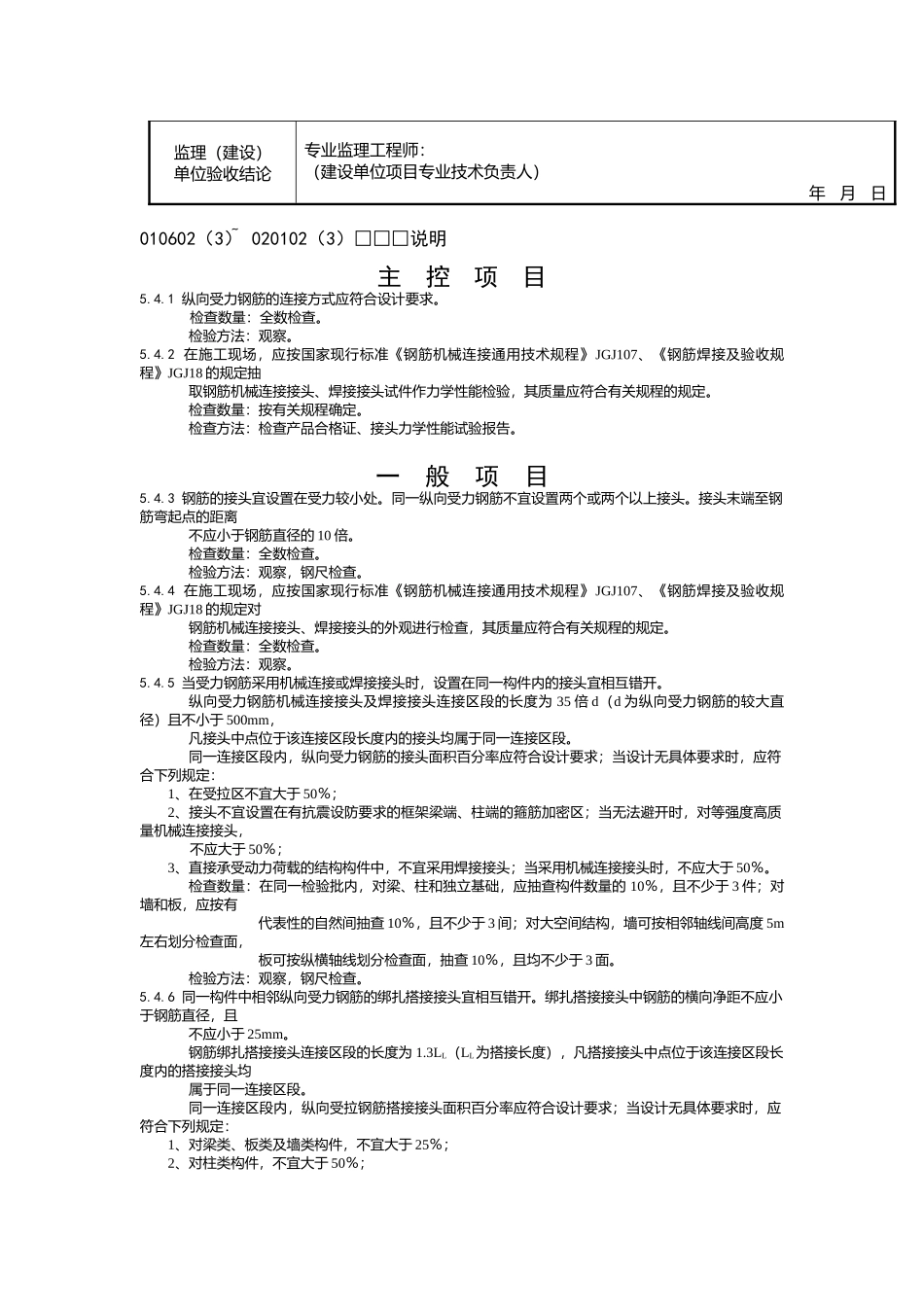

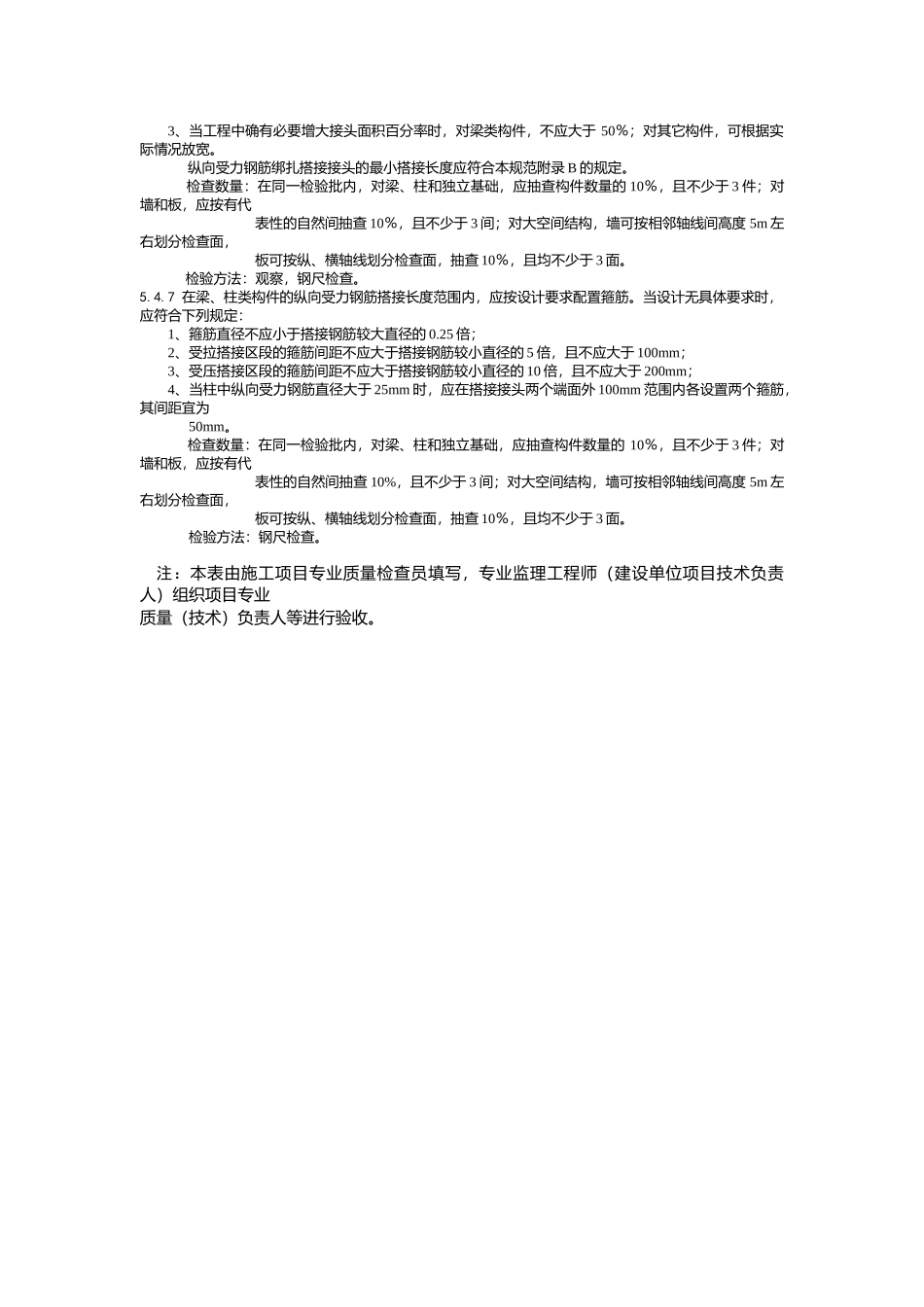

钢筋连接检验批质量验收记录(GB50204-2002)表5.4编号：010602（3）020102（3）□□□工程名称分项工程名称项目经理施工单位验收部位施工执行标准名称及编号专业工长(施工员)分包单位分包项目经理施工班组长质量验收规范的规定施工单位自检记录监理(建设)单位验收记录主控项目1纵向受力钢筋的连接方式应符合设计要求。(第5.4.1条)2接头试件应作力学性能检验，其质量应符合有关规程的规定。(第5.4.2条)一般项目1接头位置宜设在受力较小处。①同一纵向受力钢筋不宜设置两个或两个以上接头。②接头末端至钢筋弯起点距离不应小于钢筋直径的10倍。(第5.4.3条)2接头外观质量检查应符合有关规程规定。(第5.4.4条)3受力钢筋机械连接或焊接接头设置宜相互错开。在连接区段长度为35倍d且不小于500mm范围内，接头面积百分率应符合下列规定：①受拉区不宜大于50%；②不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区；当无法避开时，机械连接接头不应大于50%。③直接承受动力荷载的结构构件中，不宜采用焊接接头。当采用机械连接时不应大于50%。(第5.4.5条)4绑扎搭接接头按规范要求相互错开。接头中钢筋的横向净距不应小于钢筋直径，且不应小于25mm。搭接长度应符合规范规定;连接区段1.3LL长度内，接头面积百分率：①对梁类、板类及墙类构件，不宜大于25%；②对柱类构件，不宜大于50%。③确有必要时对梁内构件不宜大于50%。(第5.4.6条)5箍筋配置在梁、柱类构件的纵向受力钢筋搭接长度范围内，应按设计要求配置箍筋。当设计无具体要求时：①箍筋直径不应小于搭接钢筋较大直径的0.25倍；②受拉搭接区段的箍筋间距不应大于搭接钢筋较小直径的5倍，且不应大于100mm；③受压搭接区段的箍筋间距不应大于搭接钢筋较小直径的10倍，且不应大于200mm；④当柱中纵向受力钢筋直径大于25mm时，应在搭接接头两个端面外100mm范围内各设置两个箍筋，其间距宜为50mm。(第5.4.7条)施工操作依据质量检查记录施工单位检查结果评定项目专业项目专业质量检查员：技术负责人：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日010602（3）020102（3）□□□说明主控项目5.4.1纵向受力钢筋的连接方式应符合设计要求。检查数量：全数检查。检验方法：观察。5.4.2在施工现场，应按国家现行标准《钢筋机械连接通用技术规程》JGJ107、《钢筋焊接及验收规程》JGJ18的规定抽取钢筋机械连接接头、焊接接头试件作力学性能检验，其质量应符合有关规程的规定。检查数量：按有关规程确定。检查方法：检查产品合格证、接头力学性能试验报告。一般项目5.4.3钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。检查数量：全数检查。检验方法：观察，钢尺检查。5.4.4在施工现场，应按国家现行标准《钢筋机械连接通用技术规程》JGJ107、《钢筋焊接及验收规程》JGJ18的规定对钢筋机械连接接头、焊接接头的外观进行检查，其质量应符合有关规程的规定。检查数量：全数检查。检验方法：观察。5.4.5当受力钢筋采用机械连接或焊接接头时，设置在同一构件内的接头宜相互错开。纵向受力钢筋机械连接接头及焊接接头连接区段的长度为35倍d（d为纵向受力钢筋的较大直径）且不小于500mm，凡接头中点位于该连接区段长度内的接头均属于同一连接区段。同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定：1、在受拉区不宜大于50％；2、接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区；当无法避开时，对等强度高质量机械连接接头，不应大于50％；3、直接承受动力荷载的结构构件中，不宜采用焊接接头；当采用机械连接接头时，不应大于50％。检查数量：在同一检验批内，对梁、柱和独立基础，应抽查构件数量的10％，且不少于3件；对墙和板，应按有代表性的自然间抽查10％，且不少于3间；对大空间结构，墙可按相邻轴线间高度5m左右划分检查面，板可按纵横轴线划分检查面，抽查10％，且均不少于3面。检验方法：观察，钢尺检查。5.4.6同一构件中相邻纵向受力钢筋的绑扎搭...
