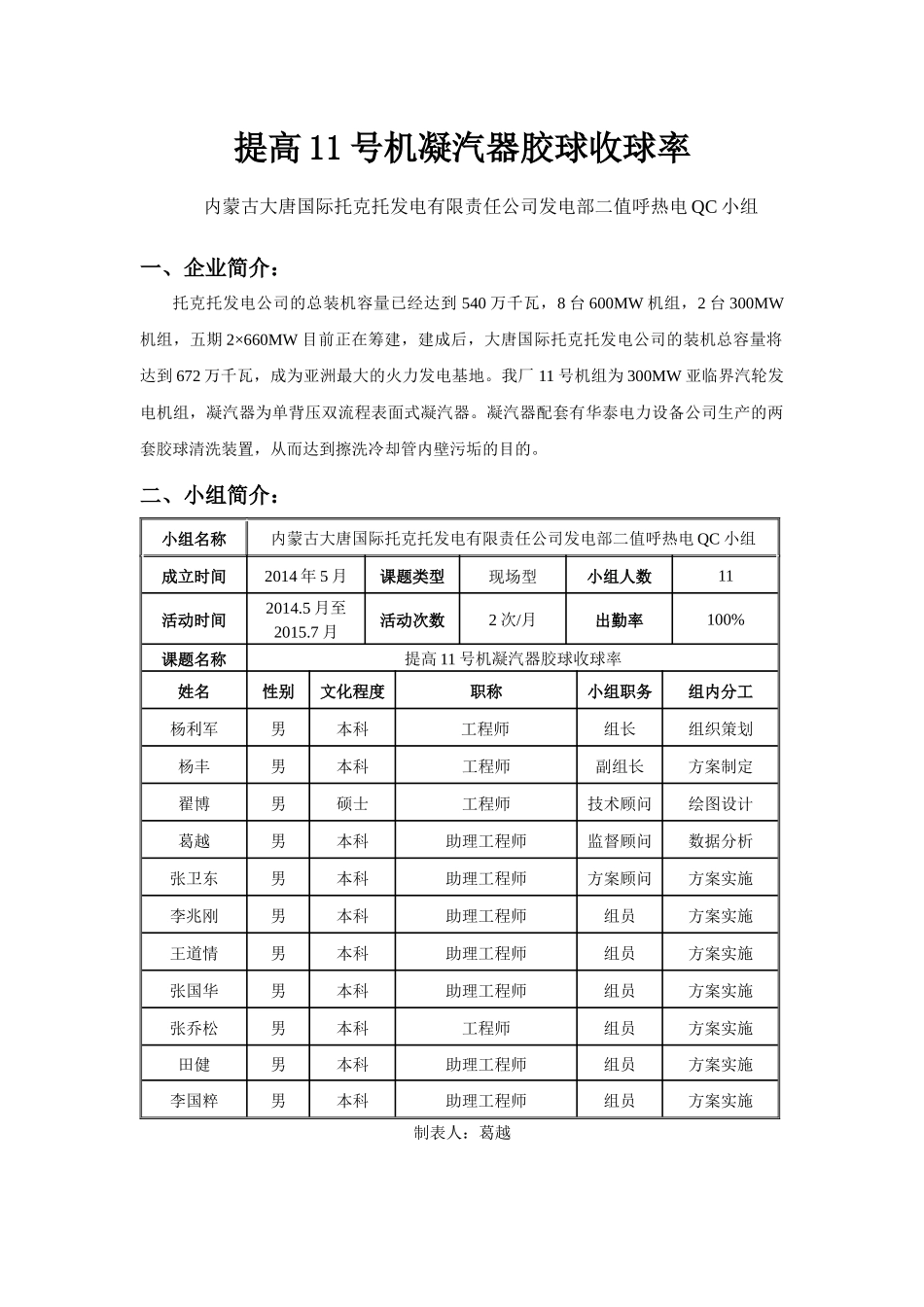

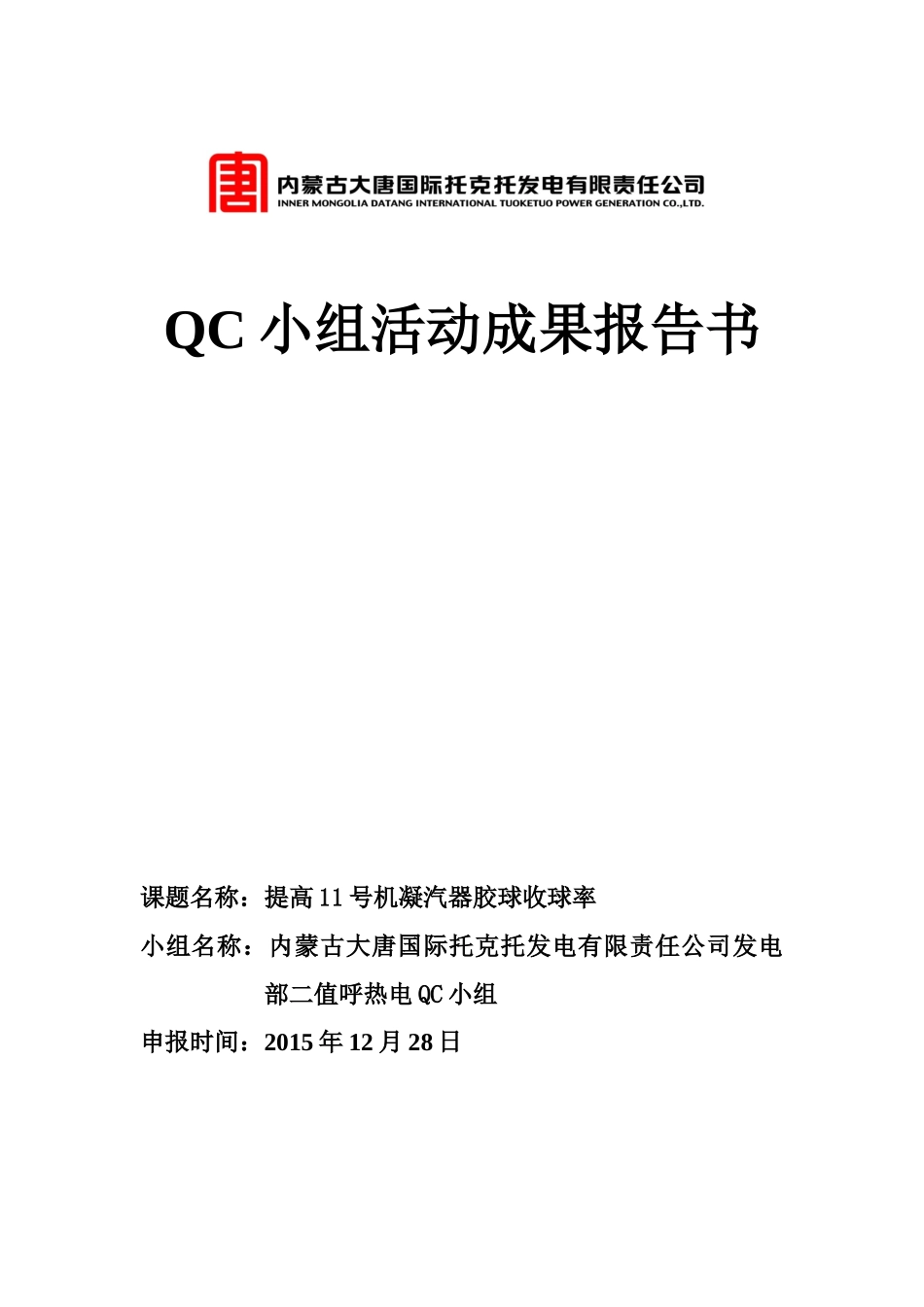

QC小组活动成果报告书课题名称：提高11号机凝汽器胶球收球率小组名称：内蒙古大唐国际托克托发电有限责任公司发电部二值呼热电QC小组申报时间：2015年12月28日提高11号机凝汽器胶球收球率内蒙古大唐国际托克托发电有限责任公司发电部二值呼热电QC小组一、企业简介：托克托发电公司的总装机容量已经达到540万千瓦，8台600MW机组，2台300MW机组，五期2×660MW目前正在筹建，建成后，大唐国际托克托发电公司的装机总容量将达到672万千瓦，成为亚洲最大的火力发电基地。我厂11号机组为300MW亚临界汽轮发电机组，凝汽器为单背压双流程表面式凝汽器。凝汽器配套有华泰电力设备公司生产的两套胶球清洗装置，从而达到擦洗冷却管内壁污垢的目的。二、小组简介：小组名称内蒙古大唐国际托克托发电有限责任公司发电部二值呼热电QC小组成立时间2014年5月课题类型现场型小组人数11活动时间2014.5月至2015.7月活动次数2次/月出勤率100%课题名称提高11号机凝汽器胶球收球率姓名性别文化程度职称小组职务组内分工杨利军男本科工程师组长组织策划杨丰男本科工程师副组长方案制定翟博男硕士工程师技术顾问绘图设计葛越男本科助理工程师监督顾问数据分析张卫东男本科助理工程师方案顾问方案实施李兆刚男本科助理工程师组员方案实施王道情男本科助理工程师组员方案实施张国华男本科助理工程师组员方案实施张乔松男本科工程师组员方案实施田健男本科助理工程师组员方案实施李国粹男本科助理工程师组员方案实施制表人：葛越三、选择课题1、选题背景我厂11号机组为300MW亚临界汽轮发电机组，凝汽器形式：单背压双流程表面式凝汽器。凝汽器生产厂家：东方汽轮机厂。凝汽器配套有华泰电力设备公司生产的两套胶球清洗装置。在进行凝汽器冷却管清洗时，收球网合上处于收球状态，装球室中的胶球由于胶球泵出水压头的推动作用，先后依次经过装球室出口电动球阀，凝汽器胶球进口手动球阀，经分汇器成两支管从循环水进水管两侧进入，由于循环水进出水压差作用，胶球依次经过循环水前水室，凝汽器冷却管，循环水后水室，胶球在循环水出水管被收球网拦住，经两支管过分汇器，顺着胶球泵的进水，经胶球泵进口电动球阀，进入胶球泵，经胶球泵出口电动球阀进入装球室，完成一个单次清洗循环在胶球进入凝汽器冷却管中进行清洗时，由于胶球的直径比冷却管的直径大1~2mm，且胶球富有弹性，利用凝汽器进口与出口循环水的差压作用，将胶球挤压通过冷却管，从而达到擦洗冷却管内壁污垢的目的。2、胶球装置清洗流程装球室→装球室出口电动球阀→凝汽器胶球进口电动球阀→循环水进水管→循环水入口水室→凝汽器冷却管束→循环水出口水室→收球网（回水管）→胶球泵进口手动球阀→胶球泵→胶球泵出口电动球阀→装球室11号机胶球设备及操作画面下表为热力试验组提供全厂09月、10月各机组胶球收球率统计：从表中可以看出，11号机收球率明显很低，而同型12号机收球率明显很高。目前11号机凝汽器收球率为46%~64.8%，远低于设计值95%。4、凝汽器胶球清洗装置设计要求应保证设备安全可靠，所有传动机构应灵活可靠，保证胶球清洗装置能够按照投运程序自动运行或手动运行，具有适应汽轮机各种工况正常运行的能力。凝汽器胶球清洗装置投运时，保证所有胶球在凝汽器水室中分布均匀的进入凝汽器不锈钢管中，对管子内壁进行有效的清洗。生产厂家规定收球率大于95%。四、现状调查小组对2014年6月1日-10月31日影响11号机组凝汽器胶球装置收球率低的问题进行调查如下表：月份项目（次）2014年6月上半月2014年6月下半月2014年7月上半月2014年7月下半月2014年8月上半月2014年8月下半月2014年9月上半月2014年9月下半月2014年10月上半月2014年10月下半月合计收球网问题20120210109收球方式问题211312011012循环水压力问题10010120005凝汽器水室杂01000001002质问题凝汽器管板问题00001000001胶球泵出力问题00100000001数据统计来源于呼热单元长日志记录根据调查结果绘制统计表如下：序号项目统计期内频数（次）统计期内百分比（%）累计百分比（%）1收球方式问题1240402收球网问题930703循环水压力问题516.886.84凝汽器水室杂质问题26.693.45凝汽器管...
