钢材公司质量分析报告VIP免费

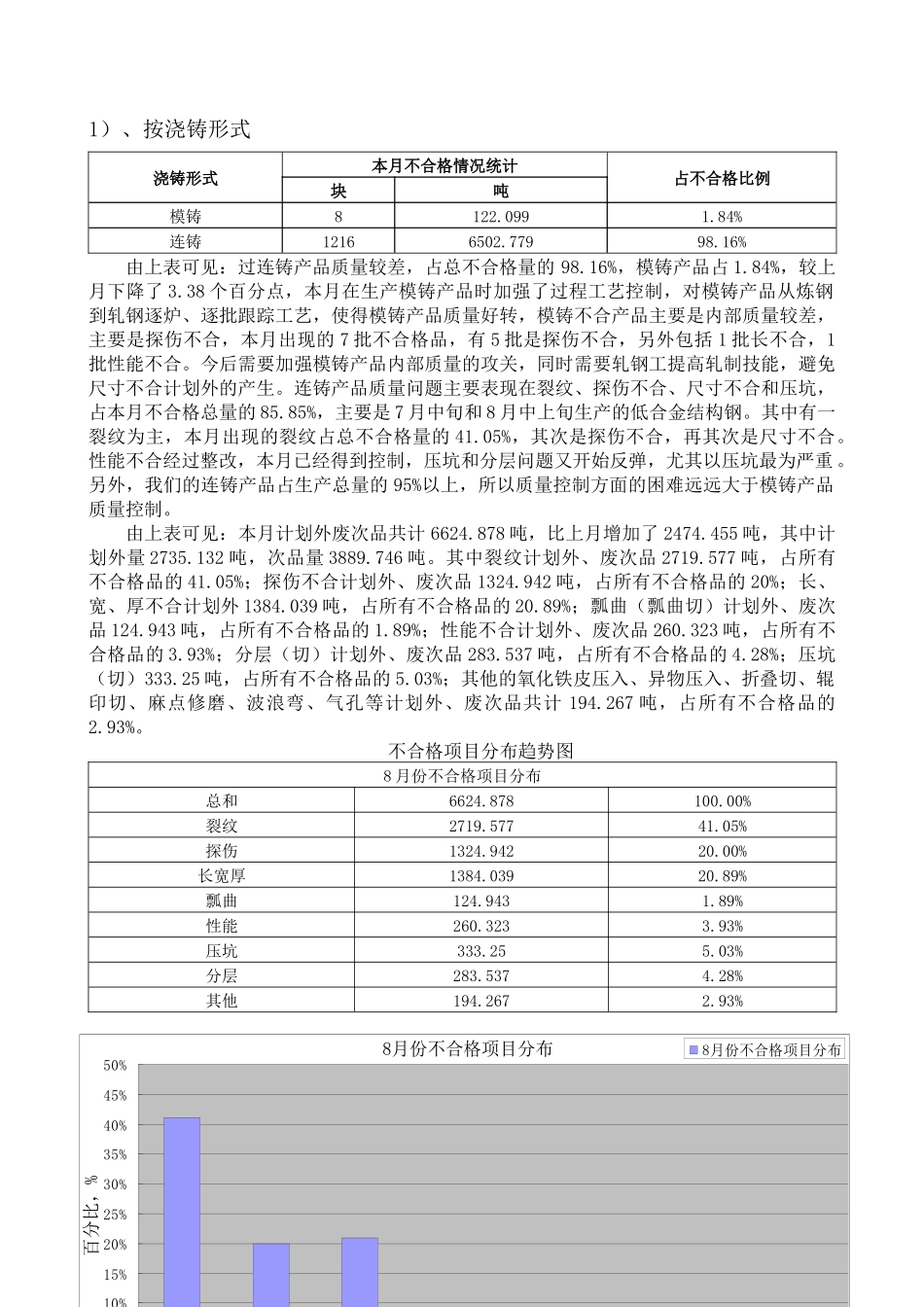

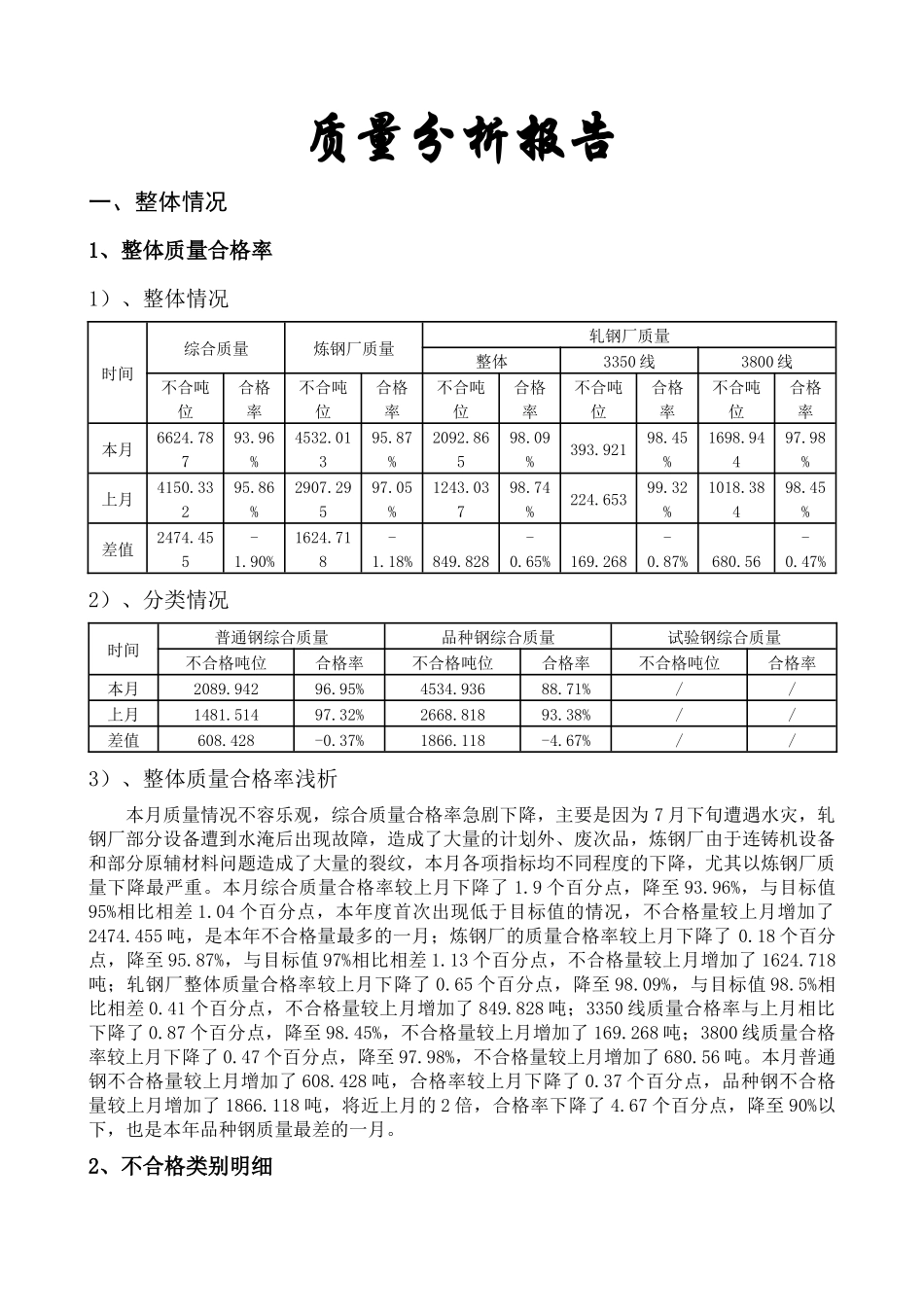

质量分析报告一、整体情况1、整体质量合格率1）、整体情况时间综合质量炼钢厂质量轧钢厂质量整体3350线3800线不合吨位合格率不合吨位合格率不合吨位合格率不合吨位合格率不合吨位合格率本月6624.78793.96%4532.01395.87%2092.86598.09%393.92198.45%1698.94497.98%上月4150.33295.86%2907.29597.05%1243.03798.74%224.65399.32%1018.38498.45%差值2474.455-1.90%1624.718-1.18%849.828-0.65%169.268-0.87%680.56-0.47%2）、分类情况时间普通钢综合质量品种钢综合质量试验钢综合质量不合格吨位合格率不合格吨位合格率不合格吨位合格率本月2089.94296.95%4534.93688.71%//上月1481.51497.32%2668.81893.38%//差值608.428-0.37%1866.118-4.67%//3）、整体质量合格率浅析本月质量情况不容乐观，综合质量合格率急剧下降，主要是因为7月下旬遭遇水灾，轧钢厂部分设备遭到水淹后出现故障，造成了大量的计划外、废次品，炼钢厂由于连铸机设备和部分原辅材料问题造成了大量的裂纹，本月各项指标均不同程度的下降，尤其以炼钢厂质量下降最严重。本月综合质量合格率较上月下降了1.9个百分点，降至93.96%，与目标值95%相比相差1.04个百分点，本年度首次出现低于目标值的情况，不合格量较上月增加了2474.455吨，是本年不合格量最多的一月；炼钢厂的质量合格率较上月下降了0.18个百分点，降至95.87%，与目标值97%相比相差1.13个百分点，不合格量较上月增加了1624.718吨；轧钢厂整体质量合格率较上月下降了0.65个百分点，降至98.09%，与目标值98.5%相比相差0.41个百分点，不合格量较上月增加了849.828吨；3350线质量合格率与上月相比下降了0.87个百分点，降至98.45%，不合格量较上月增加了169.268吨；3800线质量合格率较上月下降了0.47个百分点，降至97.98%，不合格量较上月增加了680.56吨。本月普通钢不合格量较上月增加了608.428吨，合格率较上月下降了0.37个百分点，品种钢不合格量较上月增加了1866.118吨，将近上月的2倍，合格率下降了4.67个百分点，降至90%以下，也是本年品种钢质量最差的一月。2、不合格类别明细1）、按浇铸形式浇铸形式本月不合格情况统计占不合格比例块吨模铸8122.0991.84%连铸12166502.77998.16%由上表可见：过连铸产品质量较差，占总不合格量的98.16%，模铸产品占1.84%，较上月下降了3.38个百分点，本月在生产模铸产品时加强了过程工艺控制，对模铸产品从炼钢到轧钢逐炉、逐批跟踪工艺，使得模铸产品质量好转，模铸不合产品主要是内部质量较差，主要是探伤不合，本月出现的7批不合格品，有5批是探伤不合，另外包括1批长不合，1批性能不合。今后需要加强模铸产品内部质量的攻关，同时需要轧钢工提高轧制技能，避免尺寸不合计划外的产生。连铸产品质量问题主要表现在裂纹、探伤不合、尺寸不合和压坑，占本月不合格总量的85.85%，主要是7月中旬和8月中上旬生产的低合金结构钢。其中有一裂纹为主，本月出现的裂纹占总不合格量的41.05%，其次是探伤不合，再其次是尺寸不合。性能不合经过整改，本月已经得到控制，压坑和分层问题又开始反弹，尤其以压坑最为严重。另外，我们的连铸产品占生产总量的95%以上，所以质量控制方面的困难远远大于模铸产品质量控制。由上表可见：本月计划外废次品共计6624.878吨，比上月增加了2474.455吨，其中计划外量2735.132吨，次品量3889.746吨。其中裂纹计划外、废次品2719.577吨，占所有不合格品的41.05%；探伤不合计划外、废次品1324.942吨，占所有不合格品的20%；长、宽、厚不合计划外1384.039吨，占所有不合格品的20.89%；瓢曲（瓢曲切）计划外、废次品124.943吨，占所有不合格品的1.89%；性能不合计划外、废次品260.323吨，占所有不合格品的3.93%；分层（切）计划外、废次品283.537吨，占所有不合格品的4.28%；压坑（切）333.25吨，占所有不合格品的5.03%；其他的氧化铁皮压入、异物压入、折叠切、辊印切、麻点修磨、波浪弯、气孔等计划外、废次品共计194.267吨，占所有不合格品的2.93%。不合格项目分布趋势图8月份不合格项目分布总和6624.878100.00%裂纹2719.57741.05%探伤1324.94220.00%长宽厚1384.03920.89%瓢曲124.9431.89%性能260.32...
