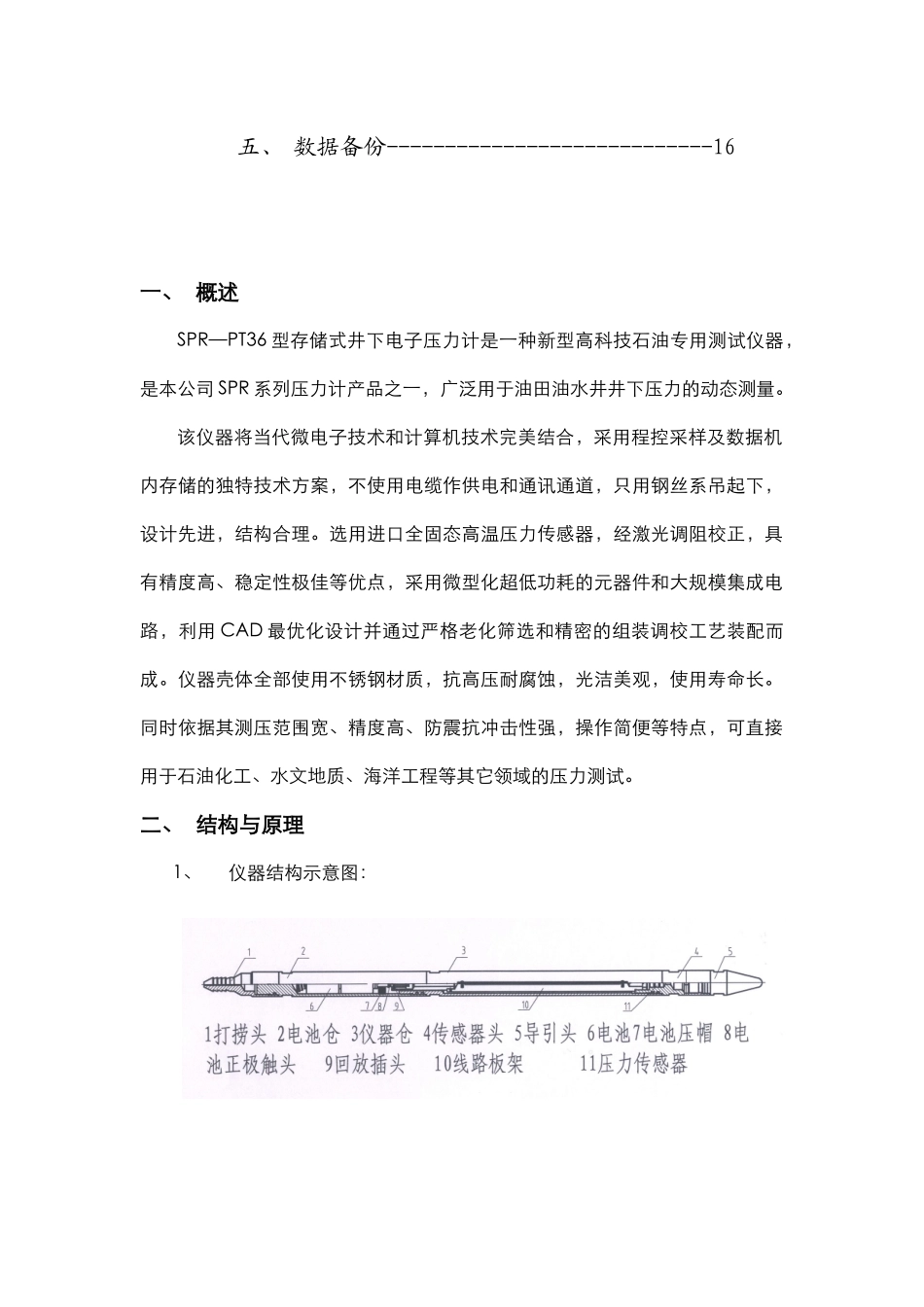

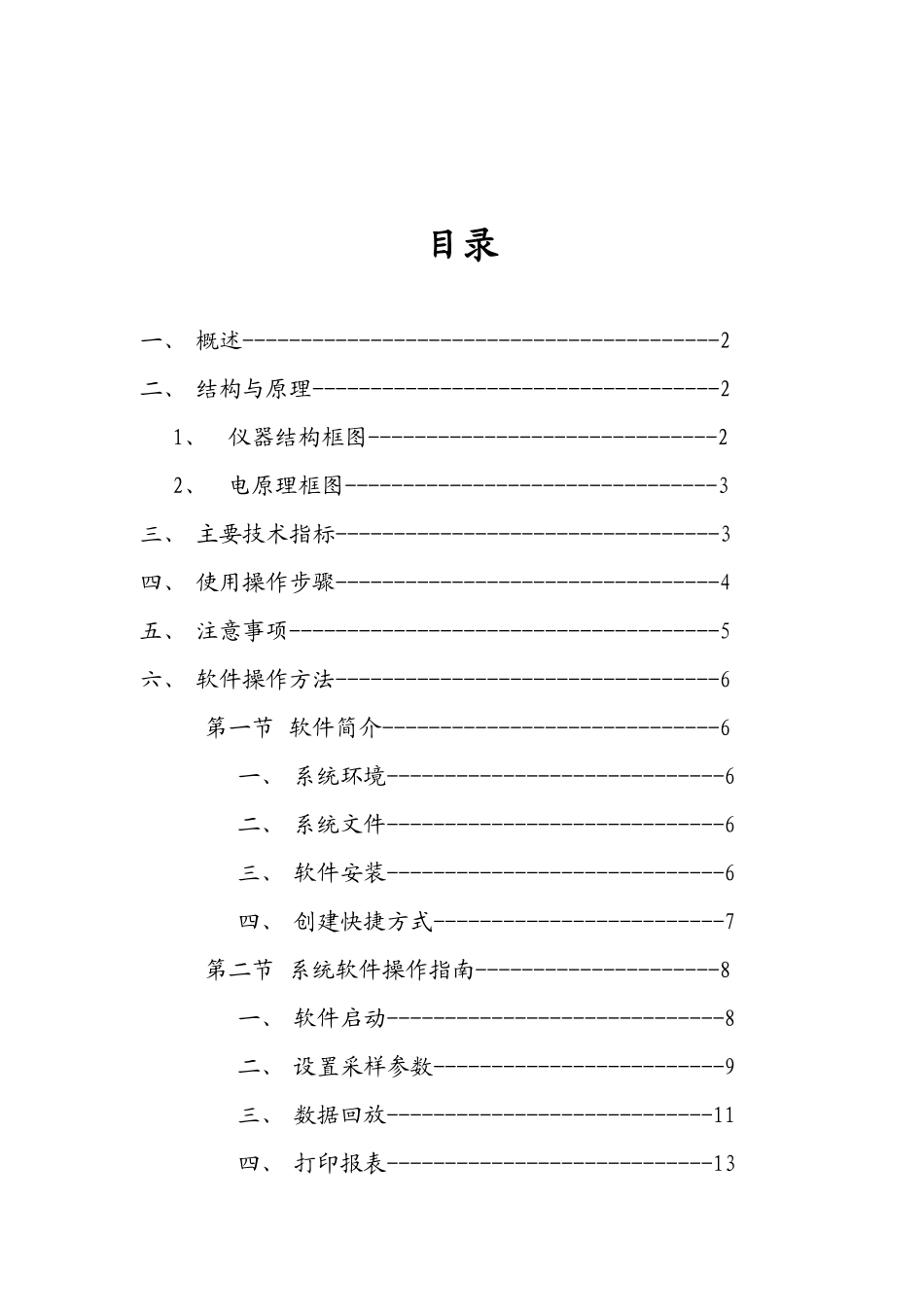

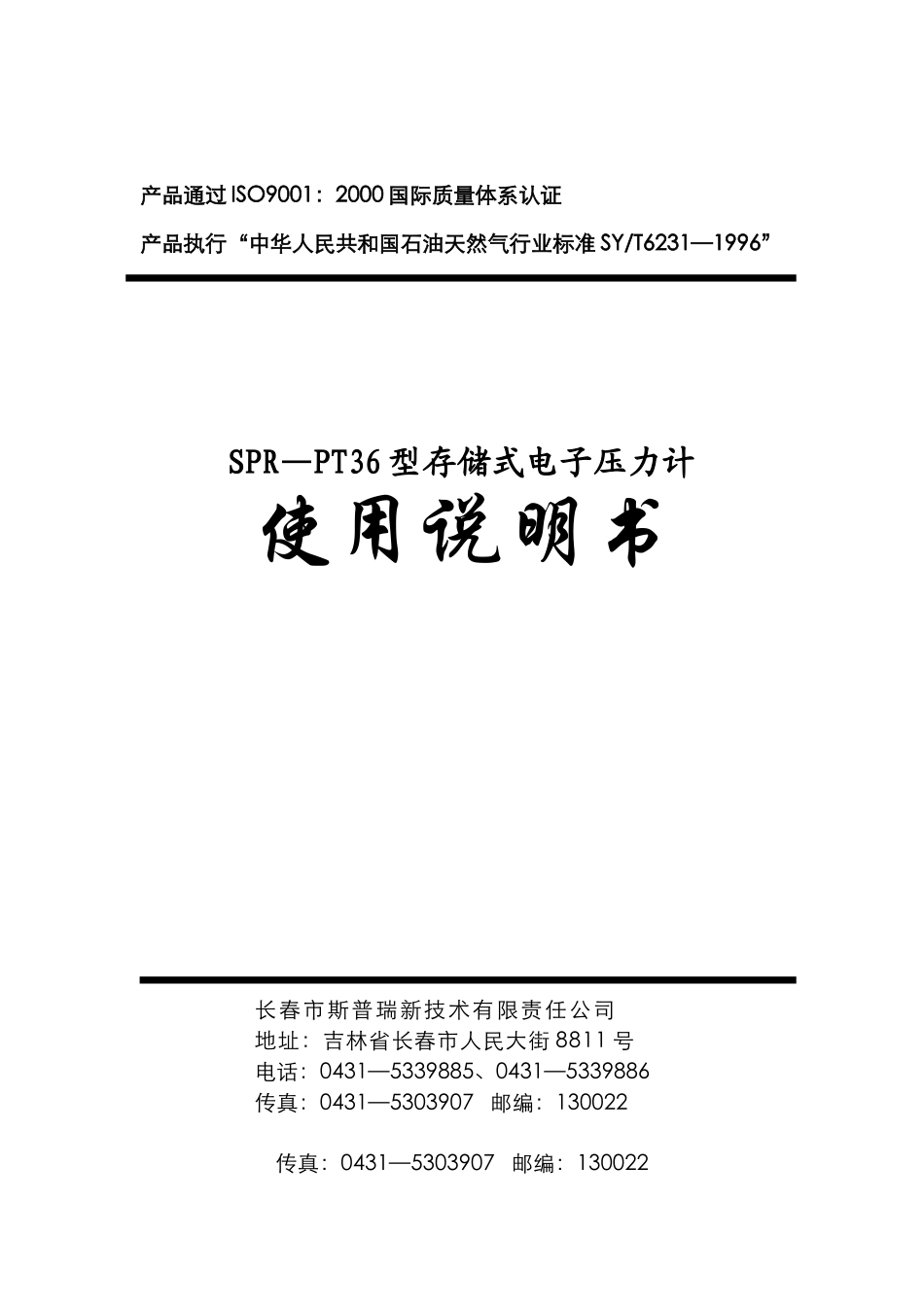

产品通过ISO9001：2000国际质量体系认证产品执行“中华人民共和国石油天然气行业标准SY/T6231—1996”SPR—PT36型存储式电子压力计使用说明书长春市斯普瑞新技术有限责任公司地址：吉林省长春市人民大街217号电话：0431—5339885、0431—5339886传真：0431—5303907邮编：130022长春市斯普瑞新技术有限责任公司地址：吉林省长春市人民大街8811号电话：0431—5339885、0431—5339886传真：0431—5303907邮编：130022目录一、概述-----------------------------------------2二、结构与原理-----------------------------------21、仪器结构框图------------------------------22、电原理框图--------------------------------3三、主要技术指标---------------------------------3四、使用操作步骤---------------------------------4五、注意事项-------------------------------------5六、软件操作方法---------------------------------6第一节软件简介-----------------------------6一、系统环境-----------------------------6二、系统文件-----------------------------6三、软件安装-----------------------------6四、创建快捷方式-------------------------7第二节系统软件操作指南---------------------8一、软件启动-----------------------------8二、设置采样参数-------------------------9三、数据回放----------------------------11四、打印报表----------------------------13五、数据备份----------------------------16一、概述SPR—PT36型存储式井下电子压力计是一种新型高科技石油专用测试仪器，是本公司SPR系列压力计产品之一，广泛用于油田油水井井下压力的动态测量。该仪器将当代微电子技术和计算机技术完美结合，采用程控采样及数据机内存储的独特技术方案，不使用电缆作供电和通讯通道，只用钢丝系吊起下，设计先进，结构合理。选用进口全固态高温压力传感器，经激光调阻校正，具有精度高、稳定性极佳等优点，采用微型化超低功耗的元器件和大规模集成电路，利用CAD最优化设计并通过严格老化筛选和精密的组装调校工艺装配而成。仪器壳体全部使用不锈钢材质，抗高压耐腐蚀，光洁美观，使用寿命长。同时依据其测压范围宽、精度高、防震抗冲击性强，操作简便等特点，可直接用于石油化工、水文地质、海洋工程等其它领域的压力测试。二、结构与原理1、仪器结构示意图：存储式电子压力计是下井仪器。壳体由导引头、传感器头、仪器仓、电池仓及打捞头等组成。压力传感器的感压部分通过打压接头中孔及外孔与外部相通。仪器密封仓内安装有单片机系统、电子线路及通讯接头。旋开电池仓后露出通讯接头，可与微机连接通讯。电池密封仓内安装有电池压帽和电池组，旋下电池压帽可更换电池。仪器壳体各密封段处采用双O形橡胶密封圈设计。2、电原理框图：定时器压力传感器温度传感器放大器放大器单片机控制器高精度A/D转换器电池组数据存储器串行通讯口仪器下井测试前，通过串行通讯口与微机相联（利用回放器串接在二者之间），把用户拟定的此次测试的“采样定时参数”传输给下井仪器内的单片机控制器。仪器装上电池密封下井后，单片机控制系统按予置时序控制压力传感器瞬态高速采样，温度传感器也同步采样，一方面取得温度测试数据，同时也用来对压力值作温度补偿。两路采样信号经各自高精度仪表放大器放大整形后，由12位A/D转换成数字量后输入单片机。单片机将压力及温度量化值顺序存入可断电保存数据的大容量数据存储器中。机内电池组提供电能，并由单片机调控，在不采样时使之处于节电状态，从而大幅度降低功耗。测井结束后，通过专用配套的测试回放器，将仪器串行通讯口与微机相连，操作“压力数据处理软件”平台，将存储在下井仪数据存储器中的全部数据回收到微机中，然后进行系统的数据处理，形成图像及图文资料。三、主要技术指标1、压力量程：0——40Mpa2、精度等级：0.2级3、工作温度：–20——120℃4、数据存储量：20000组5、连续工作时间：>480h6、定时范围：4s——200h7、供电方式：AA型3.6V高温锂电池二节8、外形尺寸：Ф36×850mm四、使用操作步骤1、测...
