QC新型悬挂式钢结构屋面下层板安装平台研制VIP免费

QC新型悬挂式钢结构屋面下层板安装平台研制_第1页
1/35
QC新型悬挂式钢结构屋面下层板安装平台研制_第2页
2/35
QC新型悬挂式钢结构屋面下层板安装平台研制_第3页
3/35

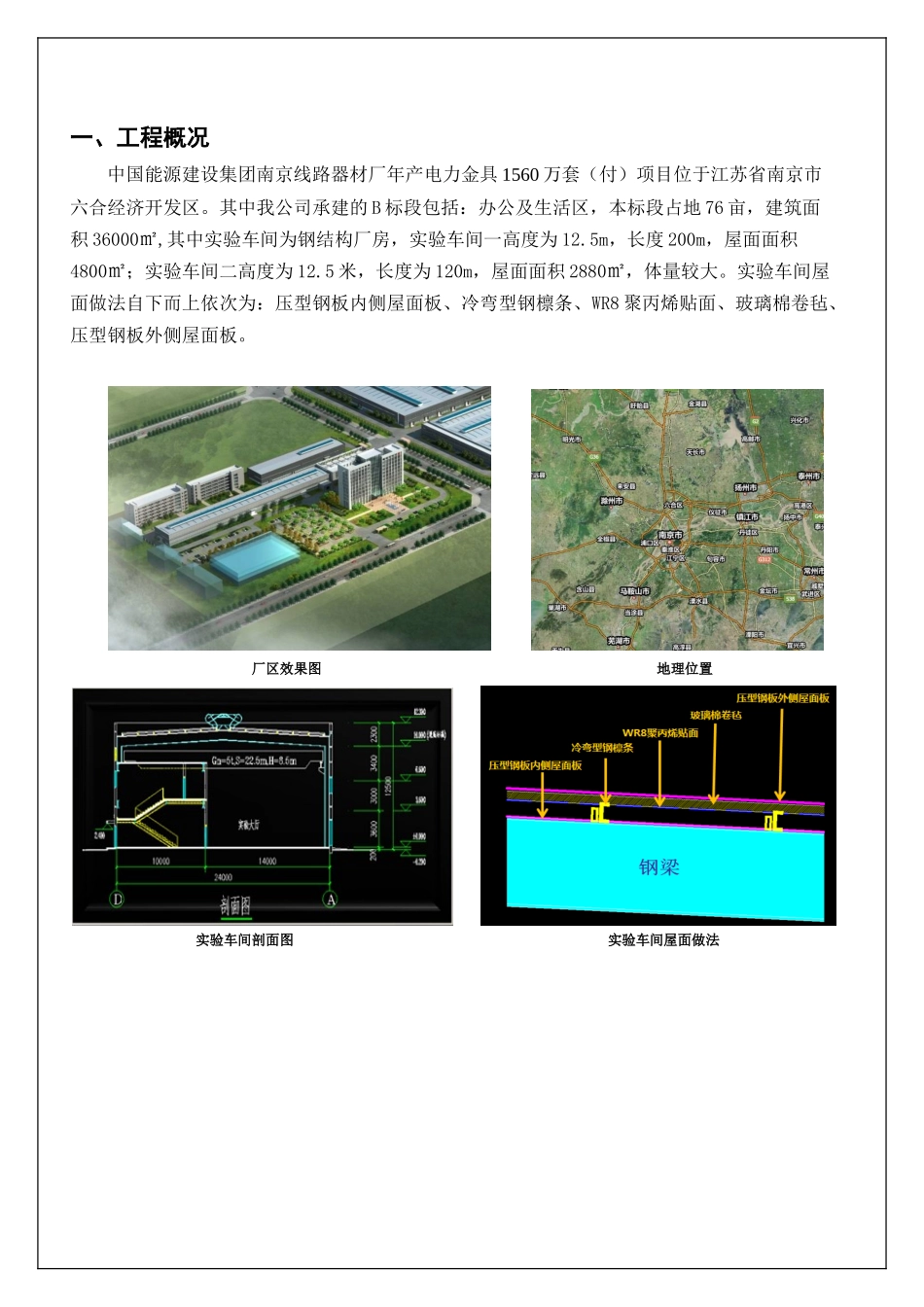

新型悬挂式钢结构屋面下层板安装平台研制发布人:王瓅玮中国能源建设集团江苏省电力建设第三工程有限公司南京线路器材厂搬迁工程光明使者QC小组目录一、工程概况二、QC小组简介三、选择课题四、设定目标五、提出各种方案并确定最佳方案六、制定对策七、实施对策八、检查效果九、制定巩固措施十、总结及今后打算十一、证明材料一、工程概况中国能源建设集团南京线路器材厂年产电力金具1560万套(付)项目位于江苏省南京市六合经济开发区。其中我公司承建的B标段包括:办公及生活区,本标段占地76亩,建筑面积36000㎡,其中实验车间为钢结构厂房,实验车间一高度为12.5m,长度200m,屋面面积4800㎡;实验车间二高度为12.5米,长度为120m,屋面面积2880㎡,体量较大。实验车间屋面做法自下而上依次为:压型钢板内侧屋面板、冷弯型钢檩条、WR8聚丙烯贴面、玻璃棉卷毡、压型钢板外侧屋面板。厂区效果图地理位置实验车间剖面图实验车间屋面做法二、QC小组简介自本QC小组2013年成立以来,持之以恒地坚持技术攻关与创新活动,为创造精品工程提供了可靠的技术保障。本小组主要成员参与并发布的多项成果均荣获国家级优秀QC活动成果一等奖,小组在2015年获得全国优秀质量管理小组称号。小组荣誉活动计划及小组成员情况见下表:小组活动推进计划表制表人:代卫锋日期:2015.03.28QC小组成员基本情况表小组名称光明使者QC小组类型创新型成立时间2013.3.1活动时间2015.3.10~2015.12.25注册号NXC-TJ02-2015平均年龄(岁)33.3年检注册时间2015.3.1年检注册号NXC-TJ02-2015序号姓名性别年龄文化程度职务职称组内分工TQC教育时间(小时)1王瓅玮男30本科执行经理工程师组长602刘涛男44本科建筑公司总经理高级工程师顾问603代卫锋男28本科主管技术员施工员副组长604王兴祥男49大专生产经理助理工程师组员605王步军男45大专质检员工程师组员606何伟男30本科技术负责人工程师组员607周新生男26本科技术员助理工程师组员608于见虎男24本科技术员助理工程师组员609曲开晨男24本科技术员助理工程师组员60制表人:周新生日期:2015.03.29活动期间,小组成员积极参加QC小组活动,活动出勤率达到了100%。三、选择课题(一)课题背景南京线路器材厂搬迁工程整体合同要求2015年底竣工,实际施工时,本项目实验车间在施工中遭遇桩基移交时间推迟、南京青奥会和国家公祭日停工管控影响,实际施工时间将比合同工期大大减少,工期压力巨大;同时钢结构围护结构开始施工时,车间地坪尚未施工,为节约工期,现场决定采取上下同时作业。屋面封闭时地面施工未结束(二)问题提出面对实验车间巨大的工期压力,项目部决定采取多面开花,各个工作面同时推进的策略,按照一般的搭设满堂脚手架进行钢结构屋面下层板封闭的方案,实验车间地面和屋面下层板的封闭将会互相产生影响,为了同时进行地面及钢结构屋面下层板的施工,光明使者QC小组决定对屋面板安装平台进行改进,以解决地面与屋面下层板安装之间相互干扰的难题。(三)提出备选方案针对如何节约工期,快速、安全的完成屋面下层板封闭工作,QC小组成员运用头脑风暴法,针对“如何提供交叉施工作业面,缩短钢结构车间施工工期”进行讨论,并利用亲和图进行归纳,具体见下图:提供交叉施工作业面,缩短钢结构车间施工工期分段搭设满堂脚手架,作为屋面下层板施工平台租赁地面可升降式移动平台,作为屋面下层板施工平台研制新型钢结构屋面下层板安装平台将车间沿长度方向划分为10米长的若干施工段将车间沿平行于长度方向划分为若干施工段新平台使用过程中可以悬空按照施工段划分进行封闭屋面板按照施工段分别施工地面新平台具有足够的刚度且便于在地面移动在屋面板未施工区域进行地面施工地面达到一定强度即可开始使用地面可升降式平台施工屋面板新平台提升、使用过程中保持稳定地面达到一定强度后,在地面上搭设满堂脚手架继续施工制图人:周新生日期:2015.03.31(四)分析评估QC小组对上述三种方案分别进行评估,评估过程如下:(1)分段搭设满堂脚手架作为屋面下层板施工平台(分析见下表)方案预想优缺点分析结论1、该方案将车间按照10米长作为一个施工段,分段搭设...
