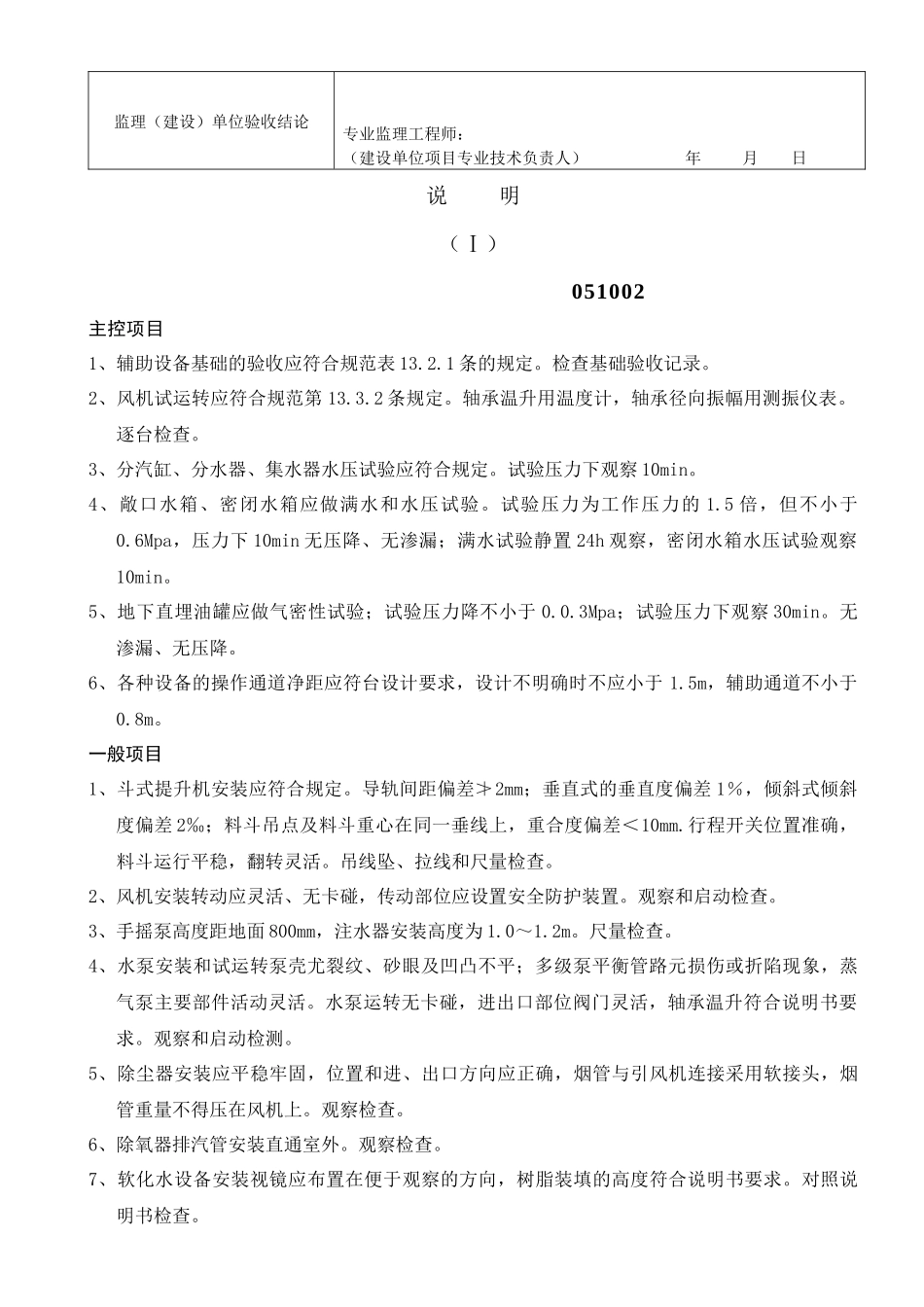

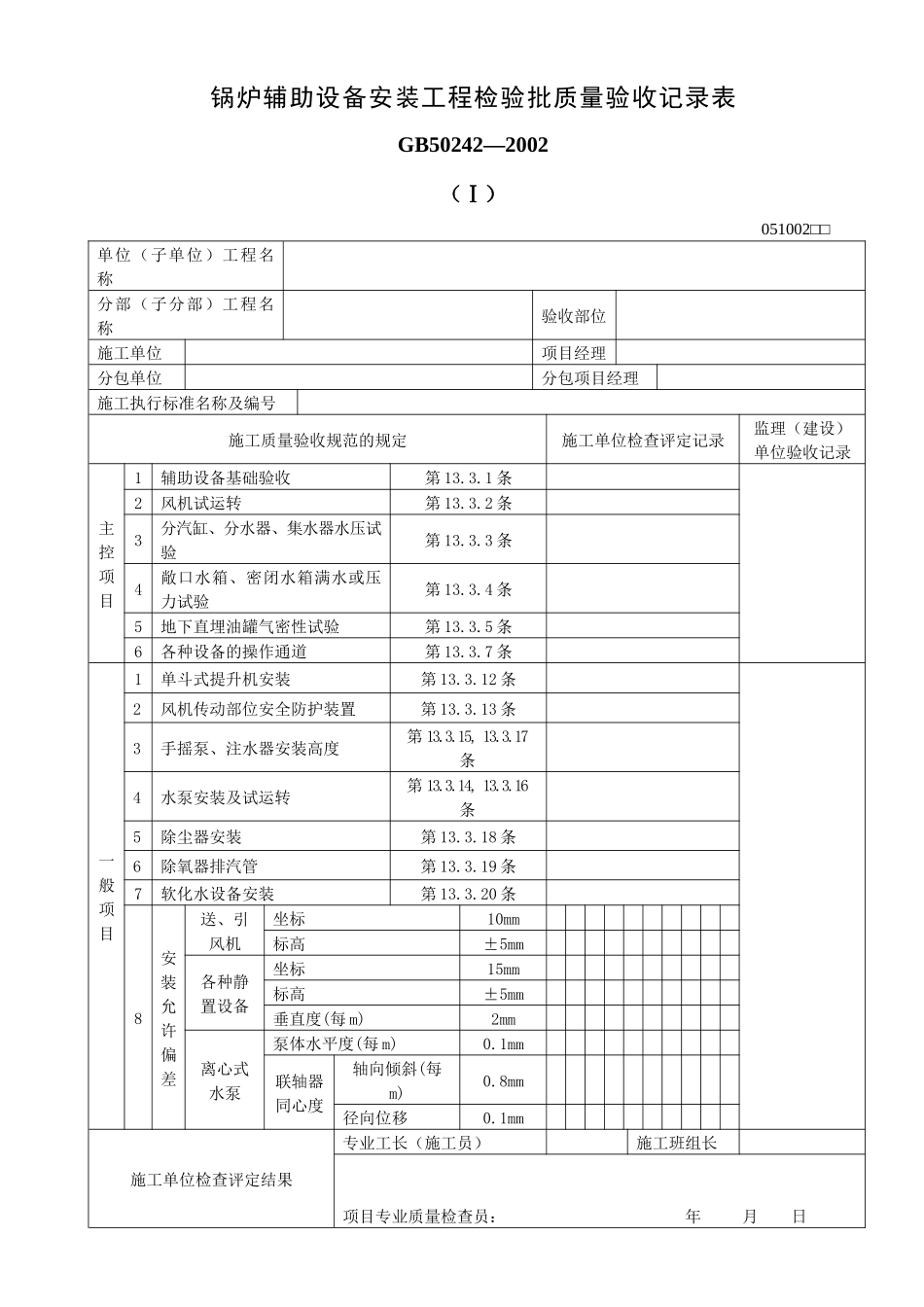

锅炉辅助设备安装工程检验批质量验收记录表GB50242—2002（Ⅰ）051002□□单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1辅助设备基础验收第13.3.1条2风机试运转第13.3.2条3分汽缸、分水器、集水器水压试验第13.3.3条4敞口水箱、密闭水箱满水或压力试验第13.3.4条5地下直埋油罐气密性试验第13.3.5条6各种设备的操作通道第13.3.7条一般项目1单斗式提升机安装第13.3.12条2风机传动部位安全防护装置第13.3.13条3手摇泵、注水器安装高度第13.3.15,13.3.17条4水泵安装及试运转第13.3.14,13.3.16条5除尘器安装第13.3.18条6除氧器排汽管第13.3.19条7软化水设备安装第13.3.20条8安装允许偏差送、引风机坐标10mm标高±5mm各种静置设备坐标15mm标高±5mm垂直度(每m)2mm离心式水泵泵体水平度(每m)0.1mm联轴器同心度轴向倾斜(每m)0.8mm径向位移0.1mm施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日说明（Ⅰ）051002主控项目1、辅助设备基础的验收应符合规范表13.2.1条的规定。检查基础验收记录。2、风机试运转应符合规范第13.3.2条规定。轴承温升用温度计，轴承径向振幅用测振仪表。逐台检查。3、分汽缸、分水器、集水器水压试验应符合规定。试验压力下观察10min。4、敞口水箱、密闭水箱应做满水和水压试验。试验压力为工作压力的1.5倍，但不小于0.6Mpa，压力下10min无压降、无渗漏；满水试验静置24h观察，密闭水箱水压试验观察10min。5、地下直埋油罐应做气密性试验；试验压力降不小于0.0.3Mpa；试验压力下观察30min。无渗漏、无压降。6、各种设备的操作通道净距应符台设计要求，设计不明确时不应小于1.5m，辅助通道不小于0.8m。一般项目1、斗式提升机安装应符合规定。导轨间距偏差≯2mm；垂直式的垂直度偏差1％，倾斜式倾斜度偏差2‰；料斗吊点及料斗重心在同一垂线上，重合度偏差＜10mm.行程开关位置准确，料斗运行平稳，翻转灵活。吊线坠、拉线和尺量检查。2、风机安装转动应灵活、无卡碰，传动部位应设置安全防护装置。观察和启动检查。3、手摇泵高度距地面800mm，注水器安装高度为1.0～1.2m。尺量检查。4、水泵安装和试运转泵壳尤裂纹、砂眼及凹凸不平；多级泵平衡管路元损伤或折陷现象，蒸气泵主要部件活动灵活。水泵运转无卡碰，进出口部位阀门灵活，轴承温升符合说明书要求。观察和启动检测。5、除尘器安装应平稳牢固，位置和进、出口方向应正确，烟管与引风机连接采用软接头，烟管重量不得压在风机上。观察检查。6、除氧器排汽管安装直通室外。观察检查。7、软化水设备安装视镜应布置在便于观察的方向，树脂装填的高度符合说明书要求。对照说明书检查。8、坐标用经纬仪、拉线和尺；标高用水准仪、拉线和尺量；垂直度用吊线和尺量；水平度用水平仪（水平尺和楔形塞尺）；同心度用百分表或测微螺钉和塞尺。逐台检查。
