WI-QC-011-A直播卫星广播电视接收机检验试验规范VIP免费

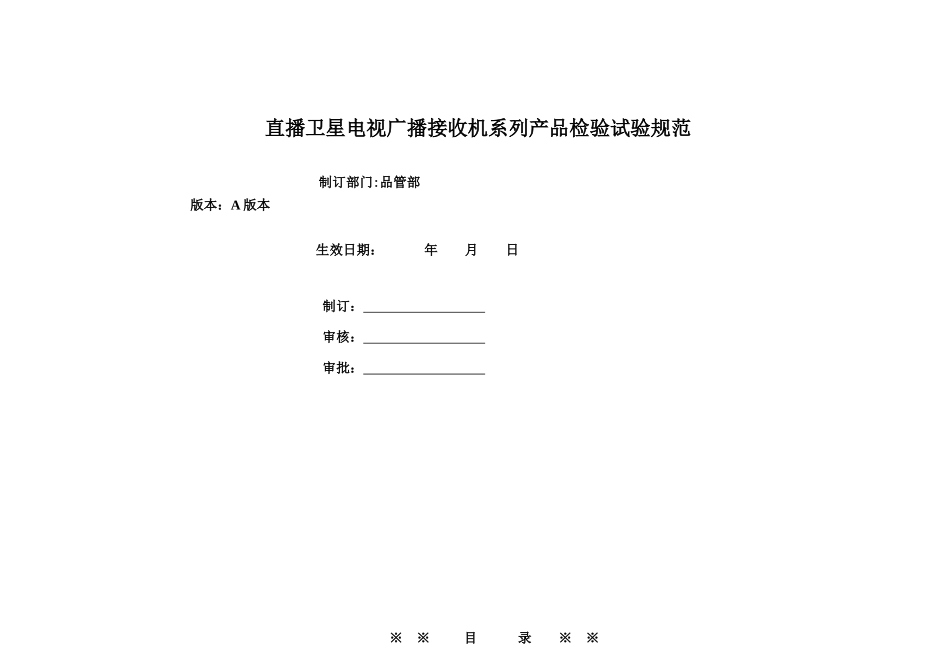

WI-QC-011-A直播卫星广播电视接收机检验试验规范_第1页
1/27

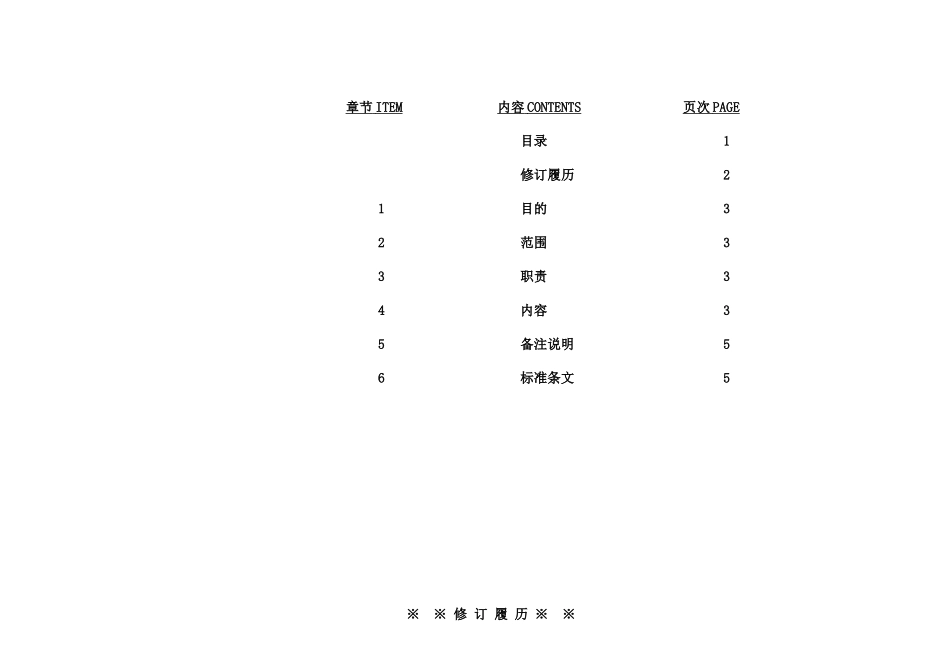

WI-QC-011-A直播卫星广播电视接收机检验试验规范_第2页
2/27
WI-QC-011-A直播卫星广播电视接收机检验试验规范_第3页
3/27
直播卫星电视广播接收机系列产品检验试验规范制订部门:品管部版本:A版本生效日期:年月日制订:审核:审批:※※目录※※章节ITEM内容CONTENTS页次PAGE目录1修订履历21目的32范围33职责34内容35备注说明56标准条文5※※修订履历※※1、目的版次ECNNO:修订页次备注A初次发行为规范本公司所有协力厂商有关生产使用的外包、外购加工PCB半成品(散件)的进料检验,及本公司生产的PCB半成品(散件)和成品制程检验试验、出货检验试验时的缺陷等级判别依据,确保进料检验试验、制程检验试验、出货检验试验工作的准确性、一致性和规范性。2、范围本标准适用于本公司所有协力厂商生产使用的外包、外购加工PCB半成品(散件)的进料检验及本公司生产直播卫星室内接收机的PCB半成品(散件)和成品的制程检验试验、出货检验试验。3、职责3.1品管部:负责制定产品缺陷的接收标准并加以执行和完善。3.2新产品研发部:负责提供产品接收标准的相关技术参数指标。3.3工程部:负责将产品的相关技术参数指标形成标准作业指导书,以保持生产品质一致。4、内容4.1直播卫星专用卫星电视广播室内接收机的检验试验项目和缺陷判定依据4.2缺陷类别与定义4.2.1致命缺陷(CRIJICAL):a、产品存在有尖点、利边、漏电等直接或间接危及人体、财产安全之缺陷;b、产品有毒性或重金属含量偏高;c、违反规章或严重影响公司商业信誉。4.2.2严重缺陷(MAJOR):a、产品失去功能;严重影响产品使用寿命或可导致产品失效的缺点。d、c、外观严重损伤或客户抱怨的表面不良之缺点。e、产品功能失效4.2.3轻微缺陷(MINOR):a、不影响产品使用特性功能和后工序组装的小缺陷;b、制造不精细的外观之缺陷,为一般用户可接受的缺陷;4.2.4如不合格品同时存在几类缺陷时,以其中最重的缺陷规定其属性。4.3测量误差值的检验标准依有规定的误差值可以依以下标准执行:(注:精密—对性能、组装有影响;中等—对组装、外观有影响;粗糙—对外观无影响或影响不大)测量项目电压值偏差范围测量项目偏差范围1.8V1.77~1.83V极化右旋12V~14.2V2.5V2.0~3V极化左旋17.2V~19.2V3.3V3.20~3.455.0V4.75~5.25V12V11.0~13.8V22V22~24.5V30V28~33V1.5V1.47~1.531.2V1.18V~1.22V4.4产品检验的步骤与项目4.4.1核对工单的下单要求或申请要求和对应的ECNa、由客户相关文件和公司联络文件作为检验依据。b、由公司的BOM和标准文件作为检验的基础依据c、则核对好进行下一步检验动作。4.4.2包装与方式检验及环境要求检验a、核对料号、品名、批号及实物是否与产品使用相符;b、核对装箱数量与外箱标签所示是否一致;c、核对客户要求正侧麦图案和文字是否符合4.4.3抽取检验样本检验员依照『抽样计划』对产品进行取样。4.4.4外观、结构检验4.4.5常规功能/电性能检验检测4.4.6环境适应性/安全性检验4.4.7电磁兼容检验;(公司每年送外机构检验)4.5检验环境条件规定4.5.1正常工作环境:a、常规检测环境:温度23±8℃、湿度15%—85%,大气压86kpa—106kpa,当出现温湿度不符合时需有相应处理措施;b、常规工作电源:电压154V–242V,频率50HZ±2HZC、特殊性试验环境依相关规定执行。4.5.2光源要求:在正常自然光线下或40W的日光灯照射下(待验品距离光源1.50~2.00m)。4.5.3仪器设备要求:必须使用经校验合格且在使用期限内的测试仪器和冶具。4.5.4检测时间要求:a、常规外观检测:3~5秒(A、B级面),t≤3秒(C级面),20秒内旋转360度。b、特殊性检测依相关要求执行。4.5.5检测距离要求:a、外观检验时眼睛与本件距离在30cm~45cm间;b、光源与本件距离在90cm~110cm间。4.5.6视力要求:裸眼视力或矫正视力0.8及以上。4.5.7其它要求:对所有要求防静电的品件在测试时必须配戴静电环(或手套或衣服)。4.6、检验内容标准的判定请参阅以下各项检验标准。4.7检验内容中的A、B、C、D面定义上盖上面和前框面为A面;两侧面为B面;后面板为C面;底部为D面。5、备注说明5.1本标准之相关规格、技术参数引用SJ/T11387-2008直播卫星电视广播接收系统及设备通用规范和由新产品研发部提供。5.2品管部对本标准保留最终解释权。5.3本标准如与相应国家标准有冲突或不符时,以国家标...
