s3c2440 LCD控制器设置及代码详解VIP免费

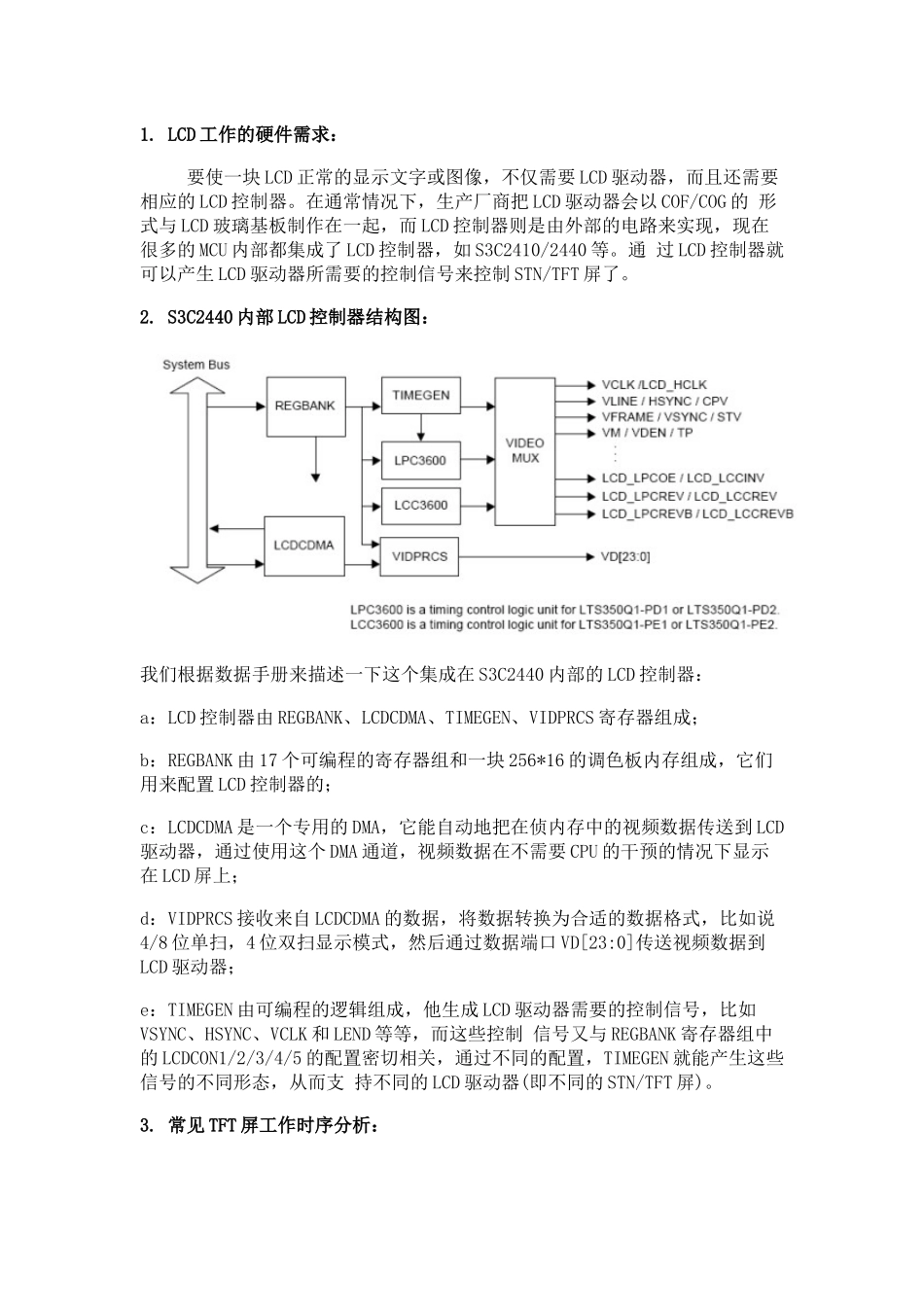

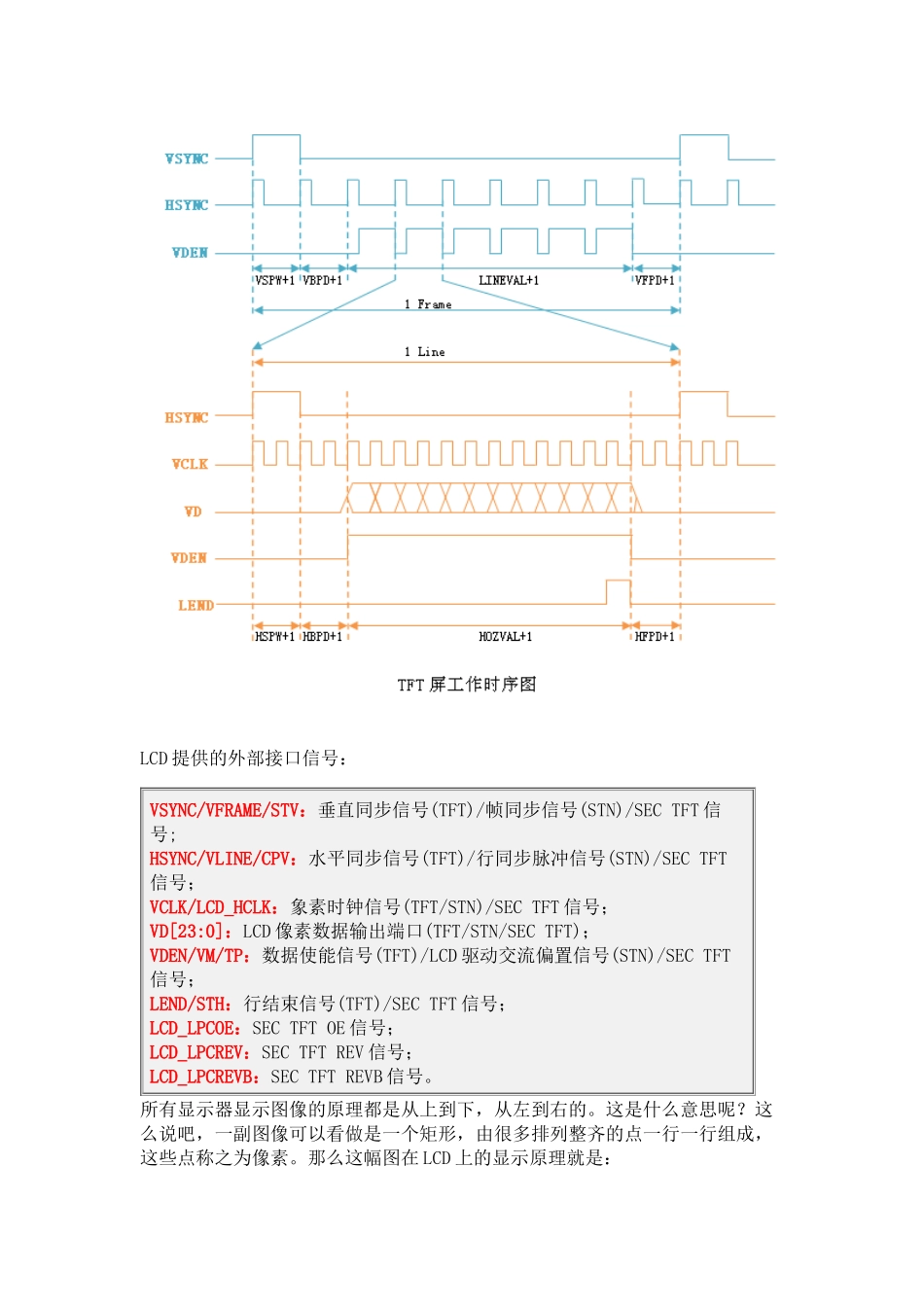

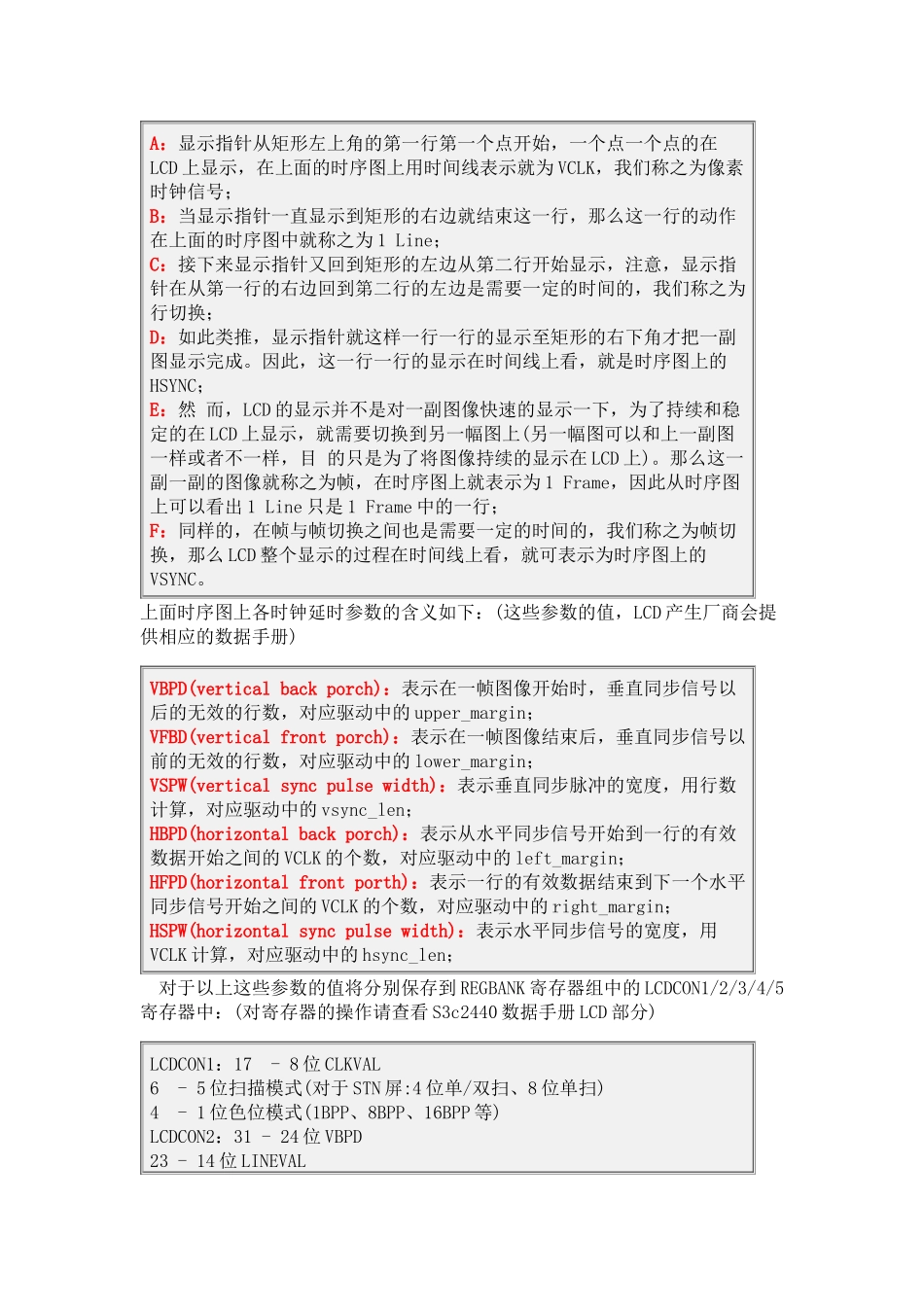

1.LCD工作的硬件需求：要使一块LCD正常的显示文字或图像，不仅需要LCD驱动器，而且还需要相应的LCD控制器。在通常情况下，生产厂商把LCD驱动器会以COF/COG的形式与LCD玻璃基板制作在一起，而LCD控制器则是由外部的电路来实现，现在很多的MCU内部都集成了LCD控制器，如S3C2410/2440等。通过LCD控制器就可以产生LCD驱动器所需要的控制信号来控制STN/TFT屏了。2.S3C2440内部LCD控制器结构图：我们根据数据手册来描述一下这个集成在S3C2440内部的LCD控制器：a：LCD控制器由REGBANK、LCDCDMA、TIMEGEN、VIDPRCS寄存器组成；b：REGBANK由17个可编程的寄存器组和一块256*16的调色板内存组成，它们用来配置LCD控制器的；c：LCDCDMA是一个专用的DMA，它能自动地把在侦内存中的视频数据传送到LCD驱动器，通过使用这个DMA通道，视频数据在不需要CPU的干预的情况下显示在LCD屏上；d：VIDPRCS接收来自LCDCDMA的数据，将数据转换为合适的数据格式，比如说4/8位单扫，4位双扫显示模式，然后通过数据端口VD[23:0]传送视频数据到LCD驱动器；e：TIMEGEN由可编程的逻辑组成，他生成LCD驱动器需要的控制信号，比如VSYNC、HSYNC、VCLK和LEND等等，而这些控制信号又与REGBANK寄存器组中的LCDCON1/2/3/4/5的配置密切相关，通过不同的配置，TIMEGEN就能产生这些信号的不同形态，从而支持不同的LCD驱动器(即不同的STN/TFT屏)。3.常见TFT屏工作时序分析：LCD提供的外部接口信号：VSYNC/VFRAME/STV：垂直同步信号(TFT)/帧同步信号(STN)/SECTFT信号;HSYNC/VLINE/CPV：水平同步信号(TFT)/行同步脉冲信号(STN)/SECTFT信号；VCLK/LCD_HCLK：象素时钟信号(TFT/STN)/SECTFT信号；VD[23:0]：LCD像素数据输出端口(TFT/STN/SECTFT)；VDEN/VM/TP：数据使能信号(TFT)/LCD驱动交流偏置信号(STN)/SECTFT信号；LEND/STH：行结束信号(TFT)/SECTFT信号；LCD_LPCOE：SECTFTOE信号；LCD_LPCREV：SECTFTREV信号；LCD_LPCREVB：SECTFTREVB信号。所有显示器显示图像的原理都是从上到下，从左到右的。这是什么意思呢？这么说吧，一副图像可以看做是一个矩形，由很多排列整齐的点一行一行组成，这些点称之为像素。那么这幅图在LCD上的显示原理就是：A：显示指针从矩形左上角的第一行第一个点开始，一个点一个点的在LCD上显示，在上面的时序图上用时间线表示就为VCLK，我们称之为像素时钟信号；B：当显示指针一直显示到矩形的右边就结束这一行，那么这一行的动作在上面的时序图中就称之为1Line；C：接下来显示指针又回到矩形的左边从第二行开始显示，注意，显示指针在从第一行的右边回到第二行的左边是需要一定的时间的，我们称之为行切换；D：如此类推，显示指针就这样一行一行的显示至矩形的右下角才把一副图显示完成。因此，这一行一行的显示在时间线上看，就是时序图上的HSYNC；E：然而，LCD的显示并不是对一副图像快速的显示一下，为了持续和稳定的在LCD上显示，就需要切换到另一幅图上(另一幅图可以和上一副图一样或者不一样，目的只是为了将图像持续的显示在LCD上)。那么这一副一副的图像就称之为帧，在时序图上就表示为1Frame，因此从时序图上可以看出1Line只是1Frame中的一行；F：同样的，在帧与帧切换之间也是需要一定的时间的，我们称之为帧切换，那么LCD整个显示的过程在时间线上看，就可表示为时序图上的VSYNC。上面时序图上各时钟延时参数的含义如下：(这些参数的值，LCD产生厂商会提供相应的数据手册)VBPD(verticalbackporch)：表示在一帧图像开始时，垂直同步信号以后的无效的行数，对应驱动中的upper_margin；VFBD(verticalfrontporch)：表示在一帧图像结束后，垂直同步信号以前的无效的行数，对应驱动中的lower_margin；VSPW(verticalsyncpulsewidth)：表示垂直同步脉冲的宽度，用行数计算，对应驱动中的vsync_len；HBPD(horizontalbackporch)：表示从水平同步信号开始到一行的有效数据开始之间的VCLK的个数，对应驱动中的left_margin；HFPD(horizontalfrontporth)：表示一行的有效数据结束到下一个水平同步信号开始之间的VCLK的个数，对应驱动中的right_margin；HSPW(horizontalsyncpulsewidth)：表示水平同步信号的...
