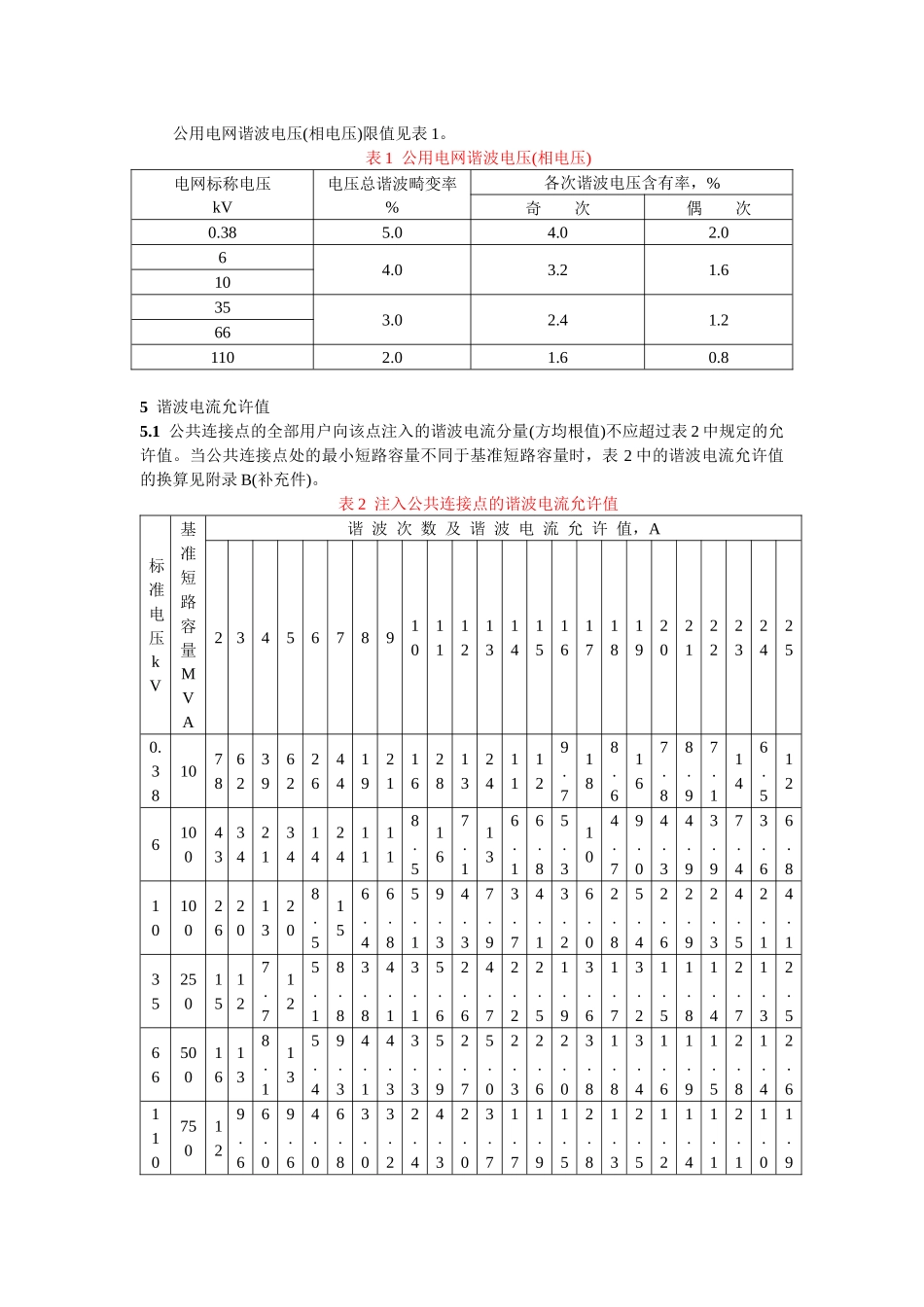

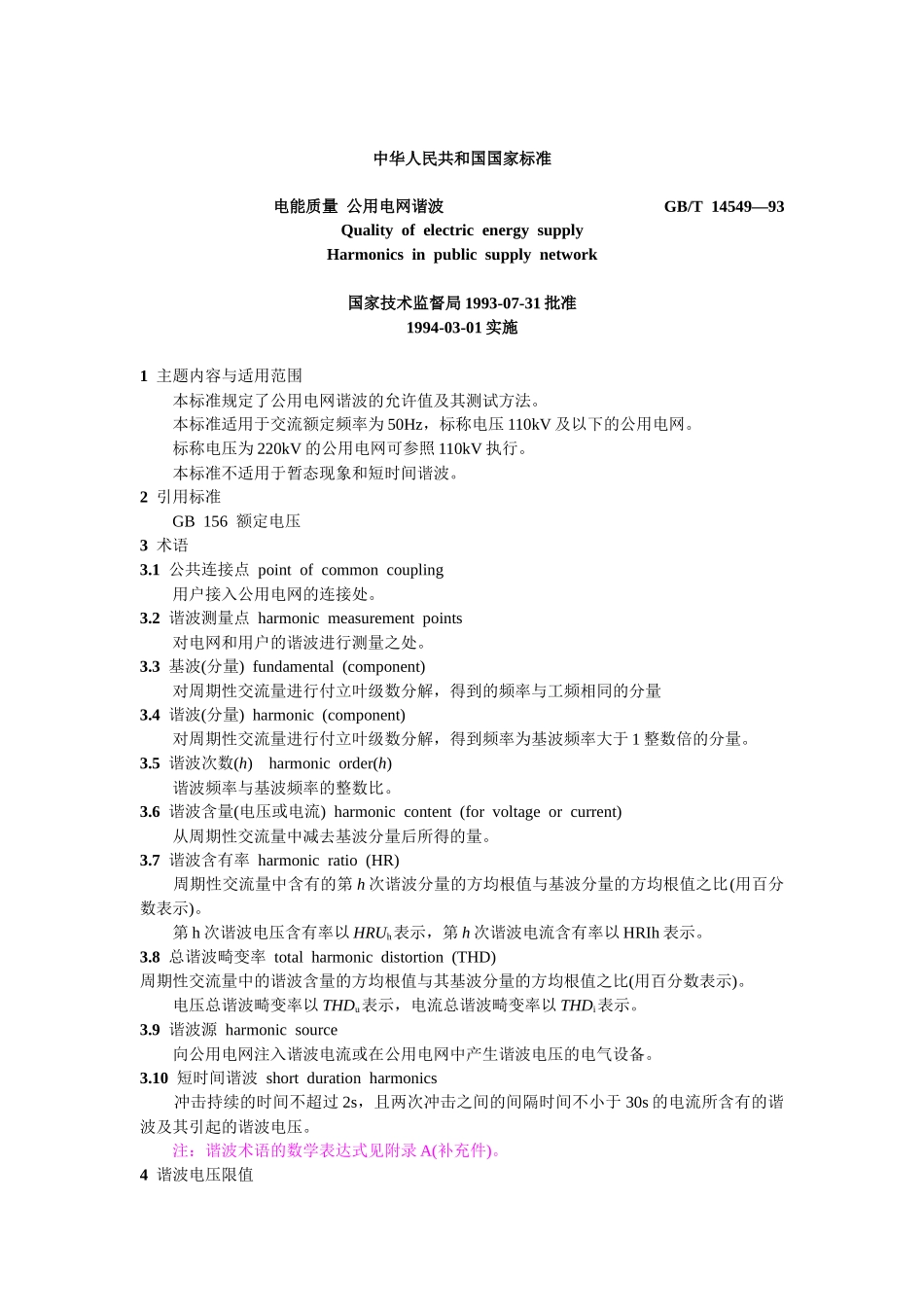

中华人民共和国国家标准电能质量公用电网谐波GB/T14549—93QualityofelectricenergysupplyHarmonicsinpublicsupplynetwork国家技术监督局1993-07-31批准1994-03-01实施1主题内容与适用范围本标准规定了公用电网谐波的允许值及其测试方法。本标准适用于交流额定频率为50Hz，标称电压110kV及以下的公用电网。标称电压为220kV的公用电网可参照110kV执行。本标准不适用于暂态现象和短时间谐波。2引用标准GB156额定电压3术语3.1公共连接点pointofcommoncoupling用户接入公用电网的连接处。3.2谐波测量点harmonicmeasurementpoints对电网和用户的谐波进行测量之处。3.3基波(分量)fundamental(component)对周期性交流量进行付立叶级数分解，得到的频率与工频相同的分量3.4谐波(分量)harmonic(component)对周期性交流量进行付立叶级数分解，得到频率为基波频率大于1整数倍的分量。3.5谐波次数(h)harmonicorder(h)谐波频率与基波频率的整数比。3.6谐波含量(电压或电流)harmoniccontent(forvoltageorcurrent)从周期性交流量中减去基波分量后所得的量。3.7谐波含有率harmonicratio(HR)周期性交流量中含有的第h次谐波分量的方均根值与基波分量的方均根值之比(用百分数表示)。第h次谐波电压含有率以HRUh表示，第h次谐波电流含有率以HRIh表示。3.8总谐波畸变率totalharmonicdistortion(THD)周期性交流量中的谐波含量的方均根值与其基波分量的方均根值之比(用百分数表示)。电压总谐波畸变率以THDu表示，电流总谐波畸变率以THDi表示。3.9谐波源harmonicsource向公用电网注入谐波电流或在公用电网中产生谐波电压的电气设备。3.10短时间谐波shortdurationharmonics冲击持续的时间不超过2s，且两次冲击之间的间隔时间不小于30s的电流所含有的谐波及其引起的谐波电压。注：谐波术语的数学表达式见附录A(补充件)。4谐波电压限值公用电网谐波电压(相电压)限值见表1。表1公用电网谐波电压(相电压)电网标称电压kV电压总谐波畸变率%各次谐波电压含有率，%奇次偶次0.385.04.02.064.03.21.610353.02.41.2661102.01.60.85谐波电流允许值5.1公共连接点的全部用户向该点注入的谐波电流分量(方均根值)不应超过表2中规定的允许值。当公共连接点处的最小短路容量不同于基准短路容量时，表2中的谐波电流允许值的换算见附录B(补充件)。表2注入公共连接点的谐波电流允许值标准电压kV基准短路容量MVA谐波次数及谐波电流允许值，A23456789101112131415161718192021222324250.381078623962264419211628132411129.7188.6167.88.97.1146.512610043342134142411118.5167.1136.16.85.3104.79.04.34.93.97.43.66.810100262013208.5156.46.85.19.34.37.93.74.13.26.02.85.42.62.92.34.52.14.13525015127.7125.18.83.84.13.15.62.64.72.22.51.93.61.73.21.51.81.42.71.32.56650016138.1135.49.34.14.33.35.92.75.02.32.62.03.81.83.41.61.91.52.81.42.6110750129.66.09.64.06.83.03.22.44.32.03.71.71.91.52.81.32.51.21.41.12.11.01.9注：220kV基准短路容量取2000MVA。5.2同一公共连接点的每个用户向电网注入的谐波电流允许值按此用户在该点的协议容量与其公共连接点的供电设备容量之比进行分配。分配的计算方法见附录C(补充件)。6测量测量谐波的方法、数据处理及测量仪器的规定见附录D(补充件)。附录A谐波术语的数学表达式(补充件)A1第h次谐波电压含有率HRUh：(A1)式中Uh——第h次谐波电压(方均根值)；U1——基波电压(方均根值)。A2第h次谐波电流含有率HRIh：(A2)式中Ih——第h次谐波电流(方均根值)；I1——基波电流(方均根值)。A3谐波电压含量UH：(A3)A4谐波电流含量Ih：(A4)A5电压总谐波畸变率THDu：(A5)A6电流总谐波畸变率THDi：(A6)附录B谐波电流允许值的换算(补充件)当电网公共连接点的最小短路容量不同于表2基准短路容量时，按下式修正表2中的谐波电流允许值：(B1)式中SK1——公共连接点的最小短路容量，MVA；SK2——基准短路容量，MVA；Ihp——表2中的第h次谐波电流允许值，A；Ih——短路容量为Sk1时的第h次谐波电流允许值。附录C谐波的基本计算式(补充件)C1第h次谐波电压含有率HRUh与第h次谐波电流分量Ih的关...
