第四部分水轮发电机组安装工程质量评定表VIP免费

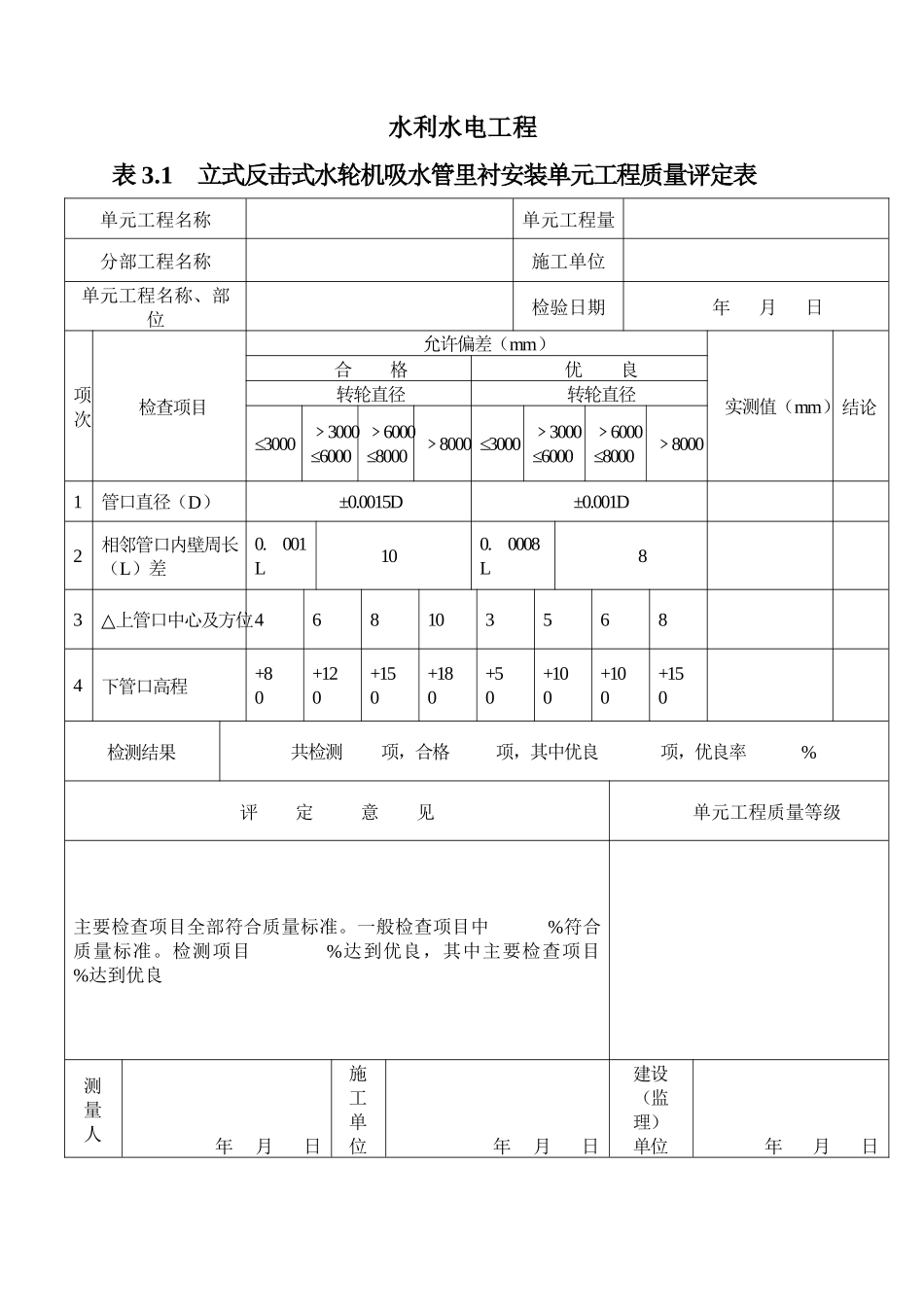

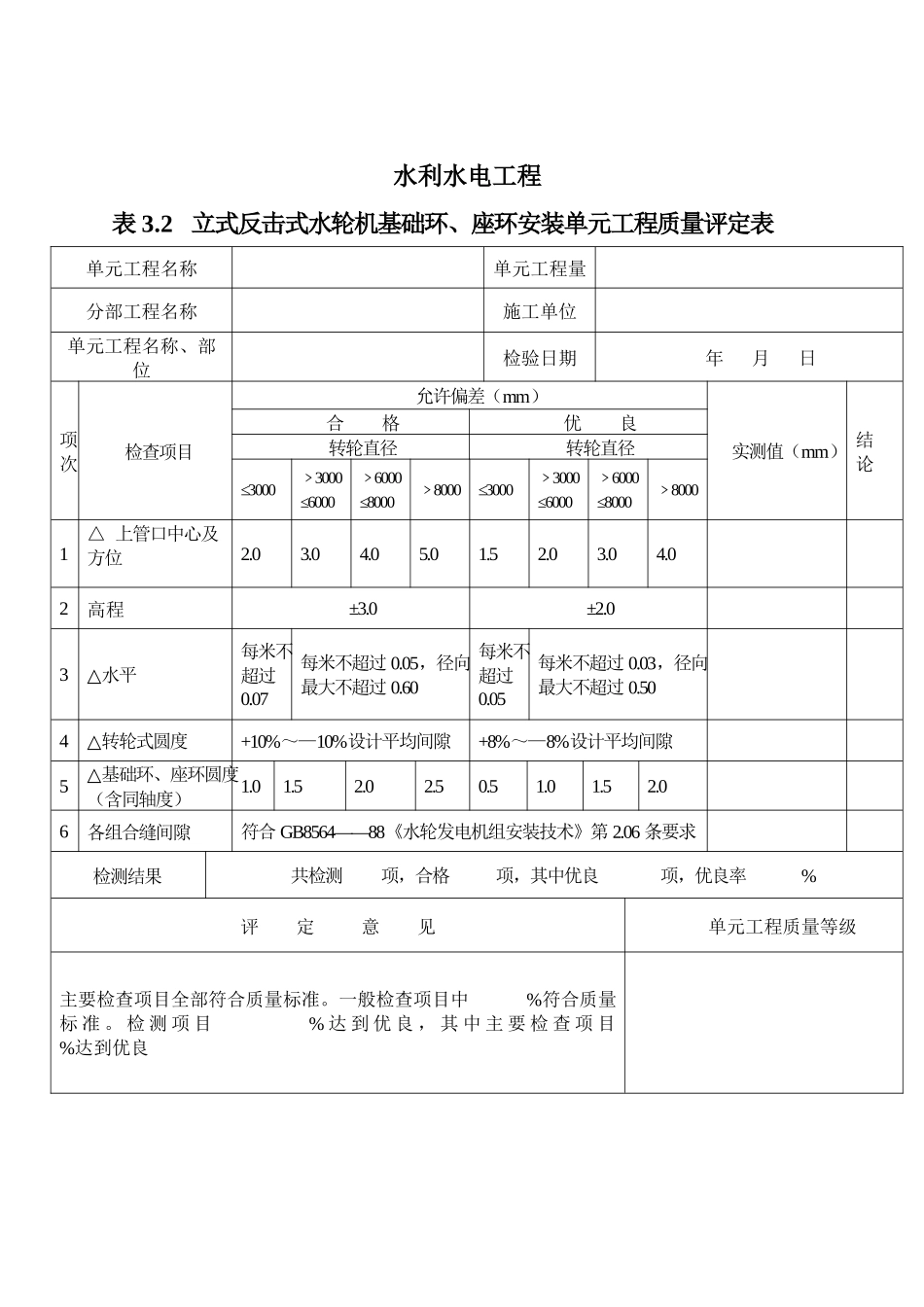

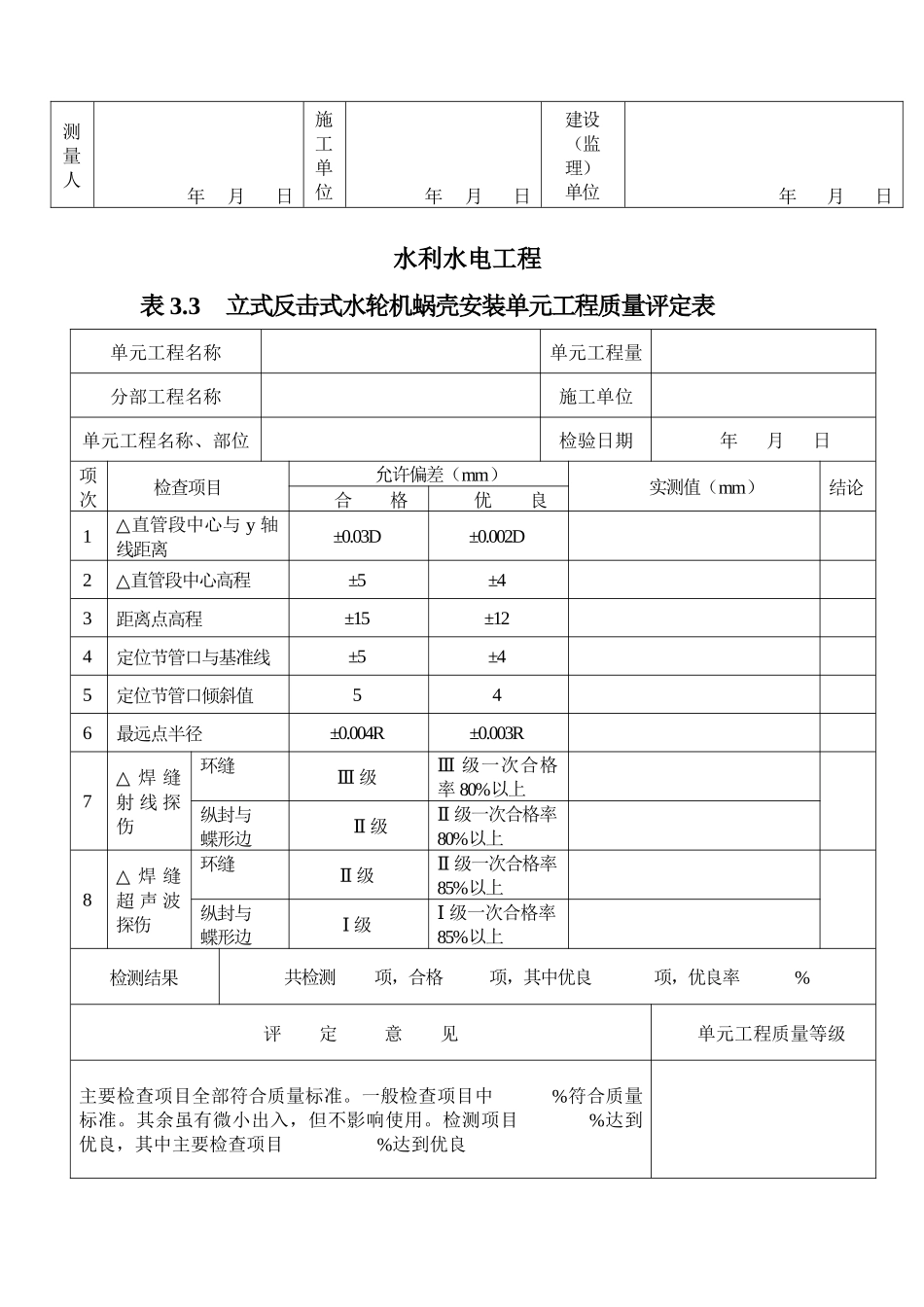

水利水电工程表3.1立式反击式水轮机吸水管里衬安装单元工程质量评定表单元工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次检查项目允许偏差（mm）实测值（mm）结论合格优良转轮直径转轮直径≤30003000﹥≤60006000﹥≤80008000﹥≤30003000﹥≤60006000﹥≤80008000﹥1管口直径（D）±0.0015D±0.001D2相邻管口内壁周长（L）差0.001L100.0008L83△上管口中心及方位4681035684下管口高程+80+120+150+180+50+100+100+150检测结果共检测项，合格项，其中优良项，优良率%评定意见单元工程质量等级主要检查项目全部符合质量标准。一般检查项目中%符合质量标准。检测项目%达到优良，其中主要检查项目%达到优良测量人年月日施工单位年月日建设（监理）单位年月日水利水电工程表3.2立式反击式水轮机基础环、座环安装单元工程质量评定表单元工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次检查项目允许偏差（mm）实测值（mm）结论合格优良转轮直径转轮直径≤30003000﹥≤60006000﹥≤80008000﹥≤30003000﹥≤60006000﹥≤80008000﹥1△上管口中心及方位2.03.04.05.01.52.03.04.02高程±3.0±2.03△水平每米不超过0.07每米不超过0.05，径向最大不超过0.60每米不超过0.05每米不超过0.03，径向最大不超过0.504△转轮式圆度+10%～—10%设计平均间隙+8%～—8%设计平均间隙5△基础环、座环圆度（含同轴度）1.01.52.02.50.51.01.52.06各组合缝间隙符合GB8564——88《水轮发电机组安装技术》第2.06条要求检测结果共检测项，合格项，其中优良项，优良率%评定意见单元工程质量等级主要检查项目全部符合质量标准。一般检查项目中%符合质量标准。检测项目%达到优良，其中主要检查项目%达到优良测量人年月日施工单位年月日建设（监理）单位年月日水利水电工程表3.3立式反击式水轮机蜗壳安装单元工程质量评定表单元工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次检查项目允许偏差（mm）实测值（mm）结论合格优良1△直管段中心与y轴线距离±0.03D±0.002D2△直管段中心高程±5±43距离点高程±15±124定位节管口与基准线±5±45定位节管口倾斜值546最远点半径±0.004R±0.003R7△焊缝射线探伤环缝Ⅲ级Ⅲ级一次合格率80%以上纵封与蝶形边Ⅱ级Ⅱ级一次合格率80%以上8△焊缝超声波探伤环缝Ⅱ级Ⅱ级一次合格率85%以上纵封与蝶形边Ⅰ级Ⅰ级一次合格率85%以上检测结果共检测项，合格项，其中优良项，优良率%评定意见单元工程质量等级主要检查项目全部符合质量标准。一般检查项目中%符合质量标准。其余虽有微小出入，但不影响使用。检测项目%达到优良，其中主要检查项目%达到优良测量人年月日施工单位年月日建设（监理）单位年月日水利水电工程表3.4立式反击式水轮机机坑里衬及接力器基础安装单元工程质量评定表单元工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次检查项目允许偏差（mm）实测值（mm）结论合格优良转轮直径转轮直径左边右边≤30003000﹥≤60006000﹥≤80008000﹥≤30003000﹥≤60006000﹥≤80008000﹥1机坑里衬中心51015205﹤812152机坑里衬上口直径±5±8±10±125﹤±5±8±103接力器里衬法兰垂直度每米不超过0.30每米不超过0.204接力器里衬中心及高程±1.0±1.5±2.0±2.51.0﹤1.5﹤±1.5±2.05接力器里衬与机组基准线平行度1.01.52.02.51.0﹤1.5﹤1.52.06接力器里衬与机组基准线距离±3±2检测结果共检测项，合格项，其中优良项，优良率%评定意见单元工程质量等级主要检查项目全部符合质量标准。一般检查项目中%符合质量标准。检测项目%达到优良，其中主要检查项目%达到优良测量人年月日施工单位年月日建设（监理）单位年月日水利水电工程表3.5立式反击式水轮机转轮装配单元工程质量评定表单元工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次检查项目允许偏差（mm）实测值（mm）结论合格优良1分瓣转轮焊缝错牙0.050.5﹤2分瓣转轮组合缝错牙符合《规范》第2..0.6条要求3△分瓣转轮焊缝探伤Ⅰ级Ⅰ级一次合格率95%以上4转轮上冠兰法下凹值...
