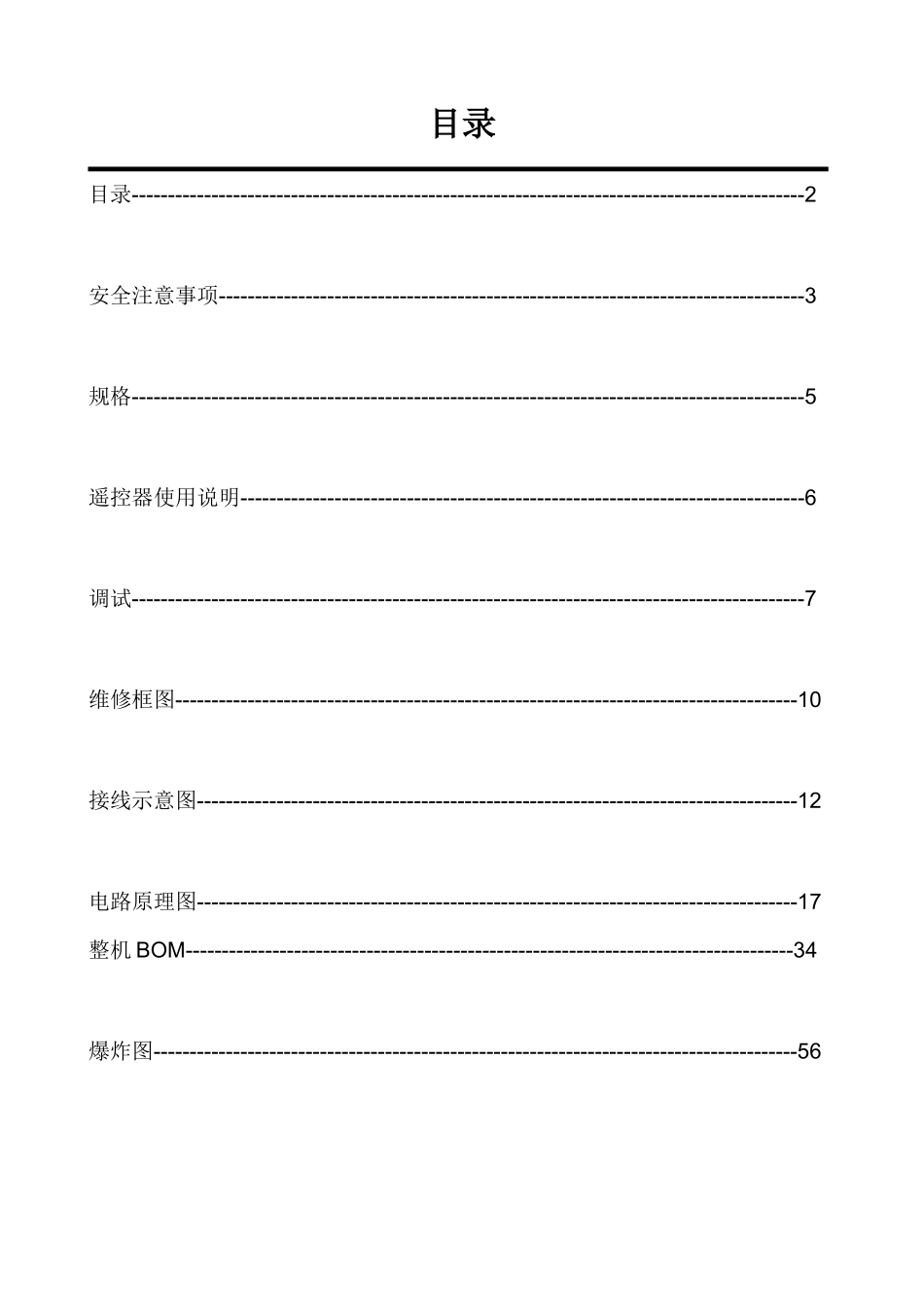

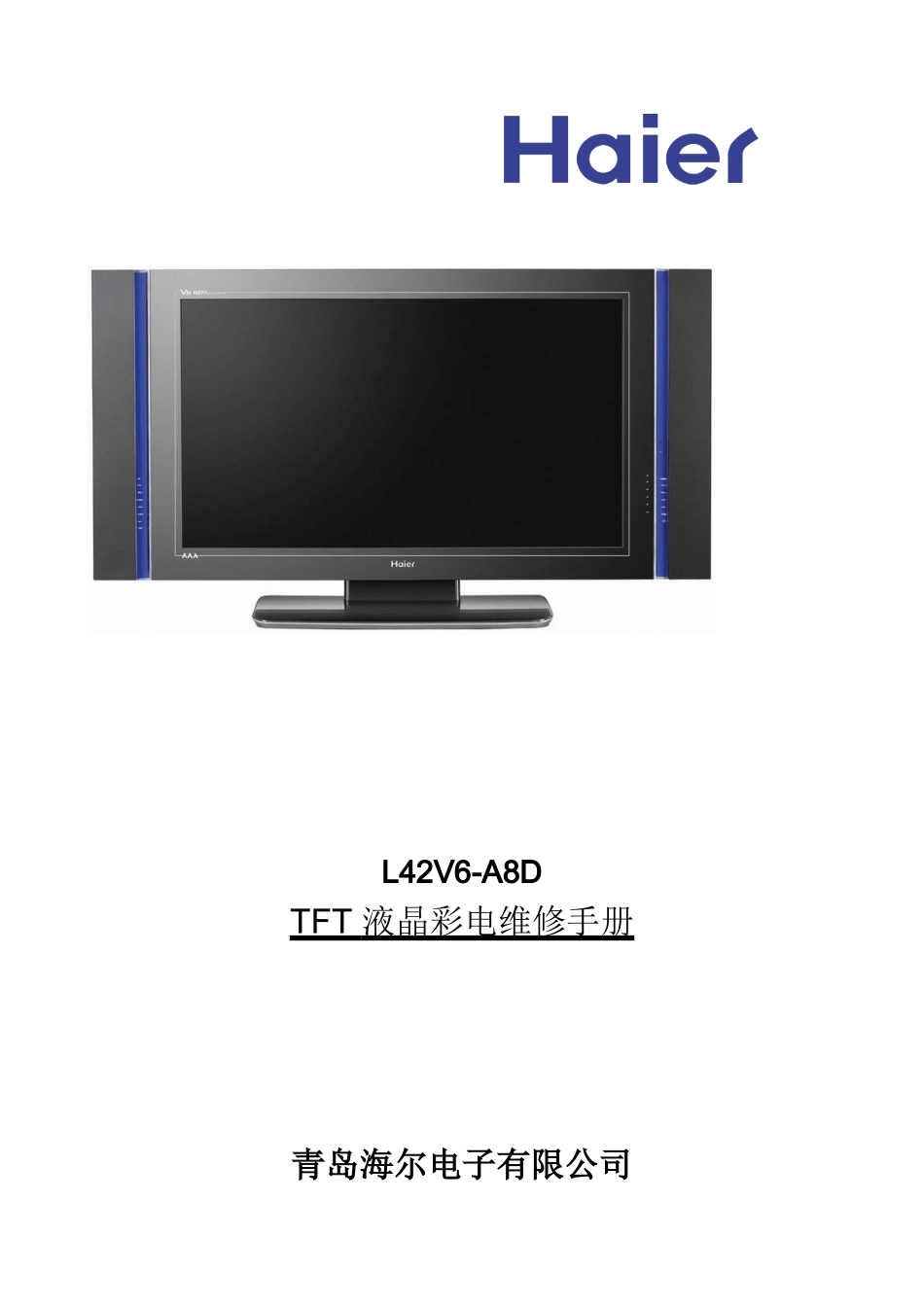

L42V6-A8DTFT液晶彩电维修手册青岛海尔电子有限公司目录目录---------------------------------------------------------------------------------------------2安全注意事项---------------------------------------------------------------------------------3规格---------------------------------------------------------------------------------------------5遥控器使用说明------------------------------------------------------------------------------6调试---------------------------------------------------------------------------------------------7维修框图--------------------------------------------------------------------------------------10接线示意图-----------------------------------------------------------------------------------12电路原理图-----------------------------------------------------------------------------------17整机BOM------------------------------------------------------------------------------------34爆炸图-----------------------------------------------------------------------------------------56安全注意事项警告：为了防止电击或火灾，请不要将电视放到有雨雾的场所。不要使用任何可能对液晶显示屏造成刮伤、毁坏的硬物体磨擦或敲击液晶显示屏。注意：禁止在未经授权的情况下以任何方式私自更改本产品。供电电源：本产品直接用交流电供电，供电电压值见电视后盖标牌上的说明。将交流电源线一端按照电视后端子标牌标注位置插入电源端口，另一端接在电源插座即可完成电源连接。在有雷电或交流供电断电的时候，请拔掉电源插头和天线插头。电源线不允许有任何其它东西帖靠或缠绕在上面，也不要将电源线置于可能受到毁坏的地方。使用场所：避免电视的屏幕直接对着外界的强光或阳光。避免电视受到不必要的任何振动，不要将电视置于过湿、过热或多灰尘的地方。保证电视有良好的空气对流，不要将任何物体覆盖在后盖的通风口上。清洁：在清洁液晶电视屏之前将电源插头拔下。使用干净的软布擦拭显示屏和电源线。如果显示屏需要特别的清洗，请使用干净、潮湿的抹布进行擦拭。请不要使用任何汽油、酒精、苯类有机液体或气雾状清洁剂。注意事项：1、液晶显示屏属于精密显示器件，屏幕上有个别的亮点、暗点，或红、绿、蓝色之类的少许死像素，这是正常现象，不属于不良品。2、液晶屏工作温度为0~40度，过高或过低的温度都会影响液晶屏的工作。当环境温度过低时，可能需要一点时间图象才能达到正常的亮度，这并非故障。过片刻后，图象就会达到正常的亮度。3、液晶屏长时间显示同一个静止画面时，会在电视上留下一个残影，这种损坏属于使用不当造成的。4、电视在连接各种系统时，可能会出现系统不匹配的现象，特别是连接电脑时，有些显卡可能不匹配，而且本机只识别刷新率为60Hz。5、液晶电视由于使用嵌入式的操作系统，软件比较复杂，可能在工作中或待机中出现软件问题，如果重新启动能恢复正常，就不属于故障。规格注意：规格及其它内容可随机器改进而更改，恕不另行通知。1.电源：交流220V，50Hz2.调谐制式：FVS，256个节目储存3．声音输出：5W*24.中频:图象中频:38.9MHz彩色中频:34.47MHz(PAL)/35.32MHz(NTSC)伴音中频:33.4MHz(B/G)/32.9MHz(I)/32.4MHz(D/K)5.功率消耗:240W(2W–待机)6.天线输入阻抗8.外部设备输入/输出:DVD插座音频输入:0.4Vrms,大于10KΩ视频输入/输出:1Vp-p,大于75ΩRGB输入:0.7Vp-p，60HZDVI输入10.功能:可接收有线电视/全频段自动搜索节目半自动搜索节目显示节目号快速回看自动频道记忆系统图像模式记忆VHF/UHF75Ω,平衡型(PAL)/非平衡型(NTSC)7.扬声器阻抗:16Ω8.屏显方式:窗口形式声音模式记忆全球丽音功能AAA视窗多种屏幕显示模式当前状态显示触摸按健操作遥控器使用说明调试电池安装装入电池1．按箭头所示方向往上推，取下电池盒盖。2．放入电池，注意极性正确。（“+”对“+”，“-”对“-”）。3．将电池盒盖重新装回原处。*安装两节优质的1.5V“3A”碱性电池。勿将新旧电池...
