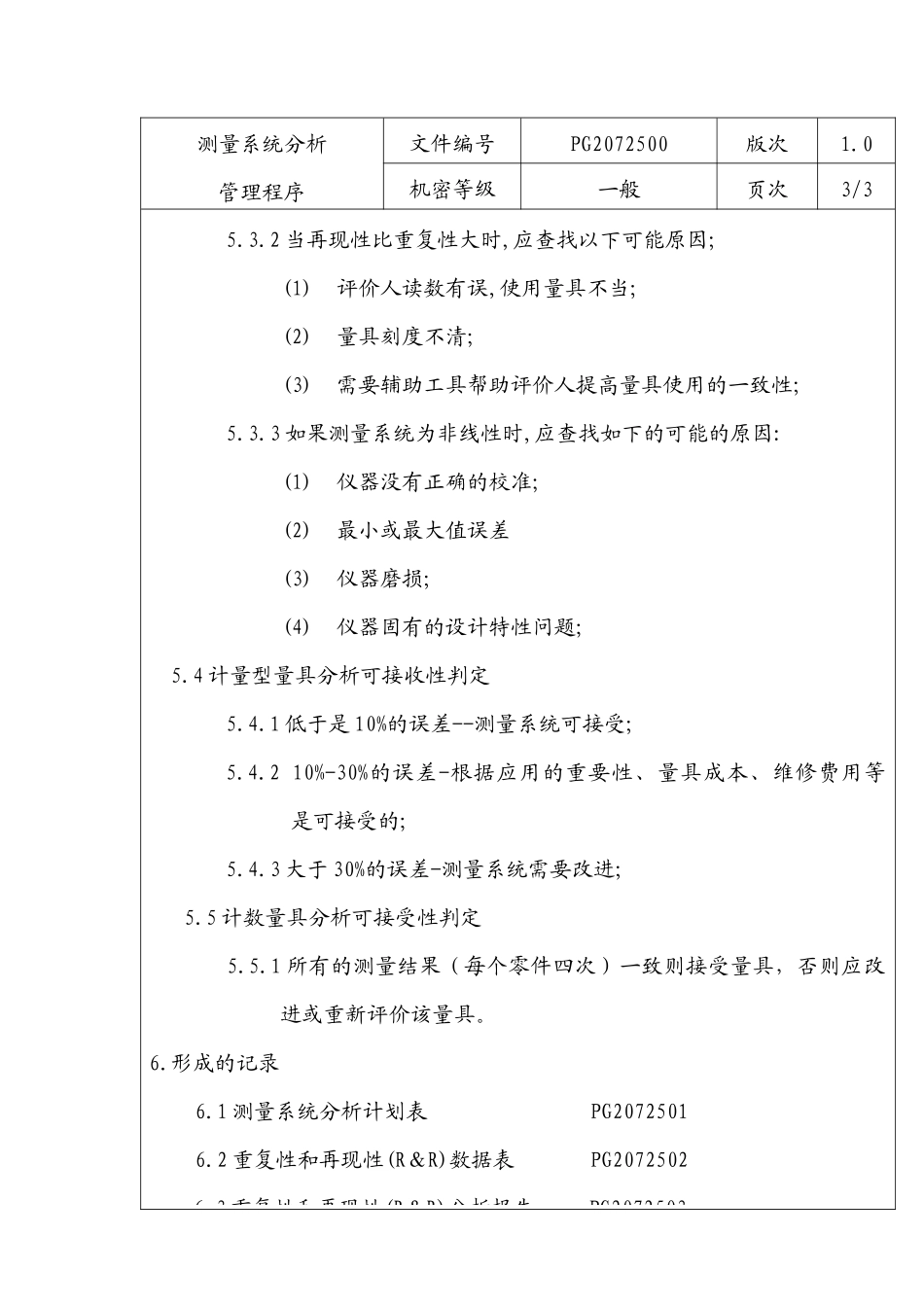

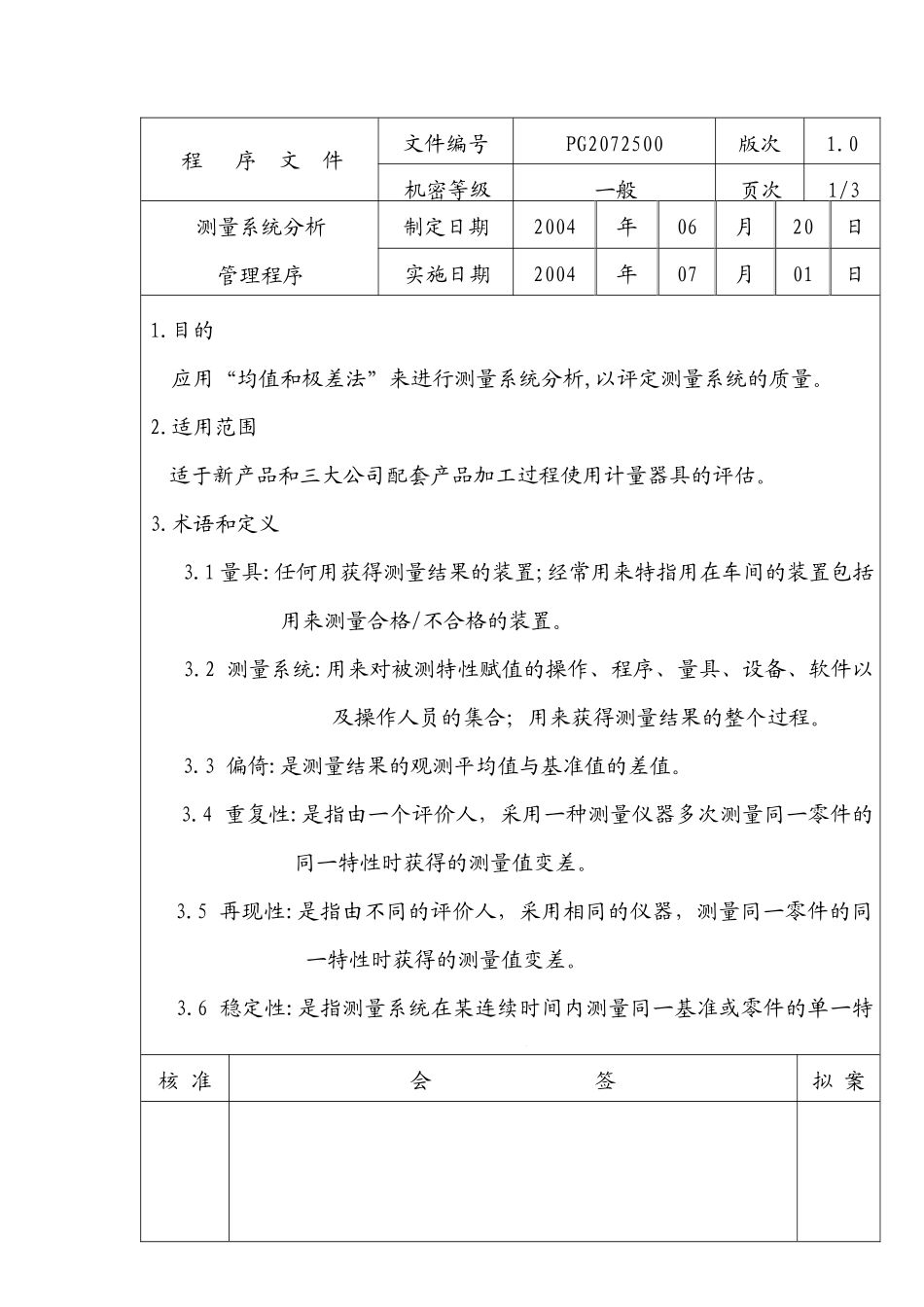

程序文件文件编号PG2072500版次1.0机密等级一般页次1/3测量系统分析管理程序制定日期2004年06月20日实施日期2004年07月01日1.目的应用“均值和极差法”来进行测量系统分析,以评定测量系统的质量。2.适用范围适于新产品和三大公司配套产品加工过程使用计量器具的评估。3.术语和定义3.1量具:任何用获得测量结果的装置;经常用来特指用在车间的装置包括用来测量合格/不合格的装置。3.2测量系统:用来对被测特性赋值的操作、程序、量具、设备、软件以及操作人员的集合；用来获得测量结果的整个过程。3.3偏倚:是测量结果的观测平均值与基准值的差值。3.4重复性:是指由一个评价人，采用一种测量仪器多次测量同一零件的同一特性时获得的测量值变差。3.5再现性:是指由不同的评价人，采用相同的仪器，测量同一零件的同一特性时获得的测量值变差。3.6稳定性:是指测量系统在某连续时间内测量同一基准或零件的单一特性时获得的测量值总变差。核准会签拟案测量系统分析管理程序文件编号PG2072500版次1.0机密等级一般页次2/34.1品管是公司对测量系统进行定期分析、评定的归口管理部门。4.2评价人的职责4.2.1如果量具在使用需要校准,则评价人负责事先提出。4.2.2评价人负责正确使用量具，并按规定的测量步骤测量特征尺寸。4.2.3负责正确读数。5.管理程序5.1测量系统分析前的准备5.1.1按MSA参考手册,确定测量系统分析计划;5.1.2确定采用哪一级计量标准,是否可以追溯到国家标准;5.1.3选择“盲测”即在操作者不知道正在对该测量系统进行评定的情况下测量；5.1.4确定评价试验间隔；5.2测量系统分析方式的选择5.2.1计量型量具的分析选择“量具重复性,再现性分析”方式进行具体可选择2个评价人和5个零件做3次;5.2.2计数型量具分析选择“比较法和限值”方式进行,具体可选择2个评价人和20个零件做2次,每个零件取4个结果;5.3测量系统分析的判定5.3.1当重复性比再现性大时,应查找以下可能的原因;测量系统分析管理程序文件编号PG2072500版次1.0机密等级一般页次3/35.3.2当再现性比重复性大时,应查找以下可能原因;(1)评价人读数有误,使用量具不当;(2)量具刻度不清;(3)需要辅助工具帮助评价人提高量具使用的一致性;5.3.3如果测量系统为非线性时,应查找如下的可能的原因:(1)仪器没有正确的校准;(2)最小或最大值误差(3)仪器磨损;(4)仪器固有的设计特性问题;5.4计量型量具分析可接收性判定5.4.1低于是10%的误差--测量系统可接受;5.4.210%-30%的误差-根据应用的重要性、量具成本、维修费用等是可接受的;5.4.3大于30%的误差-测量系统需要改进;5.5计数量具分析可接受性判定5.5.1所有的测量结果（每个零件四次）一致则接受量具，否则应改进或重新评价该量具。6.形成的记录6.1测量系统分析计划表PG20725016.2重复性和再现性(R＆R)数据表PG20725026.3重复性和再现性(R＆R)分析报告PG2072503
