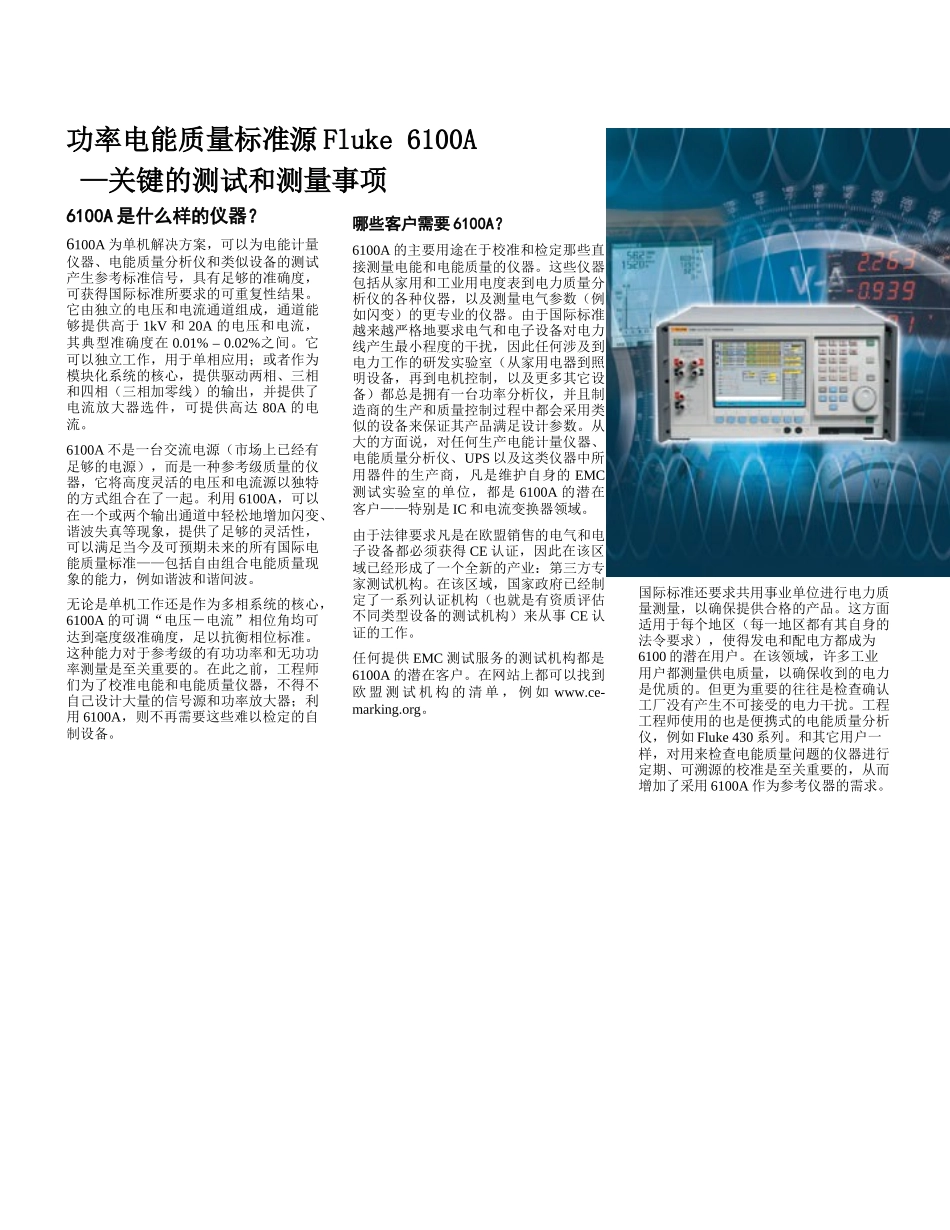

功率电能质量标准源Fluke6100A—关键的测试和测量事项6100A是什么样的仪器？6100A为单机解决方案，可以为电能计量仪器、电能质量分析仪和类似设备的测试产生参考标准信号，具有足够的准确度，可获得国际标准所要求的可重复性结果。它由独立的电压和电流通道组成，通道能够提供高于1kV和20A的电压和电流，其典型准确度在0.01%–0.02%之间。它可以独立工作，用于单相应用；或者作为模块化系统的核心，提供驱动两相、三相和四相（三相加零线）的输出，并提供了电流放大器选件，可提供高达80A的电流。6100A不是一台交流电源（市场上已经有足够的电源），而是一种参考级质量的仪器，它将高度灵活的电压和电流源以独特的方式组合在了一起。利用6100A，可以在一个或两个输出通道中轻松地增加闪变、谐波失真等现象，提供了足够的灵活性，可以满足当今及可预期未来的所有国际电能质量标准——包括自由组合电能质量现象的能力，例如谐波和谐间波。无论是单机工作还是作为多相系统的核心，6100A的可调“电压－电流”相位角均可达到毫度级准确度，足以抗衡相位标准。这种能力对于参考级的有功功率和无功功率测量是至关重要的。在此之前，工程师们为了校准电能和电能质量仪器，不得不自己设计大量的信号源和功率放大器；利用6100A，则不再需要这些难以检定的自制设备。哪些客户需要6100A？6100A的主要用途在于校准和检定那些直接测量电能和电能质量的仪器。这些仪器包括从家用和工业用电度表到电力质量分析仪的各种仪器，以及测量电气参数（例如闪变）的更专业的仪器。由于国际标准越来越严格地要求电气和电子设备对电力线产生最小程度的干扰，因此任何涉及到电力工作的研发实验室（从家用电器到照明设备，再到电机控制，以及更多其它设备）都总是拥有一台功率分析仪，并且制造商的生产和质量控制过程中都会采用类似的设备来保证其产品满足设计参数。从大的方面说，对任何生产电能计量仪器、电能质量分析仪、UPS以及这类仪器中所用器件的生产商，凡是维护自身的EMC测试实验室的单位，都是6100A的潜在客户——特别是IC和电流变换器领域。由于法律要求凡是在欧盟销售的电气和电子设备都必须获得CE认证，因此在该区域已经形成了一个全新的产业：第三方专家测试机构。在该区域，国家政府已经制定了一系列认证机构（也就是有资质评估不同类型设备的测试机构）来从事CE认证的工作。任何提供EMC测试服务的测试机构都是6100A的潜在客户。在网站上都可以找到欧盟测试机构的清单，例如www.ce-marking.org。国际标准还要求共用事业单位进行电力质量测量，以确保提供合格的产品。这方面适用于每个地区（每一地区都有其自身的法令要求），使得发电和配电方都成为6100的潜在用户。在该领域，许多工业用户都测量供电质量，以确保收到的电力是优质的。但更为重要的往往是检查确认工厂没有产生不可接受的电力干扰。工程工程师使用的也是便携式的电能质量分析仪，例如Fluke430系列。和其它用户一样，对用来检查电能质量问题的仪器进行定期、可溯源的校准是至关重要的，从而增加了采用6100A作为参考仪器的需求。设备EMC兼容测试谐波和闪变IEC/EN61000-3-2和IEC/EN61000-3-3支持测试和测量技术IEC/EN61000-4-谐波IEC/EN61000-4-15：闪变电能质量测量技术IEC/EN61000-4-30能量计测试和测量技术IEC/EN62053-11：机电式电表IEC/EN62053-21：电子式电表（1和2类）IEC/EN62053-22：电子式电表（0.5S和0.2S类）设备为什么必须校准？像其它任何精密仪器一样，电能计量仪器、闪变仪和电能质量分析仪都需要定期校准，以确保获得可靠的测量结果。虽然国际标准规定了不同测量的绝对准确度要求，但是在特定国家用来证明标准一致性的设备必须满足相应标准的准确度参数，这几乎是法律要求。在测量体系的顶层，维护功率测量的国家标准实验室是6100A的首要用户。在这种应用中，仪器非常适合于产生功率参考所需要的高准确度和稳定度的相位可控波形。在较低级别的测量中，该仪器作为用于设计评估工作的波形发生器也是极具价值的——尤其是在当今世界快速增长的电气电子测量仪表设计领域，普通的民用仪表已经接近传统电能质量分析仪的准...
