聚酯薄膜的生产工艺及技术进展VIP专享VIP免费

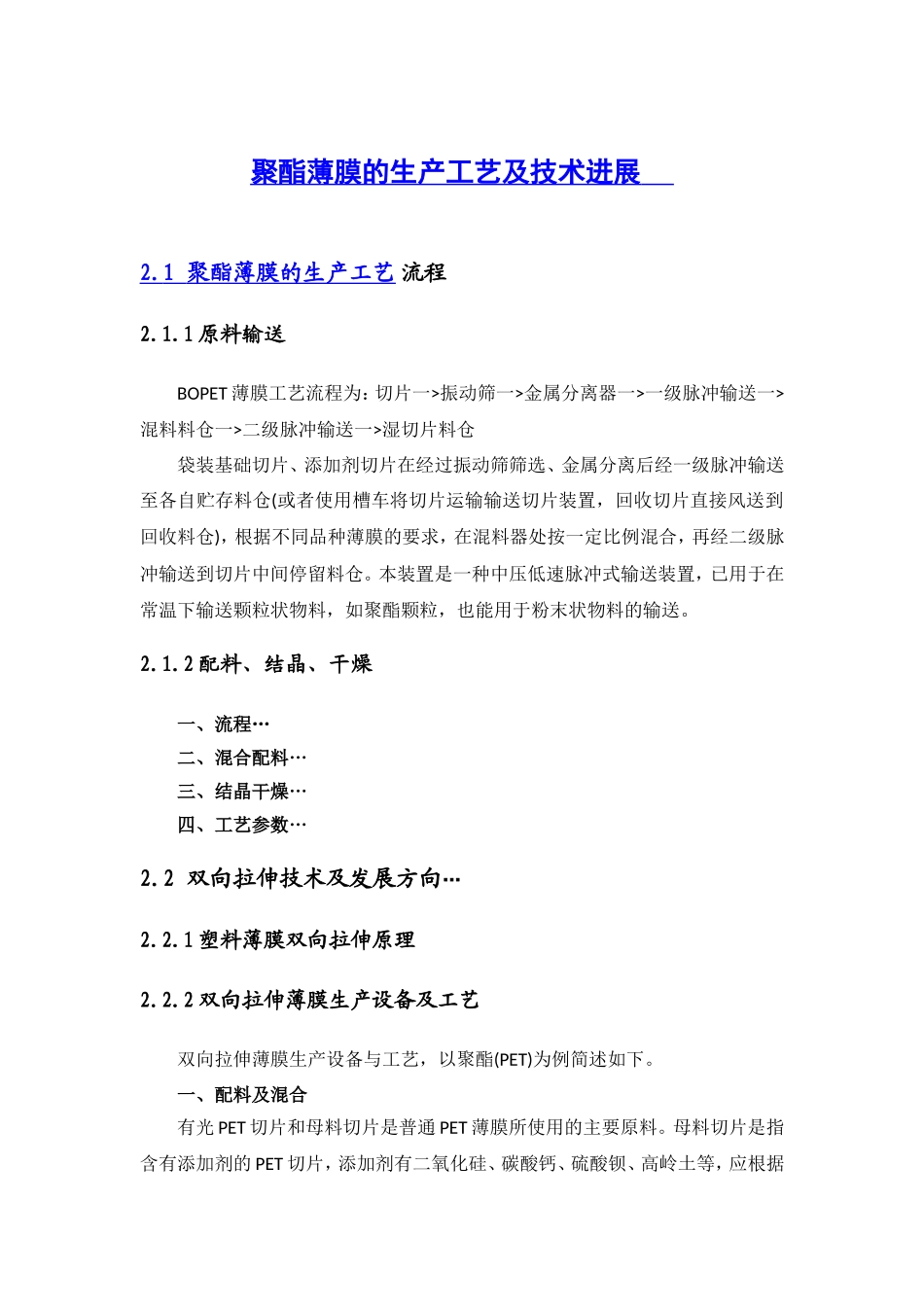

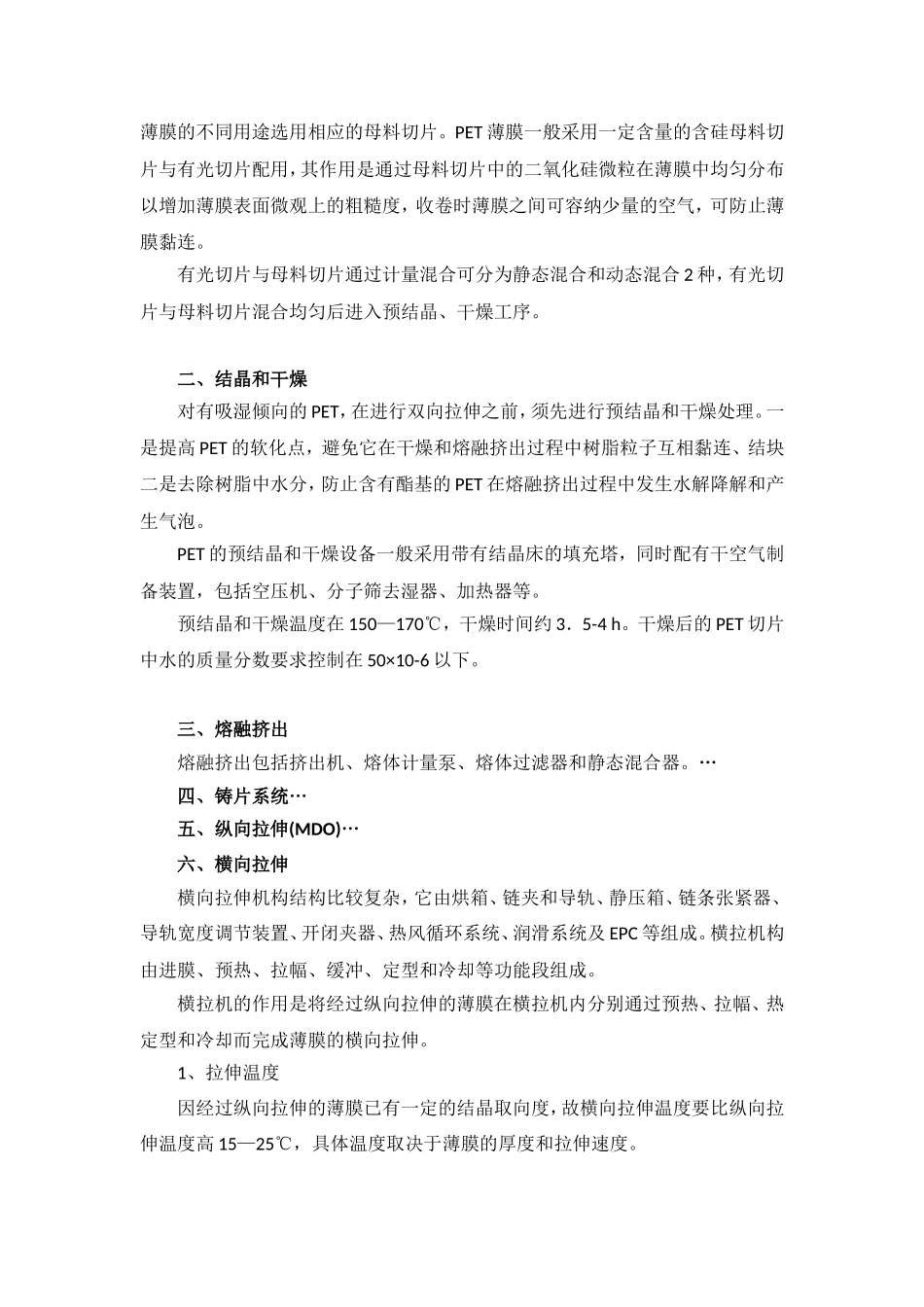

聚酯薄膜的生产工艺及技术进展2.1聚酯薄膜的生产工艺流程2.1.1原料输送BOPET薄膜工艺流程为：切片一>振动筛一>金属分离器一>一级脉冲输送一>混料料仓一>二级脉冲输送一>湿切片料仓袋装基础切片、添加剂切片在经过振动筛筛选、金属分离后经一级脉冲输送至各自贮存料仓(或者使用槽车将切片运输输送切片装置，回收切片直接风送到回收料仓)，根据不同品种薄膜的要求，在混料器处按一定比例混合，再经二级脉冲输送到切片中间停留料仓。本装置是一种中压低速脉冲式输送装置，已用于在常温下输送颗粒状物料，如聚酯颗粒，也能用于粉末状物料的输送。2.1.2配料、结晶、干燥一、流程…二、混合配料…三、结晶干燥…四、工艺参数…2.2双向拉伸技术及发展方向…2.2.1塑料薄膜双向拉伸原理2.2.2双向拉伸薄膜生产设备及工艺双向拉伸薄膜生产设备与工艺，以聚酯(PET)为例简述如下。一、配料及混合有光PET切片和母料切片是普通PET薄膜所使用的主要原料。母料切片是指含有添加剂的PET切片，添加剂有二氧化硅、碳酸钙、硫酸钡、高岭土等，应根据薄膜的不同用途选用相应的母料切片。PET薄膜一般采用一定含量的含硅母料切片与有光切片配用，其作用是通过母料切片中的二氧化硅微粒在薄膜中均匀分布以增加薄膜表面微观上的粗糙度，收卷时薄膜之间可容纳少量的空气，可防止薄膜黏连。有光切片与母料切片通过计量混合可分为静态混合和动态混合2种，有光切片与母料切片混合均匀后进入预结晶、干燥工序。二、结晶和干燥对有吸湿倾向的PET，在进行双向拉伸之前，须先进行预结晶和干燥处理。一是提高PET的软化点，避免它在干燥和熔融挤出过程中树脂粒子互相黏连、结块二是去除树脂中水分，防止含有酯基的PET在熔融挤出过程中发生水解降解和产生气泡。PET的预结晶和干燥设备一般采用带有结晶床的填充塔，同时配有干空气制备装置，包括空压机、分子筛去湿器、加热器等。预结晶和干燥温度在150—170℃，干燥时间约3．5-4h。干燥后的PET切片中水的质量分数要求控制在50×10-6以下。三、熔融挤出熔融挤出包括挤出机、熔体计量泵、熔体过滤器和静态混合器。…四、铸片系统…五、纵向拉伸(MDO)…六、横向拉伸横向拉伸机构结构比较复杂，它由烘箱、链夹和导轨、静压箱、链条张紧器、导轨宽度调节装置、开闭夹器、热风循环系统、润滑系统及EPC等组成。横拉机构由进膜、预热、拉幅、缓冲、定型和冷却等功能段组成。横拉机的作用是将经过纵向拉伸的薄膜在横拉机内分别通过预热、拉幅、热定型和冷却而完成薄膜的横向拉伸。1、拉伸温度因经过纵向拉伸的薄膜已有一定的结晶取向度，故横向拉伸温度要比纵向拉伸温度高15—25℃，具体温度取决于薄膜的厚度和拉伸速度。2、拉伸倍数横向拉伸倍数一般为3．5—4倍。对于平衡膜，横向拉伸倍数与纵向拉伸倍数基本相同或接近；对于强化膜，纵向拉伸倍数要大于横向拉伸倍数。3、热定型温度及时间在生产非收缩性薄膜时，横向拉伸后必须进行热定型处理，目的是完善其结晶取向过程，消除内应力，增加尺寸稳定性。热定型温度应该选择PET结晶速率最大的温度段，即190—230℃，热定型时间需3—6s。4、冷却温度热定型后的PET薄膜还要进行热松弛处理。热松弛目的是让热定型后的薄膜在拉伸状态下有—个自动收缩的过程，最后进入冷却段风冷至100℃以下。七、牵引收卷及分切本工序由若干个牵引导向辊、冷却辊、展平辊、张力辊、跟踪辊及切边装置、测厚仪和电晕处理机等组成。1、测厚仪测厚仪是测量及调节薄膜厚度的重要设备，它不仅有显示薄膜厚度的功能，而且还具有自动反馈控制薄膜厚度的功能。反馈控制包括：控制模头膨胀螺栓的加热功率或温度，调节薄膜的横向厚度；控制计量泵或铸片的转速，调节薄膜的纵向厚度。在线测厚仪有多种：如B射线测厚仪、X射线测厚仪、红外线测厚仪等，因近红外线测厚无环境污染、对人体无伤害，目前应用比较普遍。2、电晕处理机电晕处理机的工作原理：通过在电极上施加高频高压电流，使电极产生电晕放电，气体电离产生高能离子，在强电场作用下冲击塑料薄膜表面，使薄膜表面活化，以增加薄膜的表面湿张力。例如PET在未处理前的表面张力为0．40—0．42N／m，经过电晕...
