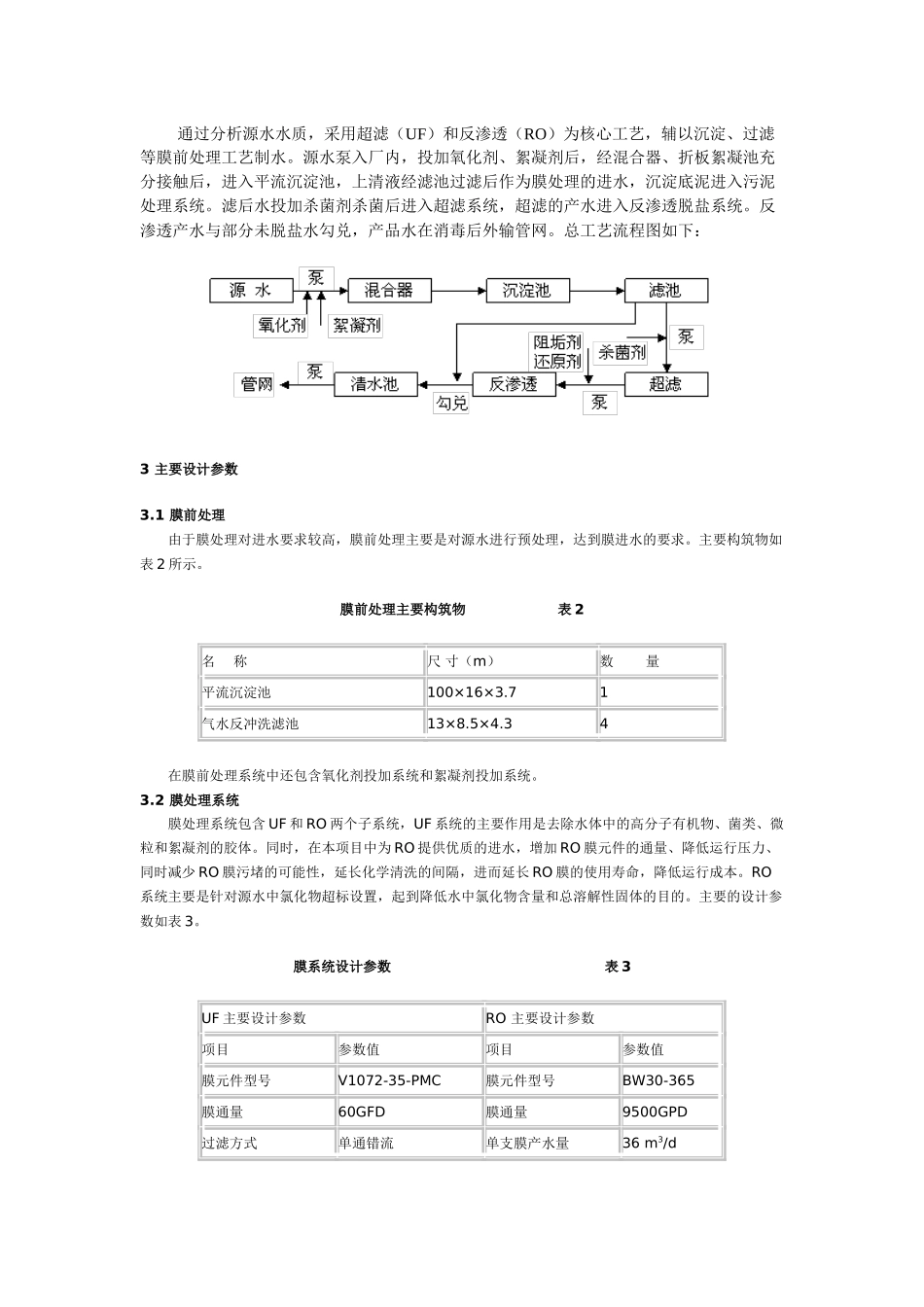

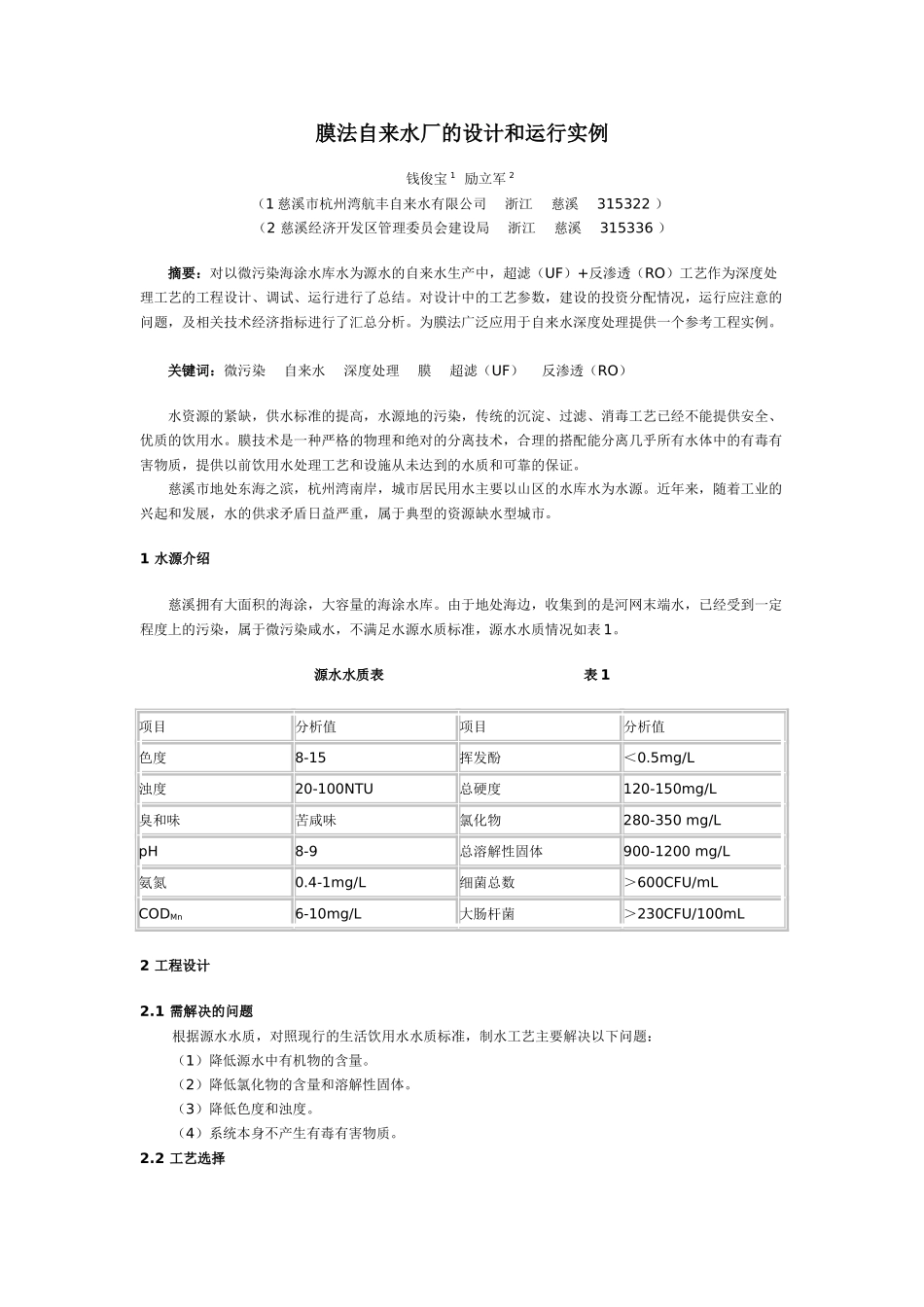

膜法自来水厂的设计和运行实例钱俊宝1励立军2（1慈溪市杭州湾航丰自来水有限公司浙江慈溪315322）（2慈溪经济开发区管理委员会建设局浙江慈溪315336）摘要：对以微污染海涂水库水为源水的自来水生产中，超滤（UF）+反渗透（RO）工艺作为深度处理工艺的工程设计、调试、运行进行了总结。对设计中的工艺参数，建设的投资分配情况，运行应注意的问题，及相关技术经济指标进行了汇总分析。为膜法广泛应用于自来水深度处理提供一个参考工程实例。关键词：微污染自来水深度处理膜超滤（UF）反渗透（RO）水资源的紧缺，供水标准的提高，水源地的污染，传统的沉淀、过滤、消毒工艺已经不能提供安全、优质的饮用水。膜技术是一种严格的物理和绝对的分离技术，合理的搭配能分离几乎所有水体中的有毒有害物质，提供以前饮用水处理工艺和设施从未达到的水质和可靠的保证。慈溪市地处东海之滨，杭州湾南岸，城市居民用水主要以山区的水库水为水源。近年来，随着工业的兴起和发展，水的供求矛盾日益严重，属于典型的资源缺水型城市。1水源介绍慈溪拥有大面积的海涂，大容量的海涂水库。由于地处海边，收集到的是河网末端水，已经受到一定程度上的污染，属于微污染咸水，不满足水源水质标准，源水水质情况如表1。源水水质表表1项目分析值项目分析值色度8-15挥发酚＜0.5mg/L浊度20-100NTU总硬度120-150mg/L臭和味苦咸味氯化物280-350mg/LpH8-9总溶解性固体900-1200mg/L氨氮0.4-1mg/L细菌总数＞600CFU/mLCODMn6-10mg/L大肠杆菌＞230CFU/100mL2工程设计2.1需解决的问题根据源水水质，对照现行的生活饮用水水质标准，制水工艺主要解决以下问题：（1）降低源水中有机物的含量。（2）降低氯化物的含量和溶解性固体。（3）降低色度和浊度。（4）系统本身不产生有毒有害物质。2.2工艺选择通过分析源水水质，采用超滤（UF）和反渗透（RO）为核心工艺，辅以沉淀、过滤等膜前处理工艺制水。源水泵入厂内，投加氧化剂、絮凝剂后，经混合器、折板絮凝池充分接触后，进入平流沉淀池，上清液经滤池过滤后作为膜处理的进水，沉淀底泥进入污泥处理系统。滤后水投加杀菌剂杀菌后进入超滤系统，超滤的产水进入反渗透脱盐系统。反渗透产水与部分未脱盐水勾兑，产品水在消毒后外输管网。总工艺流程图如下：3主要设计参数3.1膜前处理由于膜处理对进水要求较高，膜前处理主要是对源水进行预处理，达到膜进水的要求。主要构筑物如表2所示。膜前处理主要构筑物表2名称尺寸（m）数量平流沉淀池100×16×3.71气水反冲洗滤池13×8.5×4.34在膜前处理系统中还包含氧化剂投加系统和絮凝剂投加系统。3.2膜处理系统膜处理系统包含UF和RO两个子系统，UF系统的主要作用是去除水体中的高分子有机物、菌类、微粒和絮凝剂的胶体。同时，在本项目中为RO提供优质的进水，增加RO膜元件的通量、降低运行压力、同时减少RO膜污堵的可能性，延长化学清洗的间隔，进而延长RO膜的使用寿命，降低运行成本。RO系统主要是针对源水中氯化物超标设置，起到降低水中氯化物含量和总溶解性固体的目的。主要的设计参数如表3。膜系统设计参数表3UF主要设计参数RO主要设计参数项目参数值项目参数值膜元件型号V1072-35-PMC膜元件型号BW30-365膜通量60GFD膜通量9500GPD过滤方式单通错流单支膜产水量36m3/d单支膜产水量8.3m3/h单支膜脱盐率98%单套膜数量40单套膜数量288单套产水能力280m3/h单套产水能力210m3/h系统回收率92%系统回收率75%总产水能力30000m3/d总产水能力20000m3/dUF系统还包含杀菌剂添加系统、反洗系统、化学清洗系统等辅助系统。RO系统还包含，阻垢剂添加系统、还原剂添加系统、化学清洗系统等辅助系统。4调试与运行4.1调试膜系统是整个工艺的核心，在调试过程中先进行膜前处理系统调试。首先，进行整个工艺流程的消毒工作，然后对滤池滤料进行清洗待用。在准备工作结束后进料调试，投药使平流沉淀池的出水浊度小于3NTU，经滤池过滤后，调整滤后水浊度小于1NTU后，进行膜系统的调试。膜系统装置为全自动运行，对自动化控制程度要求高，同时对管道的洁净度要求高。在进料前要清洗管道，保证管道中所有杂质和污物都清洗干净，不残留任何固体颗粒物...
