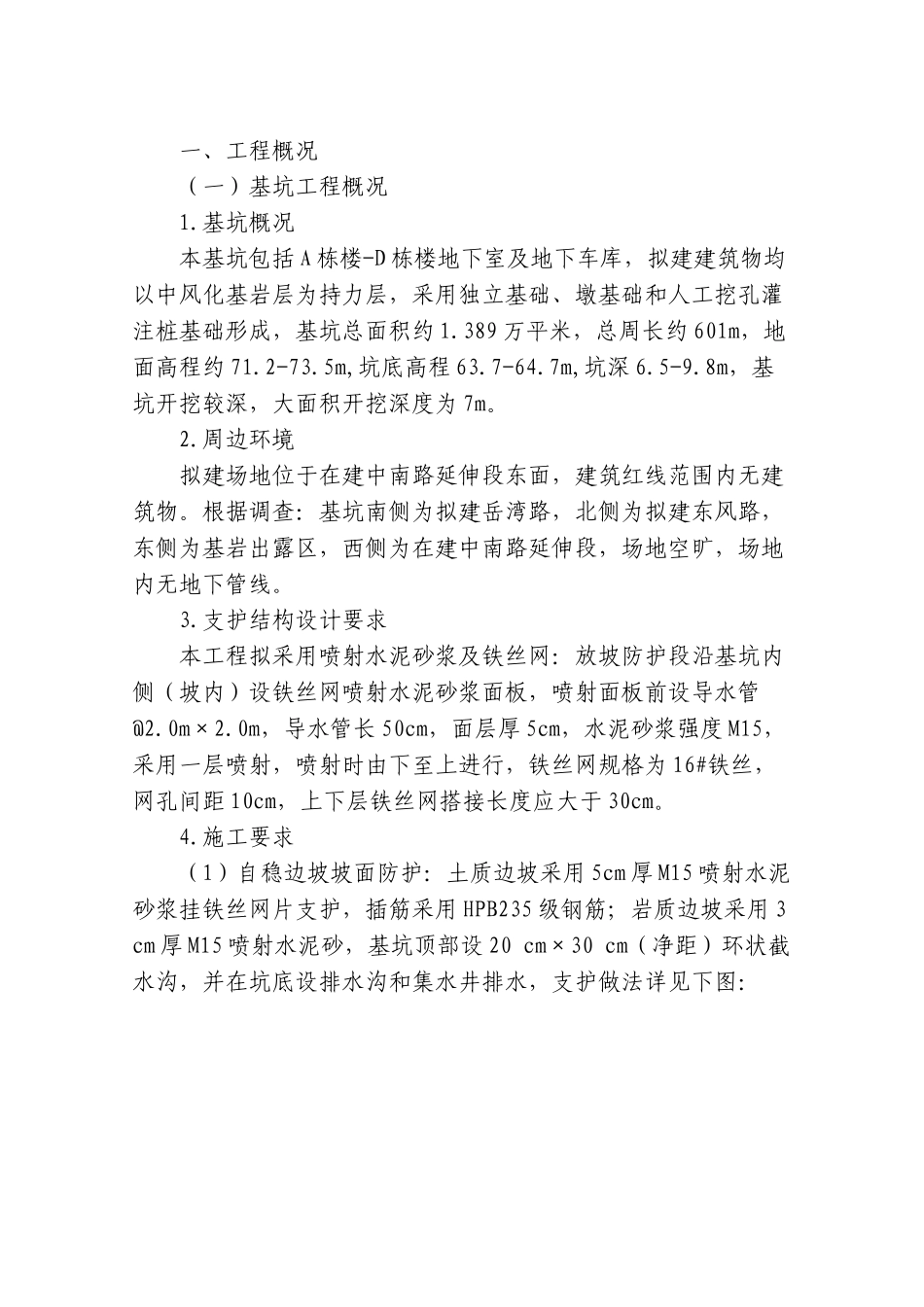

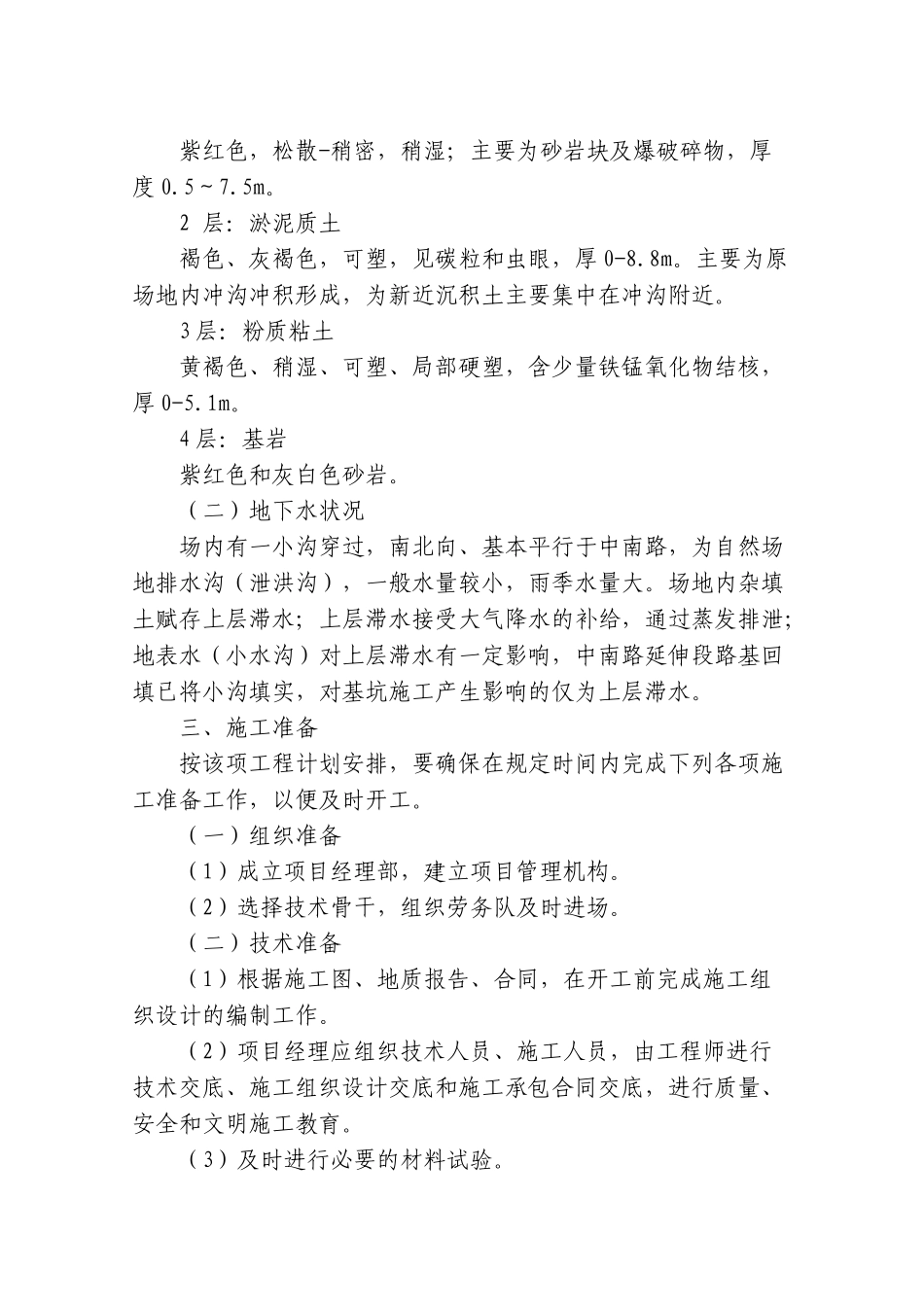

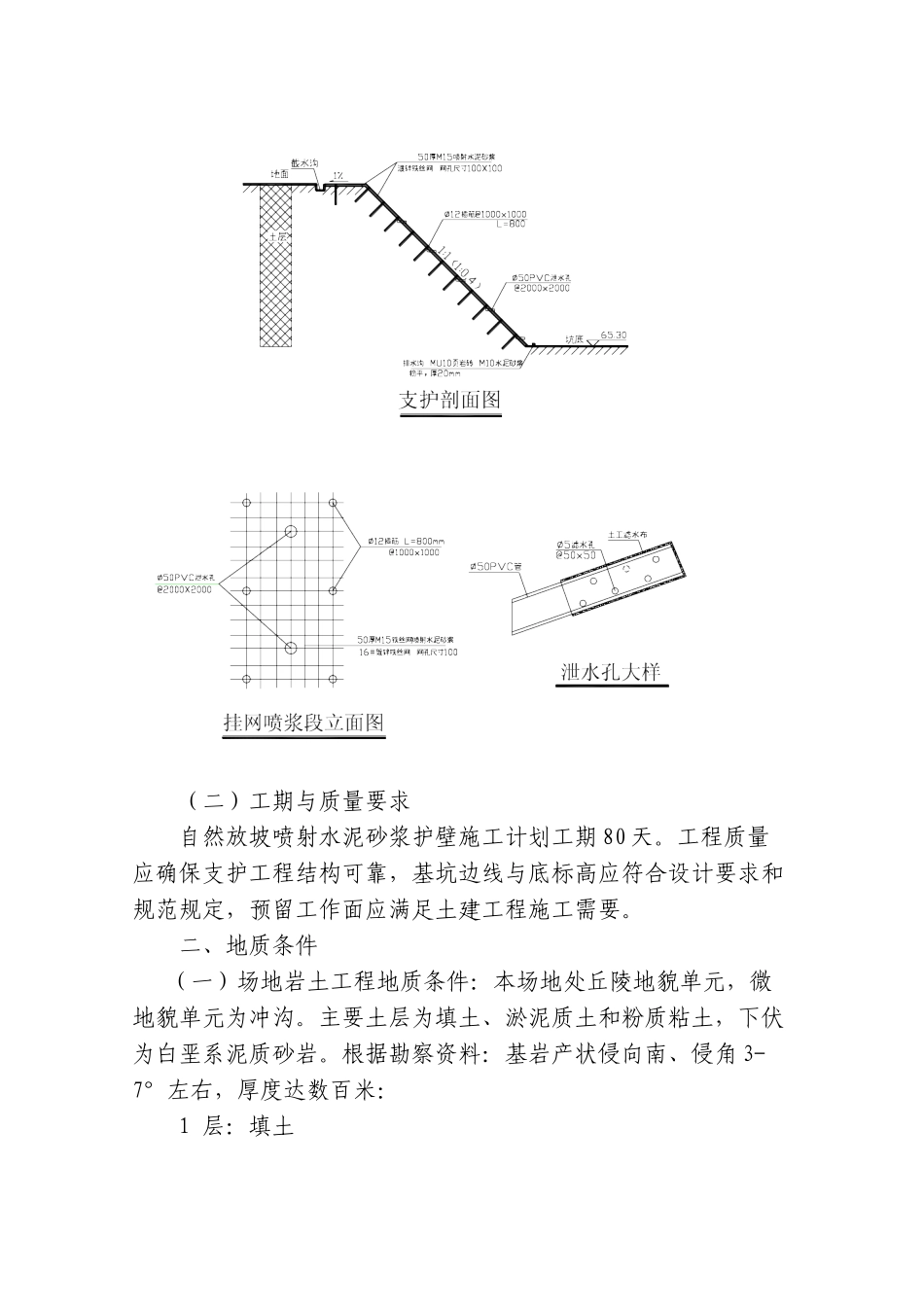

一、工程概况（一）基坑工程概况1.基坑概况本基坑包括A栋楼-D栋楼地下室及地下车库，拟建建筑物均以中风化基岩层为持力层，采用独立基础、墩基础和人工挖孔灌注桩基础形成，基坑总面积约1.389万平米，总周长约601m，地面高程约71.2-73.5m,坑底高程63.7-64.7m,坑深6.5-9.8m，基坑开挖较深，大面积开挖深度为7m。2.周边环境拟建场地位于在建中南路延伸段东面，建筑红线范围内无建筑物。根据调查：基坑南侧为拟建岳湾路，北侧为拟建东风路，东侧为基岩出露区，西侧为在建中南路延伸段，场地空旷，场地内无地下管线。3.支护结构设计要求本工程拟采用喷射水泥砂浆及铁丝网：放坡防护段沿基坑内侧（坡内）设铁丝网喷射水泥砂浆面板，喷射面板前设导水管@2.0m×2.0m，导水管长50cm，面层厚5cm，水泥砂浆强度M15，采用一层喷射，喷射时由下至上进行，铁丝网规格为16#铁丝，网孔间距10cm，上下层铁丝网搭接长度应大于30cm。4.施工要求（1）自稳边坡坡面防护：土质边坡采用5cm厚M15喷射水泥砂浆挂铁丝网片支护，插筋采用HPB235级钢筋；岩质边坡采用3cm厚M15喷射水泥砂，基坑顶部设20cm×30cm（净距）环状截水沟，并在坑底设排水沟和集水井排水，支护做法详见下图：（二）工期与质量要求自然放坡喷射水泥砂浆护壁施工计划工期80天。工程质量应确保支护工程结构可靠，基坑边线与底标高应符合设计要求和规范规定，预留工作面应满足土建工程施工需要。二、地质条件（一）场地岩土工程地质条件：本场地处丘陵地貌单元，微地貌单元为冲沟。主要土层为填土、淤泥质土和粉质粘土，下伏为白垩系泥质砂岩。根据勘察资料：基岩产状侵向南、侵角3-7°左右，厚度达数百米：1层：填土紫红色，松散-稍密，稍湿；主要为砂岩块及爆破碎物，厚度0.5～7.5m。2层：淤泥质土褐色、灰褐色，可塑，见碳粒和虫眼，厚0-8.8m。主要为原场地内冲沟冲积形成，为新近沉积土主要集中在冲沟附近。3层：粉质粘土黄褐色、稍湿、可塑、局部硬塑，含少量铁锰氧化物结核，厚0-5.1m。4层：基岩紫红色和灰白色砂岩。（二）地下水状况场内有一小沟穿过，南北向、基本平行于中南路，为自然场地排水沟（泄洪沟），一般水量较小，雨季水量大。场地内杂填土赋存上层滞水；上层滞水接受大气降水的补给，通过蒸发排泄；地表水（小水沟）对上层滞水有一定影响，中南路延伸段路基回填已将小沟填实，对基坑施工产生影响的仅为上层滞水。三、施工准备按该项工程计划安排，要确保在规定时间内完成下列各项施工准备工作，以便及时开工。（一）组织准备（1）成立项目经理部，建立项目管理机构。（2）选择技术骨干，组织劳务队及时进场。（二）技术准备（1）根据施工图、地质报告、合同，在开工前完成施工组织设计的编制工作。（2）项目经理应组织技术人员、施工人员，由工程师进行技术交底、施工组织设计交底和施工承包合同交底，进行质量、安全和文明施工教育。（3）及时进行必要的材料试验。（三）现场准备（1）平整作业场地和临设场地，接通电源、水源。（2）排水系统设置：基坑四周支护范围内的地表应加以修整，构筑排水土沟，或者在靠近基坑坡顶宽1-2m的地面可适当垫高，里高外低，便于径流远离基坑。（3）放线：与甲方履行正规的测量基准点资料和桩点的交接手续，设置测量控制点，测定支护边线与桩位。控制点应不受施工影响。（4）摸清施工障碍物，尤其要摸清地下施工障碍物，以便采取措施，防止发生施工事故。（5）按施工总平面图，营建生产临时设施。（四）物资准备（1）落实并组织施工机具进场。（2）组织货源，按施工进度要求及时进料。四、施工顺序（一）本工程应按如下顺序组织施工：（1）按平面图放线。（2）逐层开挖作业面，逐层施工喷射水泥砂浆面层。（二）工艺控制要点1.土方开挖开挖顺序工作面开挖应遵循下列原则：（1）分层分段开挖，每段长度6～10m，有建筑物处每段控制在2m。（2）先开挖道口工作面，待道口完成后再开挖其余部分的工作面。（3）在开挖过程中，严禁碰撞、损坏支护结构，土方开挖过程中夯实边坡土体。（4）修坡边，采取任何开挖手段开挖，严禁边坡超挖或松动边坡土体。基坑边坡利用铲锹人工切削修坡，保证边坡平...
