开关、插座安装监理质量管理VIP免费

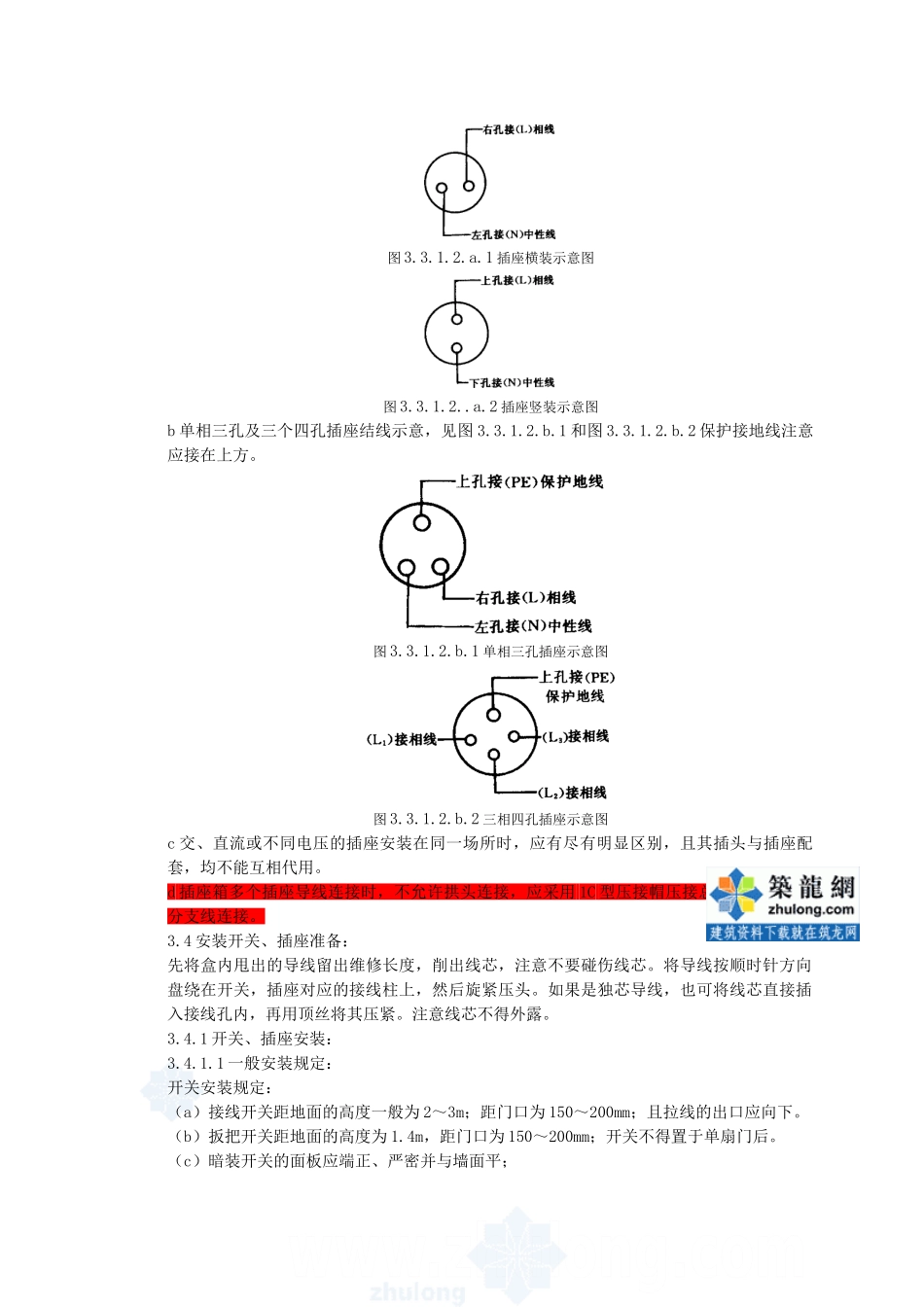

开关、插座安装质量管理依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于室内电气照明的开关插座安装工程。2、施工准备2.1材料要求：2.1.1各型开关：规格型号必须符合设计要求，并有产品合格证。2.1.2各型插座：规格型号必须符合设计要求，并有产品合格证。2.1.3塑料（台）板：应具有足够的强度。塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。2.1.4木制（台）板：其厚度应符合设计要求和施工验收规范的规定。其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。2.1.5其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。2.2主要机具：2.2.1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。2.2.2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。2.3作业条件：2.3.1各种管路、盒子已经敷设完毕。盒子收口平整。2.3.2线路的导线已穿完，并已做完绝缘摇测。2.3.3墙面的浆活、油漆及壁纸等内装修工作均已完成。3、操作工艺3.1工艺流程：清理——接线——安装3.2清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。3.3结线：3.3.1一般结线规定：3.3.1.1开关结线：a同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。b电器，灯具的相线应经开关控制。3.3.1.2插座连线：a单相两孔插座有横装和竖装两种。横装时，面对插座的右极接相线，左极接中性；竖装时，面对插座的上极接相线，下极接中性，见图3.3.1.2.1和图3.3.1.2.2所示。图3.3.1.2.a.1插座横装示意图图3.3.1.2..a.2插座竖装示意图b单相三孔及三个四孔插座结线示意，见图3.3.1.2.b.1和图3.3.1.2.b.2保护接地线注意应接在上方。图3.3.1.2.b.1单相三孔插座示意图图3.3.1.2.b.2三相四孔插座示意图c交、直流或不同电压的插座安装在同一场所时，应有尽有明显区别，且其插头与插座配套，均不能互相代用。d插座箱多个插座导线连接时，不允许拱头连接，应采用1C型压接帽压接总头后，再进行分支线连接。3.4安装开关、插座准备：先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。将导线按顺时针方向盘绕在开关，插座对应的接线柱上，然后旋紧压头。如果是独芯导线，也可将线芯直接插入接线孔内，再用顶丝将其压紧。注意线芯不得外露。3.4.1开关、插座安装：3.4.1.1一般安装规定：开关安装规定：（a）接线开关距地面的高度一般为2～3m；距门口为150～200mm；且拉线的出口应向下。（b）扳把开关距地面的高度为1.4m，距门口为150～200mm；开关不得置于单扇门后。（c）暗装开关的面板应端正、严密并与墙面平；（d）开关位置应与灯位相对应，同一室内开关方向应一致；（e）成排安装的开关高度应一致，高低差不大于2mm，拉线开关相邻间距一般不小于20mm；（f）多尘潮湿场所和户外应选用防水瓷制拉线开关或加装保护箱；（g）在易燃、易爆和特别潮湿的场所，开关应分别采用防爆型、密闭型，或安装在其它处所控制；（h）民用住宅严禁装设床头开关，（i）明线敷设的开关应安装在不少于15mm厚的木台上。3.4.1.2插座安装规定：（a）暗装和工业用插座距地面不应低于30cm；（b）在儿童活动场所应采用安全插座。采用普通插座时，其安装高度不应低于1.8m；（c）同一室内安装的插座高低差不应大于5mm；成排安装的插座高低差不应大于2mm；（d）暗装的插座应有专用盒，盖板应端正严密并与墙面平；（e）落地插座应有保护盖板；（f）在特别潮湿和有易燃、易爆气体及粉尘的场所不应装设插座。3.4.2开关、插座安装：3.4.2.1暗装开关、插座：按按线要求，将盒内甩出的导线与开关、插座的面板连接好，将开关或插座推入盒内（如果盒子较深，大于2.5cm时，应加装套盒），对正盒眼，用机螺丝固定牢固。固定时要使面板端正，并与墙面平齐。3.4.2.2明装开关、插座：先将从盒内甩出的导线由塑料（木）台的出线孔中穿出，再将塑料（木）台紧贴于墙面用螺丝固定在盒子或木砖上，如果是明配线，木台上的隐线槽应先顺对导线方向，再用螺丝固定牢固。塑料（木...
