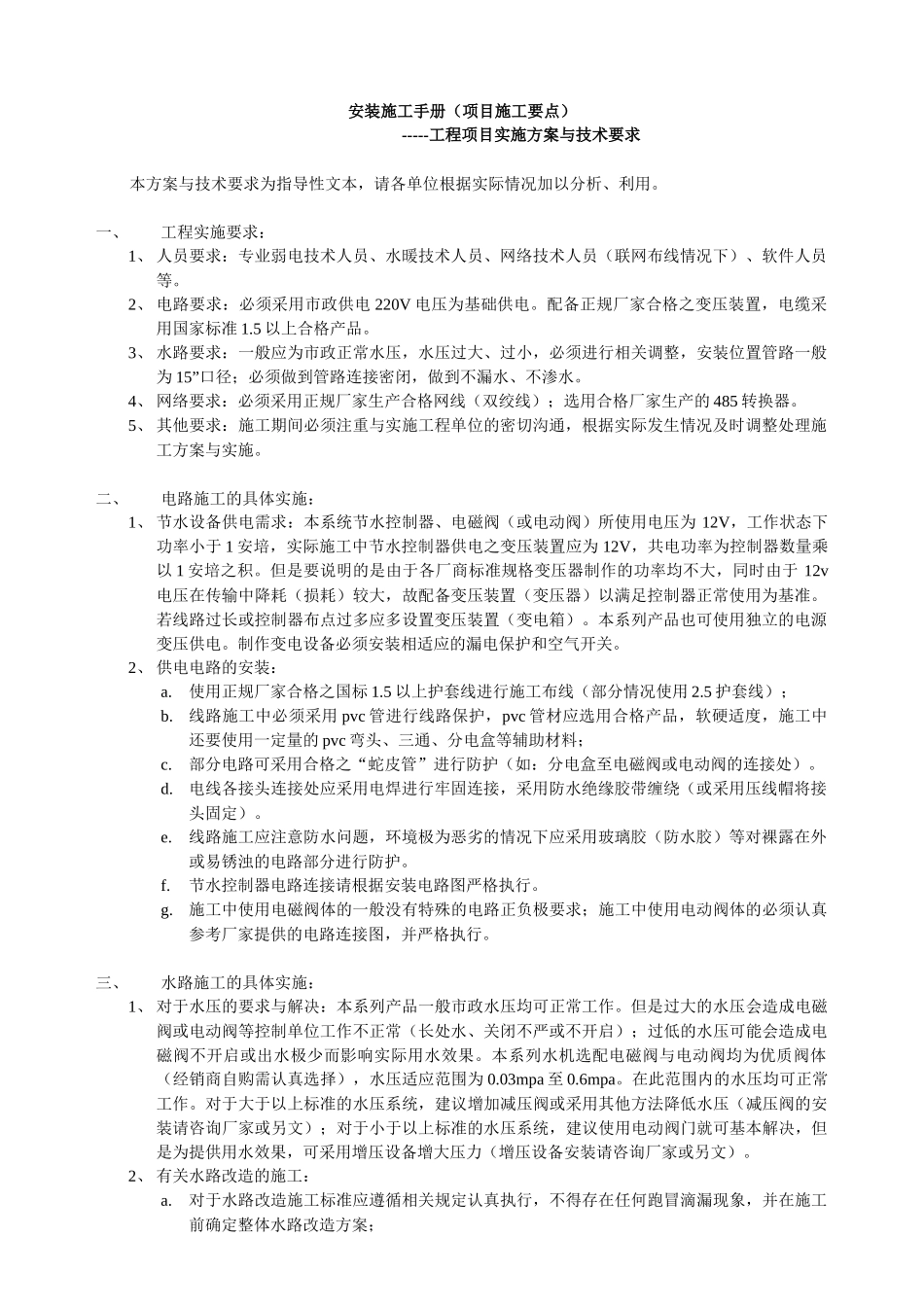

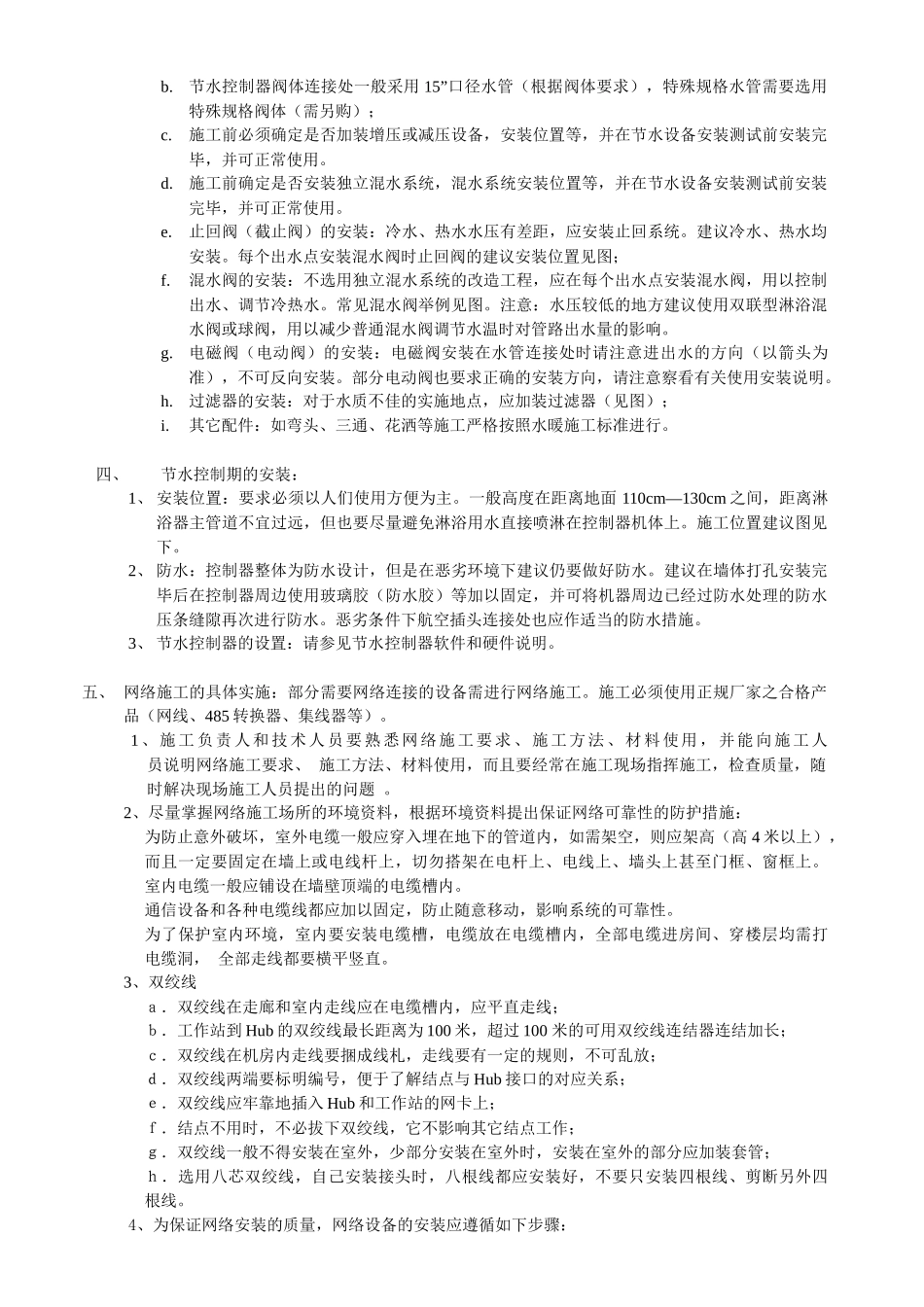

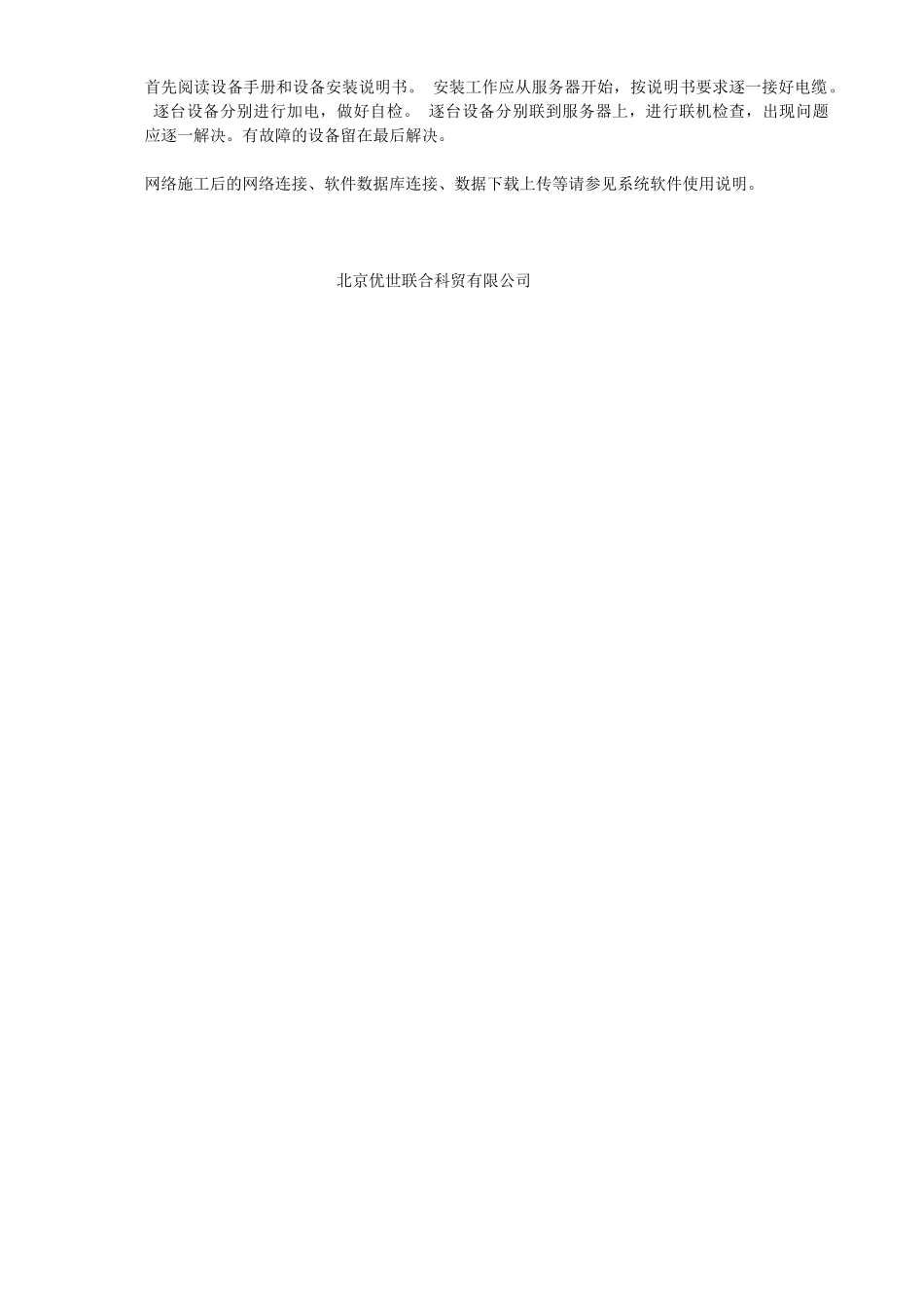

安装施工手册（项目施工要点）-----工程项目实施方案与技术要求本方案与技术要求为指导性文本，请各单位根据实际情况加以分析、利用。一、工程实施要求：1、人员要求：专业弱电技术人员、水暖技术人员、网络技术人员（联网布线情况下）、软件人员等。2、电路要求：必须采用市政供电220V电压为基础供电。配备正规厂家合格之变压装置，电缆采用国家标准1.5以上合格产品。3、水路要求：一般应为市政正常水压，水压过大、过小，必须进行相关调整，安装位置管路一般为15”口径；必须做到管路连接密闭，做到不漏水、不渗水。4、网络要求：必须采用正规厂家生产合格网线（双绞线）；选用合格厂家生产的485转换器。5、其他要求：施工期间必须注重与实施工程单位的密切沟通，根据实际发生情况及时调整处理施工方案与实施。二、电路施工的具体实施：1、节水设备供电需求：本系统节水控制器、电磁阀（或电动阀）所使用电压为12V，工作状态下功率小于1安培，实际施工中节水控制器供电之变压装置应为12V，共电功率为控制器数量乘以1安培之积。但是要说明的是由于各厂商标准规格变压器制作的功率均不大，同时由于12v电压在传输中降耗（损耗）较大，故配备变压装置（变压器）以满足控制器正常使用为基准。若线路过长或控制器布点过多应多设置变压装置（变电箱）。本系列产品也可使用独立的电源变压供电。制作变电设备必须安装相适应的漏电保护和空气开关。2、供电电路的安装：a.使用正规厂家合格之国标1.5以上护套线进行施工布线（部分情况使用2.5护套线）；b.线路施工中必须采用pvc管进行线路保护，pvc管材应选用合格产品，软硬适度，施工中还要使用一定量的pvc弯头、三通、分电盒等辅助材料；c.部分电路可采用合格之“蛇皮管”进行防护（如：分电盒至电磁阀或电动阀的连接处）。d.电线各接头连接处应采用电焊进行牢固连接，采用防水绝缘胶带缠绕（或采用压线帽将接头固定）。e.线路施工应注意防水问题，环境极为恶劣的情况下应采用玻璃胶（防水胶）等对裸露在外或易锈浊的电路部分进行防护。f.节水控制器电路连接请根据安装电路图严格执行。g.施工中使用电磁阀体的一般没有特殊的电路正负极要求；施工中使用电动阀体的必须认真参考厂家提供的电路连接图，并严格执行。三、水路施工的具体实施：1、对于水压的要求与解决：本系列产品一般市政水压均可正常工作。但是过大的水压会造成电磁阀或电动阀等控制单位工作不正常（长处水、关闭不严或不开启）；过低的水压可能会造成电磁阀不开启或出水极少而影响实际用水效果。本系列水机选配电磁阀与电动阀均为优质阀体（经销商自购需认真选择），水压适应范围为0.03mpa至0.6mpa。在此范围内的水压均可正常工作。对于大于以上标准的水压系统，建议增加减压阀或采用其他方法降低水压（减压阀的安装请咨询厂家或另文）；对于小于以上标准的水压系统，建议使用电动阀门就可基本解决，但是为提供用水效果，可采用增压设备增大压力（增压设备安装请咨询厂家或另文）。2、有关水路改造的施工：a.对于水路改造施工标准应遵循相关规定认真执行，不得存在任何跑冒滴漏现象，并在施工前确定整体水路改造方案；b.节水控制器阀体连接处一般采用15”口径水管（根据阀体要求），特殊规格水管需要选用特殊规格阀体（需另购）；c.施工前必须确定是否加装增压或减压设备，安装位置等，并在节水设备安装测试前安装完毕，并可正常使用。d.施工前确定是否安装独立混水系统，混水系统安装位置等，并在节水设备安装测试前安装完毕，并可正常使用。e.止回阀（截止阀）的安装：冷水、热水水压有差距，应安装止回系统。建议冷水、热水均安装。每个出水点安装混水阀时止回阀的建议安装位置见图；f.混水阀的安装：不选用独立混水系统的改造工程，应在每个出水点安装混水阀，用以控制出水、调节冷热水。常见混水阀举例见图。注意：水压较低的地方建议使用双联型淋浴混水阀或球阀，用以减少普通混水阀调节水温时对管路出水量的影响。g.电磁阀（电动阀）的安装：电磁阀安装在水管连接处时请注意进出水的方向（以箭头为准），不可反向安装。部分电动阀也要求正确的安装方向，请注意察看有...
