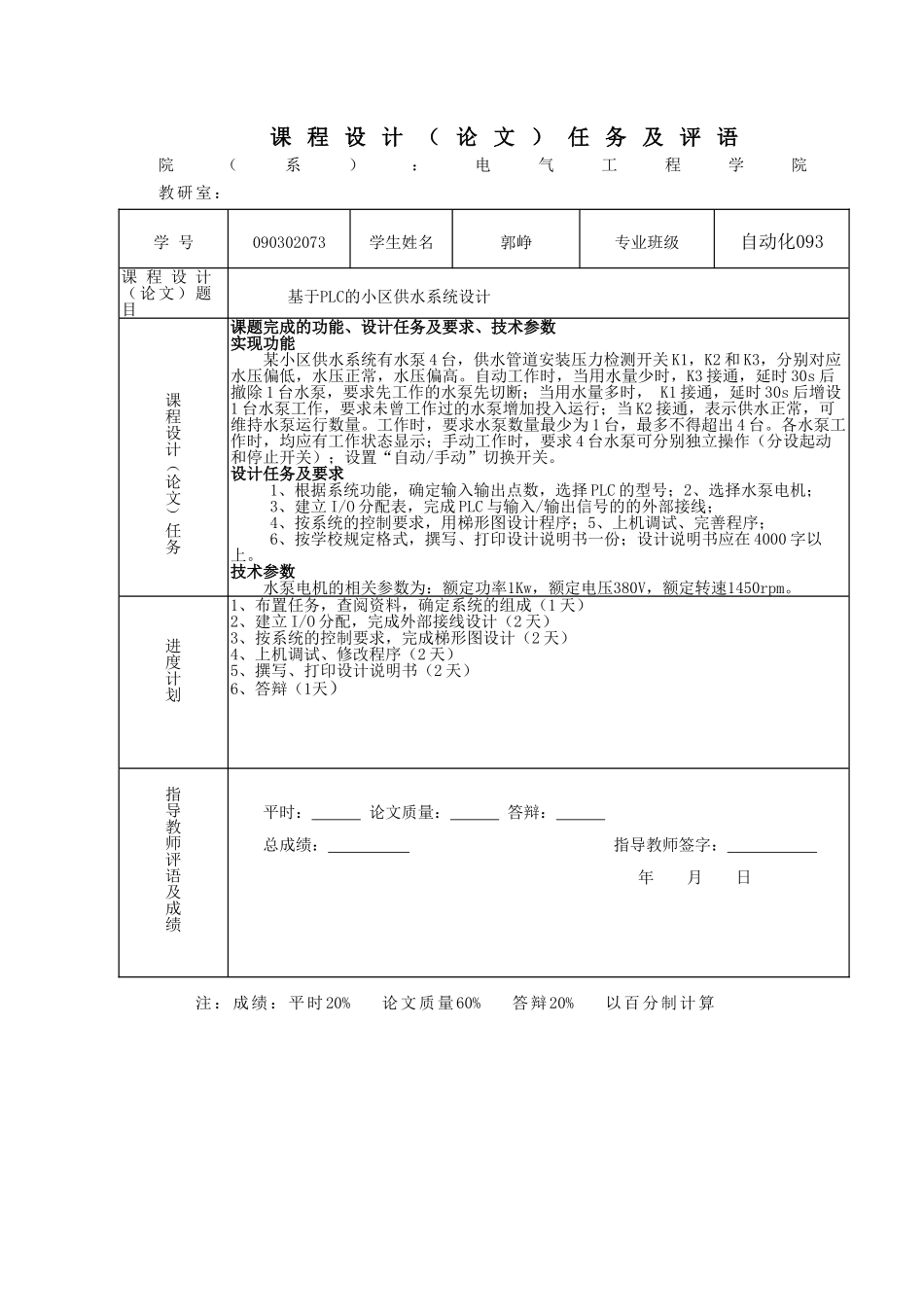

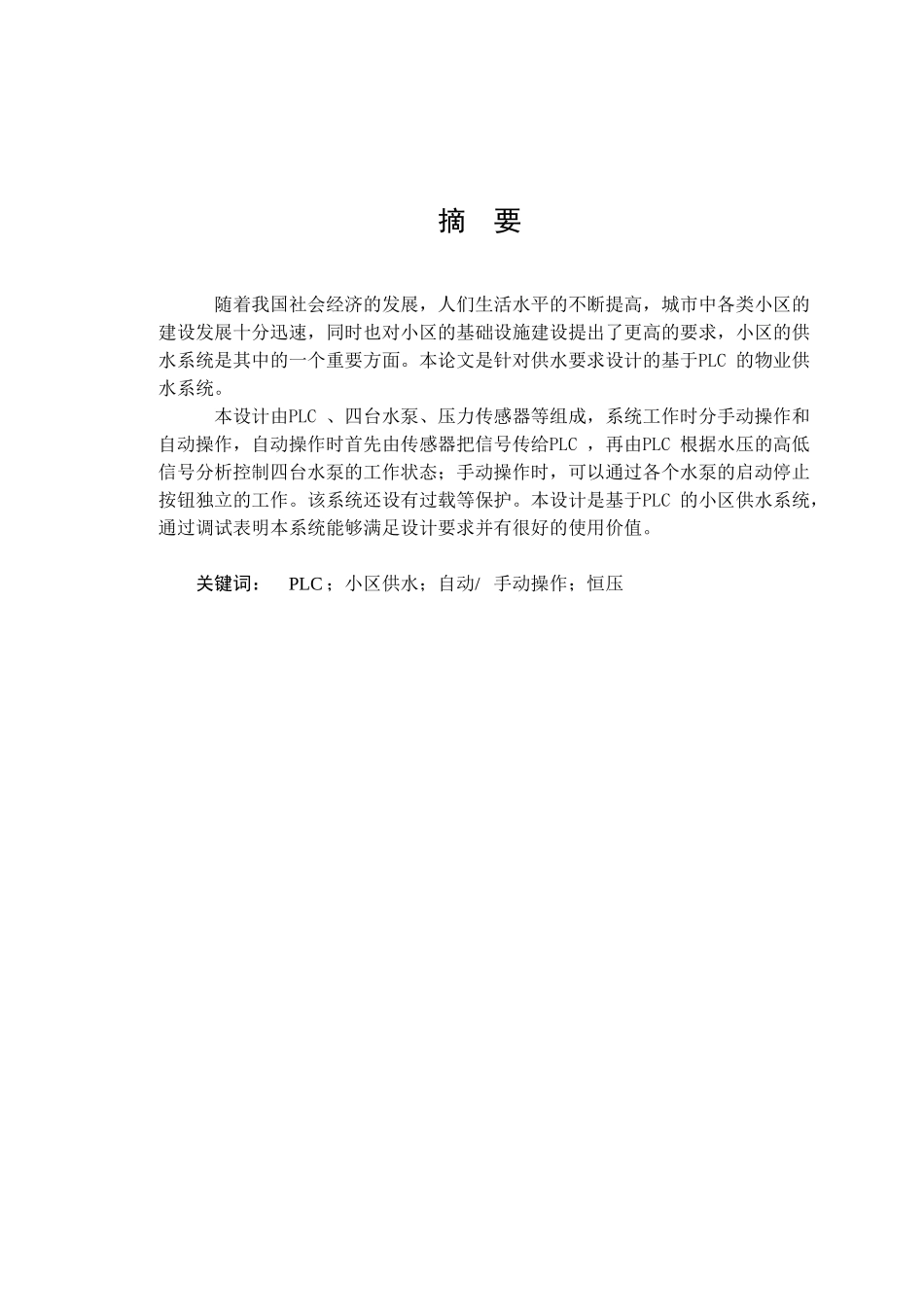

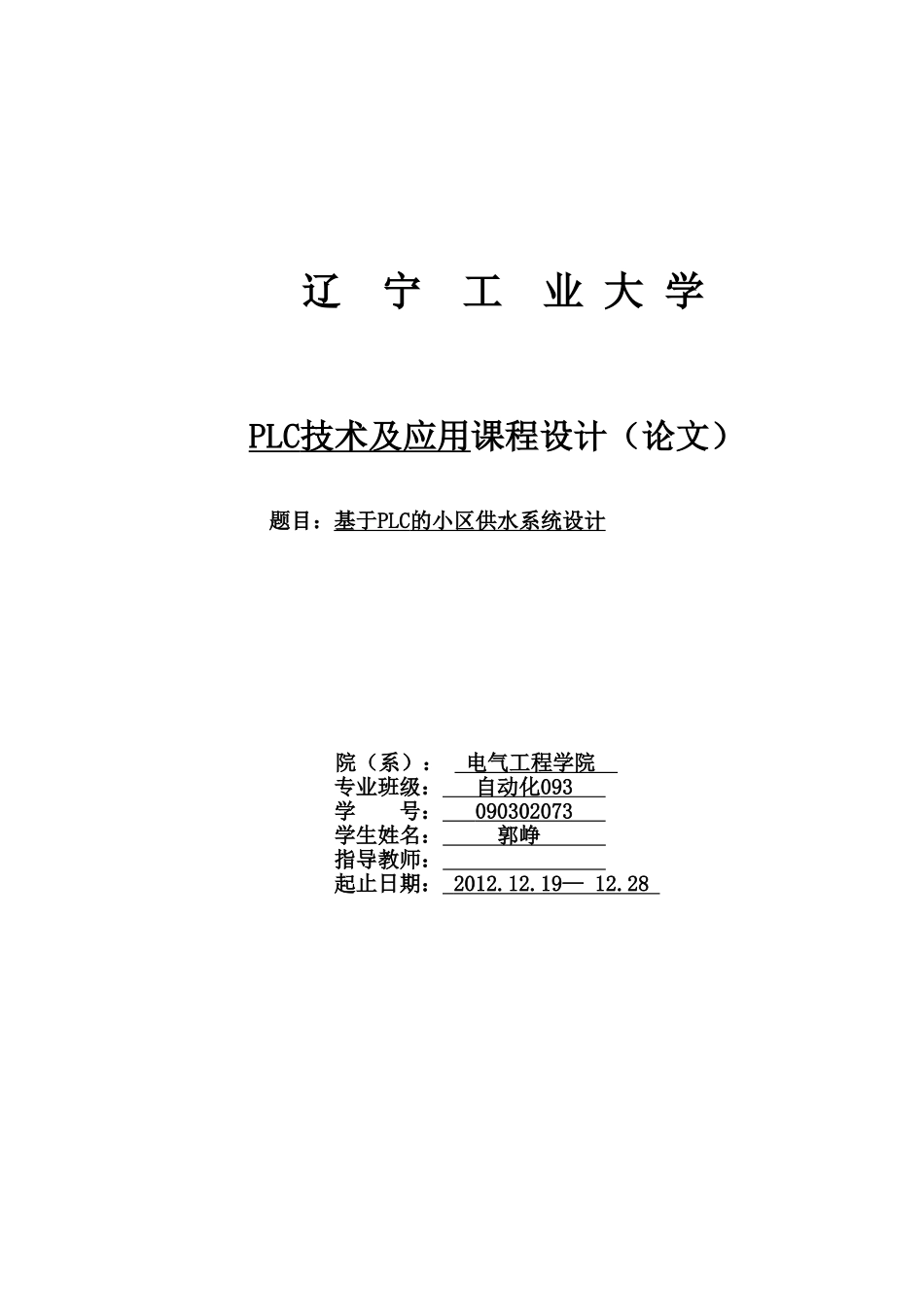

辽宁工业大学PLC技术及应用课程设计(论文)题目:基于PLC的小区供水系统设计院(系):电气工程学院专业班级:自动化093学号:090302073学生姓名:郭峥指导教师:起止日期:2012.12.19—12.28课程设计(论文)任务及评语院(系):电气工程学院教研室:注:成绩:平时20%论文质量60%答辩20%以百分制计算学号090302073学生姓名郭峥专业班级自动化093课程设计(论文)题目基于PLC的小区供水系统设计课程设计(论文)任务课题完成的功能、设计任务及要求、技术参数实现功能某小区供水系统有水泵4台,供水管道安装压力检测开关K1,K2和K3,分别对应水压偏低,水压正常,水压偏高。自动工作时,当用水量少时,K3接通,延时30s后撤除1台水泵,要求先工作的水泵先切断;当用水量多时,K1接通,延时30s后增设1台水泵工作,要求未曾工作过的水泵增加投入运行;当K2接通,表示供水正常,可维持水泵运行数量。工作时,要求水泵数量最少为1台,最多不得超出4台。各水泵工作时,均应有工作状态显示;手动工作时,要求4台水泵可分别独立操作(分设起动和停止开关);设置“自动/手动”切换开关。设计任务及要求1、根据系统功能,确定输入输出点数,选择PLC的型号;2、选择水泵电机;3、建立I/O分配表,完成PLC与输入/输出信号的的外部接线;4、按系统的控制要求,用梯形图设计程序;5、上机调试、完善程序;6、按学校规定格式,撰写、打印设计说明书一份;设计说明书应在4000字以上。技术参数水泵电机的相关参数为:额定功率1Kw,额定电压380V,额定转速1450rpm。进度计划1、布置任务,查阅资料,确定系统的组成(1天)2、建立I/O分配,完成外部接线设计(2天)3、按系统的控制要求,完成梯形图设计(2天)4、上机调试、修改程序(2天)5、撰写、打印设计说明书(2天)6、答辩(1天)指导教师评语及成绩平时:论文质量:答辩:总成绩:指导教师签字:年月日摘要随着我国社会经济的发展,人们生活水平的不断提高,城市中各类小区的建设发展十分迅速,同时也对小区的基础设施建设提出了更高的要求,小区的供水系统是其中的一个重要方面。本论文是针对供水要求设计的基于PLC的物业供水系统。本设计由PLC、四台水泵、压力传感器等组成,系统工作时分手动操作和自动操作,自动操作时首先由传感器把信号传给PLC,再由PLC根据水压的高低信号分析控制四台水泵的工作状态;手动操作时,可以通过各个水泵的启动停止按钮独立的工作。该系统还设有过载等保护。本设计是基于PLC的小区供水系统,通过调试表明本系统能够满足设计要求并有很好的使用价值。关键词:PLC;小区供水;自动/手动操作;恒压目录第1章绪论.......................................1第2章课程设计的方案......................32.1概述......................................................32.2系统组成总体结构........................................4第3章硬件设计................................53.1供水系统主电路设计........................................53.2供水系统的I/O地址分配表、I/O接线图......................63.3供水系统的元件选择........................................7第4章软件设计................................84.1系统流程图................................................8第5章系统测试与分析/实验数据及分析........................................................105.1梯形图....................................................105.2语句表....................................................145.3程序分析..................................................18第6章课程设计总结.........................19参考文献.......................................21第1章绪论我们都知道,水是人类生活、生产中不可缺少的重要物质,在建设节约型时代特征的前提下,我们这个水资源和电能短缺的国家,长期以来在市政供水、高层建筑供水、工业生产循环供水等方面技术一直比较落后,自动化程度低,而随着我国社会经济的发展,人们生活水平的不断提高,以及住房制度改革的不断深入,城...
